西门子 6SL3525-0PE23-0AA0 功率模块
    发布时间: 2025-11-20 13:34

产品基本信息

西门子 6SL3525-0PE23-0AA0是 SINAMICS G120D 系列的一款分布式功率模块 (PM250D)，具有集成式 A 类滤波器，适用于工业自动化中的电机控制应用。


西门子 6SL3525-0PE23-0AA0 功率模块

西门子 6SL3525-0PE23-0AA0 功率模块

产品基本信息

西门子 6SL3525-0PE23-0AA0是 SINAMICS G120D 系列的一款分布式功率模块 (PM250D)，具有集成式 A 类滤波器，适用于工业自动化中的电机控制应用。

核心参数

参数数值
产品类型功率模块 PM250D (分布式驱动)
额定功率3 kW (重过载应用)
输入电压380-480 V 3AC (+/-10%)
频率范围47-63 Hz
防护等级IP65 (防尘防水)
机座号FSB
过载能力200% 持续 3s, 150% 持续 60s
环境温度-10℃ 至 +55℃
重量约 8 kg

产品特点

1. 分布式设计优势

  • 无需控制柜，节省空间和空调需求

  • 减少电机与变频器间的长电缆，降低损耗和干扰

  • 直接安装在设备附近，简化系统集成

2. 内置功能

  • 集成 A 类 EMC 滤波器：满足工业环境电磁兼容要求，减少外部干扰

  • 能量回馈能力：可将制动能量返回电网，节省能源

  • 安全功能：支持 STO (安全转矩关闭)，提高设备安全性

3. 连接与通讯

  • 支持 PROFIBUS DP 或 PROFINET 通讯

  • 内置 24V 电源接口 (X01)

  • M12 连接器用于通讯，简化安装

应用场景

主要应用于输送系统，特别适合：

  • 汽车生产线

  • 物流仓储设备

  • 包装机械

  • 纺织机械

选型参考

G120D 系列功率模块选型表 (部分)：
型号功率 (kW)机座号滤波器
6SL3525-0PE21-5AA01.5FSAA 类
6SL3525-0PE23-0AA03.0FSBA 类
6SL3525-0PE24-0AA04.0FSCA 类
6SL3525-0PE25-5AA05.5FSCA 类

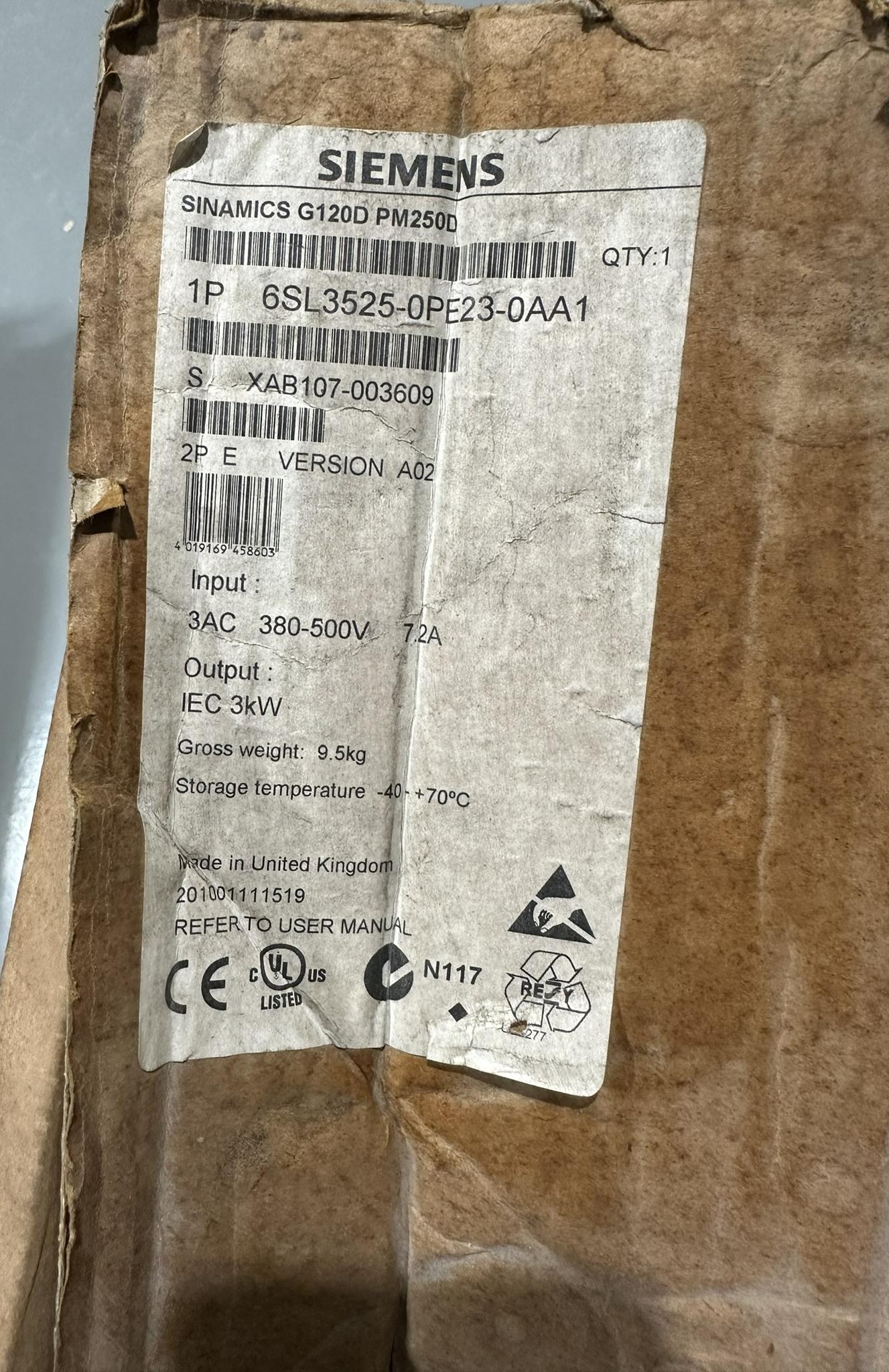

与 6SL3525-0PE23-0AA1 区别

  • 最后一位 "0" 和 "1" 表示版本升级号

  • 功能完全相同，安装尺寸和接口一致

  • 内部元件安装方式有差异：0AA1 为正面安装反面焊接，0AA0 为标准版本

  • 可互换使用，不影响系统功能

总结

西门子 6SL3525-0PE23-0AA0是一款高性能 3kW 分布式功率模块，特别适合需要节省空间、减少干扰的工业自动化应用，尤其是输送系统。其 IP65 防护和集成滤波器使其在恶劣工业环境中也能稳定运行，是西门子 SINAMICS G120 系列中一款性价比高的产品。
