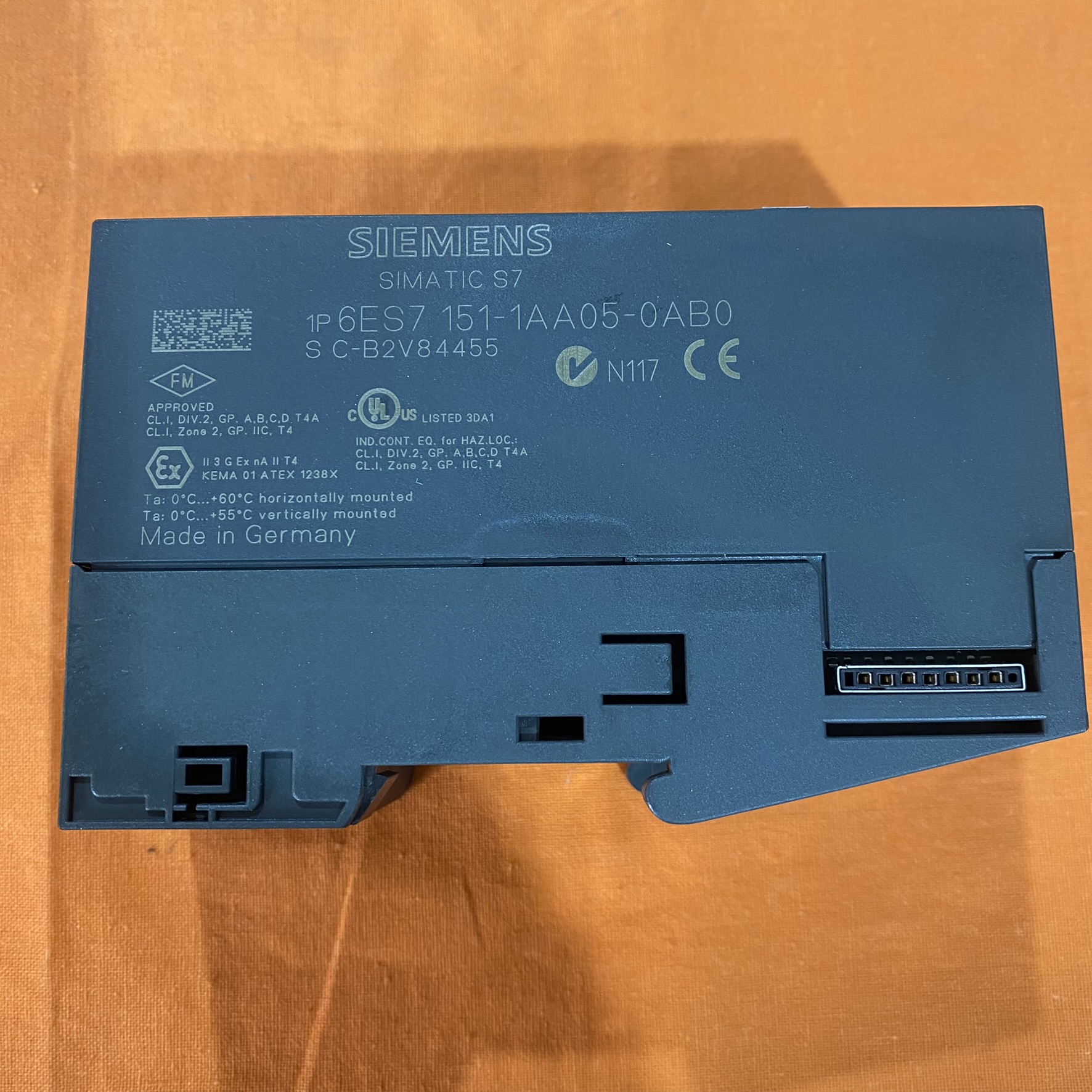

一、产品基本信息

二、核心技术规格

三、核心功能与技术亮点

1. PROFIBUS DP 高速通信，稳定衔接分布式架构（核心亮点）

• 支持 0.096k~12Mbit/s 全速率通信，可根据现场布线距离灵活选择速率（如长距离 1000m 用 9.6kbit/s，短距离集中控制用 12Mbit/s），适配不同工业场景；

• 作为 PROFIBUS DP 从站，可与中央 PLC（如 S7-300 CPU 315-2DP）实现高速数据交互，单次可传输最多 244 字节输入数据 + 244 字节输出数据，满足多模块集中数据传输需求（如 16 路 DI+16 路 DO+8 路 AI 的信号同步传输）。

2. 模块化灵活扩展，适配多样 I/O 需求

• 最多支持扩展 8 个 ET 200S 电子模块，可自由组合 DI、DO、AI、AO 模块（如搭配 6ES7131-4BD01-0AA0（16DI）+6ES7132-4BD01-0AA0（16DO）+6ES7134-4GB01-0AB0（4AI/2AO）），形成定制化分布式 I/O 站；

• 与 ET 200S 电源模块、端子模块卡扣式拼接，无需额外接线，扩展过程仅需插拔模块，施工便捷，可快速响应生产线 I/O 扩展需求（如新增检测工位的传感器输入）。

3. 热插拔 + 故障诊断，提升运维效率

• 支持热插拔功能：系统运行时可带电插拔扩展电子模块（需先断开现场线缆），接口模块本身也可带电更换，维护无需停机，减少连续生产场景的中断时间；

• 双重诊断机制：① 本地 LED 指示灯（电源、总线通信、模块故障）直观显示工作状态；② 故障信息（如模块缺失、电源异常、通信断线）可通过 PROFIBUS DP 上传至中央 PLC，PLC 可精准定位故障位置（如 “ET 200S 站 1 的第 3 个电子模块故障”），大幅缩短排查时间。

4. 防错设计 + 高可靠性，适配工业环境

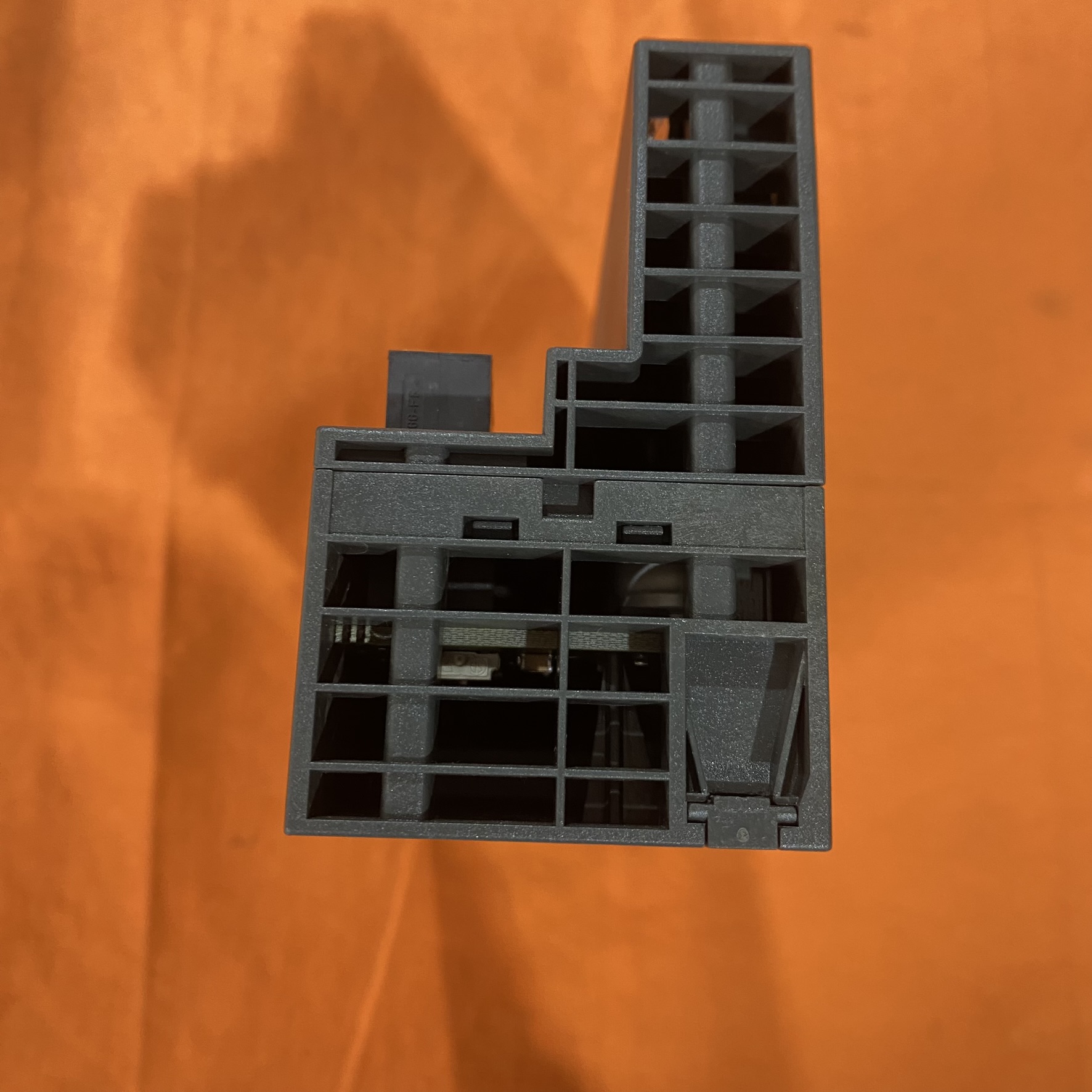

• 编码槽防错插：接口模块侧面的编码槽与 ET 200S 系列模块的编码凸起精准匹配，仅能与适配的电源模块、电子模块拼接，避免错插其他系列（如 ET 200M）模块导致的通信故障或设备损坏；

• 工业级防护：宽温工作范围（0~60°C）、内置电磁屏蔽层，可抵御变频器、电机等强电磁干扰，适配厂房振动、粉尘、电压波动等恶劣环境，确保长期稳定运行。

•

四、典型应用场景

1. 制造业生产线分布式 I/O 组网（核心场景）

• 汽车零部件生产线：作为分布式 I/O 站的通信核心，搭配 6ES7131/132 系列 DI/DO 模块、193 端子模块，连接多工位接近开关（DI）、电磁阀（DO），通过 PROFIBUS DP 与 S7-300 PLC 组网，实现加工流程的集中控制与分散执行，减少现场布线长度（如生产线两端的 I/O 信号就近接入分布式站）；

• 电子装配线：贴片机、插件机的本地 I/O 站，扩展 AI 模块采集电机温度、气压传感器信号，DO 模块驱动送料电磁阀、指示灯，接口模块通过总线将数据上传至 PLC，实现设备状态实时监控与精准控制；

• 包装机械：高速包装机的分布式控制单元，扩展混合 I/O 模块（DI/DO/AI），连接物料检测传感器、切刀电磁阀、速度编码器信号，通过 PROFIBUS DP 实现与中央 PLC 的高速数据交互，确保包装动作同步性。

2. 过程工业辅助控制分布式站

• 化工行业：反应釜周边分布式 I/O 站，搭配 AI 模块采集温度、压力、液位传感器信号，DO 模块驱动进料阀门电磁阀、搅拌电机接触器，接口模块通过总线将工艺数据上传至 S7-400 PLC，实现闭环控制（如温度超标则切断加热源）；

• 水处理行业：污水处理厂的格栅机、刮泥机分布式控制站，扩展 DI 模块采集行程限位信号，DO 模块驱动电机接触器、排水电磁阀，接口模块就近安装在设备旁，缩短线缆传输距离，减少信号干扰；

• 电力行业：电厂辅控系统（脱硫脱硝）的分布式 I/O 柜，扩展多类型电子模块，连接风机状态传感器、阀门执行器、流量变送器，通过 PROFIBUS DP 接入电厂 DCS 系统，实现辅控设备集中监控。

3. 存量系统维护与 I/O 扩展

• 原有 ET 200S 系统升级：生产线需新增 I/O 点位（如增加产品质量检测传感器），通过该接口模块扩展电子模块，无需重构总线网络，仅需在 PLC 中组态新增模块信息即可；

• 老设备数字化改造：老旧继电器控制柜升级为 ET 200S 分布式控制，以该接口模块为通信核心，接入原有传感器、执行器的接线（通过 193 端子模块），实现与中央 PLC 的数字化通信，提升设备可控性。

4. 空间受限的分布式控制站

• 自动化立体仓库：货架旁小型分布式 I/O 盒，接口模块 + 电源模块 + 2~3 个电子模块的紧凑组合，安装在货架立柱旁，连接货位检测传感器、堆垛机电磁阀，通过总线与仓库中央 PLC 通信；

• 机器人工作站：机器人周边本地 I/O 站，接口模块搭配少量 DI/DO 模块，连接抓手夹紧传感器、安全门限位开关、报警灯，实现机器人与周边设备的联锁控制，紧凑设计适配工作站狭小空间。

五、与 ET 200S 同类型接口模块对比

六、关键注意事项

1. 硬件搭配要求

• 仅兼容 ET 200S 系列模块：必须搭配 ET 200S 专用电源模块（如 6ES7138-4CA01-0AA0）、电子模块（131/132/134 系列）、端子模块（193 系列），不可与 ET 200M/ET 200SP 系列模块混用；

• 总线连接器选型：需搭配 PROFIBUS DP 总线连接器（如 6ES7972-0BA50-0XA0），若为总线首尾站，需启用连接器的 150Ω 终端电阻。

2. 接线与地址设置规范

• 总线接线：PROFIBUS DP 电缆需使用专用电缆（特性阻抗 150Ω，如 6XV1830-0EH10），A 线接 3 针、B 线接 8 针，屏蔽层单端接地（靠近 PLC 侧），避免与动力线平行布线（间距≥20cm）；

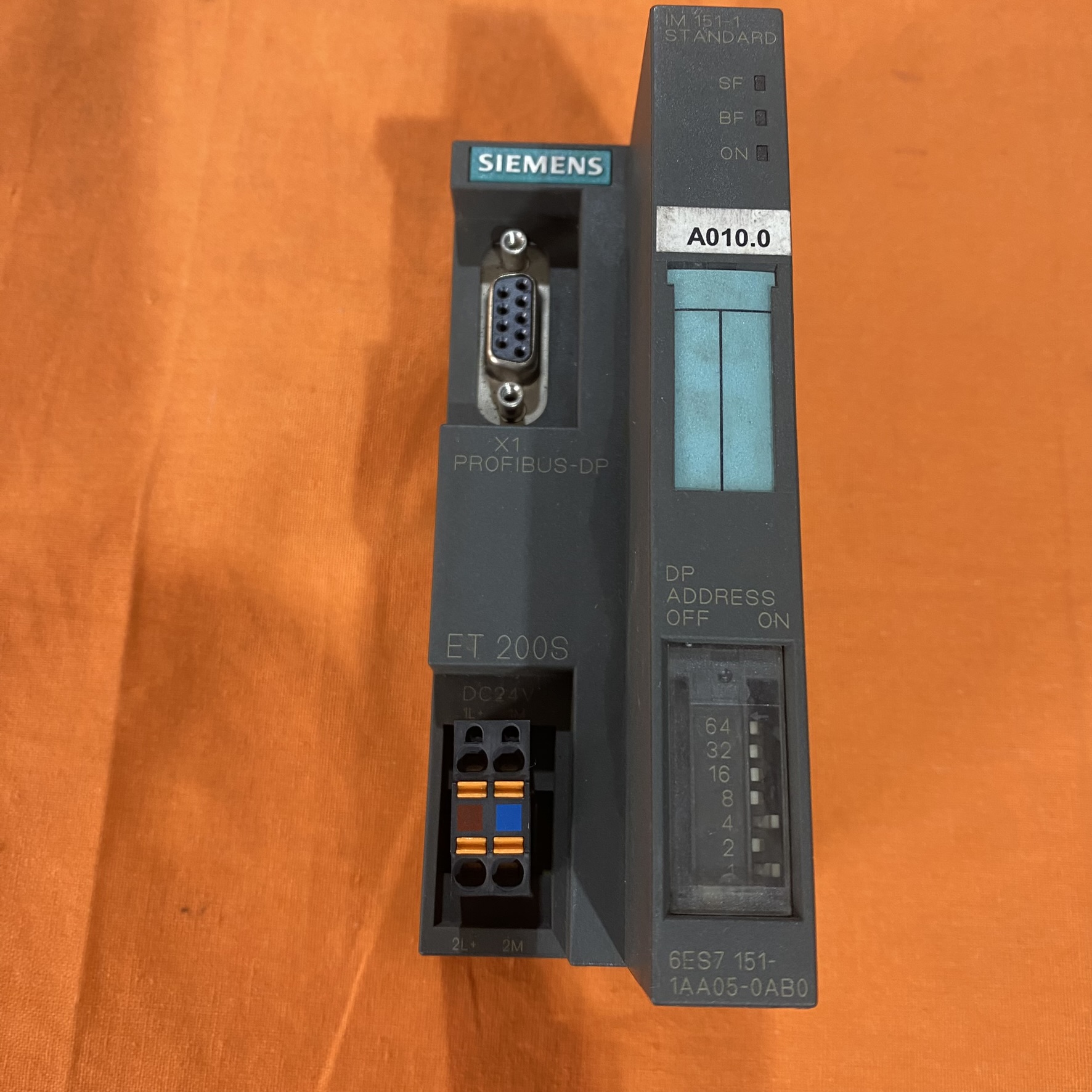

• 站地址设置：通过模块侧面 DIP 开关设置唯一站地址（0~99），需与 PLC 组态中的站地址一致，避免地址冲突导致总线通信中断；

• 电源接线：接口模块电源由 ET 200S 电源模块提供，无需额外接线，确保电源模块输出电压稳定（20.4~28.8V DC）。

3. 软件组态要点

• 组态软件：早期系统使用 Step7 V5.5 及以上版本，需安装 ET 200S GSD 文件；新系统建议使用 TIA Portal（V14 及以上），替代型号 6ES7151-1AA06-0AB0 已内置支持；

• 模块组态顺序：在 PLC 中按 “接口模块→电源模块→电子模块→端子模块” 的顺序组态，需严格匹配实际硬件的模块型号和安装顺序，否则会报 “模块缺失” 故障；

• 诊断功能启用：在组态中勾选 “诊断信息上传”，PLC 可读取接口模块的故障代码（如总线通信故障、扩展模块缺失），便于远程诊断。

4. 停产与替代建议

• 原型号已停产，优先选用官方替代型号 6ES7151-1AA06-0AB0，两者尺寸、接线方式、扩展能力完全一致，可直接替换，无需修改 PLC 程序和硬件接线；

• 替代型号优化点：增强抗电磁干扰性能，支持 TIA Portal 的在线诊断功能，可通过软件直接查看模块工作状态和故障详情，调试更便捷。

5. 故障排查要点

• 总线通信故障（总线灯闪烁 / 熄灭）：① 检查站地址是否冲突；② 总线电缆接线是否正确（A/B 线接反、松动）；③ 终端电阻是否启用（首尾站需 ON）；④ 总线连接器是否损坏；

• 模块不识别（故障灯亮）：① 接口模块与电源模块 / 电子模块拼接是否到位（卡扣未卡紧）；② PLC 组态中的模块型号与实际硬件不一致；③ 电源模块输出电压异常；

• 扩展模块无信号：① 电子模块编码与接口模块编码槽匹配错误；② 端子模块接线松动或极性接反；③ 电子模块故障（更换模块测试）。

七、总结
