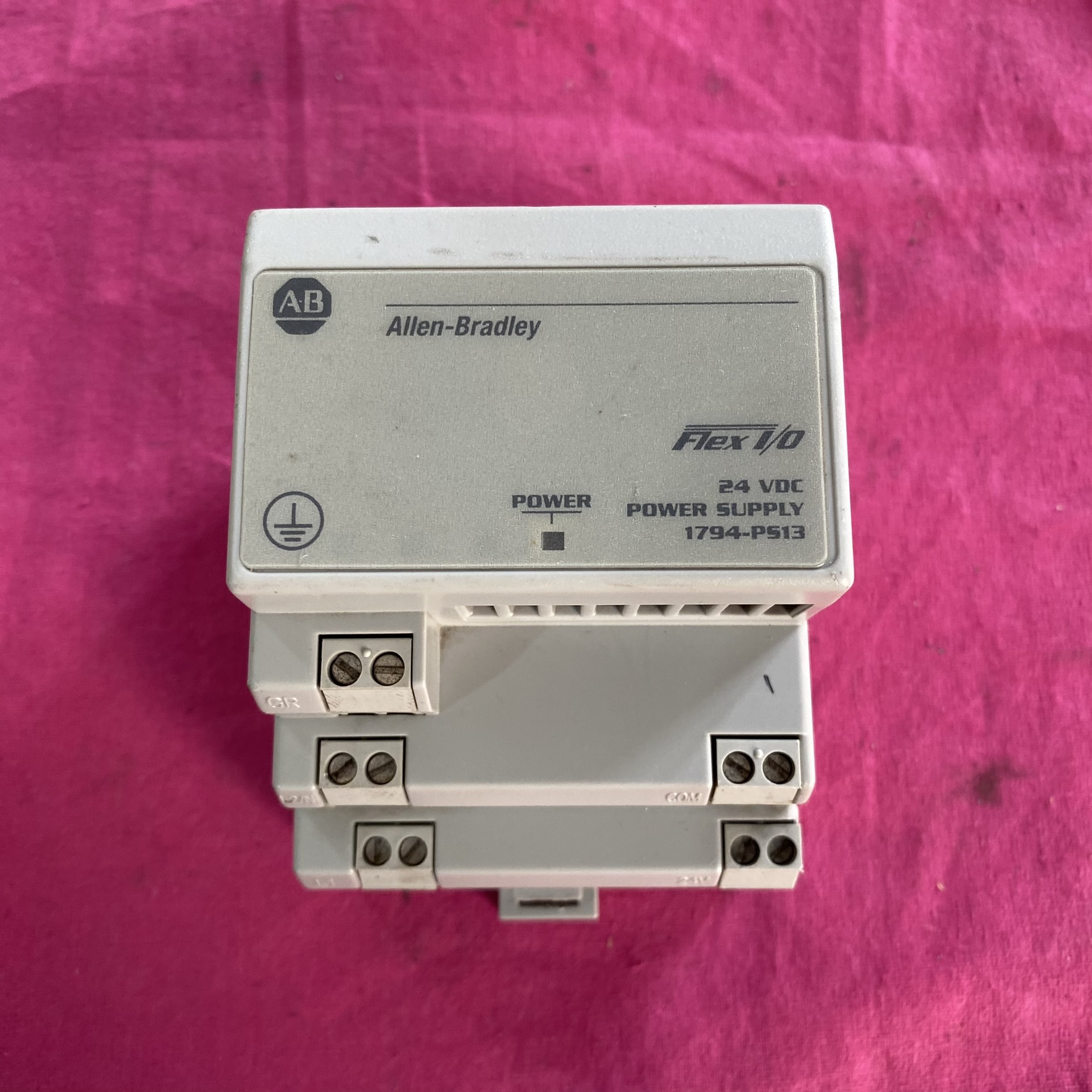

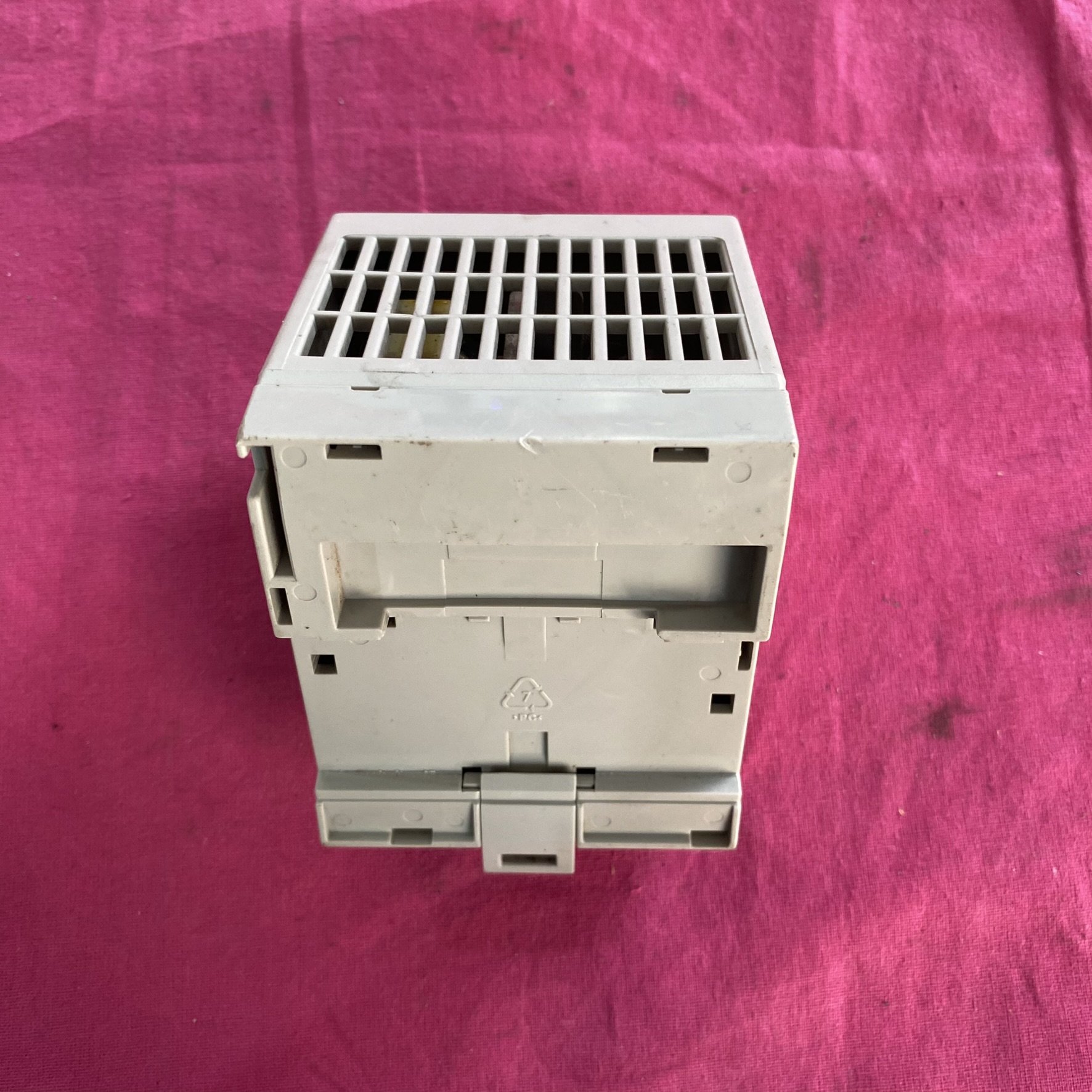

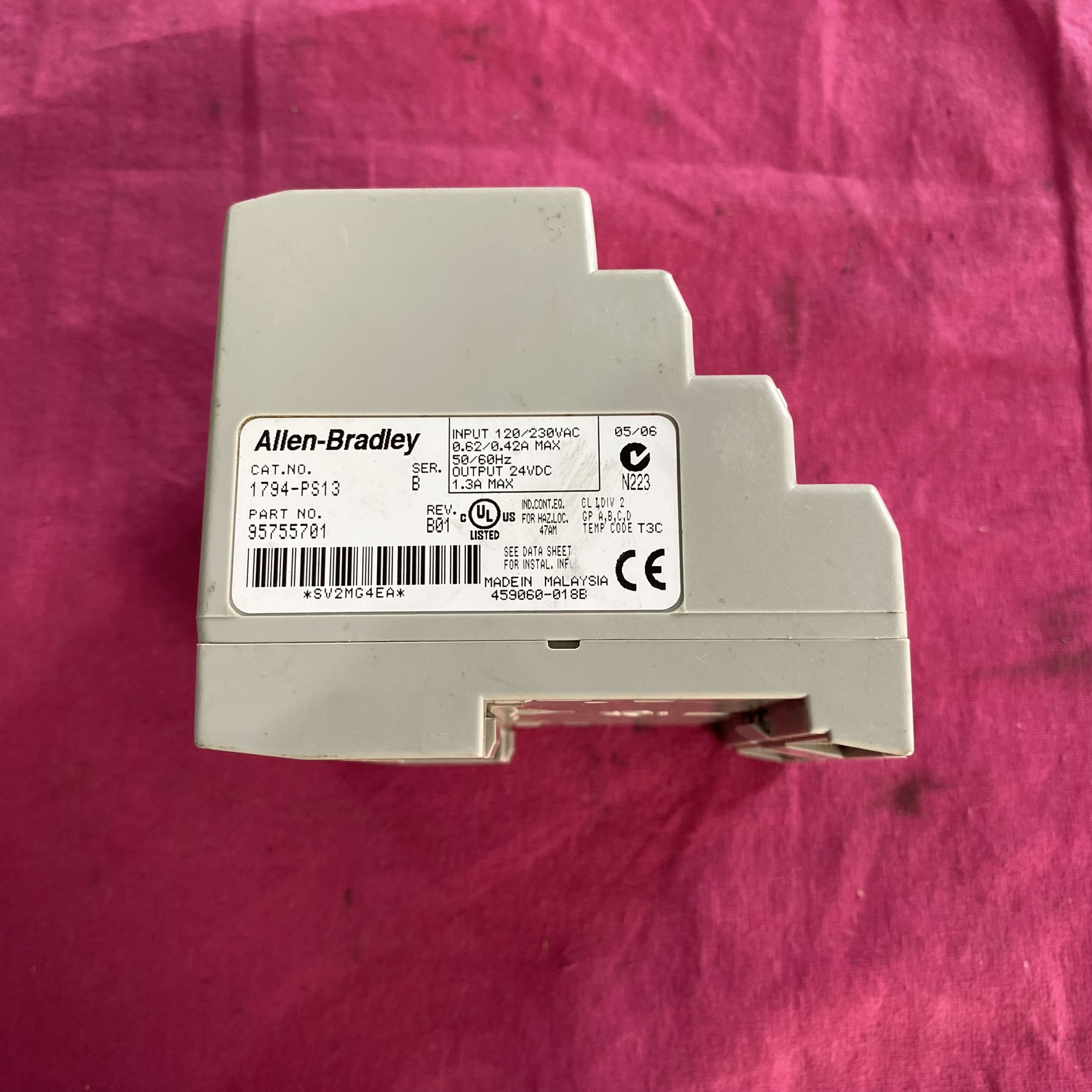

AB 罗克韦尔 1794-PS13 B 电源模块

一、核心技术参数

1. 输入规格

• 电压范围：85-264V AC（兼容全球主流电压）

• 频率范围：47-63Hz

• 最大输入电流：0.7A（典型值）

• 浪涌电流：40A（1 个 AC 周期，265V AC，55°C 时）

• 接线端子：支持 L1、L2/N、接地的三线制连接，适用于 120/230V AC 系统。

2. 输出规格

• 标称电压：24V DC

• 输出范围：20.4-27.6V DC（±15%，含纹波和噪声）

• 最大电流：1.3A，输出功率 31.2W

• 纹波：1200mV 峰峰值（典型值）

• 过流保护：1.4A 时自动限流

• 过压保护：35V DC 时关断输出。

3. 物理特性

• 尺寸：87×69×69mm（高 × 宽 × 深），支持 DIN 导轨安装

• 重量：约 0.3kg

• 外壳类型：开放式设计，需安装在符合防护等级的机柜内。

4. 环境适应性

• 工作温度：0-55°C（32-131°F）

• 存储温度：-40-85°C

• 湿度：5%-95%（无冷凝）

• 认证：UL Class I Division 2（适用于危险场所）、CE 认证。

二、功能与应用

1. 供电能力

• 可同时为 1-4 个 Flex I/O 适配器模块 供电，但无法单独支撑整个 Flex I/O 系统。

• 支持 菊花链连接，通过输出端子（G/H/I/J）扩展电源至其他适配器。

2. 诊断与保护

• 状态指示灯：绿色常亮表示输出正常（20.4-28V DC）；熄灭或红色闪烁提示过压、过流或电源故障。

• 安全设计：内置短路、过流、过压保护，确保恶劣工业环境下的可靠性。

3. 典型应用场景

• 工业自动化生产线、过程控制、机械设备监控等需分布式 I/O 的场景。

• 危险区域（如 Class I Division 2 环境）的电源供应。

•

三、安装与接线

1. 安装步骤

• 直接卡入标准 35mm DIN 导轨，使用端锚固定以确保稳定性。

• 输入输出线缆需符合 22-12 AWG 规格（0.34-2.5mm²），绝缘等级≥75°C，端子扭矩 0.8N・m。

2. 接线注意事项

• 输入侧：L1 接相线，L2/N 接中性线，接地端子需可靠连接至大地。

• 输出侧：+24V（G 端子）和公共端（H 端子）连接至适配器的对应接口，线缆总长≤3 米以减少压降和干扰。

• 菊花链：若需扩展，使用 I/J 端子连接至下一个适配器的 G/H 端子。

六、注意事项

1. 危险场所使用

• 必须安装在符合 Class I Division 2 标准的防爆机柜内，且仅使用认证配件。

• 接线需符合 NEC 501 条款或等效国际标准。

2. 降额与散热

• 当环境温度超过 40°C 时，建议降额使用以延长寿命。

• 确保机柜通风良好，避免模块周围积聚热量。

3. 文档与支持

• 可从罗克韦尔官网下载 1794-IN069 用户手册，获取详细接线图和故障排除指南。

• 技术支持可通过 Rockwell Automation 全球服务网络获取。
