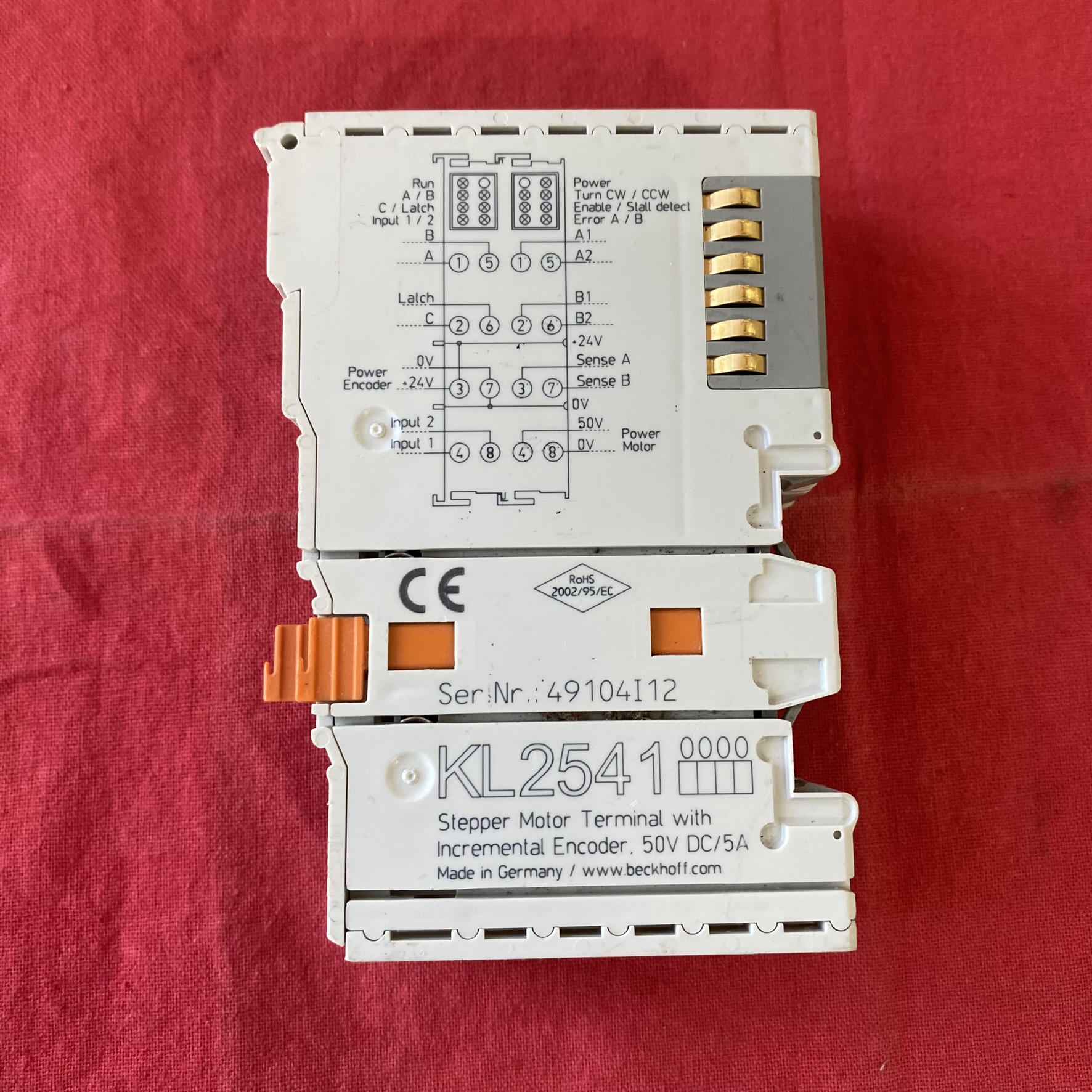

1. 硬件架构与性能参数

• 驱动能力：

• 单通道设计，支持 48 V DC 电源输入，峰值电流达 5 A，适用于中等功率步进电机（如 2 Nm 以下）。

• PWM 输出频率约 25 kHz，结合 64 倍微步细分技术，可实现电机运行噪音降低 30% 以上，定位精度达每转 5000 个脉冲。

• 信号接口：

• 集成 2 路数字输入（用于限位开关或原点传感器）和 1 路增量编码器输入（支持 5-24 V 信号，最高 400 kHz 频率）。

• 电机控制信号通过 8 针 KS24 接口直接连接，编码器线缆采用预组装的 ZK4000 系列屏蔽线，减少 EMI 干扰。

• 电气隔离：

• K 总线与信号电压之间通过 500 Vrms 隔离，符合 EN 61000-6-2/6-4 标准，适用于高电磁干扰环境。

2. 功能特性与配置逻辑

• 运动模式：

• 支持全步、半步及 64 细分模式，可通过 TwinCAT 软件或模块寄存器（如 R46）动态调整细分参数。

• 内置电流控制器，可自动优化电机发热与扭矩输出，支持堵转检测（通过 LED 黄灯闪烁指示）。

• 反馈机制：

• 增量编码器反馈（A/B/Z 相）支持 4 倍频计数，分辨率提升至 20000 脉冲 / 转；也可配置为内部计数器模式（无编码器），适合低成本开环控制。

• 位置数据通过过程映像以 16 位精度实时传输，控制字与状态字各占 8 位，支持运动方向、速度及限位状态监控。

• TwinCAT 集成：

• 需在 System Manager 中手动添加模块，设置轴类型为 “KL2541”，并关联硬件地址。

• 典型配置流程：

1. 禁用编码器反馈（寄存器 R32 设置为 0x0800）。

2. 设置目标速度（寄存器 R39）与加速度（R40）。

3. 调用 MC_MoveRelative 等功能块实现位置控制，误差阈值可通过 PositionLagMonitoring 参数调整。

3. 接线规范与注意事项

• 电源连接：

• 电子部分由 K 总线提供 24 V DC，功率部分需外接 8-48 V DC 电源，确保正负端子正确连接。

• 建议在电源输入端并联 100 µF 电容，抑制电压波动。

• 电机与编码器接线：

• 电机绕组 A/B 分别连接至模块的 A+/A-、B+/B - 端子，屏蔽层单端接地。

• 编码器信号 A/B/Z 接入 X2 端子的 1-6 脚，5 V 或 24 V 电源由模块内部提供（需通过寄存器 R33 选择）。

• 限位开关配置：

• 2 路数字输入（E1/E2）可配置为常闭或常开模式，触发时通过状态字（SB5/SB6）中断运动。

•

4. 应用场景与典型案例

• 3C 产品组装：在手机屏幕贴合设备中，KL2541 控制丝杆滑台以 ±0.05 mm 精度定位，结合视觉检测实现闭环校准。

• 物流自动化：AGV 导航轮驱动中，64 细分模式确保低速运行平稳，编码器反馈实时修正路径偏差。

• 包装机械：在标签贴标机中，内部计数器模式配合光电传感器实现无编码器高精度追标，减少硬件成本。

5. 诊断与维护策略

• LED 状态指示：

• 绿色 Power 灯：50 V DC 电源正常；熄灭表示电源故障或模块未启用。

• 黄色 Error 灯：相位 A/B 过流或失步；闪烁表示负载角超过阈值（可通过 R47 调整）。

• 绿色 Enable 灯：模块就绪，可接收运动指令。

• 故障排查流程：

1. 检查电源电压是否在额定范围内，端子连接是否松动。

2. 通过 TwinCAT 诊断窗口查看状态字，定位限位触发或编码器故障代码。

3. 使用示波器检测电机绕组波形，确认 PWM 输出是否正常。

6. 选型对比与替代方案

• 与 KL2531 对比：

• KL2541 输出电流更大（5 A vs. 1 A），支持编码器反馈，适合高精度场景；KL2531 无编码器接口，成本更低。

• 与 EL 系列对比：

• KL2541 基于 K 总线，体积更小（24 mm 宽），适合紧凑型控制柜；EL 系列（如 EL7201）支持 EtherCAT 实时同步，适合多轴协同控制。

7. 安全认证与合规性

• 通过 CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）与 EN 61000-6-4（发射标准），可在 - 25°C 至 + 60°C 环境下稳定工作。

• 符合 ATEX 与 IECEx 标准（需确认具体型号后缀），适用于潜在爆炸性气体或粉尘环境。
