1. 硬件规格与通信能力

• 接口类型：配备 2 个独立的 RS422/RS485 通道，支持全双工通信模式，兼容标准 DB9 接口（D-sub 9 针）。

• 传输速率：支持 300 波特至 115.2 k 波特的自适应速率，默认配置为 9600 波特、8 位数据位、无校验位、1 位停止位，可灵活适配各类工业设备

• 电气隔离：信号与 E-bus 电源之间通过 500V 电气隔离，有效抑制工业环境中的电磁干扰（EMI），确保长距离通信稳定性。

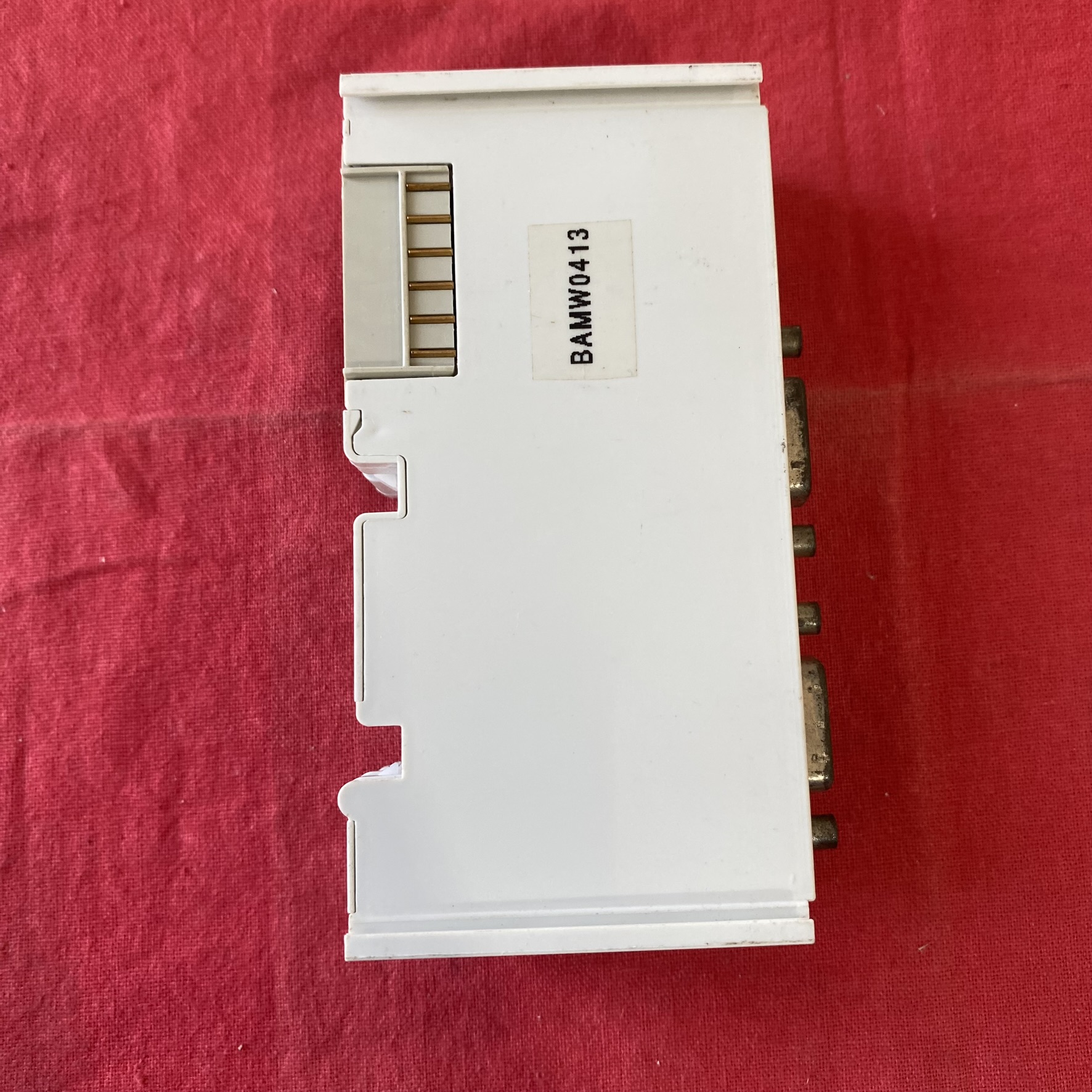

• 物理特性：采用 24mm 宽紧凑型设计，支持 DIN 导轨安装，工作温度范围 - 25°C 至 + 60°C，适用于严苛工业环境。

2. 功能特性与配置

• 独立通道控制：每个 RS422/RS485 通道可单独配置波特率、数据格式和通信协议（如 Modbus RTU），支持同时连接不同类型的从设备。

• 电源支持：通过 E-bus 提供 2 路 5V/20mA 隔离电源，可为外接传感器或设备供电，简化系统布线。

• 数据缓冲：内置 864 字节接收缓存和 128 字节发送缓存，支持突发数据传输，避免因通信延迟导致的数据丢失。

• TwinCAT 集成：可通过 TwinCAT 3 自动化软件直接配置参数，支持虚拟 COM 驱动（TwinCAT Virtual Serial COM Driver），将 EL6022 映射为 Windows 标准 COM 口，兼容传统串口工具。

3. 应用场景与典型案例

• 工业协议转换：作为 Modbus RTU 主站，与 PLC、变频器、智能仪表等设备通信。例如，在新能源储能系统中，EL6022 通过 RS485 连接华为 BMS（电池管理系统），实现电池簇电压、温度的 μs 级同步采集。

• 多设备组网：通过菊花链拓扑扩展通信节点，支持最长 1000 米双绞线传输，适用于生产线、智能工厂等分布式控制系统。

• 实时监控与控制：在风力发电机中，EL6022 可连接振动传感器，结合 TwinCAT 3 Wind Framework 分析设备状态，实现预测性维护。

•

4. 硬件接线与注意事项

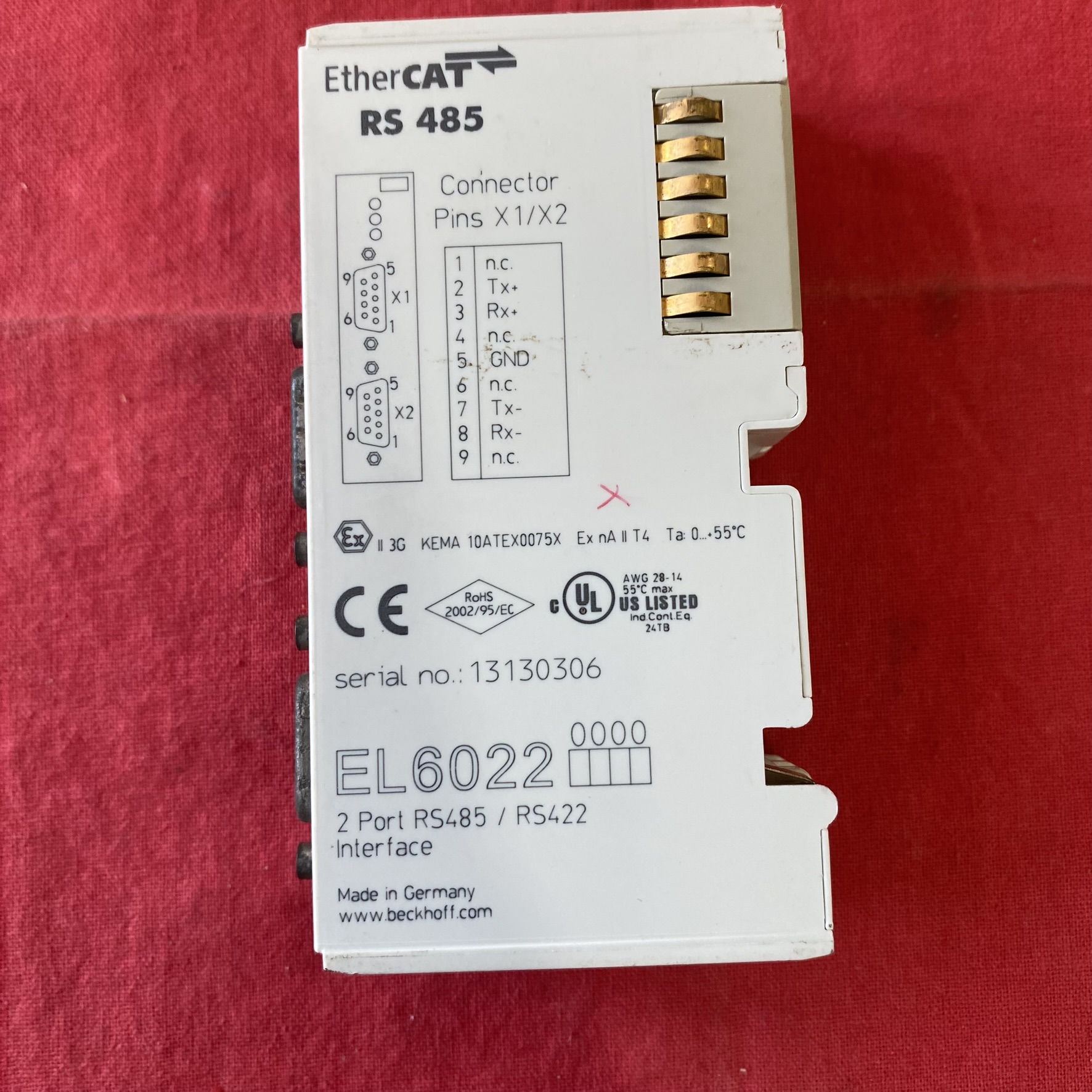

• RS485 接线：将 TXD+/RXD + 短接为 A 线（差分信号正），TXD-/RXD - 短接为 B 线（差分信号负），使用 DB9 的 1 脚（A+）和 2 脚（B-）连接外部设备。

• 终端电阻：在总线两端设备上启用 120Ω 终端电阻（通过模块内部跳线设置），消除信号反射，确保长距离通信稳定性。

• 接地要求：模块需通过 DIN 导轨可靠接地，通信线缆应采用双绞屏蔽线，屏蔽层单端接地以减少 EMI 干扰。

5. 软件配置与协议实现

• Modbus RTU 配置：

1. 在 TwinCAT 设备树中选择 EL6022 模块，将操作模式设为 “RS485”，启用半双工通信并关闭点对点功能。

2. 使用 FB_MasterFree 等 Modbus 功能块，设置从站地址（如 nUnitID=1）、超时时间（如 T#1S），实现与从设备的指令交互。

• 多协议支持：除 Modbus RTU 外，还可通过 TwinCAT 自定义协议栈，支持 BACnet MS/TP、Profibus DP 等工业协议，满足多样化通信需求。

6. 认证与合规性

• 安全认证：通过 CE、UL、ATEX（II 3G Ex na IIC T4 Gc）和 IECEx（Ex tc IIIC T135°C DC）认证，适用于非危险区域的气体和粉尘环境。

• EMC 标准：符合 EN 61000-6-2（工业环境抗扰度）和 EN 61000-6-4（工业环境发射）标准，确保在复杂电磁环境下的可靠性。

7. 故障诊断与维护

• LED 状态指示：通过 RUN、ETHERCAT、COM1/COM2 等指示灯快速定位通信故障，如链路中断或协议错误。

• 错误处理：在 TwinCAT 中可监控 Modbus 错误代码（如 MODBUSERROR_NO_RESPONSE），排查从站地址错误、接线松动或通信参数不匹配等问题。

• 维护建议：定期检查端子连接是否紧固，避免因振动导致接触不良；建议每 6 个月清洁模块表面灰尘，确保散热性能
