1. 硬件规格与功能

• 输入类型：支持全桥、半桥或 quarter 桥电阻应变片传感器，兼容 4 线或 6 线制连接方式。

• 测量范围：

• 电桥电压（UD）：±27 mV（技术极限值），额定范围 ±24 mV。

• 参考电压（UREF）：±13.8 V（技术极限值），推荐使用稳定的外部供电（如 EL9510 端子模块）以减少波动。

• 分辨率与精度：

• 基础型号（EL3356）：16 位分辨率，转换时间 10 ms，测量误差 <±0.01%（基于额定负载值）。

• 高端型号（如 EL3356-0010）：24 位分辨率，转换时间 100 µs，支持动态滤波和高速称重。

• 自校准与动态滤波：

• 自动自校准功能（默认每 3 分钟执行一次）可消除温漂和长期漂移，也可手动关闭。

• 支持 50/60 Hz FIR 陷波滤波器、IIR 低通滤波器及四重平均器，可抑制机械振动或电源干扰。

2. 软件配置与通信

• EtherCAT 通信：通过 EtherCAT 总线实现纳秒级同步数据传输，支持分布式时钟功能（EL3356-0010 及以上型号），确保多通道信号的精确时间戳。

• TwinCAT 配置：

• 使用 TwinCAT 3 自动化软件进行参数化，可直接在 PLC 程序中调用重量计算结果，无需额外算法。

• 支持动态滤波参数在线调整（如陷波频率），适应不同工况需求。

• 提供标准化的功能块（如 TF3685 称重库），集成自动调零、标定和动态滤波功能，简化工程开发。

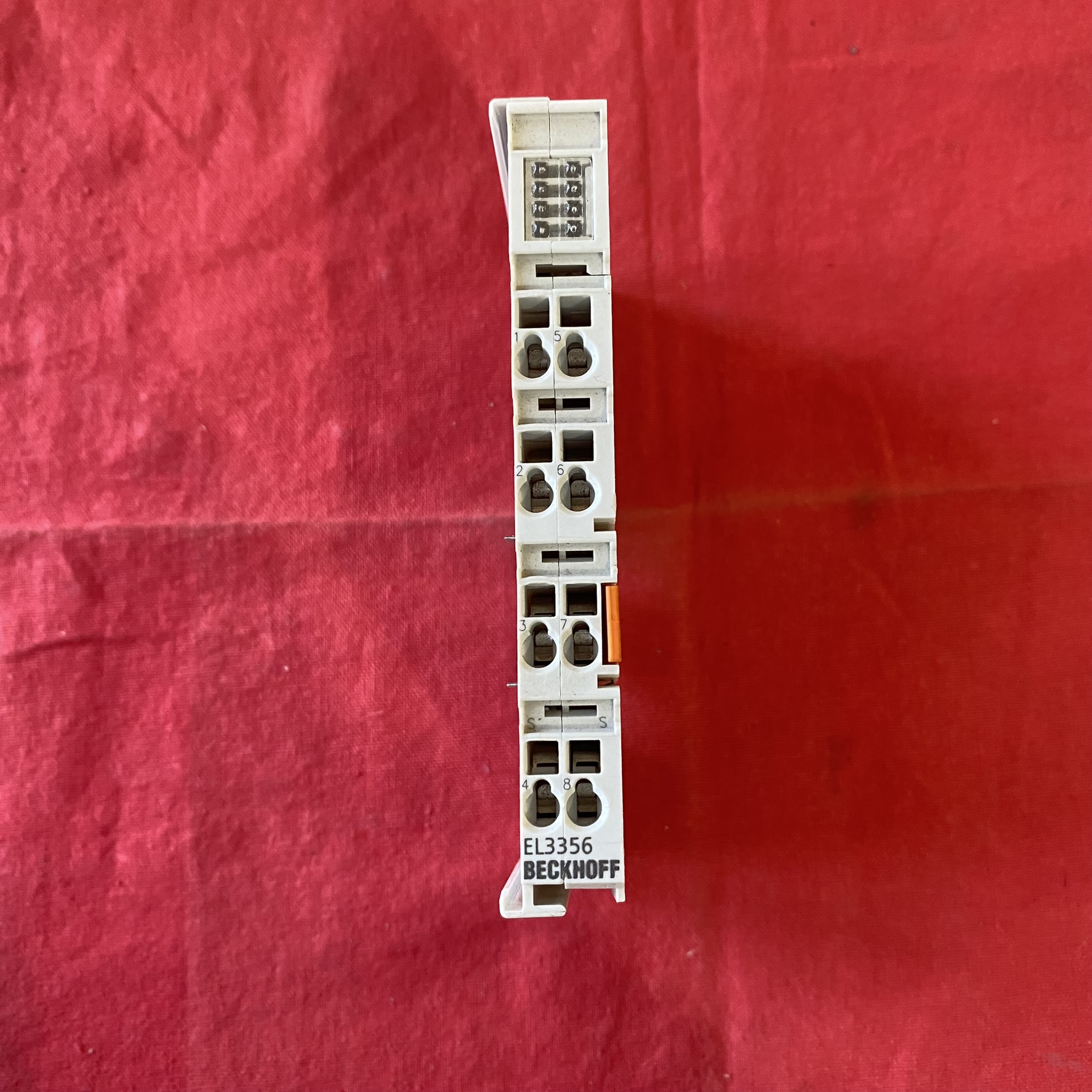

3. 安装与接线

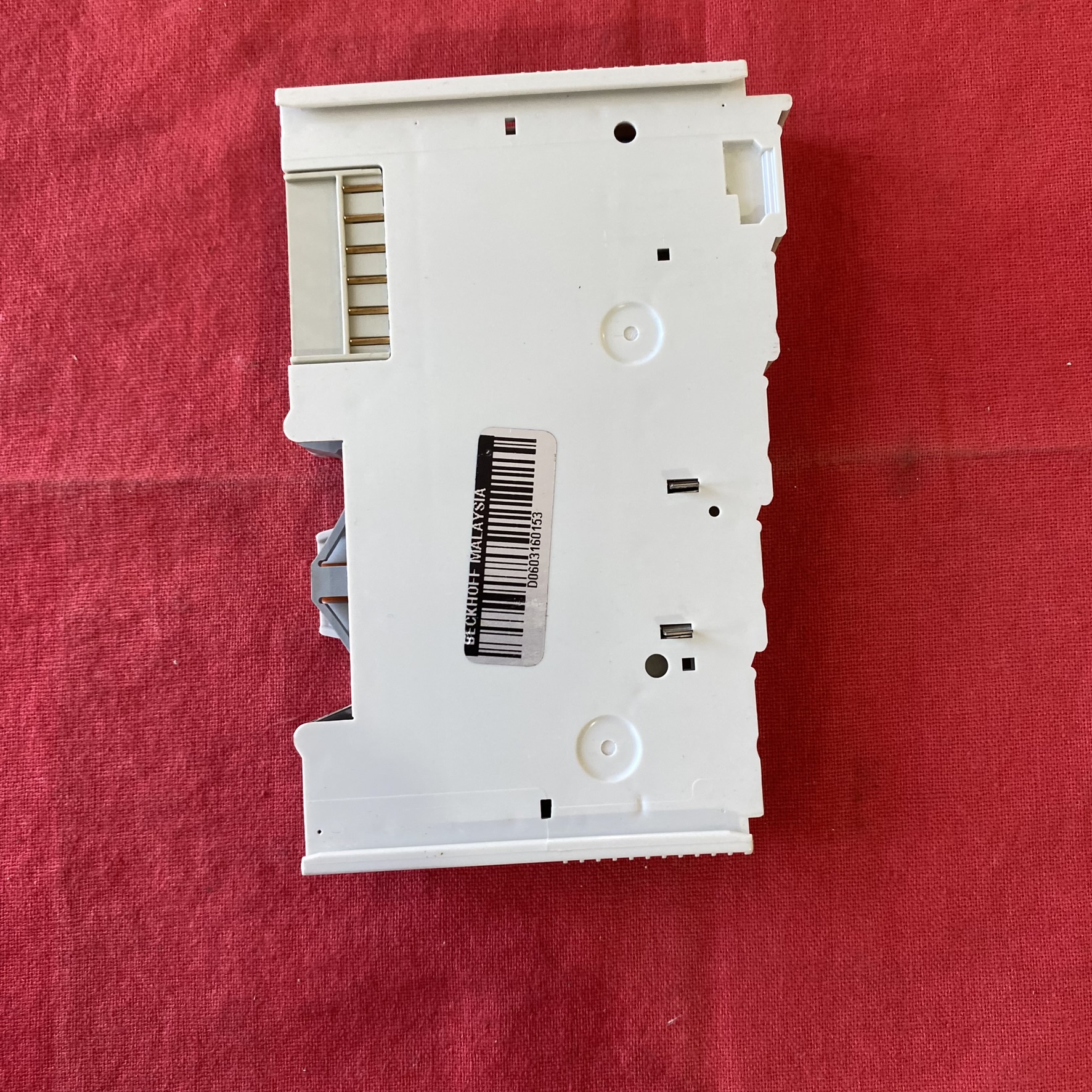

• 物理特性：

• 紧凑型 DIN 导轨安装设计（宽度 12 mm），防护等级 IP20，适用于控制柜内环境。

• 端子支持 0.08-2.5 mm² 导线连接，采用弹簧式压接技术，确保可靠接触。

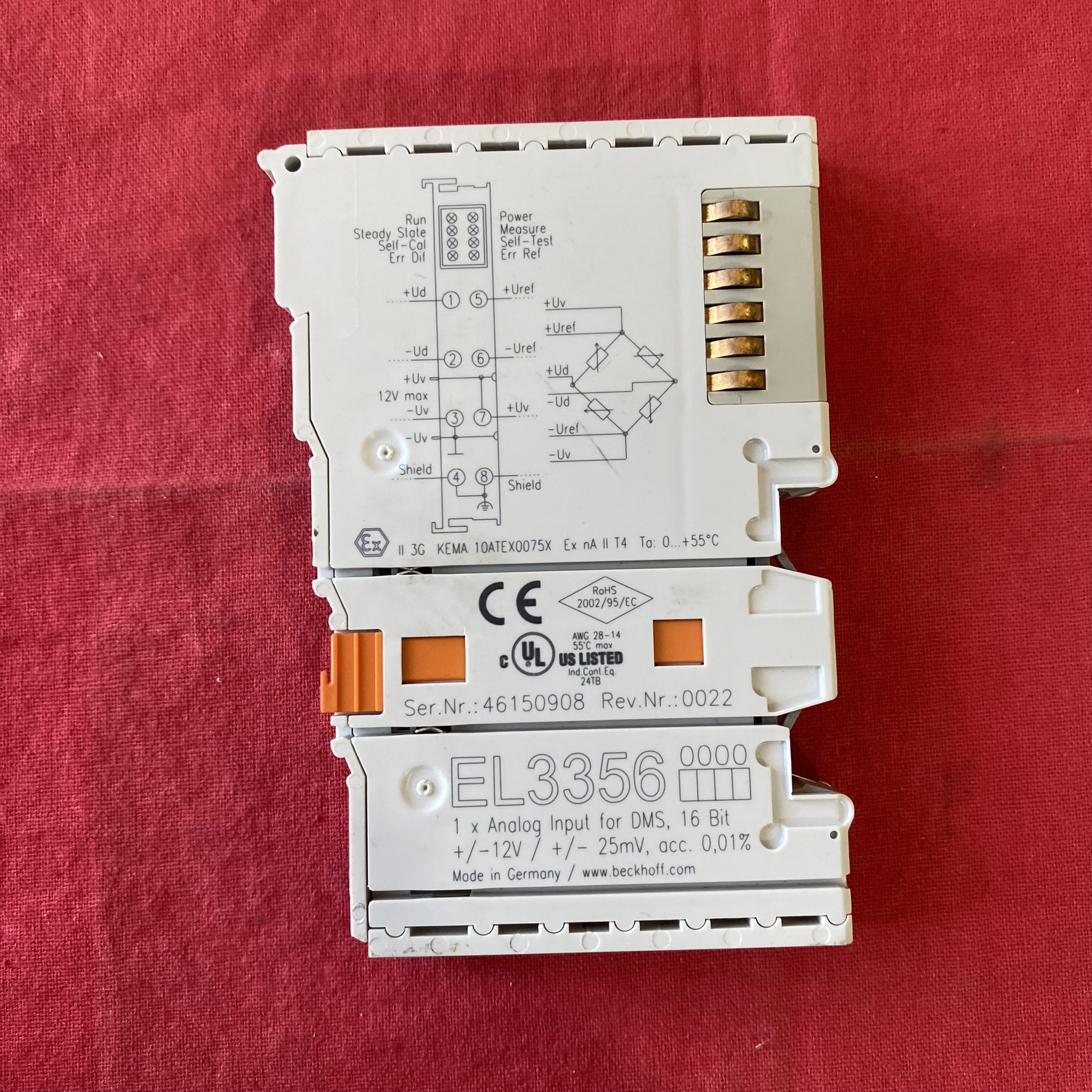

• 接线方式：

• 6 线制连接：直接连接称重传感器的激励电压（UREF）和信号电压（UD），补偿线路损耗以提高精度。

• 4 线制连接：通过跳线将激励电压与信号电压端子短接，适用于低成本应用。

•

4. 应用场景

• 工业称重：料仓、包装机、输送线的静态或动态称重，支持高速装袋等动态过程。

• 力监测：机械臂、压力机的负载监控，结合 TwinCAT Condition Monitoring 实现设备状态分析。

• 高精度测量：实验室环境下的微小力检测，或需要长期稳定性的过程控制。

5. 型号与认证

• 标准型号：EL3356（16 位，10 ms）、EL3356-0010（24 位，100 µs）、EL3356-0020（高精度工厂校准）

• 安全认证：

• ATEX 认证：II 3G Ex na IIC T4 Gc，适用于非危险区域的气体环境。

• IECEx 认证：Ex tc IIIC T135°C DC，支持粉尘环境。

• EMC 合规：符合 EN 61000-6-2（工业环境抗扰度）和 EN 61000-6-4（工业环境发射）标准。

6. 典型应用示例

7. 故障诊断与维护

• LED 状态指示：通过状态灯（如 RUN、ETHERCAT、CALIBRATION）快速定位通信或校准异常。

• 故障代码：通过 EtherCAT 从站状态寄存器报告传感器过载、参考电压缺失等问题。

• 维护建议：定期检查端子连接是否松动，确保传感器线缆屏蔽层有效接地以减少 EMI 干扰。
