一、产品定位与核心参数

1. 设备类型与技术特性

• 输入特性：

• 16 路独立通道：支持 DC24V NPN/PNP 兼容输入，响应时间 1ms（高速模式），适应高速机械控制场景（如机床、包装设备）。

• 输入电压范围：0-26.4V，可直接连接接近开关、光电传感器等设备，内置 过压保护（±30V 浪涌耐受）。

• 通信与电源：

• CompoBus/S 通信：支持 1.5Mbps 高速通信，通过 专用扁平电缆（如 DCA4-4F10）连接主站（如 CP1W-SRT21），支持 T 分支器 和 终端电阻（SRS1-T）构建网络。

• 电源要求：通信电源 DC24V（由主站通过通信电缆供电），电流消耗 40mA（24V 时），符合 IEC 61000-4-4 工业抗干扰标准。

• 机械特性：

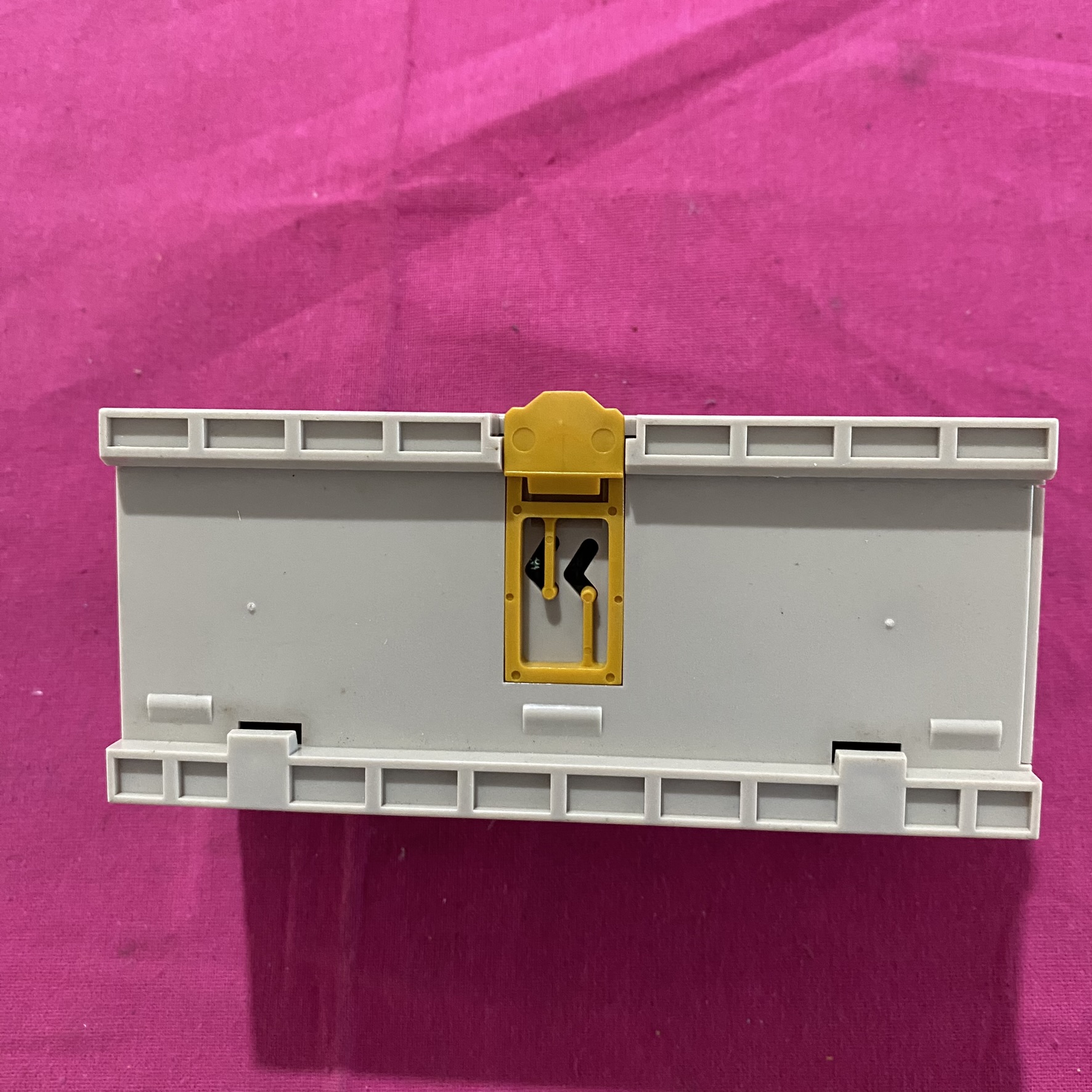

• DIN 导轨安装：尺寸 115mm×49.7mm×53.1mm，重量 0.3kg，支持水平 / 垂直安装，端子螺丝紧固力矩 0.5N·m。

2. 智能功能与诊断

• 内置状态监测：

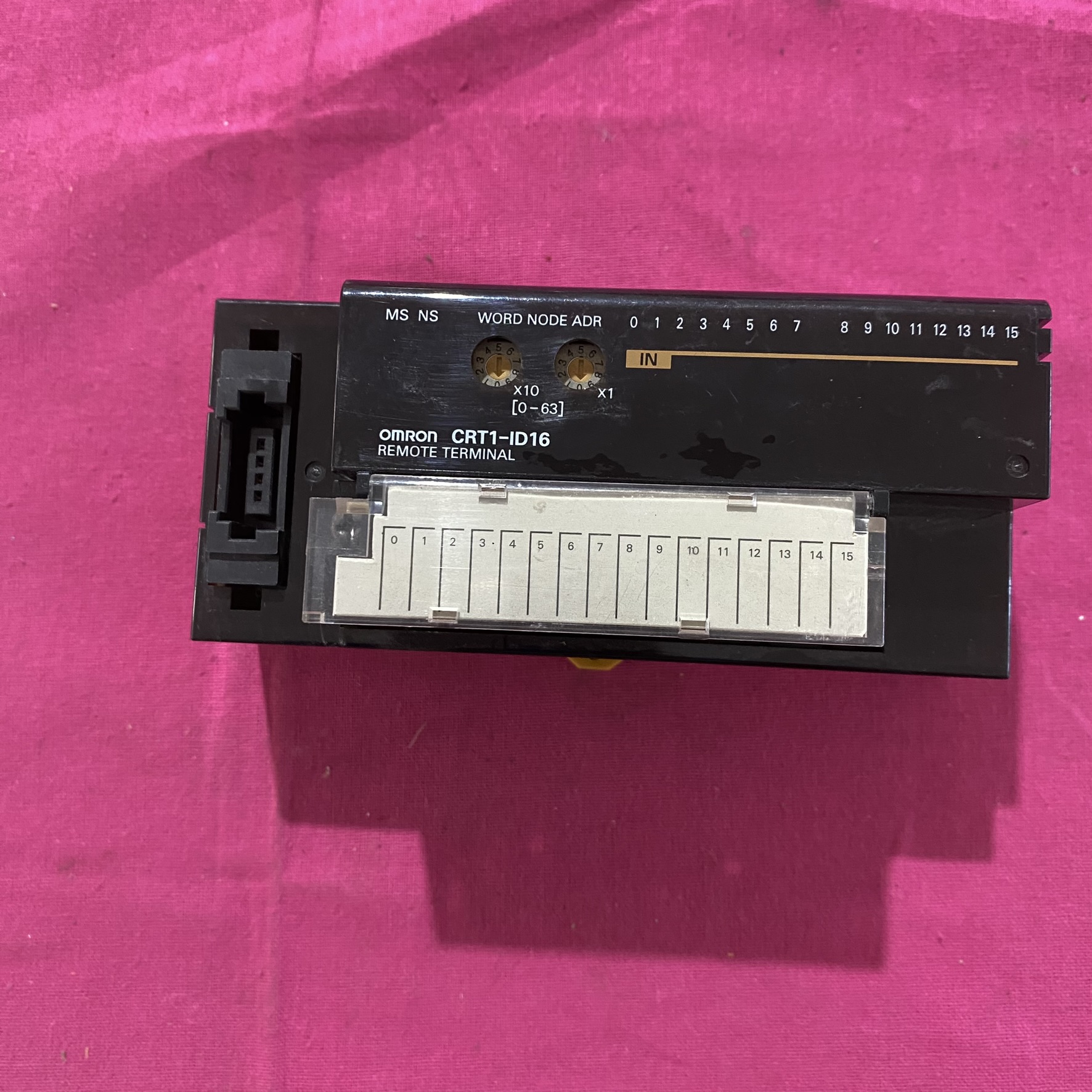

• 每路输入配备 独立 LED 指示灯，实时显示信号通断状态；

• 通过 特殊寄存器（如 DM 区）记录通信错误次数（如奇偶校验错误、帧错误）。

• 故障自诊断：

• 支持 断线检测（输入电流＜0.3mA 时触发）和 短路保护（输入电流＞50mA 时切断电源），确保回路安全。

二、停产状态与替代方案

1. 停产状态与支持周期

• 停产情况：
  CRT1-ID16 的变种型号（如 CRT1-ID16TAH(-1)）已在 2024 年 3 月 宣布停产，订货截止日期为 2025 年 3 月，装货截止日期为 2025 年 9 月，维修支持持续至 2032 年 3 月。原厂建议迁移至新一代 CompoNet 或 DRT2 系列。

• 技术支持：
  停产前库存产品仍可通过授权经销商采购（如沈阳鹭岛科技有限公司，电话：024-2378-8888），原厂提供 7 年维修服务（截至 2032 年）。

2. 替代型号与迁移建议

• 推荐替代方案：

• 经济型迁移：选用 CRT1B-ID16（16 点 NPN 输入，支持 CompoNet 通信），兼容原有 I/O 地址映射，程序迁移成本降低 30% 以上。

• 高性能升级：升级至 DRT2-ID16（支持 DeviceNet 通信，响应时间 0.5ms），可与 CJ2/CJ1 系列 PLC 无缝集成，支持 实时数据监控 和 远程参数配置。

• 迁移注意事项：

• 通信协议转换：CompoBus/S 网络需替换为 CompoNet 或 DeviceNet，建议使用 CX-Integrator 软件重新配置网络拓扑。

• 硬件适配：CRT1-ID16 的端子间距（5.08mm）与 DRT2-ID16（7.62mm）不同，需更换 专用电缆（如 DCA5-4F10）。

三、典型应用场景

1. 工业自动化控制

• 机床数控系统：
  接入 光栅尺（如 E6B2-CWZ6C）和 急停按钮，通过 高速输入响应（1ms）实现 位置同步控制 和 安全联锁，支持 DNC 通信（分布式数字控制）。

• 包装生产线：
  与 色标传感器（如 E3Z-LS63）联动，通过 中断输入功能 触发高速计数（如 10kHz 脉冲），实现 精确裁切定位 和 缺陷检测。

2. 高可靠性场景

• 半导体设备：
  在晶圆搬运机器人中，通过 IP67 防护 和 宽温运行（-10℃~55℃），确保洁净室环境下的 信号稳定性，配合 EM 扩展存储 记录设备状态日志。

• 能源管理系统：
  采集 智能电表（如 3G3EV）的开关量信号，通过 CompoBus/S 网络 上传至 PLC，实现 设备能耗分析 和 异常预警。

四、安装与接线规范

1. 硬件安装要求

• 网络拓扑设计：

• 主干线长度：1.5Mbps 时最大 1.9km，支持 中继器（如 CRS1-RPT01）扩展至 32km。

• 终端电阻：需在网络两端接入 120Ω 终端电阻（SRS1-T），防止信号反射。

• 抗干扰措施：

• 通信电缆需与动力线保持 30cm 以上间距，并采用 双绞屏蔽电缆（截面积≥0.3mm²），屏蔽层单端接地。

2. 电气接线指南

• 输入信号接线：

• NPN 型传感器：传感器输出端（OUT）接模块输入端子（如 X0），传感器 0V 接模块 COM 端子。

• PNP 型传感器：传感器 VCC 接模块 V + 端子，传感器输出端（OUT）接模块输入端子（如 X0）。

• 通信接线：

• 主站模块（如 CP1W-SRT21）的 TX+、TX - 端子通过 T 分支器 连接至 CRT1-ID16 的 RX+、RX - 端子，确保波特率一致（1.5Mbps）。

3. 调试步骤

1. 网络拓扑验证：
   使用 CX-Integrator 在线扫描网络，确认 CRT1-ID16 的节点号（默认 01）和通信状态（绿色 LED 常亮）。

2. 输入信号测试：
   短接输入端子与 COM 端子，验证 PLC 对应地址（如 CIO 区 X0.00）是否置 1，LED 指示灯是否点亮。

3. 故障模拟测试：
   断开通信电缆或模拟传感器断线，验证模块是否触发 ERR 灯闪烁 并通过主站发送故障代码（如 0x05 表示通信中断）。

五、本地化支持与采购渠道

1. 官方技术支持

• 全国客服热线：400-820-4535（按 1 转接工业自动化部门），提供 网络配置指导 和 故障代码解析。

• 沈阳分室：
  地址：沈阳市和平区和平北大街 69 号总统大厦 A 座 909 室
  电话：024-2281-5131，可提供 CRT1-ID16 现货 及 CompoNet 迁移方案设计 服务。

2. 授权经销商服务

• CRT1-ID16 全型号现货 及 配套模块（如 SRS1-T 终端电阻）；

• 定制化迁移服务（如 “CRT1-ID16→DRT2-ID16 程序转换及硬件适配”）。

•

六、故障诊断与维护

1. 常见故障及解决

• 输入信号异常：

• 指示灯不亮：检查传感器电源（DC24V）是否正常，端子螺丝是否松动（扭矩 0.5N・m）。

• 信号误触发：使用 示波器 测量输入信号波形，排除电磁干扰（如变频器谐波）。

• 通信中断：

• 检查通信电缆：使用万用表测量 TX+/TX - 间电阻（应≤120Ω），更换 T 分支器或终端电阻。

• 重置模块：断开通信电源 5 秒后重新上电，通过主站重新扫描网络。

2. 定期维护

• 每 6 个月检查：

1. 端子连接：使用扭矩扳手复查螺丝紧固度（0.5N・m）；

2. 通信电缆：检查屏蔽层接地是否可靠，测量电缆阻抗（应≤120Ω）；

3. 电源电压：使用万用表测量模块 V + 端子电压（DC24V±10%）。

七、扩展应用与合规性

1. 多模块协同控制方案

• 冗余配置：
  2 台 CRT1-ID16 并联，通过 CompoBus/S 安全通信协议 同步输入数据，提升系统可靠性（如半导体晶圆切割机）。

• 混合 I/O 网络：
  与 CRT1-OD16 数字输出模块 和 CRT1-AD04 模拟量输入模块 组合使用，构建 开关量 + 模拟量 混合控制网络，支持复杂逻辑运算。

2. 合规性文件管理

• 出口认证：
  若设备需出口欧盟，需向欧姆龙申请 CE 认证原始文件（包含 EMC 测试数据），确保符合 EN 61000-6-2 工业环境标准。

• 行业适配：
  在医疗设备中使用时，需确认模块是否符合 EN 60601-1 医用安全标准（可定制版本），建议联系沈阳分室获取认证文件。
