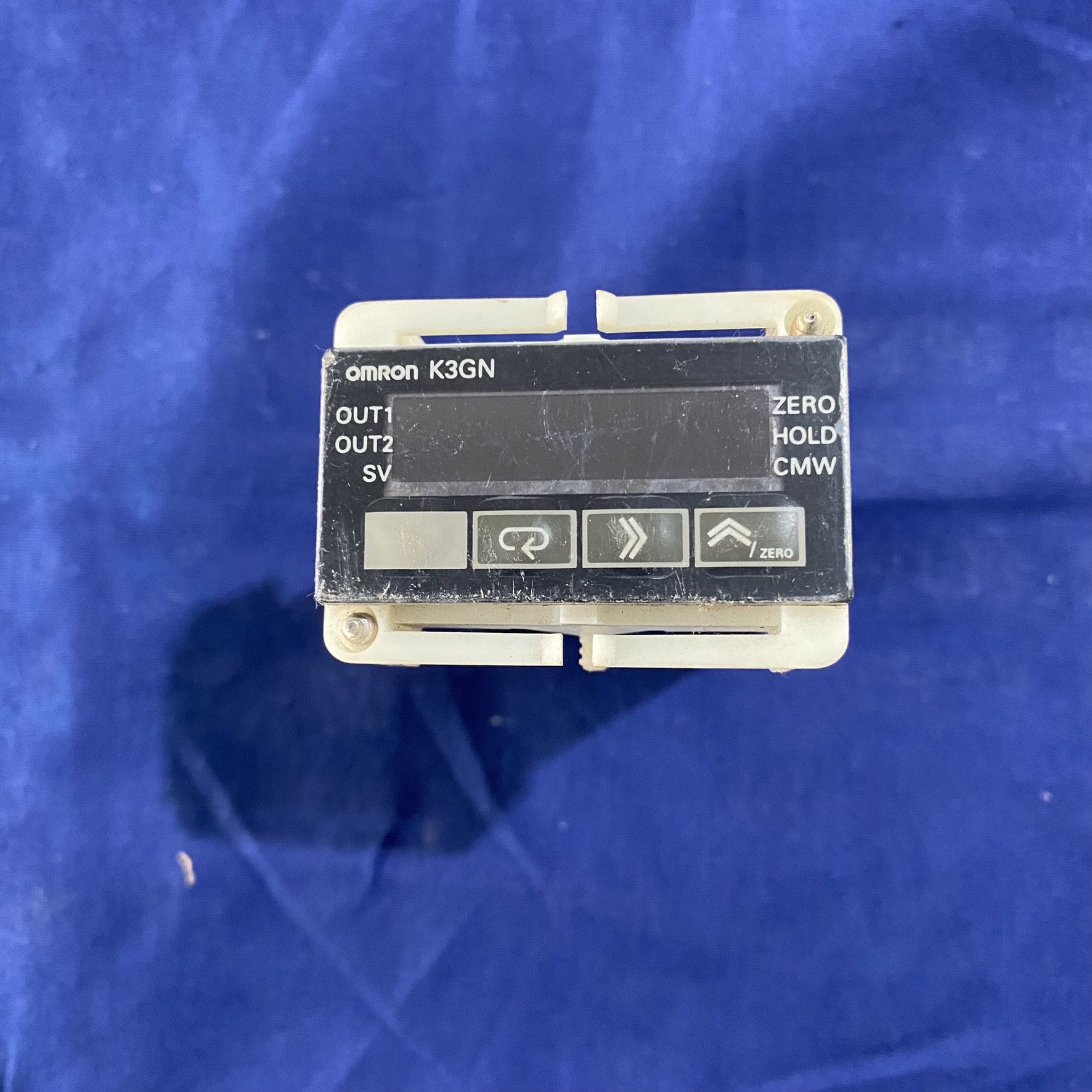

OMRON 欧姆龙 K3GN-NEC1 DC24V 数字面板表

一、产品定位与核心功能

1. 多输入类型支持：可测量直流电压（1~5V、±5V、±10V）、直流电流（4~20mA）及脉冲信号（NPN 输入），支持多量程切换。

2. 显示与输出：

• 5 位负显 LCD（背光 LED）显示，字符高度 7mm，支持绿色 / 红色显示切换。

• 输出类型可选：继电器接点（DC30V 1A）、晶体管输出（NPN/PNP）或线性电流 / 电压输出（DC0~20mA/DC4~20mA）。

3. 工业级设计：

• 前面板防护等级达 NEMA 4X（IP66），防尘防水。

• 符合 UL/CSA 标准，适用于工业设备集成。

二、技术参数与性能

1. 电源与功耗：

• 电源电压：DC24V（允许范围 85%~110%），功耗≤2.5W（全 LED 点亮时）。

2. 输入特性：

• 直流电压输入阻抗≥1MΩ，电流输入阻抗≤60Ω。

• 脉冲测量精度 ±0.1% FS，支持频率范围 0.05Hz~5kHz。

3. 响应时间：

• 比较输出（晶体管）响应时间≤750ms，线性输出响应时间≤750ms。

4. 物理规格：

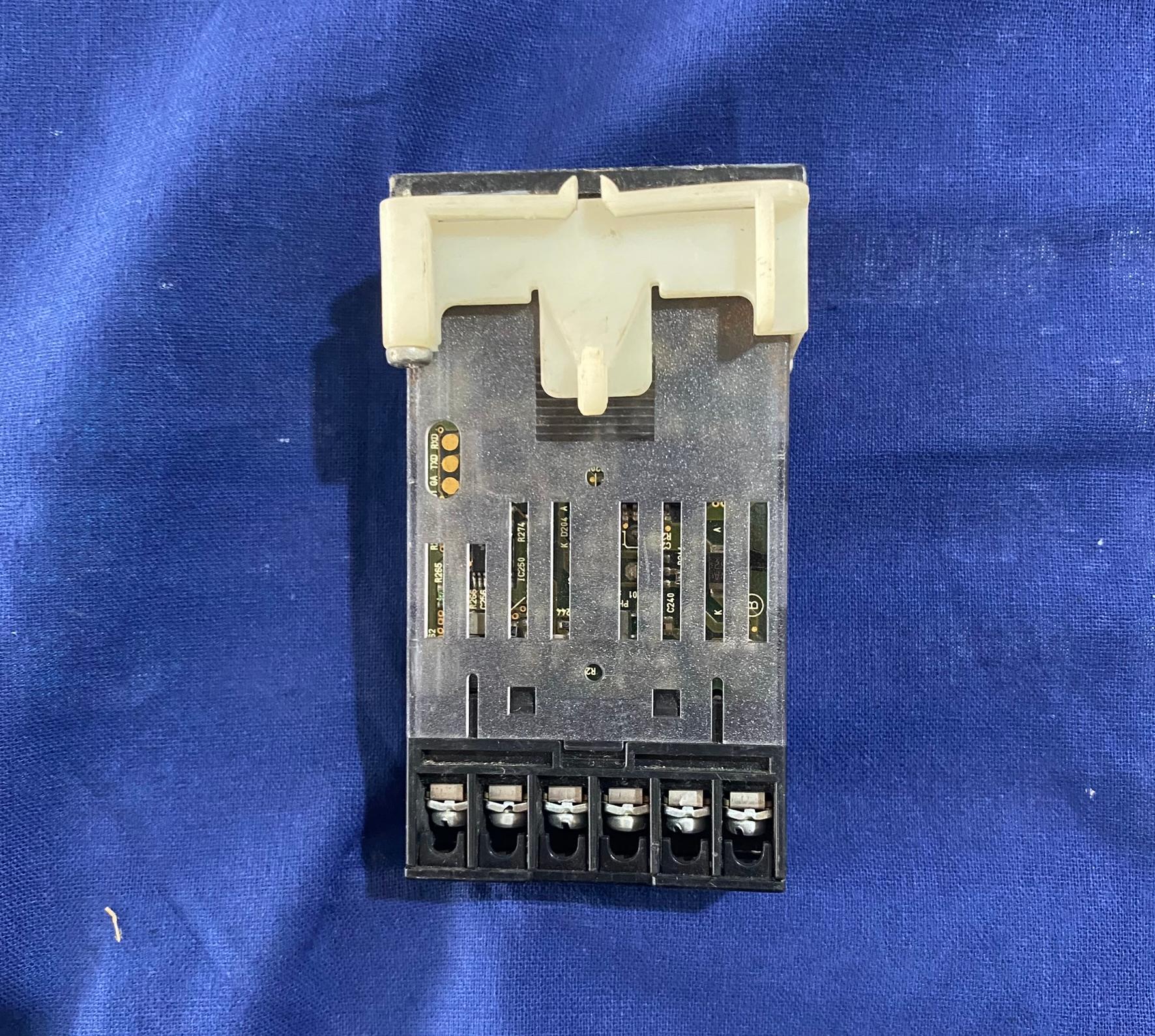

• 尺寸：48 (W)×24 (H)×83 (D) mm，采用 M3 螺钉端子台，便于配线。

• 重量约 100g，适合小型控制柜安装。

三、应用场景

1. 工业自动化：过程信号监控、转速 / 速度测量。

2. 设备状态监测：通过线性输出或通信接口（RS-485）将数据传输至 PLC 或上位机。

3. 环境适应性：在 - 10~+55℃（无结露）的工业环境中稳定。

一、工业自动化与生产线监控

1. 过程参数实时显示

• 电压 / 电流监测：在自动化生产线中，直接测量传感器（如压力变送器、流量传感器）输出的 4-20mA 信号或 ±10V 电压信号，实时显示设备运行状态。例如，在汽车制造的焊接工位，监测焊接电源的输出电流稳定性，确保焊点质量。

• 脉冲信号计数：通过 NPN/PNP 输入接口连接编码器，测量电机转速或传送带速度。某食品包装线通过 K3GN 监测灌装头的旋转频率，实时调整灌装量，精度达 ±0.1% FSaimg8.dlszyht.net.cn。

2. 设备状态预警

• 上下限报警：通过继电器输出（DC30V 1A）或晶体管输出（NPN/PNP），当测量值超出预设阈值时触发声光报警。例如，在锂电池生产中，监测电解液输送泵的压力信号，超限时自动停机并提示维护。

• 多设备协同控制：通过 RS-485 通信接口将数据传输至 PLC（如欧姆龙 NJ 系列），实现多台设备的联动控制。某半导体晶圆清洗线中，K3GN 将超声波发生器的功率数据上传至 PLC，动态调整清洗参数以适应不同批次的工艺需求。

•

二、能源管理与电力系统

1. 分布式能源监测

• 光伏 / 储能系统：在离网光伏电站中，K3GN 测量太阳能板的输出电压（±10V）和充放电电流（4-20mA），通过线性输出（DC0-20mA）将数据传输至逆变器控制器，优化 MPPT（最大功率点跟踪）效率。

• 直流微电网：在数据中心的直流供电系统中，实时监测母线电压（±5V）和负载电流，通过 RS-485 与能源管理系统（EMS）通信，实现冗余电源的智能切换。

2. 能效分析与优化

• 能耗统计：在工厂配电系统中，通过分流器（如 75mV 满量程）测量各支路电流，计算设备功耗。某化工企业利用 K3GN 的线性输出功能，将数据接入 SCADA 系统，生成能耗报表，识别高耗能设备并优化运行时序。

• 谐波抑制：配合谐波传感器，监测直流母线中的高频噪声（如变频器产生的谐波），通过阈值报警提示滤波器故障，避免设备误动作。

三、机械设备与运动控制

1. 电机驱动系统

• 伺服电机监控：在数控机床中，K3GN 显示伺服驱动器的直流母线电压（±10V）和转矩电流（4-20mA），帮助工程师调试 PID 参数，确保加工精度。某精密模具厂通过 K3GN 的实时数据，将定位误差从 ±0.02mm 降低至 ±0.01mm。

• 步进电机控制：通过脉冲输入接口（5kHz max）连接步进驱动器，显示脉冲频率和方向信号，辅助诊断丢步或过流故障。

2. 流体与气动系统

• 压力 / 流量监测：在液压站中，测量压力传感器的输出信号（1-5V），通过继电器输出控制溢流阀的开闭。某注塑机生产线利用 K3GN 实现保压阶段的压力闭环控制，产品不良率从 3% 降至 0.5%。

• 气动执行器状态：在自动化装配线中，监测气缸位置传感器的 PNP 信号，通过绿色 / 红色显示切换（需定制型号），直观反映设备运行状态。

四、环境与过程控制

1. 实验室与科研设备

• 电化学实验：在电池测试系统中，测量恒电位仪的输出电压（±10V）和充放电电流（4-20mA），通过线性输出连接数据采集卡，生成循环伏安曲线。某高校实验室利用 K3GN 的高精度（±0.1% FS）特性，提升实验数据的可靠性。

• 环境模拟箱：在温湿度试验箱中，显示温湿度传感器的直流电压信号（如 1-5V 对应 0-100% RH），通过 RS-485 与上位机通信，实现多组实验参数的同步记录。

2. 水处理与环保

• 水质监测：在污水处理厂，测量 pH 传感器的输出信号（±10V）和 ORP（氧化还原电位）信号，通过继电器输出控制加药泵的启停。某市政污水处理系统中，K3GN 与 PLC 配合，将出水 pH 值稳定在 6.5-8.5 的标准范围内。

• 气体流量控制：在废气处理设备中，监测质量流量计的 4-20mA 信号，通过线性输出调节调节阀开度，确保活性炭吸附塔的最佳处理效率。

五、特殊场景与定制化应用

1. 防爆与恶劣环境

• 危险区域：在石油化工行业，K3GN 的 IP66 防护等级（NEMA 4X）和宽温工作范围（-10~+55℃）使其适用于防爆控制柜，监测防爆电机的直流电源状态。

• 高湿度环境：在食品加工车间，测量蒸汽压力传感器的信号（±5V），通过抗冷凝设计（无结露）确保长期稳定运行。

2. 便携式设备与移动机械

• 车载系统：在工程机械（如混凝土泵车）中，测量液压泵的输出压力（1-5V）和发动机转速（脉冲输入），通过电池供电（DC24V）实现移动状态下的实时监控。

• 手持测试仪：在现场维护中，K3GN 作为独立显示单元，配合分流器测量设备漏电流，替代传统指针式万用表，提升测试效率。
