欧姆龙DRT2-AD04H模拟量输入模块
    发布时间: 2025-08-19 17:11

是针对 欧姆龙 DRT2-AD04H DeviceNet 模拟量输入模块 的深度解析，结合技术特性、停产状态、替代方案及本地化支持

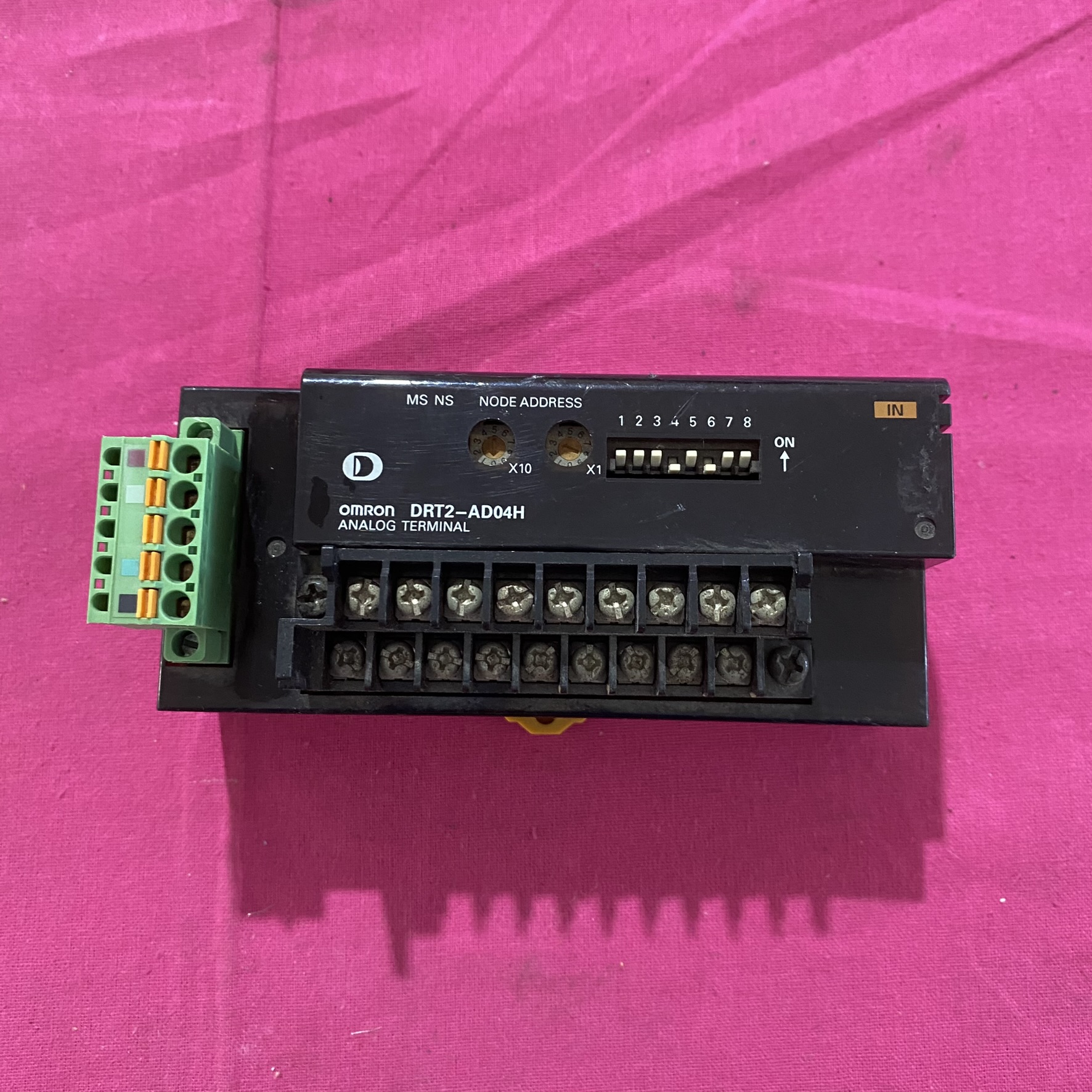

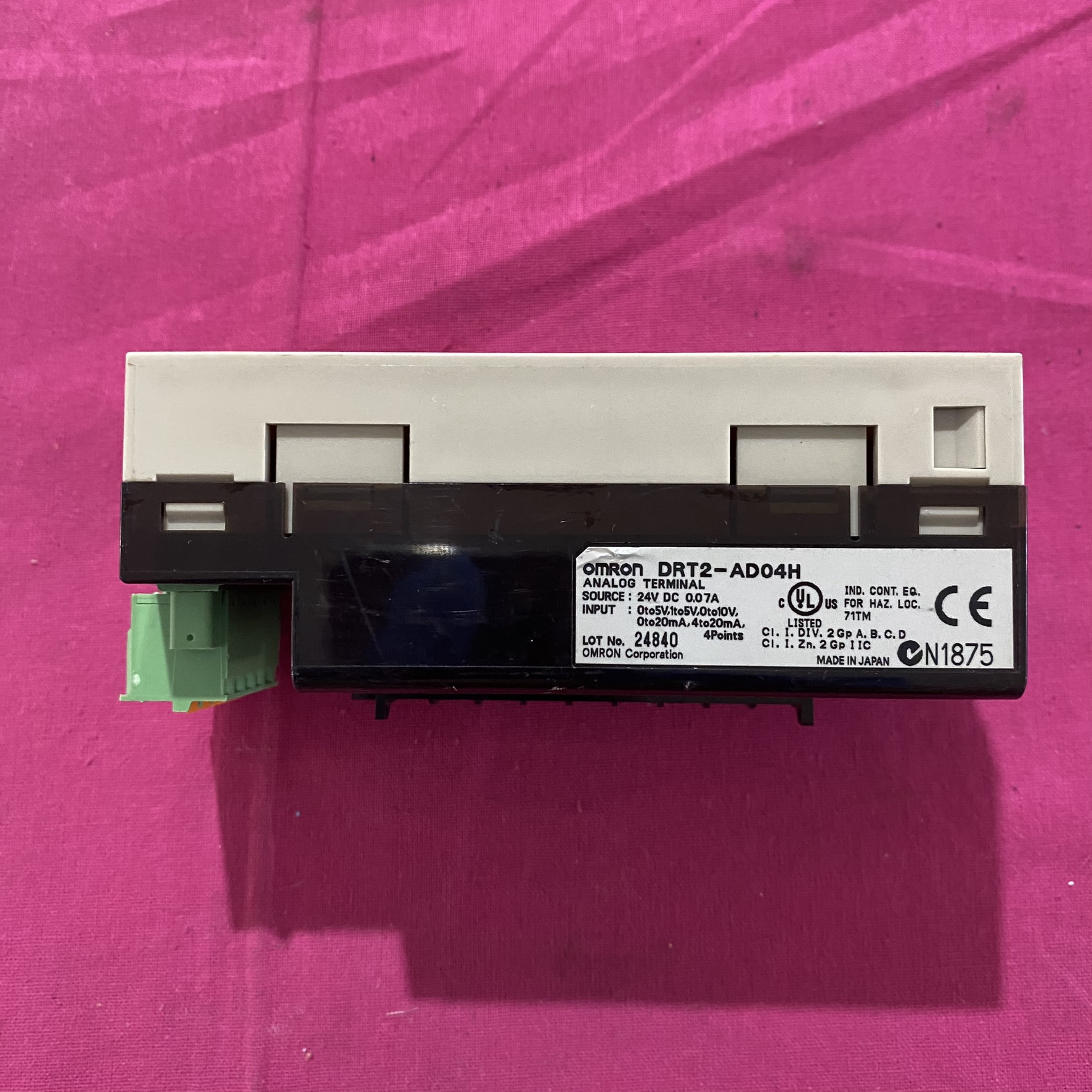

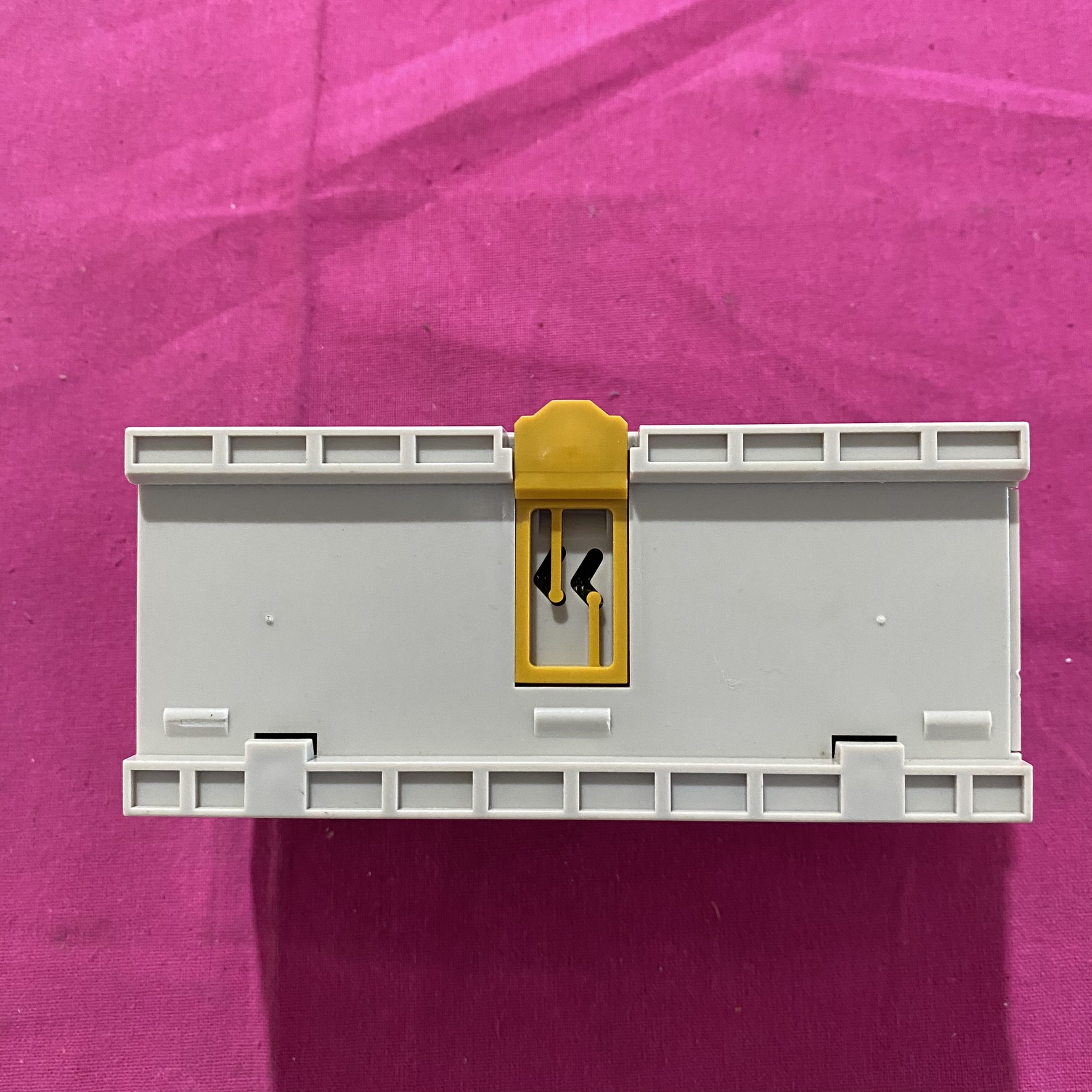

欧姆龙DRT2-AD04H模拟量输入模块

一、产品定位与核心参数

1. 设备类型与技术特性

DRT2-AD04H 是欧姆龙 DRT2 系列 的 分布式模拟量输入模块，专为工业自动化系统设计，支持 DeviceNet 通信协议 和 高精度模拟信号采集，可构建高可靠性的分布式 I/O 网络。其核心参数包括：


  • 模拟量输入特性：

    • 4 路独立通道：支持电压（-10-10V、0-10V、0-5V、1-5V）和电流（0-20mA、4-20mA）输入，分辨率 1/30,000（满量程），精度 ±0.4% 满量程（25℃时）。

    • 输入阻抗：电压输入≥1MΩ，电流输入≤250Ω，确保信号稳定性。

  • 通信与电源：

    • DeviceNet 通信：支持 125/250/500kbps 波特率，通过 5 芯屏蔽电缆 连接主站（如 CJ1W-DRM21），支持 T 分支器 和 终端电阻（DCN4-TM4）构建网络。

    • 电源要求：通信电源 DC11-25V（由主站通过通信电缆供电），电流消耗 70mA（24V 时），符合 IEC 61000-4-4 工业抗干扰标准。

  • 智能功能与诊断：

    • 内置计算功能：支持 定标（Scaling）、峰 / 底保持、比较器 等算法，可直接在模块内完成数据预处理，减少主站 CPU 负载。

    • 故障自诊断：实时监测 通信电源电压、通信错误日志 和 输入状态，通过 LED 指示灯（PWR、COM、ERR）显示运行状态，支持 断线检测 和 短路保护。

2. 安全认证与合规性

  • 国际认证：

    • 通过 CE 标记 和 UL 认证，满足欧盟及北美市场准入要求。

    • 符合 EN 61000-6-2 工业抗干扰标准，可在变频器、焊接设备旁稳定运行。

二、停产状态与替代方案

1. 停产状态与支持周期

  • 停产情况：
    DRT2-AD04H 已 停产，最后出货日期为 2022 年 5 月，原厂停止生产及供货。库存产品可通过授权经销商采购（如沈阳鹭岛科技有限公司，电话：024-2378-8888）。

  • 技术支持：
    原厂提供 7 年维修服务（截至 2030 年），可通过全国客服热线 400-820-4535 申请维修。

2. 替代型号与迁移建议

  • 推荐替代方案：

    • 升级至 NX 系列分布式 I/O 模块（如 NX-AD221），支持 EtherCAT 实时通信 和 16 位高精度采集，兼容原有网络拓扑。

    • Rockwell Automation 1790D-TN4V0：支持 DeviceNet 通信，4 路模拟量输入（0-10V/4-20mA），需重新配置通信参数。

    • 技研社 R7D-SV4：支持多协议通信（DeviceNet/Modbus），需额外开发通信驱动。

    • 第三方兼容方案：

    • 欧姆龙新一代方案：

  • 迁移注意事项：

    • 通信协议转换：第三方模块需重新配置 DeviceNet 映射关系，建议使用 CX-Integrator 软件进行网络调试。

    • 信号兼容性：电压 / 电流输入范围需与原系统匹配，必要时增加 信号调理模块（如 G3VM-61A1）。

三、典型应用场景

1. 工业自动化控制

  • 过程监控：
    在化工反应釜中，通过 4-20mA 信号 采集温度、压力传感器数据，结合 定标功能 将原始数据转换为工程单位，实现闭环控制。

  • 能源管理：
    接入智能电表（如 3G3EV）的 0-5V 输出，通过 峰 / 底保持功能 记录实时能耗峰值，优化设备运行策略。

  • 机器人协作：
    在协作机器人关节中，通过 -10-10V 信号 监测力矩传感器状态，结合 比较器功能 触发安全停机。

2. 高可靠性场景

  • 半导体设备：
    在晶圆切割机中，通过 IP67 防护 和 高精度采集（1/30,000 分辨率），监测切割头振动信号，防止工艺偏差。

  • 医疗设备：
    在高压灭菌器中，通过 UL 认证 和 断线检测功能，监测温度传感器状态，确保符合 EN 60601-1 医用安全标准（需定制版本）。

四、安装与接线规范

1. 机械安装要求

  • 抗振动设计：
    在机床等振动环境中，需使用 钢质 DIN 导轨（如 PFP-100N2）并紧固端子螺丝（扭矩 0.5N・m），防止接点松动。

  • 环境适应性：
    工作温度 - 10~55℃，湿度 10%~90%（无结露），可在粉尘、油污环境中稳定运行。

2. 电气接线指南

  • 模拟量输入接线：

    • 电压输入：将 V+、V - 端子连接至传感器（如 PT100 变送器），确保负载电阻≥1kΩ。

    • 电流输入：将 I+、I - 端子串联接入传感器回路，短接 V - 与 I - 端子，并确保负载电阻≤600Ω。

  • 通信接线：

    • 主站模块（如 CJ1W-DRM21）的 TX+、TX - 端子通过 T 分支器 连接至 DRT2-AD04H 的 RX+、RX - 端子，网络两端需接入 120Ω 终端电阻（DCN4-TM4）。

3. 调试步骤

  1. 网络拓扑验证：
    使用 CX-Integrator 在线扫描网络，确认 DRT2-AD04H 的节点号（默认 01）和通信状态（绿色 LED 常亮）。

  2. 信号校准：
    通过 DeviceNet Configurator 写入满量程数据（如 1770Hex 对应 0-10V），使用万用表实测输出值，偏差超过 ±0.5% 时需重新校准。

  3. 故障模拟测试：
    断开传感器接线或模拟短路，验证模块是否触发 ERR 灯闪烁 并通过主站发送故障代码（如 0x05 表示通信中断）。

五、技术支持与本地化服务

1. 官方技术支持渠道

  • 全国客服热线：400-820-4535（按 1 转接工业自动化部门），提供 远程参数配置指导 和 故障代码解析。

  • 沈阳分室：
    地址：沈阳市和平区和平北大街 69 号总统大厦 A 座 909 室
    电话：024-2281-5131，可提供 现场安装调试 及 替代方案设计。

2. 授权经销商服务

联系 沈阳鹭岛科技有限公司（和平区三好街 35 号南湖科技大厦 1311 室，电话：024-2378-8888），可获取：


  • DRT2-AD04H 现货 及 配套模块（如 DCN4-TM4 终端电阻）；

  • 定制化迁移服务（如 “DRT2-AD04H→NX-AD221 程序转换及硬件适配”）。

六、故障诊断与维护

1. 常见故障及解决

  • 无输入信号：

    • 检查通信电源电压（DC11-25V）及传感器接线是否正确；

    • 使用 DeviceNet Configurator 读取模块状态寄存器，确认是否因过流触发保护（代码 0x0A）。

  • 通信中断：

    • 检查波特率设置是否与主站一致（如主站设为 250kbps，模块 DIP 开关需全部置 OFF）；

    • 更换 T 分支器或终端电阻，排除硬件故障。

  • 输出精度偏差：

    • 使用 高精度校准源（如 FLUKE 5700A）重新标定，调整模块内部参数（FUNC→03）。

2. 定期维护

  • 每 6 个月检查：

    1. 端子连接：使用扭矩扳手复查螺丝紧固度（0.5N・m）；

    2. 通信电缆：检查屏蔽层接地是否可靠，测量电缆阻抗（应≤120Ω）；

    3. 输出精度：对比实际输入值与模块显示值，偏差超过 ±1% 时需重新校准。

七、合规性文件管理

  1. 出口认证：
    若设备需出口欧盟，需向欧姆龙申请 CE 认证原始文件（包含 EMC 测试数据），并确保替代型号已通过 EN 61000-6-2 认证。

  2. 行业标准适配：
    在医疗设备应用中，需确认替代型号是否符合 EN 60601-1 医用安全标准（可定制版本），建议联系沈阳分室获取认证文件
