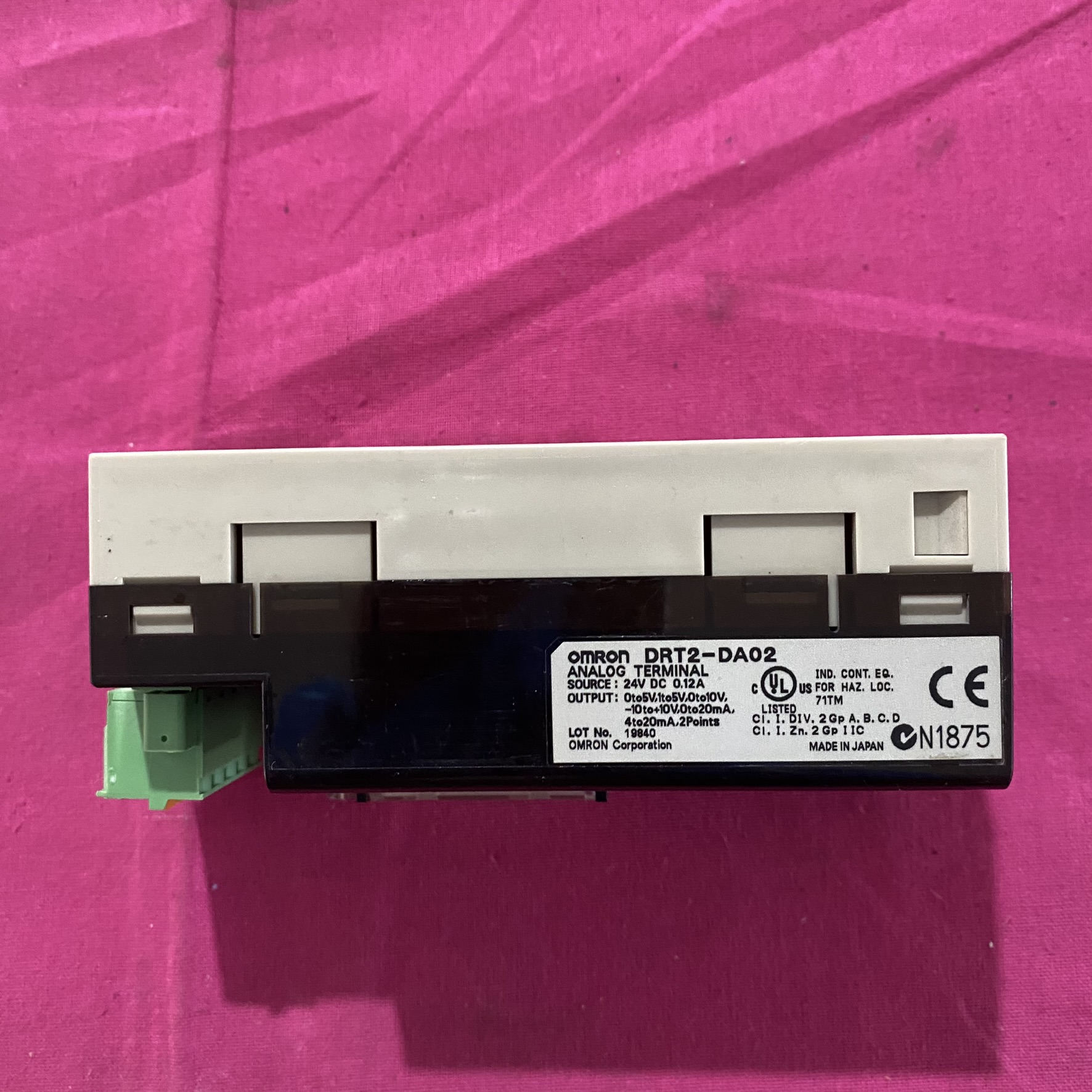

一、产品定位与核心参数

1. 设备类型与技术特性

• 模拟量输出特性：

• 2 路独立通道：支持电压（0-5V、1-5V、0-10V、-10-10V）和电流（0-20mA、4-20mA）输出，分辨率 1/6,000，精度 ±0.4% 满量程（25℃时）。

• 输出负载能力：电压输出时负载电阻≥1kΩ，电流输出时负载电阻≤600Ω，确保信号稳定性。

• 通信与电源：

• DeviceNet 通信：支持 125/250/500kbps 波特率，通过 5 芯屏蔽电缆 连接主站（如 CJ1W-DRM21），支持 T 分支器 和 终端电阻（DCN4-TM4）构建网络。

• 电源要求：通信电源 DC11-25V（由主站通过通信电缆供电），电流消耗 120mA（24V 时），符合 IEC 61000-4-4 工业抗干扰标准。

• 机械特性：

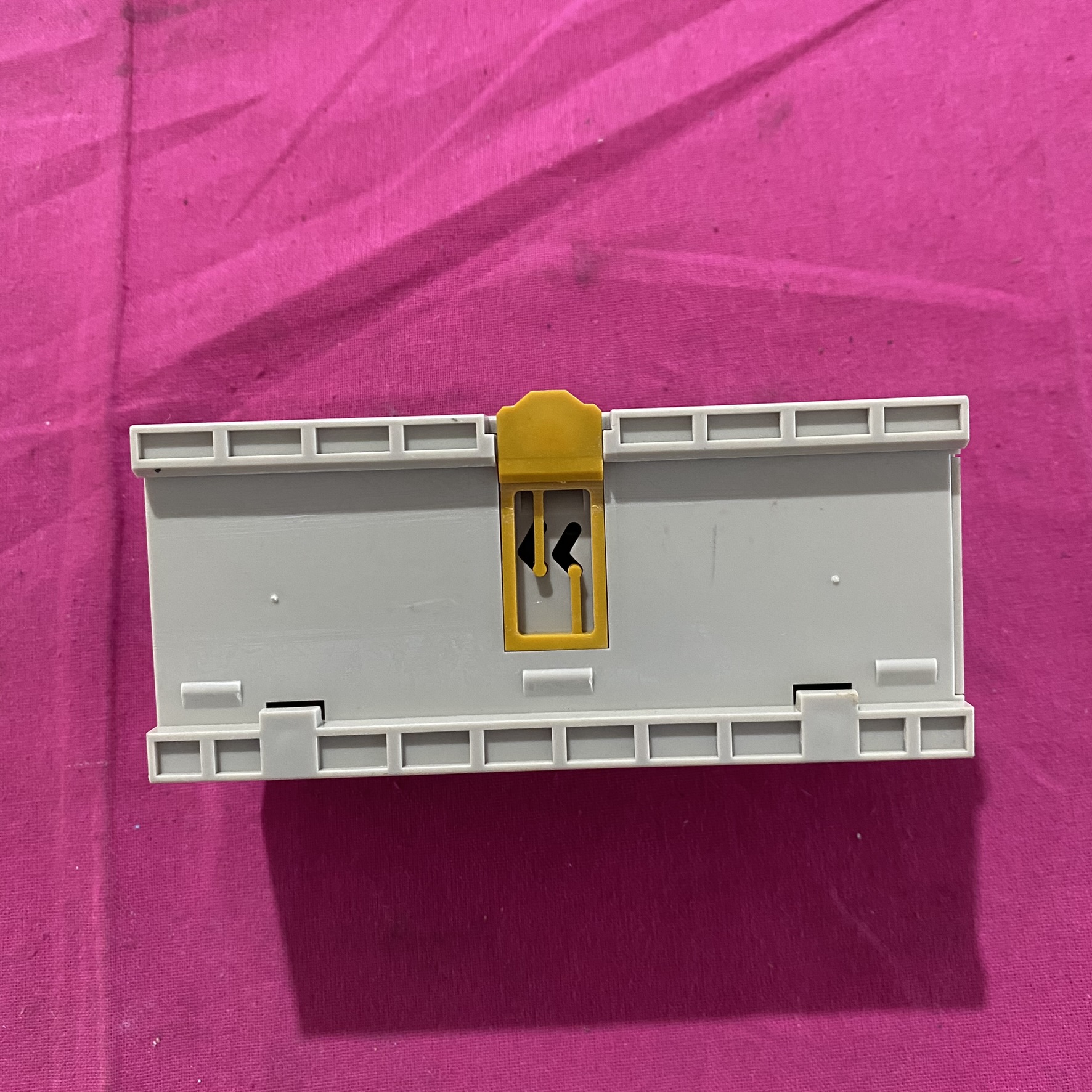

• DIN 导轨安装：尺寸 115mm×49.7mm×53.1mm，重量 0.3kg，支持水平 / 垂直安装，端子螺丝紧固力矩 0.5N·m。

2. 智能功能与诊断

• 内置计算功能：
  支持 定标（Scaling）、峰 / 底保持、比较器 等算法，可直接在模块内完成数据预处理，减少主站 CPU 负载。

• 故障自诊断：

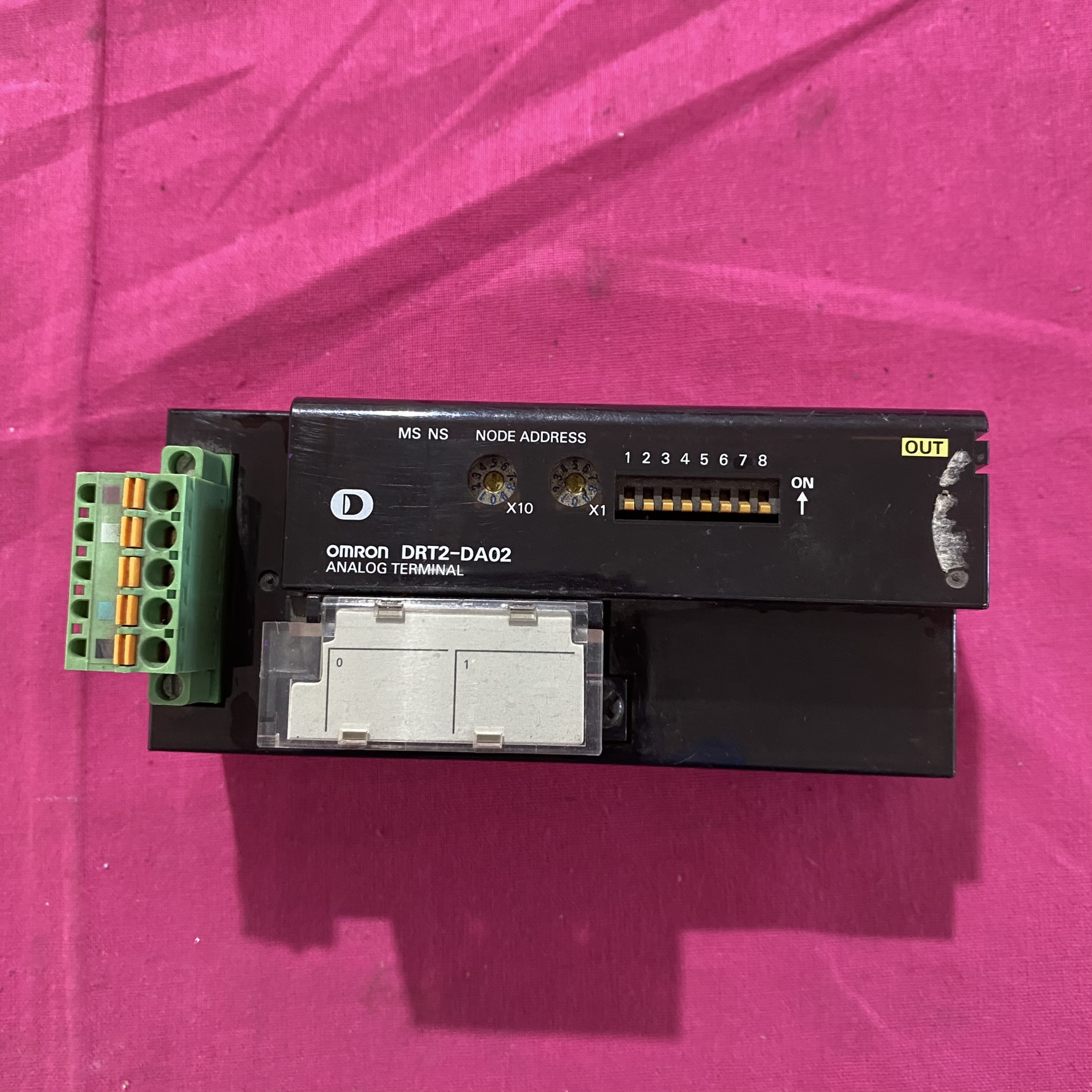

• 实时监测 通信电源电压、通信错误日志 和 输出状态，通过 LED 指示灯（PWR、COM、ERR）显示运行状态。

• 支持 断线检测 和 短路保护，确保输出回路安全。

二、系统架构与通信特性

1. DeviceNet 网络配置

• 主站兼容性：
  兼容欧姆龙 CJ1W-DRM21、CS1W-DRM21-V1 等 DeviceNet 主站模块，支持 固定分配 和 自由分配 两种 I/O 地址映射方式。

• 网络拓扑：

• 主干线长度：500kbps 时最大 100m，250kbps 时最大 250m，125kbps 时最大 500m，支线长度≤6m。

• 终端电阻：需在网络两端接入 120Ω 终端电阻（如 DCN4-TM4），防止信号反射。

2. 通信协议与配置工具

• 协议支持：
  遵循 DeviceNet 规范（IEC 62026-3），支持 过程数据通信（PDO）和 信息数据通信（SDO），可与第三方 DeviceNet 主站（如 Rockwell ControlLogix）兼容。

• 配置软件：
  使用 CX-Integrator 或 DeviceNet Configurator 进行参数设置，包括 输出信号范围、站号、波特率 及 诊断阈值。

三、典型应用场景

1. 过程自动化控制

• 温度调节系统：
  与欧姆龙 E5CC 温控器 联动，通过 4-20mA 信号控制固态继电器（SSR），实现高精度温度闭环控制，适用于注塑机、烘箱等设备。

• 电机驱动控制：
  通过 0-10V 信号调节变频器（如 3G3JV）的输出频率，配合 CJ 系列 PLC 实现输送带速度平滑调节，支持多电机同步控制。

2. 设备状态监控

• 能源管理系统：
  在智能电表（如 3G3EV）中，通过 4-20mA 信号上传实时能耗数据至 PLC，结合 CX-Integrator 实现设备能效分析和异常预警。

• 楼宇自动化：
  控制电动调节阀开度，调节空调系统的冷冻水流量，配合 D4NL 安全门开关 实现设备间的安全联锁。

3. 高精度模拟量输出

• 半导体设备：
  在晶圆切割机中，通过 -10-10V 信号 控制伺服驱动器（如 R88D）的位置指令，配合 DRT2-AD04H 模拟量输入模块 实现闭环位置控制，精度达 ±0.01mm。

• 医疗设备：
  在高压灭菌器中，通过 0-20mA 信号调节蒸汽阀开度，确保温度均匀性，符合 EN 60601-1 医用安全标准（需定制版本）。

四、安装与接线规范

1. 硬件安装要求

• 抗振动设计：
  在机床等振动环境中，需使用 钢质 DIN 导轨（如 PFP-100N2）并紧固端子螺丝，防止接点松动。

• 通信电缆连接：

• 使用 DeviceNet 专用 5 芯电缆（如 DCA2-5C10），屏蔽层单端接地，避免与动力线并行敷设。

• 主干线两端必须接入 终端电阻，支线长度超过 6m 时需增加 中继器（如 DCN1-1C）。

2. 电气接线指南

• 模拟量输出接线：

• 电压输出：将 V+、V - 端子连接至负载（如变频器模拟量输入），确保负载电阻≥1kΩ。

• 电流输出：将 I+、I - 端子连接至负载，确保负载电阻≤600Ω，同时短接 V - 与 I - 端子。

• 通信接线：

• 主站模块（如 CJ1W-DRM21）的 TX+、TX - 端子通过 T 分支器连接至 DRT2-DA02 的 RX+、RX - 端子，确保波特率一致。

3. 调试步骤

1. 网络拓扑验证：
   使用 CX-Integrator 在线扫描网络，确认 DRT2-DA02 的节点号（默认 01）和通信状态（绿色 LED 常亮）。

2. 输出校准：
   通过 DeviceNet Configurator 写入满量程数据（如 1770Hex 对应 0-10V），使用万用表实测输出值，偏差超过 ±0.5% 时需重新校准。

3. 故障模拟测试：
   断开通信电缆或模拟负载短路，验证模块是否触发 ERR 灯闪烁 并通过主站发送故障代码（如 0x05 表示通信中断）。

4.

五、技术支持与本地化服务

1. 官方技术支持渠道

• 全国客服热线：400-820-4535（按 1 转接工业自动化部门），提供网络配置指导及故障排查支持。

• 沈阳分室：
  地址：沈阳市和平区和平北大街 69 号总统大厦 A 座 909 室
  电话：024-2281-5131，可提供 DRT2-DA02 现货 及 DeviceNet 网络搭建服务。

2. 授权经销商服务

• DRT2-DA02 及配套模块（如 DCN4-TM4 终端电阻）；

• 定制化编程服务（如 “DRT2-DA02 与 CJ1W-DRM21 的联动配置”）。

六、故障诊断与维护

1. 常见故障及解决

• 无输出信号：

• 检查通信电源电压（DC11-25V）及负载接线是否正确；

• 使用 DeviceNet Configurator 读取模块状态寄存器，确认是否因过流触发保护（代码 0x0A）。

• 通信中断：

• 检查波特率设置是否与主站一致（如主站设为 250kbps，模块 DIP 开关需全部置 OFF）；

• 更换 T 分支器或终端电阻，排除硬件故障。

• 输出精度偏差：

• 使用 高精度校准源（如 FLUKE 5700A）重新标定，调整模块内部参数（FUNC→03）。

2. 定期维护

• 每 6 个月检查：

1. 端子连接：使用扭矩扳手复查螺丝紧固度（0.5N・m）；

2. 通信电缆：检查屏蔽层接地是否可靠，测量电缆阻抗（应≤120Ω）；

3. 输出精度：对比实际输出值与模块设定值，偏差超过 ±1% 时需重新校准。

七、扩展应用与升级建议

1. 多模块协同控制方案

• 冗余配置：
  2 台 DRT2-DA02 并联，通过 DeviceNet 安全通信协议 同步输出数据，提升系统可靠性（如半导体晶圆烘箱）。

• 混合 I/O 网络：
  与 DRT2-ID16 数字输入模块 和 DRT2-OD16 数字输出模块 组合使用，构建 模拟量 + 数字量 混合控制网络，支持复杂逻辑运算。

2. 智能化升级方案

• 更高分辨率：16 位精度（1/65,536），支持 ±0.1% 满量程精度；

• 实时以太网通信：支持 EtherCAT 和 Ethernet/IP，通信周期缩短至 100μs 级；

• 边缘计算功能：内置 PLCopen 运动控制算法，可直接实现电子齿轮、同步控制等复杂功能。

八、合规性文件管理

1. 出口认证：
   若设备需出口欧盟，需向欧姆龙申请 CE 认证原始文件（包含 EMC 测试数据），并确保模块已通过 EN 61000-6-2 工业环境标准认证。

2. 行业标准适配：
   在医疗设备中使用时，需确认模块是否符合 EN 60601-1 医用安全标准（可定制版本），建议联系沈阳分室获取认证文件。
