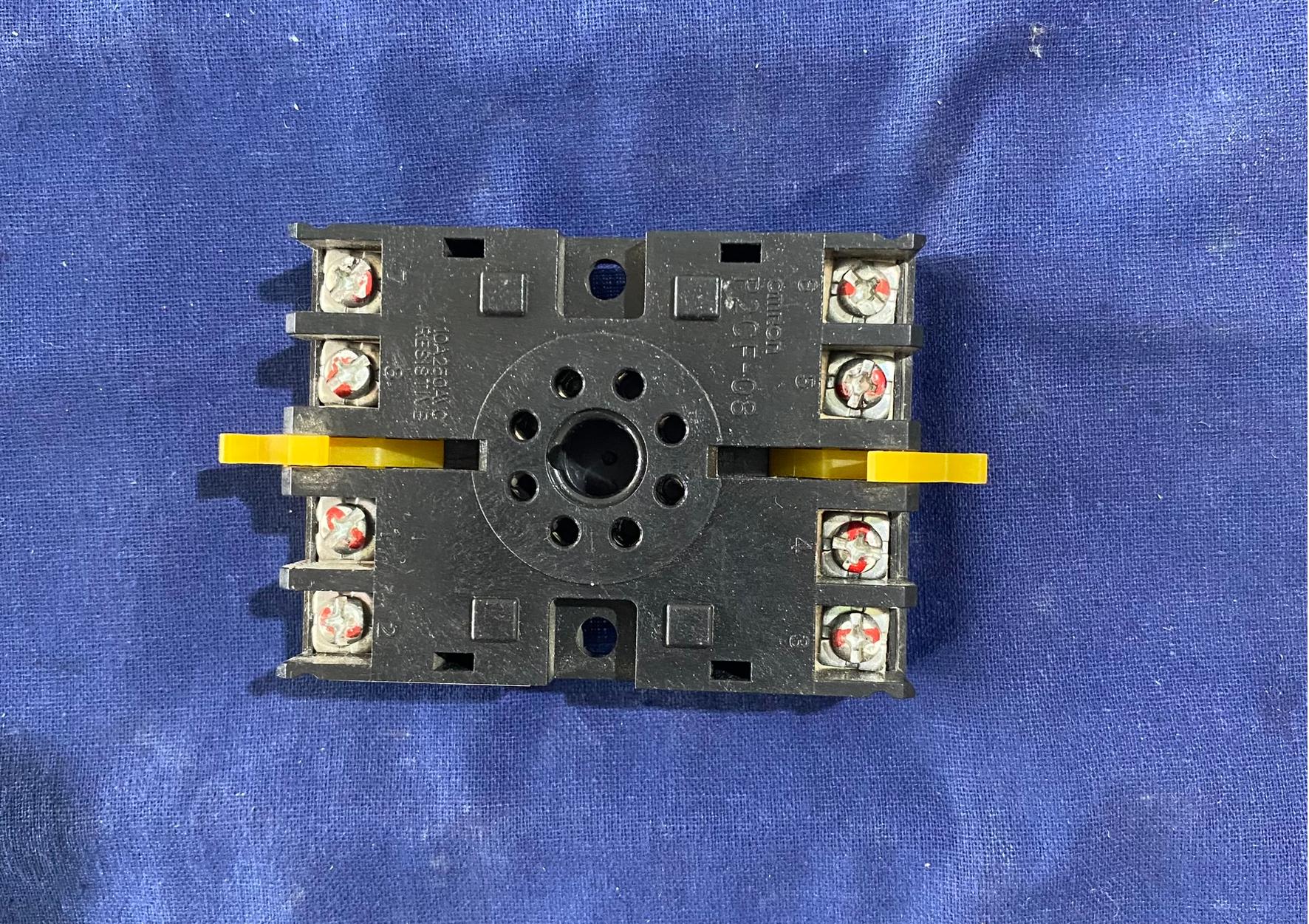

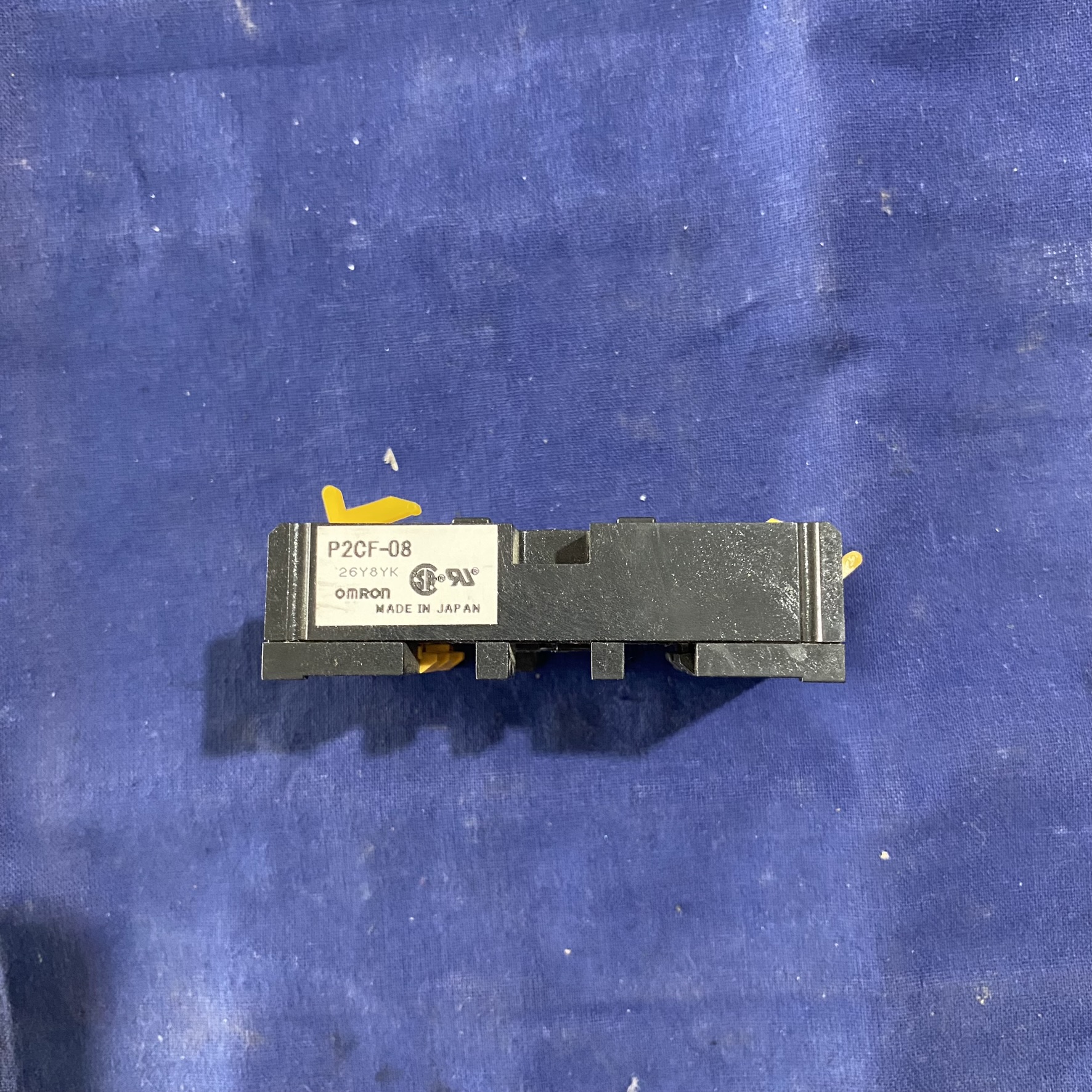

OMRON 欧姆龙 P2CF-08 表面连接插座

一、核心功能与技术参数

1. 电气规格

• 额定电流：连续通电电流 5A，最大负载电流 6A（AC250V 阻性负载）。

• 耐压与绝缘：端子间耐电压 AC2000V（1 分钟），绝缘电阻 ≥1000MΩ（DC500V 测试）。

• 适用电压范围：兼容 100-240V AC 或 12-48V DC 电源（具体取决于适配的主设备）。

2. 物理特性

• 尺寸：约 50mm（长）×70mm（宽）×23.32mm（高），适配标准 DIN 导轨 或螺丝安装。

• 质量：约 55g，采用阻燃材料，符合 RoHS 环保指令。

• 引脚设计：非对称 8 引脚布局，引脚间距 7.8mm，螺钉规格 M3×7.5，确保稳固连接。

3. 认证标准

• 通过 UL、CSA、CE 等国际认证，兼容 EAR99 海关编码，适用于全球工业环境。

二、适配设备与应用场景

1. 兼容型号

• 定时器：H3CR-A8、H3CR-F8、H5CN、H5CZ 等系列。

• 计数器：H7CZ-L8、H7CN（8 引脚型）。

• 温控器：E5C2、E5CS（8 引脚型）。

• 其他设备：支持与 H3BA、H3CA 等系列时间继电器配套使用。

•

2. 典型应用

• 工业自动化：用于 PLC 控制系统、机械臂的信号切换，支持高频次动作（电气寿命 10 万次以上）。

• 过程控制：在化工、水处理中实现流程定时控制，提升系统稳定性。

• 设备运维：搭配 H3CR-A8E 多功能定时器，降低维护成本。

三、安装与使用注意事项

1. 安装方式

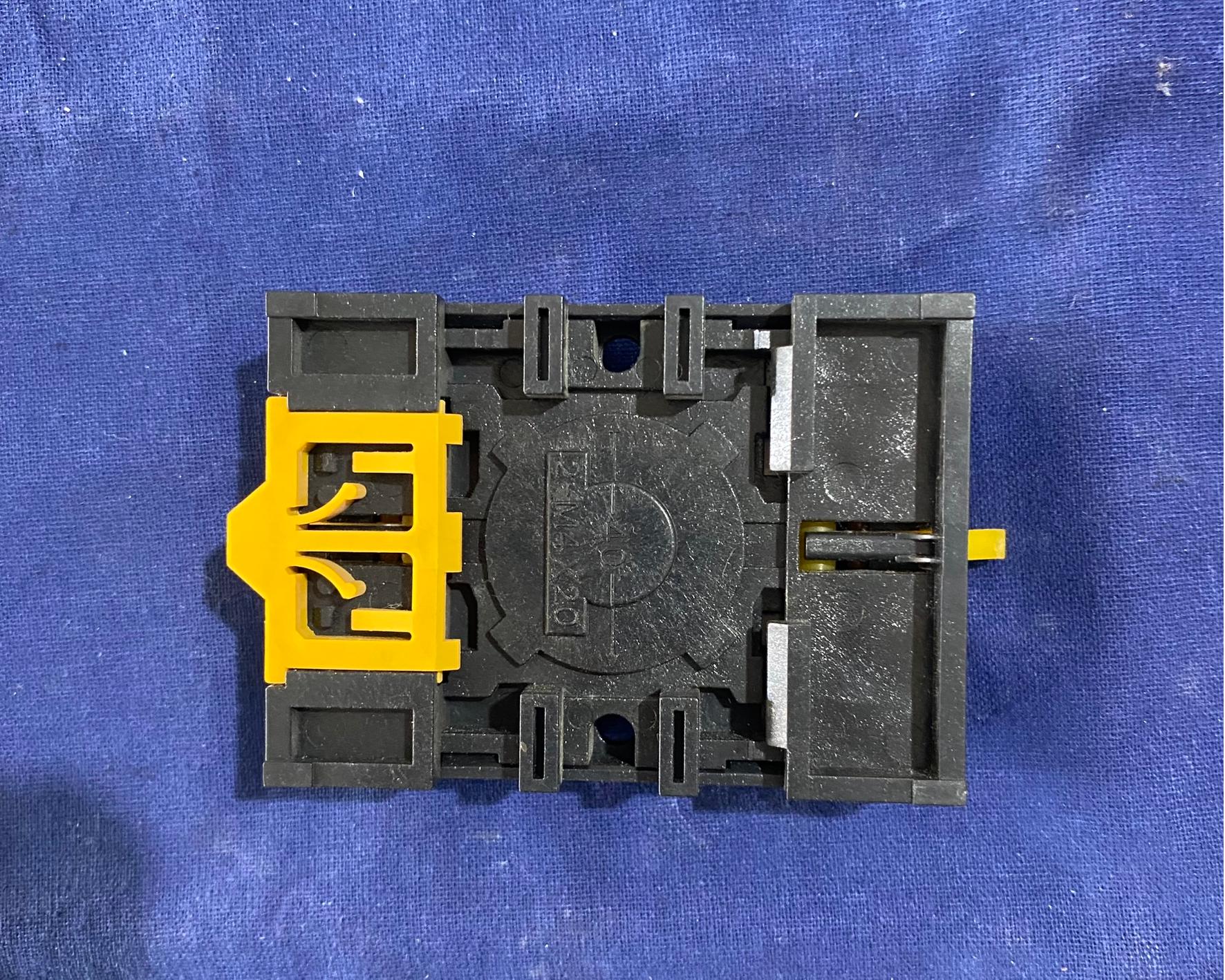

• DIN 导轨安装：直接卡扣固定，支持密集排布（需保留 15mm 以上间距 以确保散热和操作空间）。

• 螺丝安装：面板厚度建议 1-2mm，使用 M3 螺丝紧固，扭矩需控制在 1.08N·m 以内以避免端子损坏。

2. 接线规范

• 引脚定义：适配设备的引脚功能（如电源、信号输入、输出）需严格对应，例如 H3CR-F8 的引脚分配为电源（13-14）、限时接点（10-8、11-7 等）。

• 配线建议：输入信号线应与强电线路隔离，推荐使用屏蔽线以减少电磁干扰。

3. 环境要求

• 工作温度：-10℃ 至 +55℃（无结冰），存储温度：-25℃ 至 +65℃。

• 湿度：相对湿度 35%-85%，避免在高粉尘或腐蚀性气体环境中使用。
