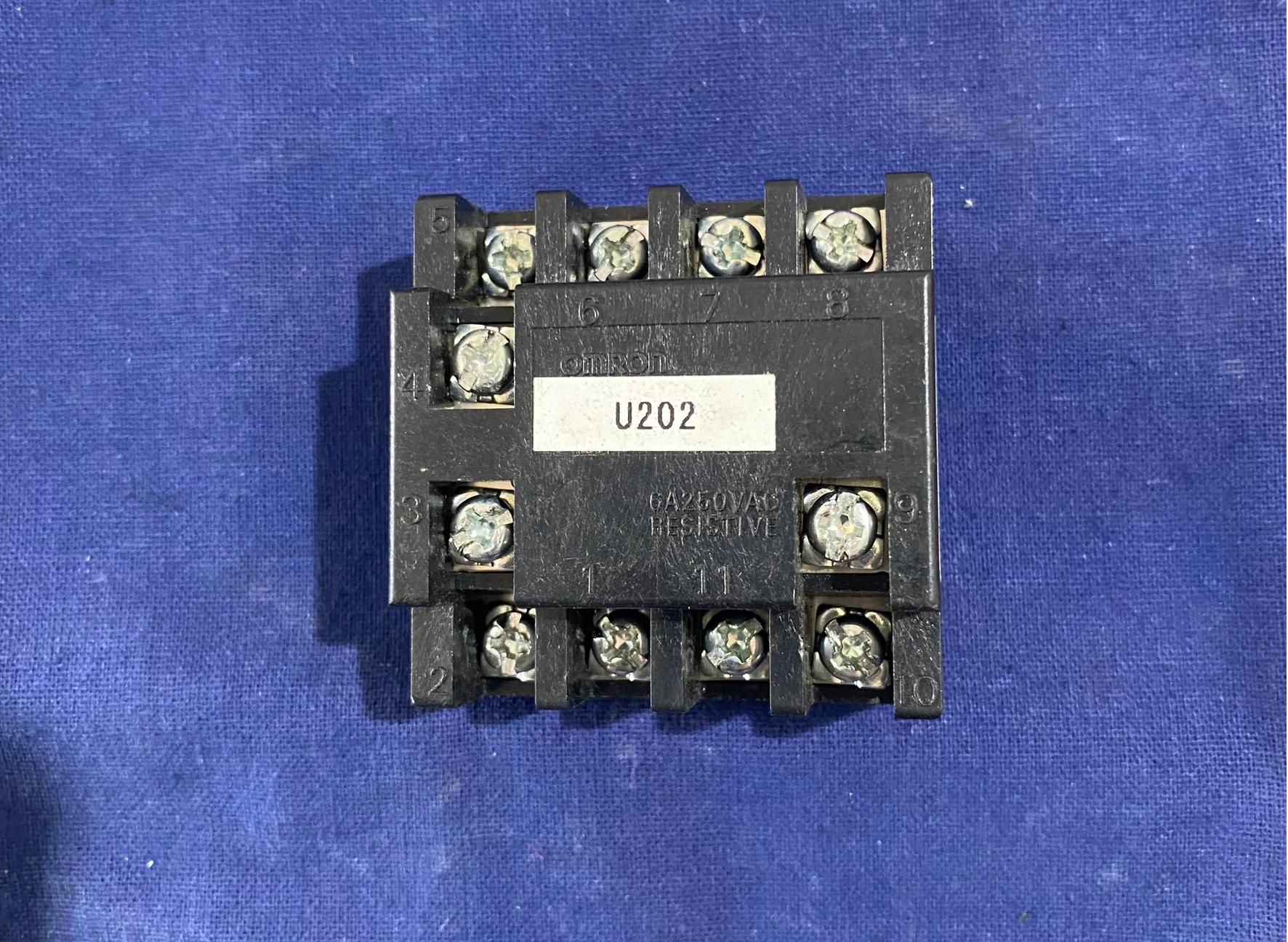

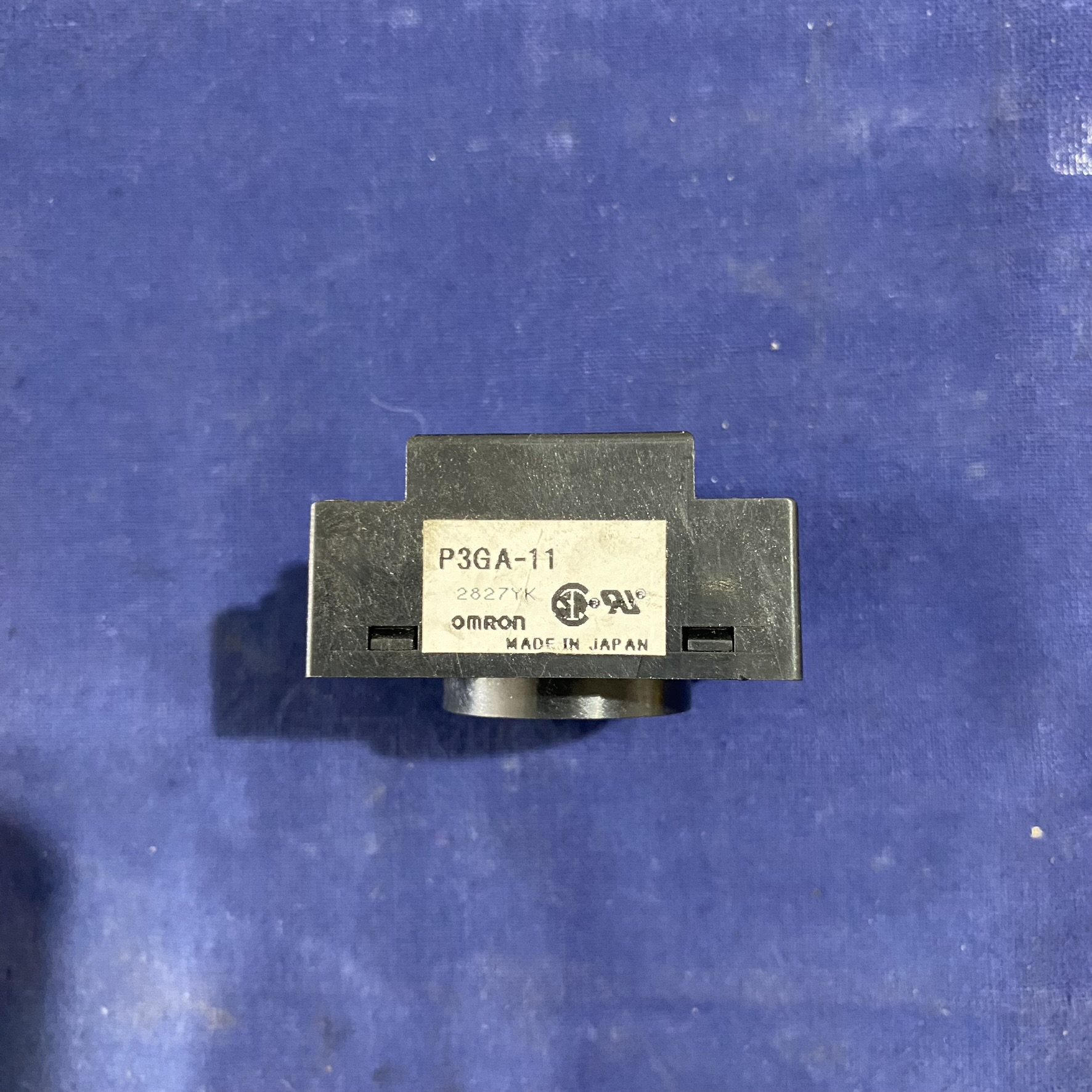

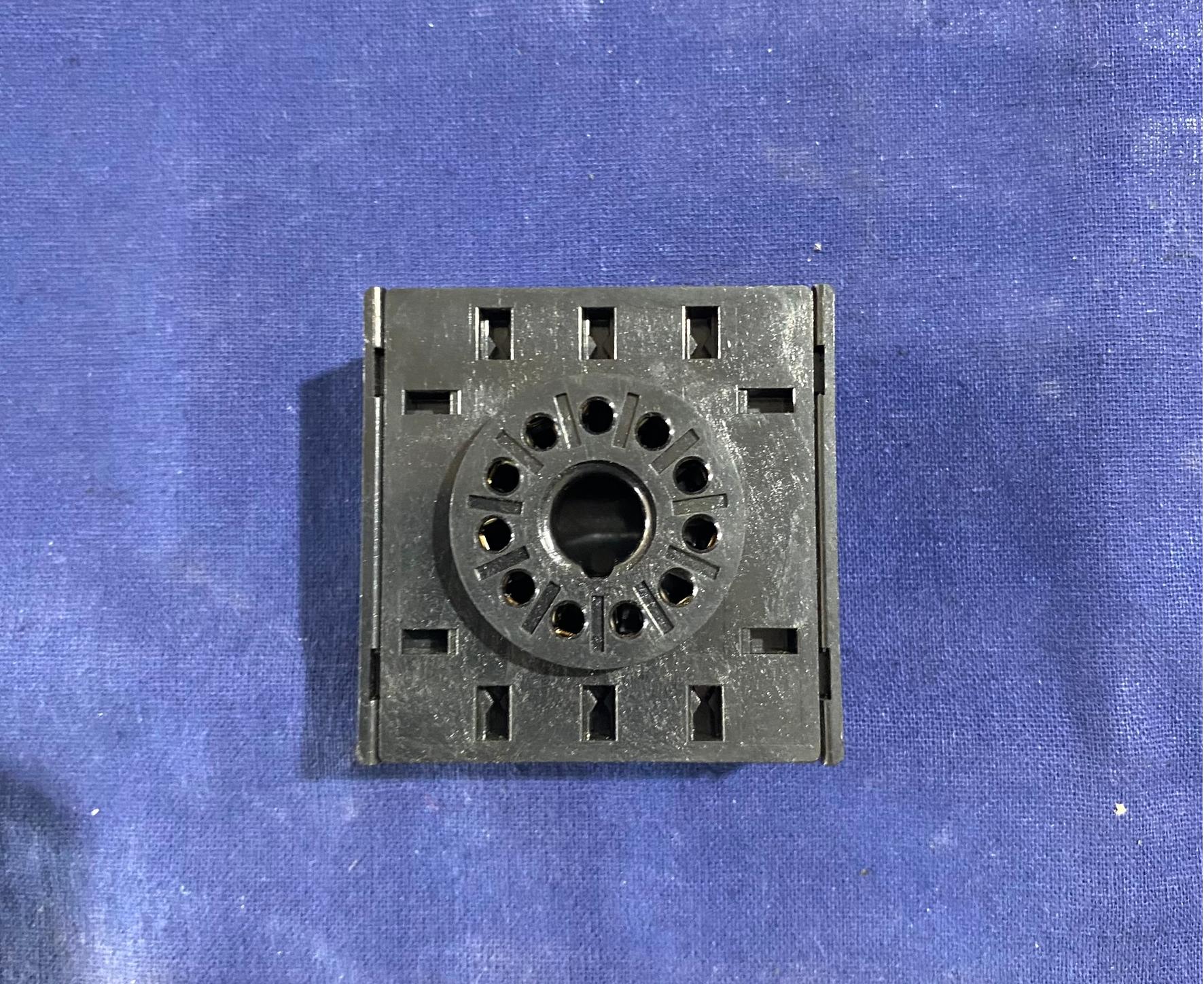

OMRON 欧姆龙 P3GA-11 继电器底座

一、产品定位与功能

1. 电气连接：提供 11 个引脚的可靠接点，支持电流额定值 6A（AC/DC 240V），适用于工业环境中的中等负载控制。

2. 机械固定：采用面板安装设计（Panel Mounting），通过螺丝紧固实现稳定安装，可适配标准 DIN 导轨或控制柜面板。

3. 兼容性：兼容以下欧姆龙设备系列：

• 定时器：H3CA、H3CR、H5CN、H5CX 系列

• 温度调节器：E5CN、E5CS 系列

• 计数器：部分型号需通过转接适配

• 温控器：E5CC 系列（需搭配端子盖 Y92A-48G 实现防指触保护）

二、技术参数与设计特点

1. 电气规格：

• 额定电流：6A（AC/DC 240V）

• 接点材质：AgSnIn 合金（高抗焊性，适合感性负载）

• 安全认证：通过 UL/CSA 认证，符合北美安全标准。

• 防护等级：需搭配端子盖（Y92A-48G）实现 IP66 防水等级。

2. 机械规格：

• 尺寸：深度约 32.5mm，适配 48×48mm 面板开孔。

• 安装方式：背面连接（Back Surface Connection），端子方向向后，节省控制柜空间。

• 重量：约 47g，轻量化设计便于密集安装。

•

3. 设计优势：

• 防指触保护：标配端子盖（Y92A-48G），避免误触风险。

• 抗震性：采用自扣式 PCB 端子，确保振动环境下的连接稳定性。

• 兼容性扩展：可通过转接适配器（如 Y92F-30）适配其他尺寸面板。

三、典型应用场景

1. 工业自动化控制：

• 配合 H3CR 系列定时器实现设备启停时序控制。

• 连接 E5CC 温控器，用于加热 / 冷却系统的温度调节。

2. 能源与电力：

• 与 K6EL 系列信号转换器搭配，实现多通道信号分配。

• 在电机控制回路中，作为继电器输出端的接口载体。

3. 设备维护与升级：

• 替代旧型号插座时，可直接兼容 H3AM 系列定时器的安装孔位（需配合适配器 Y92F-38）。

• 支持快速更换继电器模块，减少停机时间。
