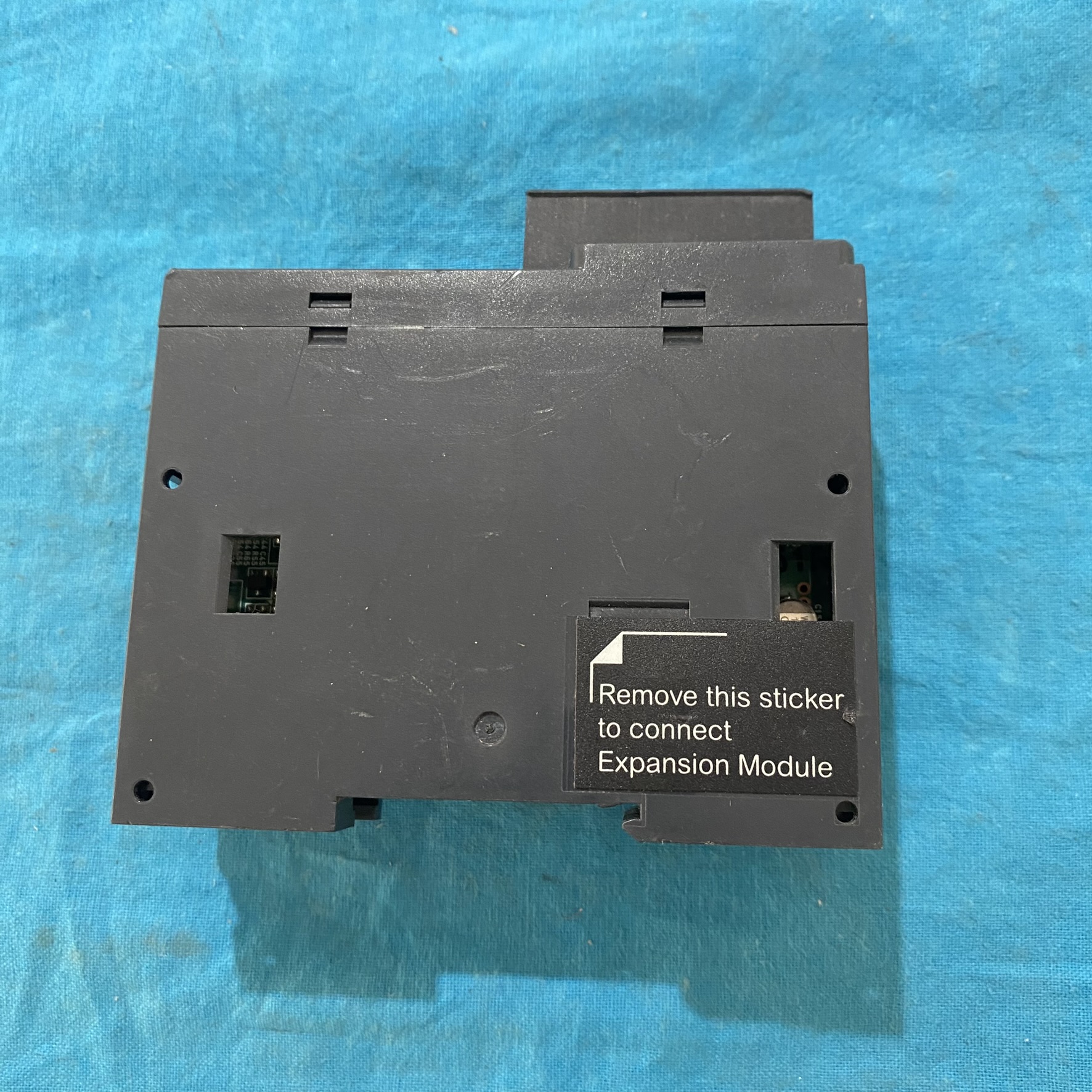

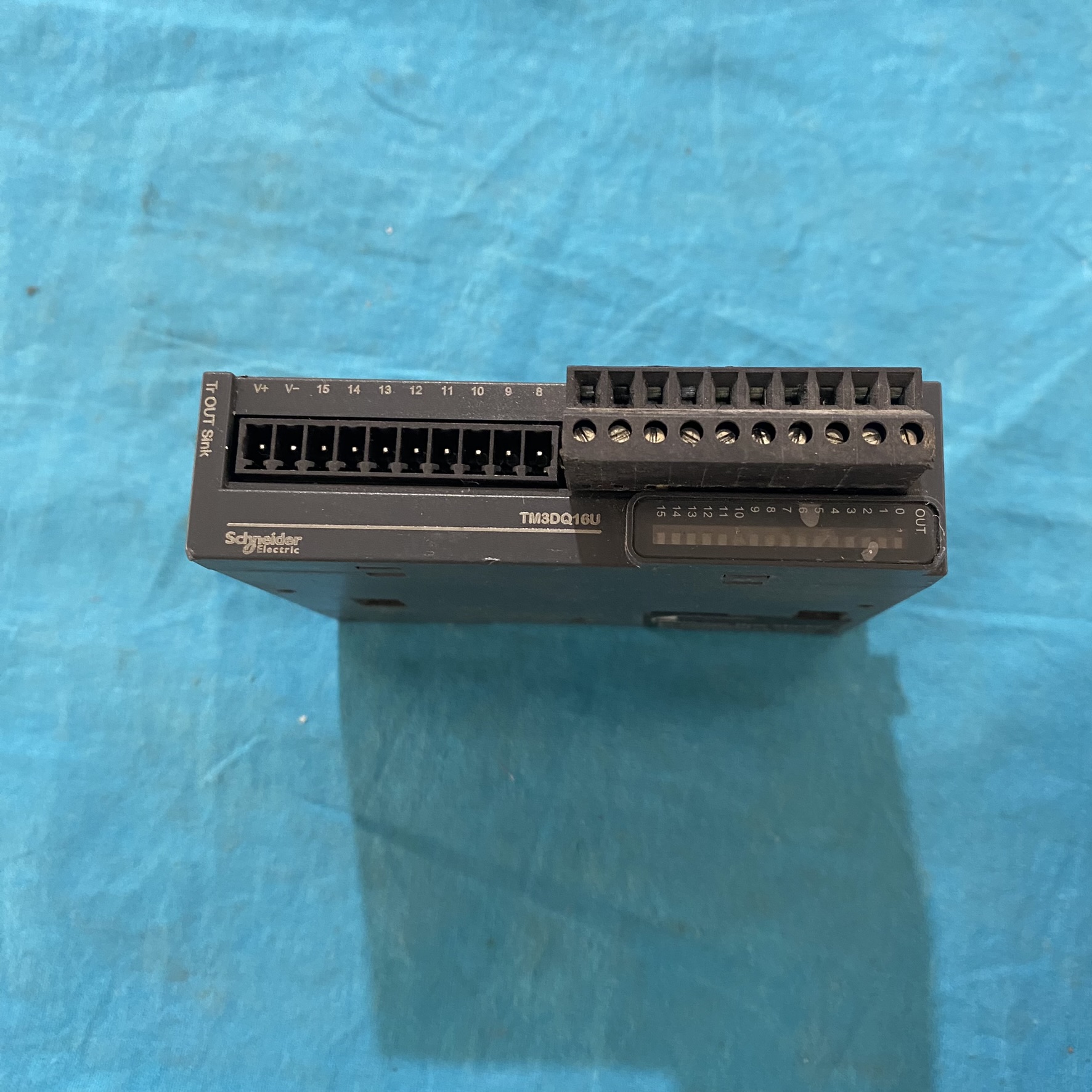

一、核心技术参数与功能特性

1. 输出能力与信号处理

• 通道配置：16 路独立漏极（NPN）晶体管输出，支持负逻辑控制，适用于驱动电磁阀、继电器、指示灯等负载。

• 电气规格：

• 额定电压：24V DC（±10%），每通道最大输出电流 0.4A，公共端最大电流 2A，满足中小功率设备驱动需求。

• 开关频率：最高 1kHz，适应高频控制场景（如步进电机脉冲输出）。

• 输出保护：内置过流保护（自动复位）及反极性保护，降低设备损坏风险。

2. 硬件与可靠性设计

• 环境适应性：

• 工作温度：-10℃~+55℃，存储温度：-40℃~+70℃，适应沈阳冬季车间低温（-15℃）及夏季高温（40℃）环境。

• 防护等级：IP20（面板 IP30），防尘设计，可安装于控制柜内。

• 抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，内置 EMC 滤波器，可直接部署于变频器附近。

• 安装方式：标准 35mm DIN 导轨安装，支持并排密集部署（模块宽度仅 23.6mm）。

3. 诊断与维护功能

• 状态指示：

• LED 指示灯：每通道配备独立状态灯，实时显示输出通断状态（绿色亮表示导通）。

• 故障诊断：自动检测输出短路、过温，触发模块级报警（橙色灯闪烁）。

• 参数存储：支持 EEPROM 存储配置参数，更换模块后无需重新编程。

二、典型应用场景与系统集成

1. 汽车生产线设备控制

• 案例：沈阳某汽车厂焊装线中，TM3DQ16U 通过双路输出控制焊接机器人夹具电磁阀。当 PLC 发出焊接指令时，模块同步驱动夹具夹紧（输出通道 1-2）及焊接电源启动（输出通道 3-4），响应时间≤10ms，确保焊接精度（误差≤0.1mm）。

• 技术优势：

• 负载分组控制：8 通道为一组，支持独立电源供电（如 24V DC/2A），避免单点故障影响整线。

• 安全联锁：与急停按钮联动，触发时切断所有输出，符合 ISO 13850 紧急停止标准。

2. 物流分拣系统同步控制

• 案例：沈阳某物流中心自动分拣机中，TM3DQ16U 驱动 16 组推板气缸，根据扫码器识别的订单信息动态调整推板位置。通过 Modbus RTU 协议与 PLC 通信，实现分拣效率提升 20%（从 500 件 / 小时增至 600 件 / 小时）。

• 实施细节：

• 信号隔离：采用继电器隔离模块（如 RM4810），防止感性负载反电动势损坏模块。

• 动态负载测试：使用示波器检测输出波形，确保脉冲宽度稳定性（偏差≤±5%）。

3. 楼宇自动化系统联动

• 案例：沈阳某商业综合体HVAC 系统中，TM3DQ16U 控制 16 台风机盘管电动阀。当 BA 系统检测到室内温度超过设定值（如 26℃）时，模块驱动对应阀门开启（输出通道 5-8），同时触发走廊照明调节（输出通道 9-12），实现能耗优化（节能 15%）。

• 技术亮点：

• 时间分片控制：通过 PLC 程序实现阀门分时开启（间隔 0.5 秒），避免瞬间电流冲击。

• 冗余设计：关键通道（如消防排烟阀）采用双模块并联，确保系统可靠性。

三、沈阳本地化支持资源

1. 官方与代理渠道

• 施耐德电气沈阳办事处：

• 地址：沈阳市沈河区青年大街 1-1 号市府恒隆广场办公楼 1 座 32 层。

• 服务范围：提供硬件选型（如根据负载类型推荐模块型号）、协议调试（如 EtherNet/IP 配置）及固件升级（需预约）。

• 联系方式：024-2396-8888（技术支持），sales_sy@schneider.com（商务咨询）。

• 沈阳欣鹭德成套控制设备有限公司（核心代理商）：

• 地址：沈阳市铁西区兴工北街 64 号。

• 服务范围：常备 TM3DQ16U 现货（含税价约6,800 元 / 台），提供48 小时到货及现场安装指导。

2. 第三方技术服务

• 沈阳振通检测技术有限公司（铁西区）：

• 服务项目：输出通道耐压测试（250V AC/1 分钟）、绝缘电阻测量（≥100MΩ）。

• 费用参考：单点检测约 300 元。

•

四、安装与调试指南

1. 硬件接线与配置

• 接线规范：

• 电源连接：使用截面积≥0.75mm² 的双绞线，正极接 L+，负极接 M（公共端）。

• 负载接线：输出端（Q0.0-Q15.7）通过继电器或固态继电器连接负载，确保回路电流≤0.4A。

• 模块配置：

• 通过EcoStruxure Machine Expert 软件设置：

1. 选择输出类型为 “Transistor NPN”。

2. 启用过流保护功能（阈值 0.5A）。

3. 配置输出响应时间（默认 5ms，可调整至 1ms）。

2. 关键参数验证

• 信号完整性测试：

• 使用万用表测量输出电压：导通时≤0.5V，关断时≥23V。

• 模拟负载测试：连接 24V/100mA 电阻，测量电流偏差≤±5%。

• 冗余功能测试（系统级）：

• 模拟主模块故障，验证备用模块是否自动接管控制（需配合双 PLC 架构）。

3. 典型系统架构

[Modbus TCP总线耦合器] → [TM3DQ16U模块] → [继电器/电磁阀]
   ↗️                ↗️                ↗️
   ├─ 24V DC电源      ├─ 输出信号      ├─ 负载设备
   └─ PLC控制器       └─ 状态反馈      └─ 安全联锁

五、维护与升级建议

1. 定期维护

• 每季度：

• 清洁模块表面灰尘（使用压缩空气），确保散热良好。

• 检查端子紧固性（推荐力矩 1.5N・m），防止振动导致接触不良。

• 每年：

• 用示波器检测输出波形，验证上升 / 下降时间（应≤100ns）。

• 更换老化电缆（使用超 5 年的电缆需测试电容值≤250pF/m）。

2. 升级路径

• 性能提升：

• 若需更高密度输出，可升级至TM3DQ32UK（32 通道，HE10 连接器，含税价约 12,000 元 / 台）。

• 对于高速脉冲输出场景，推荐TM3DQ16T（源极输出，支持 20kHz 频率）。

• 智能化改造：

• 集成EcoStruxure IoT 平台，实现设备状态远程监控（如输出次数、累计运行时间）。

六、技术文档与培训资源

1. 官方文档：

• 施耐德官网下载《TM3 数字量输出模块用户手册》（含接线图、参数表）及《Modicon TM3 系统配置指南》。

• 沈阳办事处可提供纸质手册（需现场登记）。

2. 培训服务：

• 施耐德每年在沈阳举办 **“工业自动化实战培训”**（2 天，费用 2,800 元 / 人），涵盖模块配置、故障诊断及协议调试。

• 在线平台Schneider Learning Center提供免费入门课程（如《PLC 输出模块基础》）
