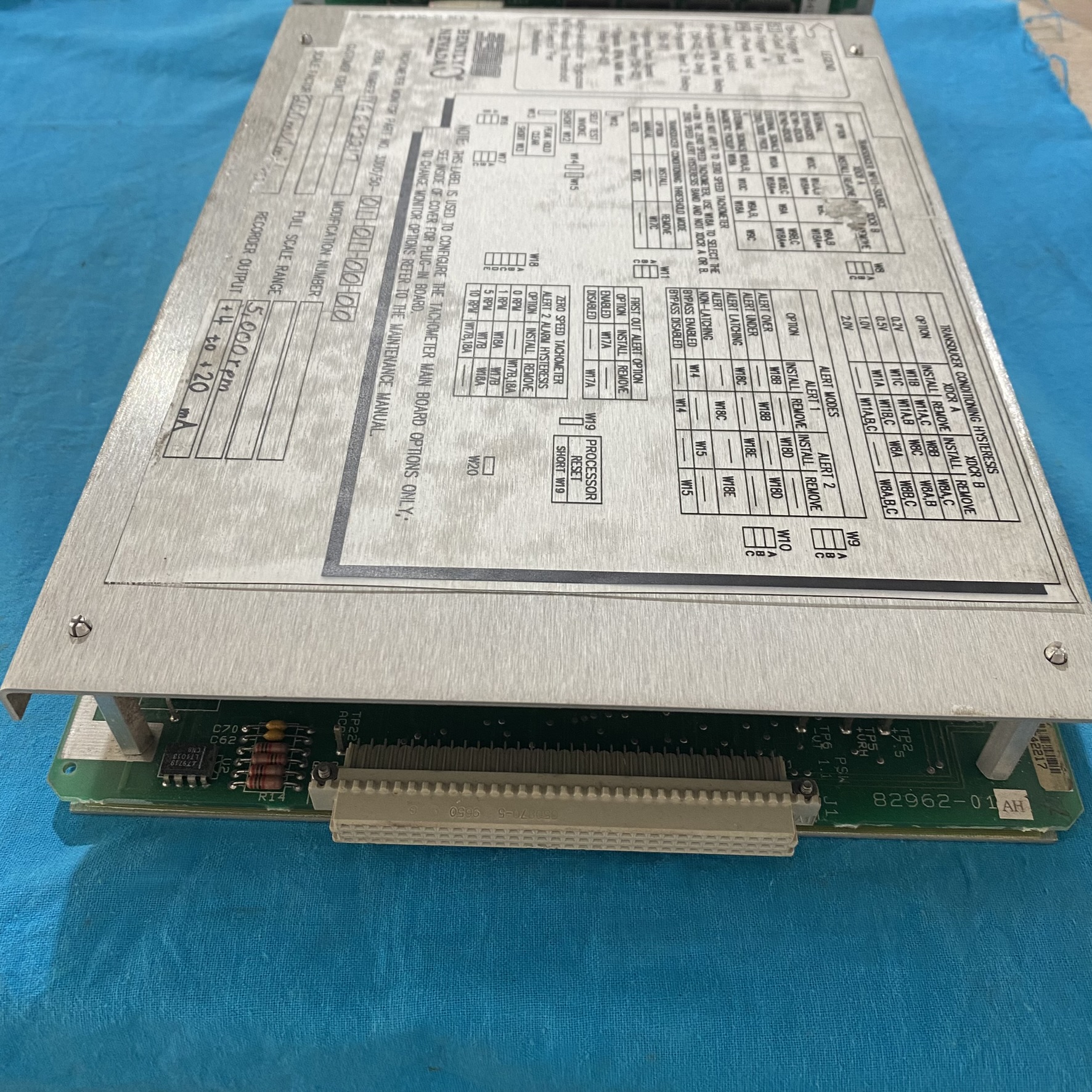

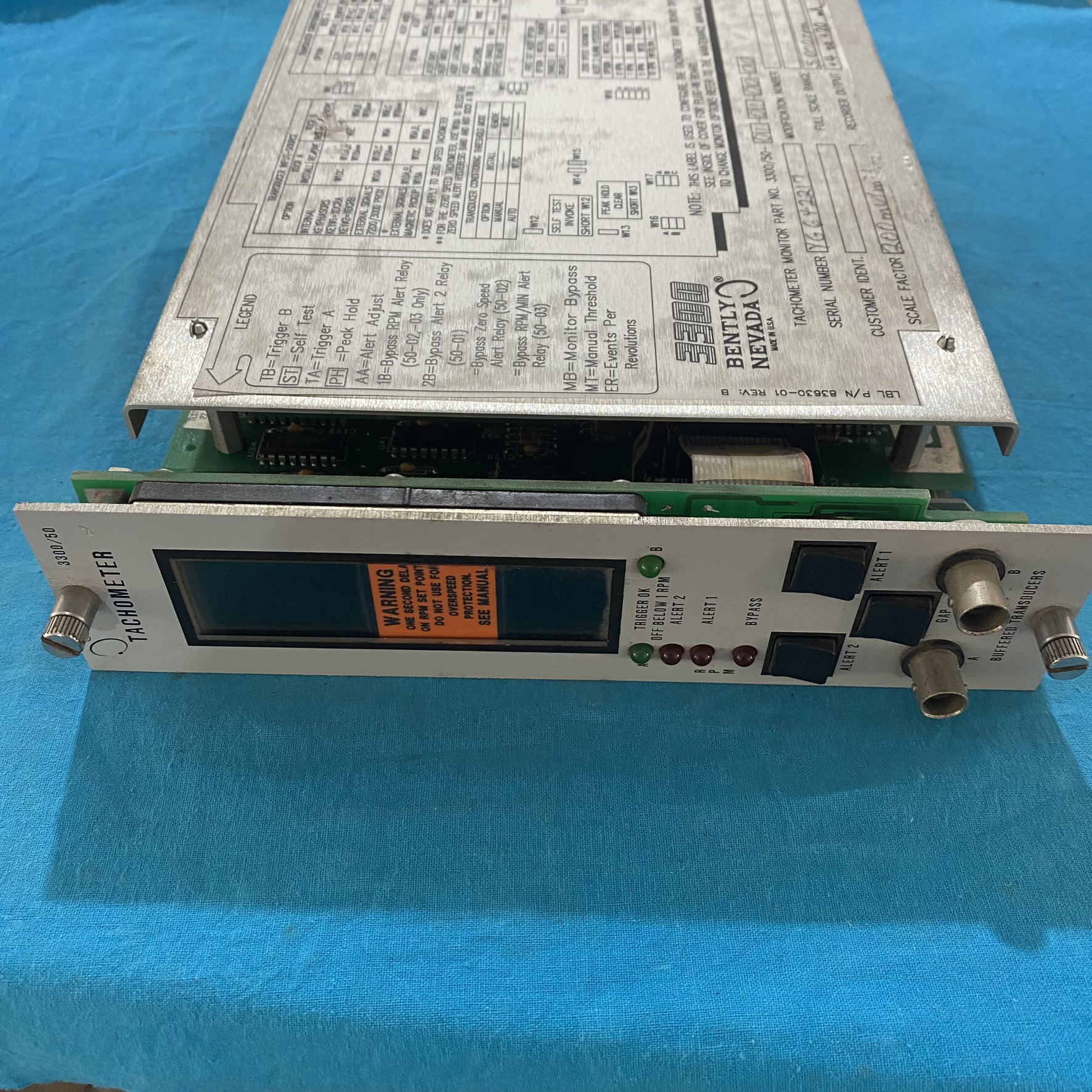

BENTLY 3300/50-01-01-00-00双冗余转速监测模块

发布时间: 2025-08-13 14:25

BENTLY 3300/50-01-01-00-00 是GE Bently Nevada推出的3500 系列双冗余转速监测模块，专为工业旋转机械设计，提供高精度转速测量、反转检测及保护功能

商品信息

一、核心技术参数与功能特性

1. 测量能力与信号处理

输入类型：支持涡流传感器（如 3300 XL 系列）或磁电传感器，兼容单 / 双通道输入，内置表决逻辑（2 选 2 或 3 选 2），降低单传感器故障误报风险。
测量范围：

转速：0-99,999 RPM（分辨率 0.1 RPM），支持正反转速检测。
加速度：0-100,000 RPM/s，适用于启动 / 停机阶段动态监测。
反转检测：可识别转子反转方向及次数（需配置方向传感器）。

输出信号：

模拟输出：双路 4-20mA（对应转速 / 加速度），负载能力≤600Ω。
数字输出：继电器触点（30V DC/5A），支持报警 / 停机逻辑触发。

2. 硬件与可靠性设计

防护等级：IP20（需控制柜内安装），工作温度 - 30~+65℃，存储温度 - 40~+85℃，适应沈阳冬季车间低温及夏季高温环境。
电源与功耗：24V DC±10% 供电，功耗≤5W，支持冗余电源输入（需外部二极管）。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，内置 EMC 滤波器，可直接安装在变频器、电机附近。

3. 诊断与维护功能

状态指示：

LED 指示灯：OK（绿色）、Alert（黄色）、Bypass（橙色），快速定位模块状态。
峰值保持：存储历史最高转速、反转次数，支持手动复位。

自诊断功能：

实时监测传感器断线、电源异常、内部电路故障，自动触发报警并记录事件日志。

二、典型应用场景与系统集成

1. 汽轮机超速保护

案例：沈阳某热电厂的300MW 汽轮机中，3300/50-01-01-00-00 通过涡流传感器（3300 XL 8mm）实时监测转子转速。当转速超过 110% 额定值（如 3300 RPM→3630 RPM）时，模块触发继电器切断汽轮机进汽阀，并通过 Modbus RTU 协议将报警信号上传至 DCS 系统。
技术优势：

冗余配置：双通道传感器 + 双电源模块，确保 “三取二” 逻辑可靠性。
动态响应：负载突变时输出信号恢复时间≤200μs，满足 API 670 标准对超速保护的严苛要求。

2. 压缩机反转监测

案例：沈阳某石化厂的离心式压缩机中，3300/50-01-01-00-00 通过磁电传感器（如 3300/32）监测转子方向。当检测到反转（如 - 50 RPM）时，模块触发声光报警并联锁关闭出口阀，防止介质倒流损坏叶轮。
实施细节：

方向传感器安装：与键相器成 90° 夹角，确保方向识别准确性。
阈值设置：反转转速≥10 RPM 时触发报警，延迟时间 0.5s（可配置）。

3. 发电机轴系振动关联监测

案例：沈阳某钢铁厂的10MW 发电机中，3300/50-01-01-00-00 与 3300/16 振动监测模块联动。当转速波动超过 ±5%（如 50Hz→47.5Hz）时，模块自动调整振动报警阈值（如从 50μm 升至 60μm），避免因转速变化导致的误报警。
技术亮点：

数据块映射：通过 CC-Link IE 协议将转速数据同步至 PLC 寄存器，实现振动 - 转速联合分析。
背光节能模式：闲置 10 分钟后亮度降至 30%，延长屏幕寿命。

三、沈阳本地化支持资源

1. 官方与代理渠道

GE Bently Nevada 沈阳代表处：

地址：沈阳市沈河区青年大街 1-1 号市府恒隆广场办公楼 1 座 32 层。
服务范围：提供硬件选型（如根据转速范围推荐传感器型号）、协议调试（如 Modbus RTU 配置）及固件升级（需预约）。
联系方式：024-2396-8888（技术支持），sales_sy@bently.com（商务咨询）。

沈阳能达自动化科技有限公司（代理商）：

地址：沈阳市和平区南一马路 104 号。
服务范围：常备 3300/50-01-01-00-00 现货（含税价约28,000 元 / 台），提供48 小时到货及DIN 导轨安装指导。

2. 第三方服务

沈阳振科仪表有限公司（铁西区）：可提供探头校准（精度 ±0.1%）、电缆测试（阻抗匹配验证）及系统联调（费用约 2,000 元 / 次）。

四、安装与调试指南

1. 硬件接线与配置

传感器接线：

涡流传感器：3300 XL 探头通过延伸电缆（如 330130-085-02-05）连接至模块，确保电缆总电容≤250pF / 米。
磁电传感器：3300/32 传感器直接接入模块，需检查信号幅值≥1V 峰峰值（转速≥10 RPM 时）。

模块配置：

通过3500 Rack Configuration 软件设置：

选择传感器类型（涡流 / 磁电）及量程。
配置报警阈值（如高报警 = 110% 额定转速，停机 = 115% 额定转速）。
启用键相器信号共享功能，为其他模块提供相位基准。

2. 关键参数验证

信号完整性测试：

使用TK3-2E 校准仪模拟转速信号（如 1000 RPM），模块输出应稳定在 4-20mA 对应值（误差≤±0.5%）。

冗余功能测试：

断开一路传感器输入，模块应保持正常输出（基于剩余传感器数据）；断开两路传感器，触发报警并进入旁路模式。

3. 典型接线示例

plaintext
[涡流传感器] → [延伸电缆] → [3300/50模块] → [DCS系统]
   ↗️                ↗️                ↗️
   ├─ 24V DC电源      ├─ 4-20mA输出      ├─ Modbus RTU通信
   └─ 继电器触点      └─ 报警信号       └─ 状态指示灯

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
无转速显示	1. 传感器未供电；2. 电缆断路；3. 模块通信故障	1. 检查 24V 电源指示灯；2. 用万用表测量电缆阻值（应≤5Ω）；3. 重启模块并重新配置通信参数。
报警误触发	1. 传感器安装间隙过大；2. 电磁干扰；3. 阈值设置不合理	1. 重新调整间隙至 1.27mm（8mm 探头）；2. 更换双绞屏蔽线（屏蔽层单端接地）；3. 优化报警延迟时间（如从 0.1s 增至 0.5s）。
继电器不动作	1. 触点粘连；2. 负载短路；3. 逻辑设置错误	1. 手动测试触点通断；2. 检查负载回路；3. 确认继电器输出类型（常开 / 常闭）与控制逻辑匹配。
