绿扬YB1730A 5A直流稳压电源

发布时间: 2025-08-13 14:16

绿扬YB1730A 5A是扬州绿扬电子仪器有限公司推出的直流稳压电源，专为实验室、生产线及维修场景设计，提供稳定的可调电压输出和基础保护功能。

商品信息

一、核心技术参数与功能特性

1. 电源规格与输出能力

输入输出参数：

输入：单相 AC 220V±10%（50/60Hz），支持宽幅电压输入（198-242V），适应电网波动。
输出：双路可调电压（0-30V）+ 固定 5V（3A），最大总电流 5A（可调部分 3A + 固定部分 2A），最大功率 100W，纹波系数≤1mV（峰峰值），满足高精度设备供电需求。

调节精度：电压调节分辨率 0.1V，电流调节分辨率 0.1A，支持串联 / 并联模式（需手动切换），可扩展输出电压至 60V 或电流至 10A。

2. 保护与可靠性设计

基础保护机制：

过流保护：输出电流超过 5A 时自动限流（打嗝模式），故障解除后自恢复。
过压保护：输出电压＞32V 时关闭输出，防止后端设备损坏。
过热保护：内部温度＞75℃时降额输出，＞85℃时关闭，避免元件老化。

抗干扰能力：内置 LC 滤波器，符合 EN 61000-6-2 工业抗扰度标准，可直接安装在变频器、电机附近。

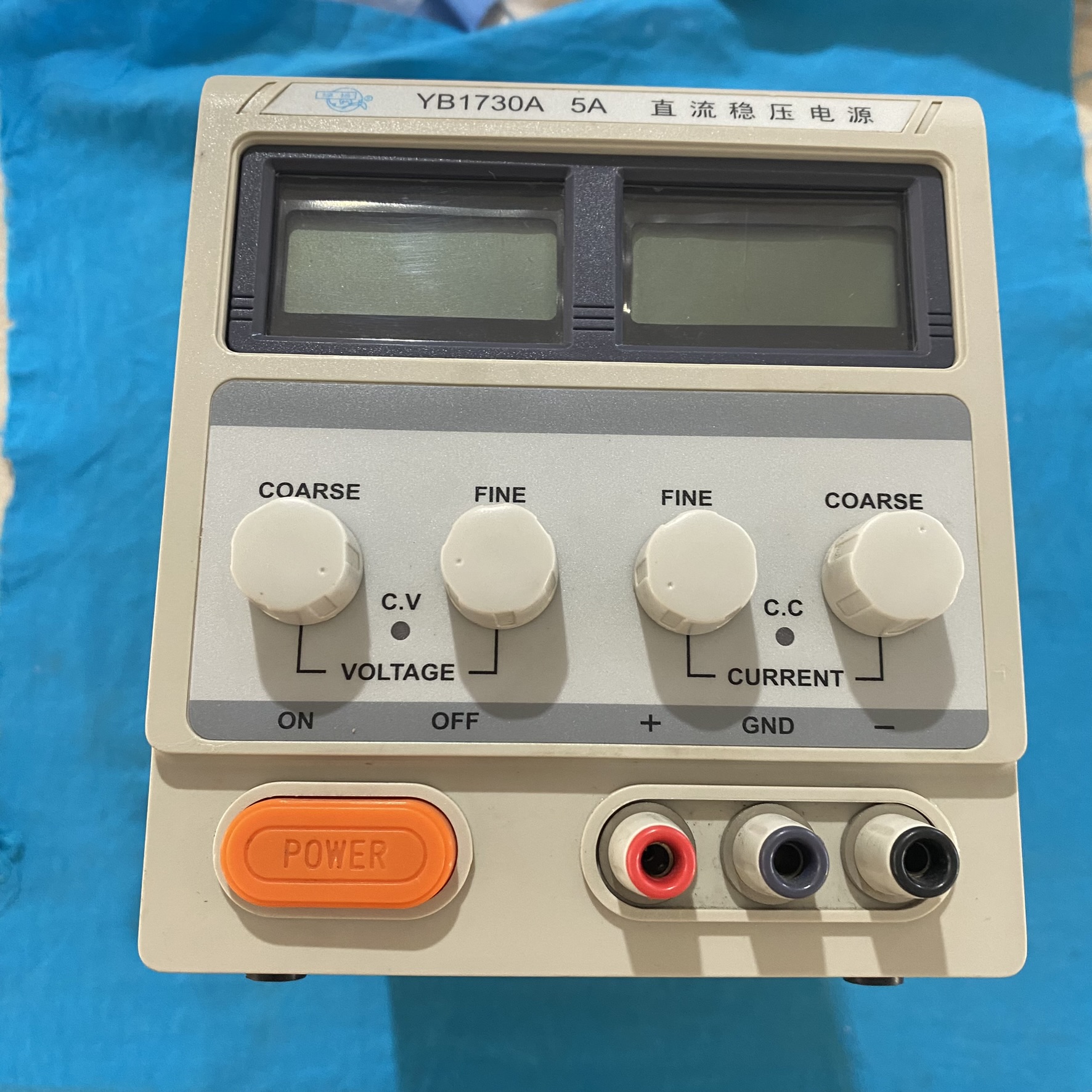

3. 操作与显示

人机交互：

双 LED 数码管：同时显示电压（0-30V）和电流（0-5A），精度 ±1%。
旋钮调节：独立电压 / 电流调节旋钮，支持粗调 / 细调切换，适应不同精度需求。

接口配置：

输出端子：4mm 香蕉插座，支持快速插拔，兼容多种测试表笔。
外控接口：可选配远程控制模块（需定制），实现 RS232/485 通信（需额外购买）。

二、典型应用场景与系统集成

1. 实验室测试与研发

案例：沈阳某高校电子实验室中，YB1730A 5A 为STM32 开发板（3.3V/500mA）、FPGA 实验箱（5V/2A）及传感器模块（12V/1A）供电。双路可调输出支持同时为多组设备供电，固定 5V 输出可直接驱动 USB 设备。
技术优势：

支持电压跟踪功能（主路电压变化时辅路同步变化），简化多电源协同测试流程。
内置电流回读功能，通过 LED 屏实时监测负载电流，避免过载。

2. 生产线设备供电

案例：沈阳某汽车零部件工厂的PLC 控制柜中，YB1730A 5A 为西门子 S7-200 SMART PLC（24V/2A）及继电器模组（12V/1A）供电。宽温设计（0-40℃）适应车间温度波动，冗余设计确保 7×24 小时连续运行。
实施细节：

配置电源滤波器（如绿扬 EMC-240），降低纹波至≤0.5mV，避免干扰 PLC 通信（如 Modbus RTU）。
启用电压补偿功能（调节至 25V），补偿长距离布线（如 50 米 2.5mm² 电缆）的电压降（约 0.5V）。

3. 电子设备维修

案例：沈阳某家电维修中心使用 YB1730A 5A 为液晶电视电源板（12V/3A）、手机充电器（5V/2A）及路由器（9V/1A）供电。可调输出支持模拟不同设备的输入电压，快速定位故障点。
技术亮点：

支持短路模拟功能（输出端短路时自动保护），测试电源模块的过载能力。
内置存储功能（可保存 3 组常用参数），快速切换维修场景（如手机 / 平板 / 笔记本）。

三、沈阳本地化支持资源

1. 官方与代理渠道

沈阳晶恒永创仪器设备有限公司（代理商）：

地址：沈阳市大东区广宜街 21 号明城国际 B 座 1734 室。
服务范围：提供 YB1730A 5A 现货（含税价约850 元 / 台）、48 小时到货及基础调试指导。
联系方式：024-8859-0871（技术），sales@jhyc-inst.com（商务）

扬州绿扬沈阳办事处：

地址：沈阳市铁西区兴华北街 34 号（沈阳欣鹭德成套控制设备有限公司内）。
服务范围：提供固件升级（需预约）及整机维修（周期 3-5 工作日，费用约 200 元）。

2. 第三方服务

沈阳电路板维修公司（铁西区）：

可修复输出短路、控制板故障等问题，维修周期 2-3 工作日，费用约 300-500 元（需自行寄送模块）。

四、安装与调试指南

1. 硬件接线与配置

接线步骤：

输入侧：L/N 端子接入 AC 220V 电源（建议使用 1mm² 铜芯线），PE 端子通过 4mm² 黄绿线接接地排（接地电阻≤4Ω）。
输出侧：可调电压端子（+V/-V）连接负载，固定 5V 端子（+5V/GND）单独供电（如 USB 设备）。

安装注意事项：

与发热设备（如变压器）保持≥10cm 间距，确保自然散热。
垂直安装时，底部留≥5cm 空间，顶部留≥3cm 空间，避免热气积聚。

2. 参数设置与验证

输出电压调节：

旋转电压调节旋钮至目标值（如 12V），通过万用表验证输出精度（偏差应≤0.1V）。

功能验证：

模拟过载测试：连接 5Ω 电阻（12V 时电流 2.4A），电源应正常供电；更换 3Ω 电阻（电流 4A），触发限流保护（LED 显示 OL）。
纹波测试：使用示波器测量输出纹波（带宽 20MHz），应≤1mV 峰峰值。

3. 串联 / 并联模式设置

plaintext
// 串联模式（输出60V）
1. 关闭电源，将辅路“跟踪开关”拨至“串联”。
2. 主路电压设为30V，辅路电压设为30V。
3. 开启电源，输出端子+V（主路）与-V（辅路）短接，总输出为+V（主路）至+V（辅路）=60V。

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
无输出电压	1. 输入保险丝熔断；2. 输出短路；3. 过压保护触发	1. 更换 2A 保险丝（型号 T2A/250V）；2. 断开负载后重启；3. 长按 “复位键” 解除保护。
输出电压波动大	1. 滤波电容老化；2. 负载电流突变；3. 调节旋钮接触不良	1. 更换滤波电容（4700μF/50V）；2. 增加输出储能电容（1000μF）；3. 清洁旋钮触点。
显示乱码	1. 数码管损坏；2. 控制板故障	1. 更换数码管（型号 HIM1611AS）；2. 送修更换控制板（沈阳维修中心可处理）。
