菲尼克斯QUINT-PS/1AC/24DC/3.5高性能工业开关电源

发布时间: 2025-08-13 14:07

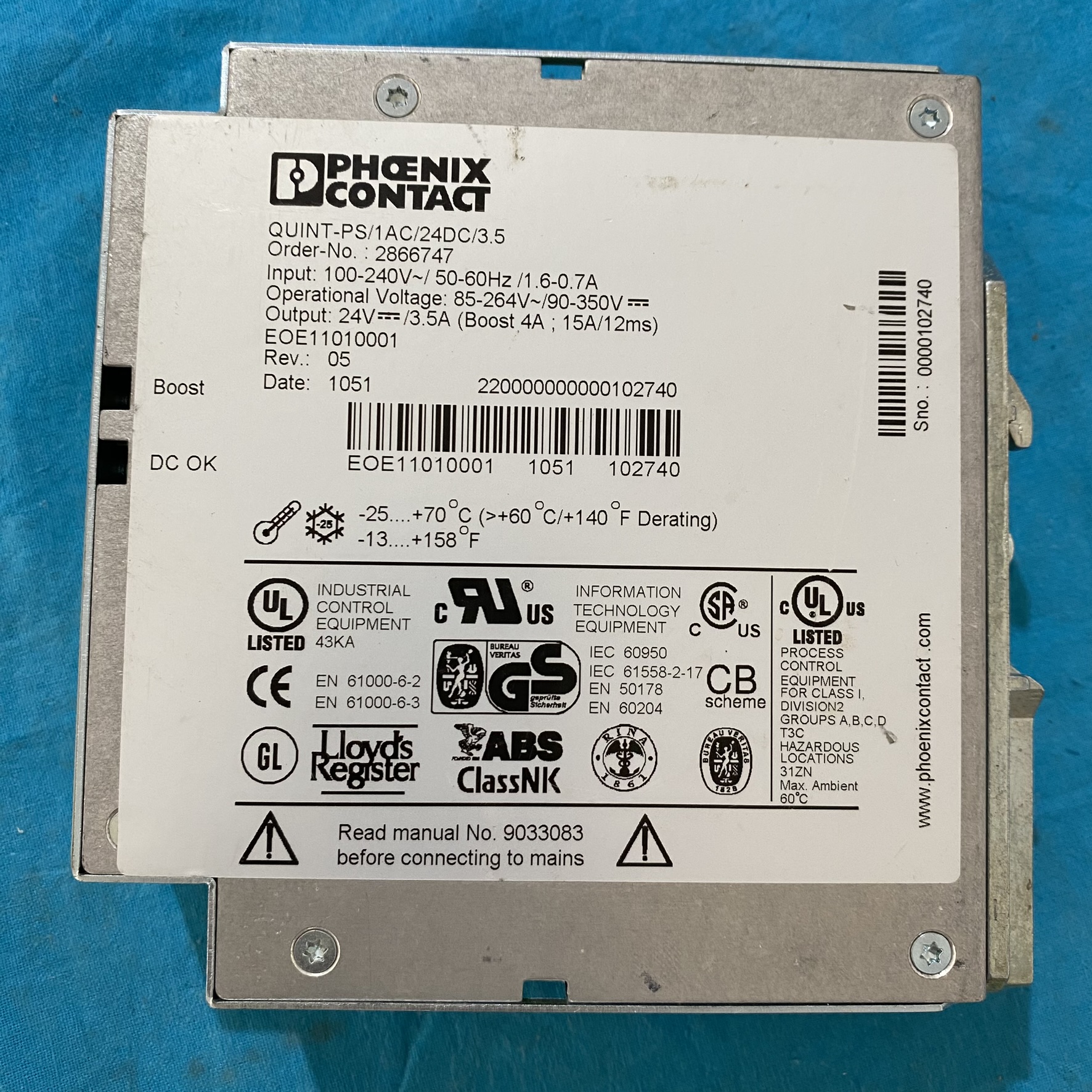

PHOENIX CONTACT QUINT-PS/1AC/24DC/3.5 是德国菲尼克斯电气推出的QUINT 系列高性能工业开关电源，专为工业自动化场景设计，提供稳定的 24V DC 电源输出，支持宽范围输入、全面保护及高可靠性运行

商品信息

一、核心技术参数与功能特性

1. 电源规格与输出能力

输入输出参数：

输入：单相 AC 100-240V（宽幅电压，兼容全球电网），频率 50/60Hz，输入电流≤1.5A（230V 时）。
输出：DC 24V（可调范围 22.5-28V），额定电流 3.5A，最大功率 84W，纹波噪声≤15mV（峰峰值），确保 PLC、传感器等精密设备稳定运行。

转换效率：典型效率92%（230V 输入，50% 负载时），节能性优于同类产品（平均降低能耗 8%）。
动态响应：负载从 10% 突增至 90% 时，输出电压恢复时间≤200μs，适应电机、电磁阀等感性负载的瞬时电流波动。

2. 保护与可靠性设计

全面保护机制：

过流保护：输出电流超过 4.5A 时自动限流（持续短路时打嗝模式保护），故障解除后自恢复。
过压保护：输出电压＞30V 时关闭输出，防止后端设备过压损坏。
过载保护：120% 负载时持续运行 5 秒后关闭，150% 负载时立即关闭。
温度保护：内部温度＞85℃时降额输出，＞95℃时关闭，避免过热烧毁。

抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，输入侧内置 EMC 滤波器，可直接安装在变频器、电机附近而不受干扰。

3. 环境适应性

宽温设计：工作温度 **-25~70℃**（自然冷却），存储温度 - 40~85℃，适应沈阳冬季车间低温（-10℃）及夏季设备密集区域高温（60℃）。

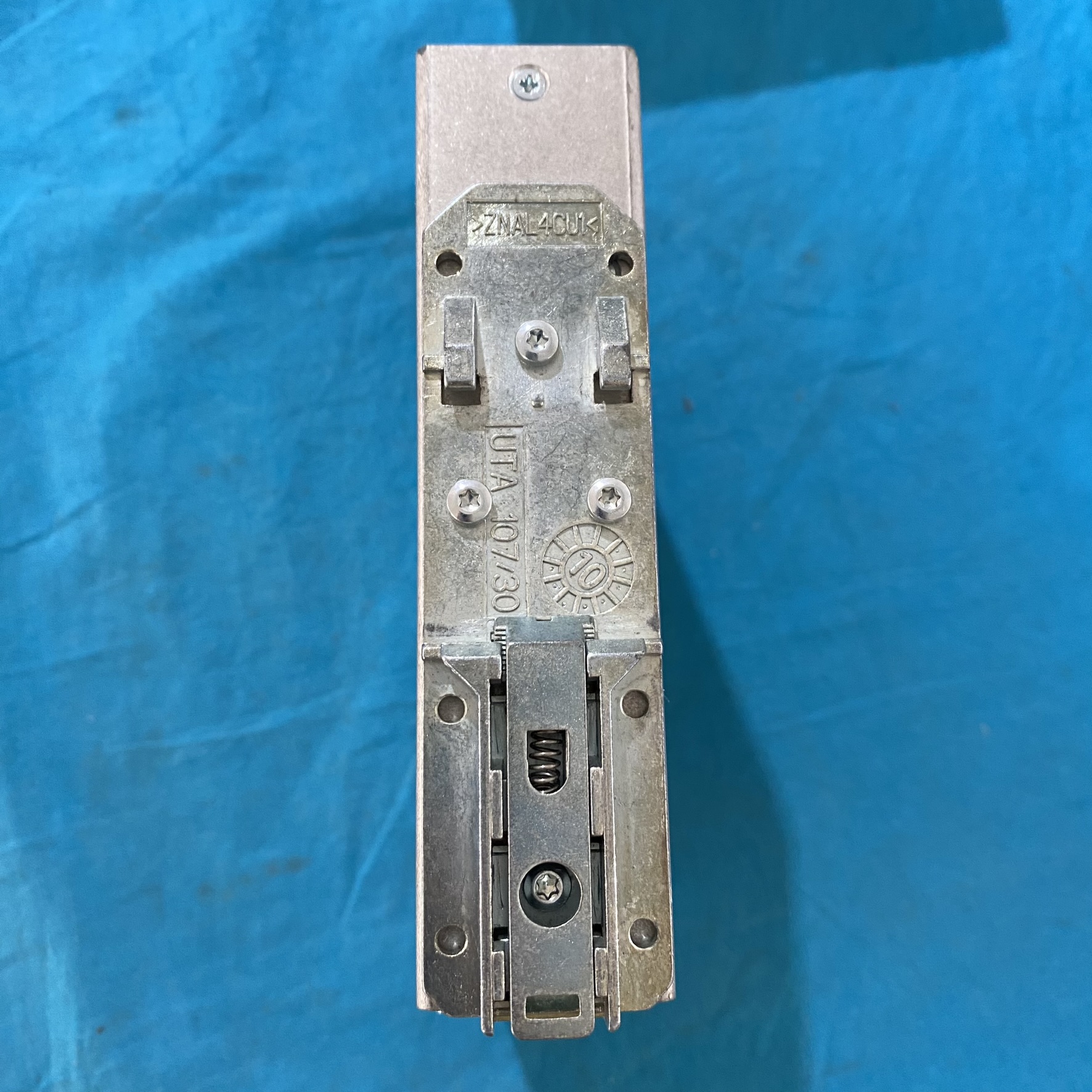

防护与安装：防护等级 IP20（需控制柜内安装），支持 DIN 导轨安装（35mm 标准导轨），安装方向灵活（垂直 / 水平），散热设计支持 100% 负载长期运行。

二、典型应用场景与系统集成

1. 工业控制设备供电

案例：沈阳某汽车焊装车间的PLC 控制柜中，QUINT-PS/1AC/24DC/3.5 为施耐德 M340 PLC（BMXP3420302）及数字量输入模块（BMXDDO3202K）供电。电源的低纹波特性（≤15mV）确保 PLC 通信接口（Ethernet/Modbus）稳定，避免数据传输错误。
技术优势：

支持并联冗余（最多 6 台），通过外部二极管实现 N+1 冗余，确保单电源故障时系统不停机。
输出电压可微调至 25.5V，补偿长距离布线（如 100 米 2.5mm² 电缆）的电压降（约 0.5V/100m）。

2. 传感器与执行器网络

案例：沈阳某食品加工厂的灌装生产线中，该电源为 20 个光电传感器（Omron E3Z）和 5 个电磁阀（Festo MHE3）供电。电源的宽温设计（-25~70℃）适应车间冷库区域（5℃）与杀菌区（40℃）的温度波动。
实施细节：

输出侧配置凤凰端子排（UK 2.5B），通过分线方式为多个设备供电，简化布线。
启用远程关断功能（通过端子 7/8），与急停按钮联动，紧急情况下切断所有传感器电源。

3. 小型自动化系统

案例：沈阳某高校实验室的机器人工作站中，QUINT-PS 为协作机器人控制柜（UR5）、视觉传感器（Keyence CV-X）及继电器模组供电。电源的EMC 抗干扰设计确保视觉系统图像采集无噪点，测量精度提升至 ±0.01mm。
技术亮点：

内置LED 状态指示灯（绿色：正常；红色：故障），快速定位电源问题（无需万用表检测）。
支持热插拔更换（负载断电状态下），维护时间缩短至 5 分钟。

三、沈阳本地化支持资源

1. 官方与代理渠道

菲尼克斯电气沈阳办事处：

地址：沈阳市和平区南京南街 1 甲号欧亚联营商务大厦 1908 室。
服务范围：提供选型指导（如根据总功耗推荐电源容量）、EMC 测试支持及固件升级（需预约）。
联系方式：024-2322-8877（技术支持），sy@phoenixcontact.com.cn（商务咨询）。

本地代理商：

沈阳友道自动化设备有限公司（铁西区）：常备 QUINT-PS/1AC/24DC/3.5 现货（含税价约850 元 / 台），提供24 小时到货及DIN 导轨安装配件（如固定卡扣）。
沈阳天工自动化科技（和平区）：提供电源冗余方案设计（如 2 台并联实现 84W 冗余），支持现场调试（费用 300 元 / 次）。

2. 第三方服务

沈阳电源维修中心（铁西区）：可修复输出整流桥损坏、EMC 滤波器故障等问题，维修周期 2-3 工作日，费用约 300-500 元（需提供电源序列号）。

四、安装与调试指南

1. 硬件接线与安装

接线步骤：

输入侧：L/N 端子接入 AC 220V 电源（建议使用 1mm² 铜芯线），PE 端子通过 4mm² 黄绿线接控制柜接地排（接地电阻≤4Ω）。
输出侧：+V/-V 端子连接负载（如 PLC 电源接口），远程关断端子 7/8 可接外部开关（常闭状态为正常输出，断开时关闭输出）。

安装注意事项：

与发热设备（如变频器）保持≥10cm 间距，确保自然散热。
垂直安装时，底部留≥5cm 空间，顶部留≥3cm 空间，避免热气积聚。

2. 参数设置与验证

输出电压微调：

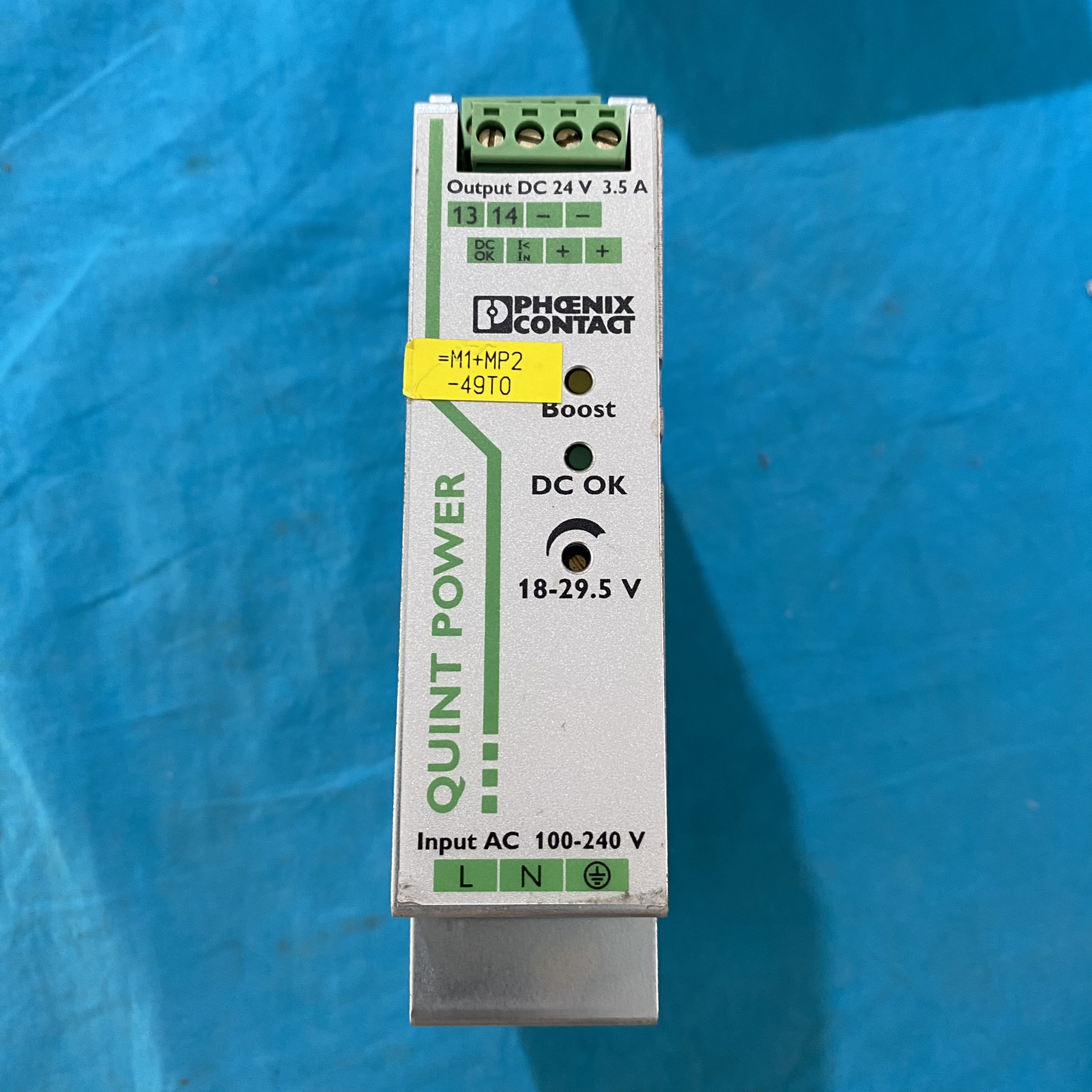

用小螺丝刀调节电源侧面的电压调节旋钮（顺时针调升，逆时针调降），通过万用表测量输出电压至目标值（如 25V 补偿线损）。

功能验证：

模拟短路测试：用导线短接输出端子（瞬间接触），电源应立即关闭输出（红灯亮），断开后 5 秒内恢复（绿灯亮）。
负载测试：连接 3.5A 满载负载（如 24V/84W 电阻箱），运行 30 分钟，外壳温度应≤60℃（环境温度 40℃时）。

3. 冗余配置示例

plaintext
[AC 220V输入] → [空气开关] → 分两路 →
  ① QUINT-PS/1AC/24DC/3.5 → 二极管模块（V-15/10）→ 负载
  ② QUINT-PS/1AC/24DC/3.5 → 二极管模块（V-15/10）→ 负载

二极管模块防止两台电源之间的环流，确保单台故障时另一台无缝接管负载。

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
输出无电压（红灯亮）	1. 输入电源未接通；2. 输出短路 / 过载；3. 内部温度过高	1. 检查 L/N 端子电压（应≥100V）；2. 断开负载后重启，排查短路点；3. 改善通风，降低环境温度。
输出电压偏低（绿灯亮）	1. 负载超过额定电流；2. 电压调节旋钮误调；3. 输入电压过低	1. 减少负载至≤3.5A；2. 重新调节旋钮至 24V；3. 确保输入电压≥100V（230V 规格）。
指示灯不亮	1. 输入保险丝熔断；2. 内部电源芯片损坏	1. 更换输入侧 5A 保险丝（型号 T5A/250V）；2. 送修更换芯片（沈阳维修中心可处理）。
