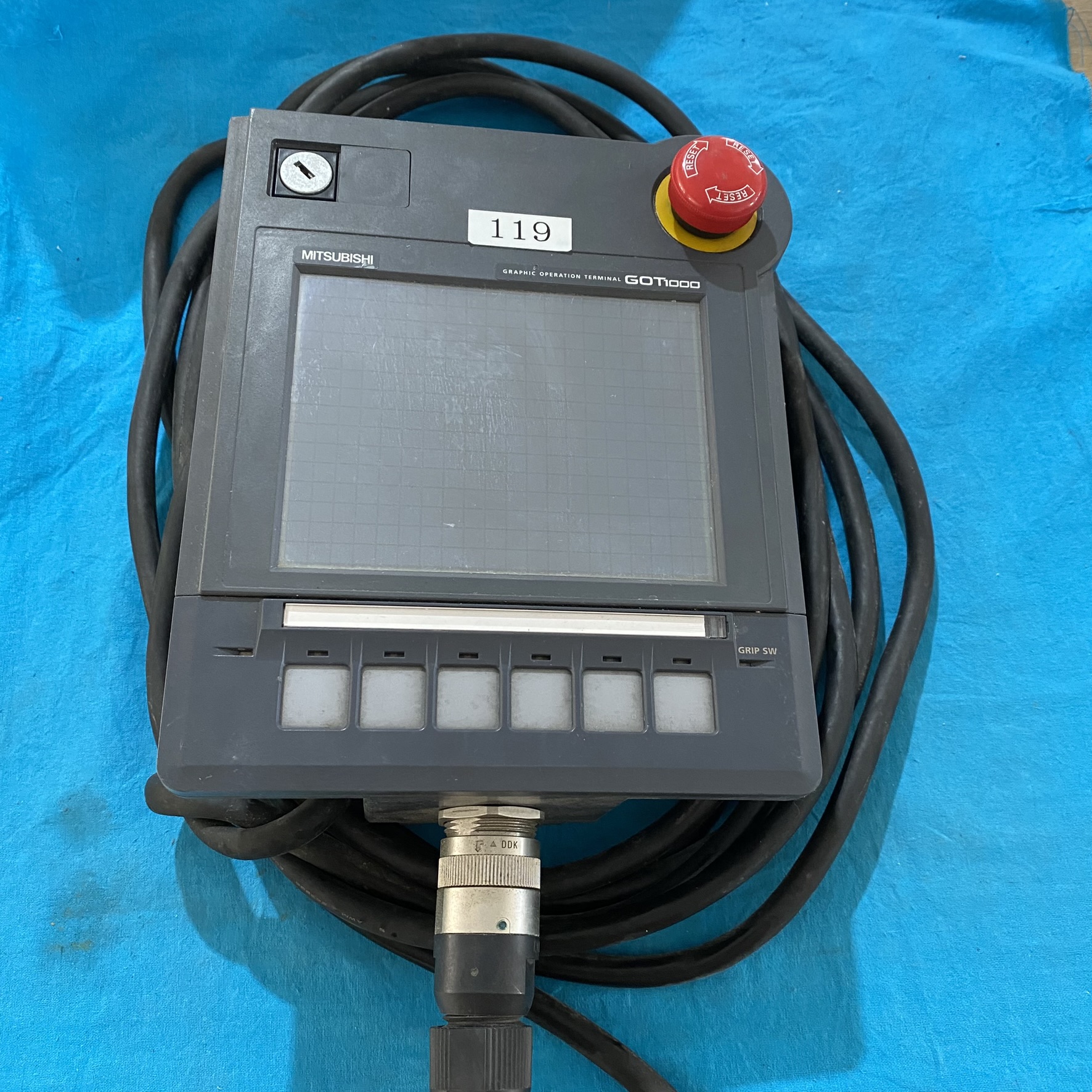

三菱GT1150HS-QLBD经济型人机界面

发布时间: 2025-08-13 14:01

三菱 GT1150HS-QLBD 是GOT1000 系列经济型人机界面（HMI），专为工业自动化场景设计，支持多协议通信、本地化操作及模块化扩展

商品信息

一、核心技术参数与功能特性

1. 硬件架构与显示能力

显示规格：

5.7 英寸 STN 单色屏，分辨率 320×240 像素，支持 16 级灰度显示，适应沈阳车间强光环境（亮度 300cd/m²）。
触摸操作：电阻式触摸屏，响应时间≤20ms，支持手套操作（需选配保护膜）。

处理能力：

3MB 用户内存，支持复杂画面设计（如动态趋势图、报警列表）。
内置实时时钟（精度 ±1 分钟 / 月），支持事件时间戳记录（如报警发生时刻）。

电源与防护：

24V DC 宽压输入（18-30V），功耗≤5W，支持冗余电源（需外接二极管）。
防护等级 IP65（正面），适应粉尘、油污环境（需安装于控制柜内）。

2. 通信与协议支持

内置接口：

RS-422/485 端口（默认配置）：支持 MELSEC 协议（与三菱 PLC 无缝连接）及 Modbus RTU 协议（兼容第三方设备）。
USB 端口：支持程序上传 / 下载（通过 GT Designer3 软件）及数据备份（如配方文件）。

通信速率：

RS-422/485 最高 115.2kbps，USB 2.0 全速（12Mbps）。

协议兼容性：

支持与FX 系列 PLC（如 FX3U）、Q 系列 PLC（如 Q03UD）及A 系列 PLC的直接通信，无需额外模块。

3. 环境适应性

宽温设计：工作温度0~50℃（水平安装），存储温度 - 20~60℃，适应沈阳冬季车间低温环境。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，在变频器、电机附近仍能稳定运行。

二、典型应用场景与系统集成

1. 中小型设备监控

案例：沈阳某食品加工厂的包装机中，GT1150HS-QLBD 通过 RS-422 连接 FX3U PLC，实时显示包装速度（20-50 包 / 分钟）、物料剩余量（通过称重传感器输入）及故障报警（如夹料检测）。模块支持多语言切换（中 / 英 / 日），方便外资企业操作人员使用。
技术优势：

内置报警日志功能，可存储最近 1000 条报警记录，支持按时间、类型检索。
通过 USB 接口快速备份配方（如不同包装尺寸参数），更换产品时一键恢复，减少停机时间。

2. 分布式产线控制

案例：沈阳某汽车零部件工厂的注塑机集群中，GT1150HS-QLBD 通过 Modbus RTU 协议连接 10 台注塑机，实时监控合模压力（0-200MPa）、温度（50-250℃）及生产计数（累计产量）。模块支持远程参数调整（如保压时间），通过以太网网关（如 CC-Link IE）上传数据至 MES 系统。
实施细节：

采用数据块映射功能，将设备状态（如故障代码）实时同步至 PLC 寄存器。
启用背光节能模式（闲置 10 分钟后亮度降至 30%），延长屏幕寿命。

3. 实验室设备操作

案例：沈阳某高校的环境模拟舱中，GT1150HS-QLBD 通过 RS-232 连接温湿度控制器，设置目标参数（温度 20-40℃，湿度 30-80% RH）并显示实时曲线。模块支持历史数据查询（最近 7 天温湿度波动记录），导出 CSV 文件用于实验分析。
技术亮点：

集成Web 服务器，通过浏览器可远程查看设备状态（需配置以太网模块，如 GT11-ETN）。
支持多画面切换（主监控 / 参数设置 / 报警记录），通过硬件按键实现快速导航。

三、沈阳本地化支持资源

1. 官方与代理渠道

三菱电机自动化沈阳办事处：

地址：沈阳市和平区和平北大街 69 号总统大厦 C 座 2302 室。
服务范围：提供硬件选型（如根据屏幕尺寸推荐型号）、协议调试（如 Modbus RTU 配置）及固件升级（需预约）。
联系方式：024-2259-8830（技术支持），sales_sy@meach.cn（商务咨询）。

沈阳易佳臣电气有限公司（代理商）：

地址：沈阳市铁西区兴华北街 34 号。
服务范围：常备 GT1150HS-QLBD 现货（含税价约3,200 元 / 台），提供48 小时到货及DIN 导轨安装指导。

2. 第三方服务

沈阳电路板维修公司（铁西区）：可修复触摸屏失灵、通信接口故障等问题，维修周期 3-5 工作日，费用约 800-1,500 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件配置工具

GT Designer3 软件：

在 “工程设置” 中选择GT1150HS-QLBD型号，设置屏幕分辨率（320×240）及通信参数（如波特率 9600bps）。
通过元件库拖拽按钮、指示灯、数值显示等控件至画面，关联 PLC 软元件（如 X0.0 对应启动按钮）。
启用模拟功能，在 PC 上测试画面逻辑（如按钮点击响应）。

2. 关键参数设置

通信参数：

MELSEC 协议：设置 PLC 类型（如 FX3U）、站号（0）及通信速率（19200bps）。
Modbus RTU：设置从站地址（1-247）、数据格式（8 位数据位，1 位停止位）。

安全限幅：

针对温度控制，设置上限报警值 = 250℃、下限报警值 = 50℃，触发时蜂鸣器报警。

3. 编程示例（梯形图）

ladder
// 设备启动逻辑
LD X0.0         // 启动按钮
OR Y0.0         // 自保
ANI X0.1         // 停止按钮
OUT Y0.0         // 设备运行信号

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
触摸屏无响应	1. 电源未接；2. 触摸校准失效；3. 屏幕排线松动	1. 检查 24V DC 电源指示灯；2. 进入系统设置重新校准（路径：设置→触摸屏校准）；3. 重新插拔排线。
通信中断	1. 波特率设置错误；2. 通信线接触不良；3. 模块固件版本不兼容	1. 确认 PLC 与 HMI 波特率一致；2. 更换双绞屏蔽线（屏蔽层单端接地）；3. 通过 GT Designer3 升级固件。
显示乱码	1. 字符编码错误；2. 内存溢出；3. 背光驱动故障	1. 设置字符编码为 UTF-8；2. 清理历史数据（路径：设置→数据管理→清除日志）；3. 更换背光驱动板（费用约 600 元）。
