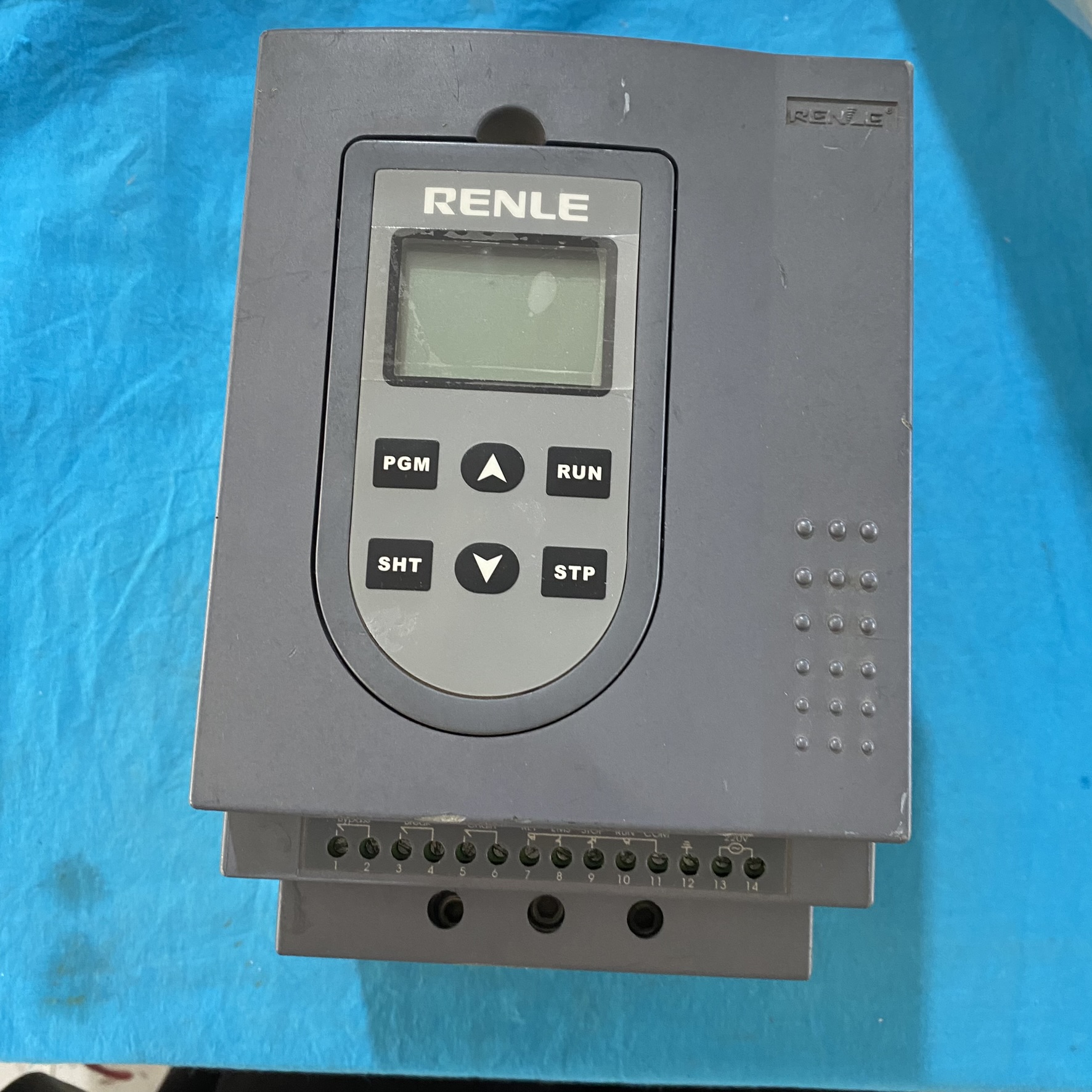

RENLE JJR5015智能型电机软起动器

发布时间: 2025-08-13 13:42

RENLE JJR5015 是上海雷诺尔科技股份有限公司推出的JJR5000 系列智能型电机软起动器，专为工业电机控制场景设计，支持平滑起动、多模式控制及全面保护功能

商品信息

一、核心技术参数与功能特性

1. 硬件架构与控制能力

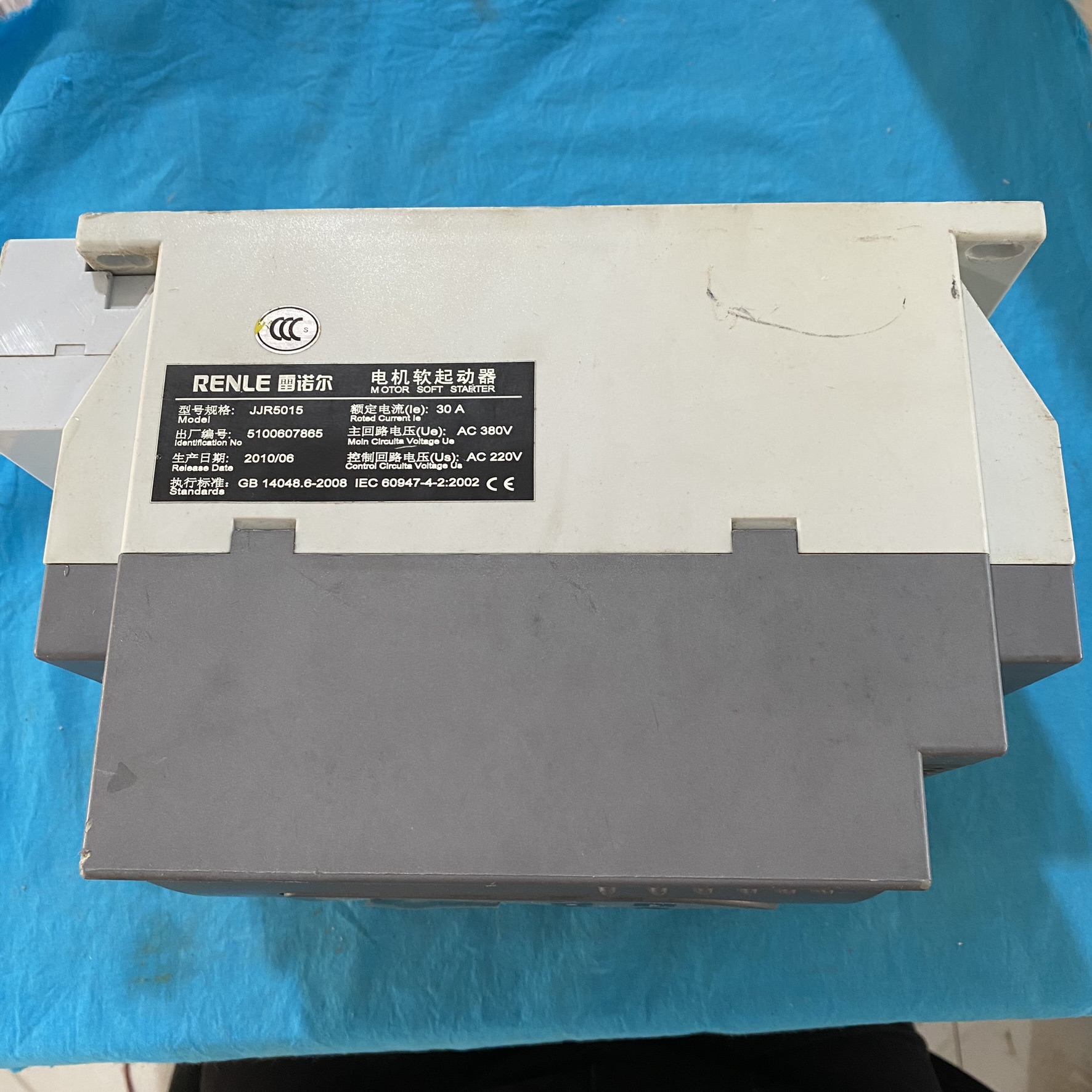

适配电机功率：

适配 37kW 三相异步电动机（对应额定电流约 75A），支持 380V/50Hz 电源输入。
主回路工作电压范围：AC380V±15%（660V 可选），频率 50/60Hz±2%。

控制模式：

三种起动方式：
停车方式：支持软停车（时间 0-60 秒）及自由停车，减少机械冲击。

限流型：限制起动电流为额定值的 150%-400%（默认 250%），减少电网冲击。
电压斜坡型：起始电压 30%-80% 可调，上升时间 0-60 秒（默认 10 秒），适配高惯性负载。
重载起动：输出最大起动转矩，适用于压缩机、破碎机等重载设备。

保护功能：

内置过流、过载、缺相、过热等保护，响应时间≤5ms。
动态故障记忆功能，可记录最近 5 次故障代码（如 E01 表示过流）。

2. 通信与协议支持

内置接口：

RS485 串行通信端口，支持 Modbus RTU 协议，可连接 PLC、HMI 或 SCADA 系统（如施耐德 Unity Pro 软件】。
可选配Profibus-DP 模块，实现工业总线级控制。

控制信号：

支持无源开关量输入（如启动 / 停止按钮）及继电器输出（故障信号、旁路控制）。

3. 环境适应性

宽温设计：工作温度 - 30~55℃，存储温度 - 40~85℃，适应沈阳冬季车间低温及夏季设备散热环境。
防护与认证：防护等级 IP20（需控制柜内安装），通过CE、UL认证，可用于化工、食品加工等严苛场景。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，在变频器、电机附近仍能稳定运行。

二、典型应用场景与系统集成

1. 风机与水泵控制

案例：沈阳某污水处理厂的曝气风机中，JJR5015 通过电压斜坡起动模式，将起动电流限制在额定值的 250%，避免电网电压波动。模块支持软停车功能（时间 5 秒），减少水锤效应，延长管道寿命。
技术优势：

内置泵控制算法，可根据负载自动调整起动曲线，节能 15%~20%。
通过 Modbus RTU 协议与 PLC 联动，实时上传运行参数（如电流、温度）至中控系统。

2. 压缩机与破碎机控制

案例：沈阳某矿山的颚式破碎机中，JJR5015 采用重载起动模式，输出最大转矩克服初始阻力，起动时间缩短至 12 秒（传统星三角起动需 25 秒）。模块支持堵转保护（检测到堵转后 0.1 秒停机），避免电机烧毁。
实施细节：

配置旁路接触器（如施耐德 LC1D150M7C），起动完成后切换至工频运行，降低晶闸管损耗。
启用故障自诊断功能，通过 LED 屏显示故障代码（如 E03 表示缺相），定位时间缩短至 3 分钟。

3. 皮带输送机控制

案例：沈阳某建材厂的砂石输送线中，JJR5015 通过限流起动模式（限制电流 200%），避免皮带因瞬时张力过大断裂。模块支持延时起动功能（设定 5 秒），与上下游设备联动实现顺序启停。
技术亮点：

集成模拟电流输出（4-20mA），可连接电流表或 DCS 系统，实时监测负载变化。
支持两线控制方式：一个开关即可实现起停，简化现场布线。

三、沈阳本地化支持资源

1. 官方与代理渠道

沈阳易佳臣电气有限公司（代理商）：

地址：沈阳市大东区东建街 99-3 号。
服务范围：提供 JJR5015 现货（含税价约9,800 元 / 台）、48 小时到货及DIN 导轨安装指导。
联系方式：024-2432-5678（技术），sales@sy-ejchen.com（商务）。

上海雷诺尔沈阳办事处：

地址：沈阳市铁西区兴华北街 34 号（沈阳欣鹭德成套控制设备有限公司内）。
服务范围：提供固件升级（需预约）、协议调试（如 Modbus RTU 配置）及整机维修（周期 3-5 工作日，费用约 2,000 元）。

2. 第三方服务

沈阳电路板维修公司（铁西区）：

可修复晶闸管击穿、控制板故障等问题，维修周期 3-5 工作日，费用约 1,500-2,500 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件接线与配置

主回路连接：

电源端（R/S/T）：接入 380V 三相电源，建议使用 6mm² 铜芯线。
电机端（U/V/W）：连接电机绕组，确保相序正确（无相序要求，但需固定接线）。
接地端（E）：通过 4mm² 黄绿线接控制柜地排，接地电阻≤4Ω。

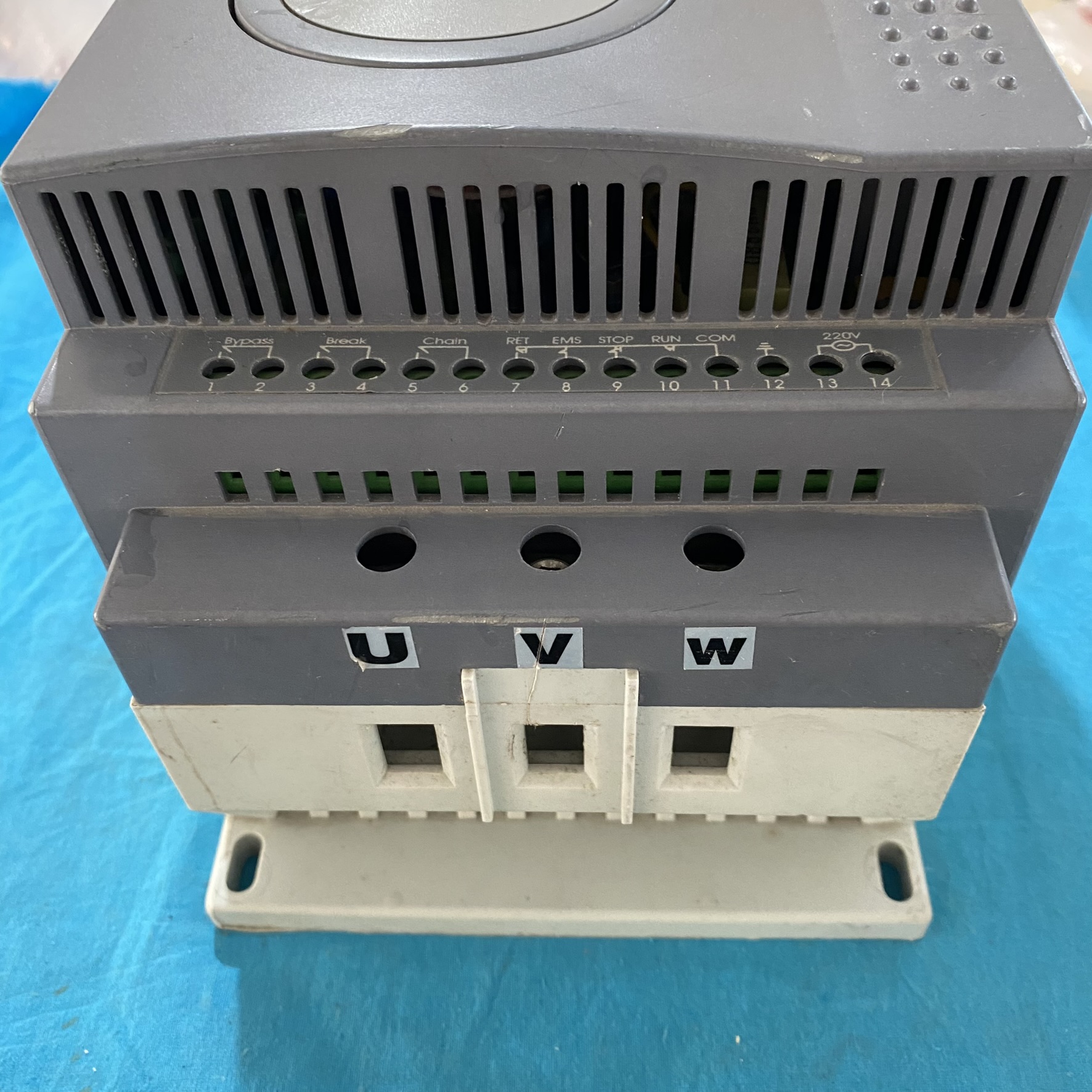

控制端子接线：

启动 / 停止信号：将外部按钮（无源触点）连接至端子 9（启动）和 10（公共端）。
故障输出：端子 3/4（常闭触点）连接至 PLC 输入模块，用于触发报警。

2. 参数设置与调试

Unity Pro 软件配置：

在 “通信配置” 中选择Modbus RTU 协议，设置从站地址 1、波特率 9600bps。
通过 “功能码映射” 关联变量（如 40001 对应电流值，40002 对应故障状态）。

关键参数设置：

功能码 0（起始电压）：根据负载调整（风机建议 50%，水泵建议 30%）。
功能码 4（限流倍数）：重载设备设为 300%，常规负载设为 250%。
功能码 7（瞬停设定）：启用后可外接热继电器信号，实现紧急停机。

3. 编程示例（Modbus RTU 指令）

python
# 读取实时电流（寄存器地址40001）import minimalmodbus
instrument = minimalmodbus.Instrument('/dev/ttyUSB0', 1)  # 串口设备，从站地址1current = instrument.read_register(40001, 1)  # 读取浮点数，小数点后1位print(f"Current: {current} A")# 写入软停车时间（寄存器地址40010，单位：秒）instrument.write_register(40010, 5, 0)  # 写入整数5秒

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
电机无法起动	1. 控制电源未接通；2. 限流倍数设置过低；3. 旁路接触器未吸合	1. 检查端子 12/13 电压（AC220V）；2. 提高限流倍数至 250%；3. 检查接触器线圈供电。
起动电流超限	1. 负载过重；2. 电压斜坡时间过短；3. 晶闸管损坏	1. 减轻负载；2. 延长上升时间至 20 秒；3. 更换晶闸管模块（型号：T250-12）。
通信中断	1. 波特率设置错误；2. 通信线未使用屏蔽线；3. 模块固件版本不兼容	1. 确认波特率为 9600bps；2. 更换双绞屏蔽线（屏蔽层单端接地）；3. 通过 Unity Pro 升级固件。
