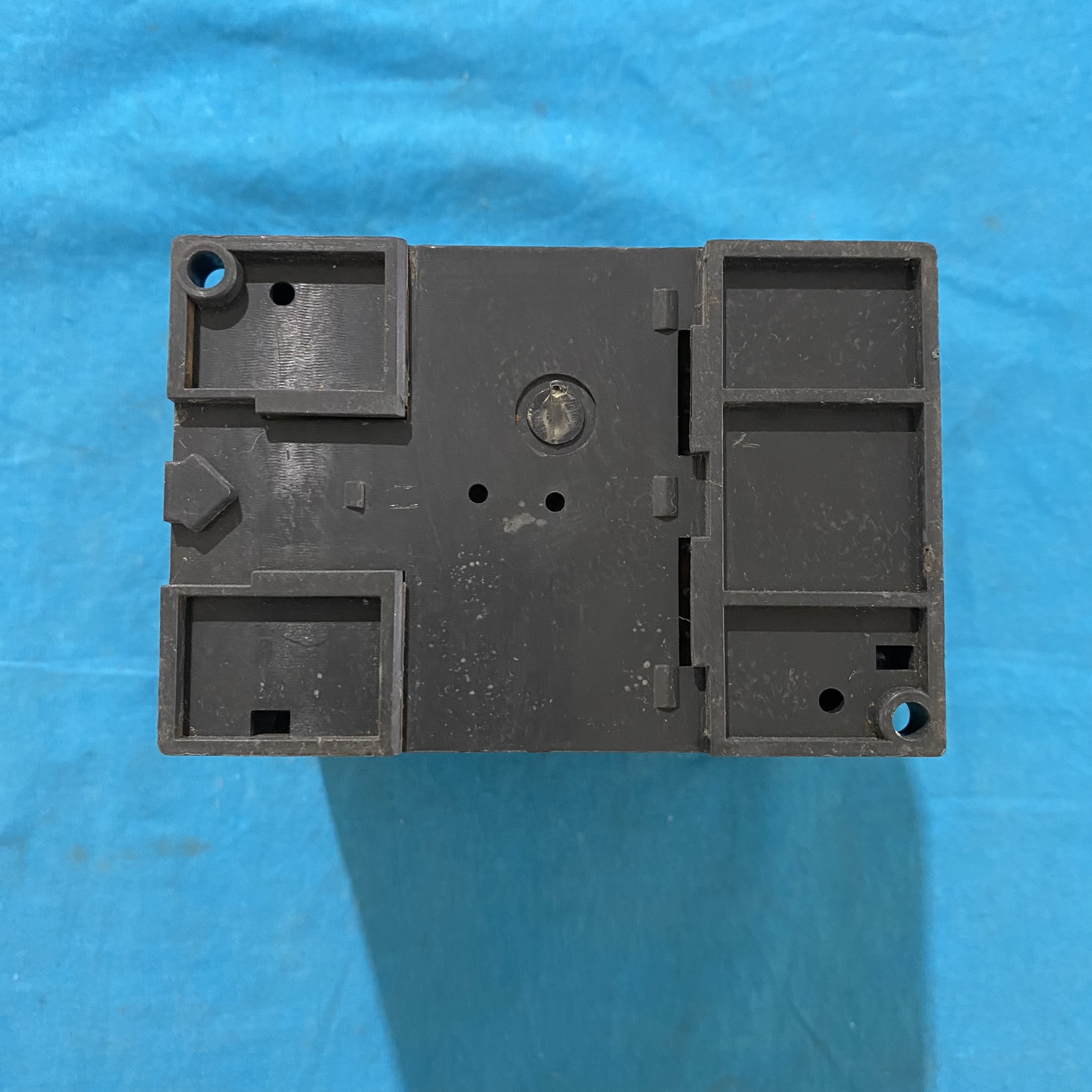

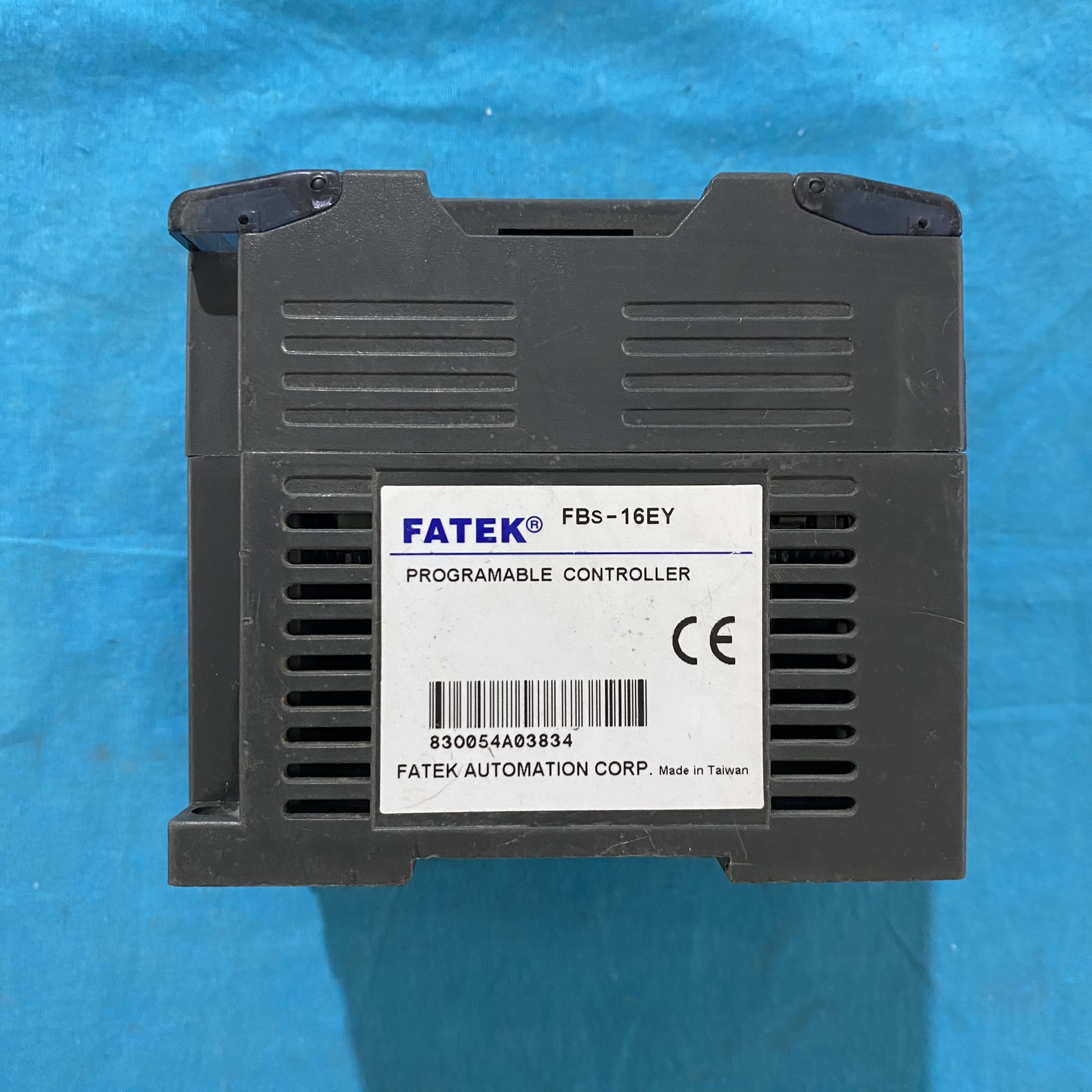

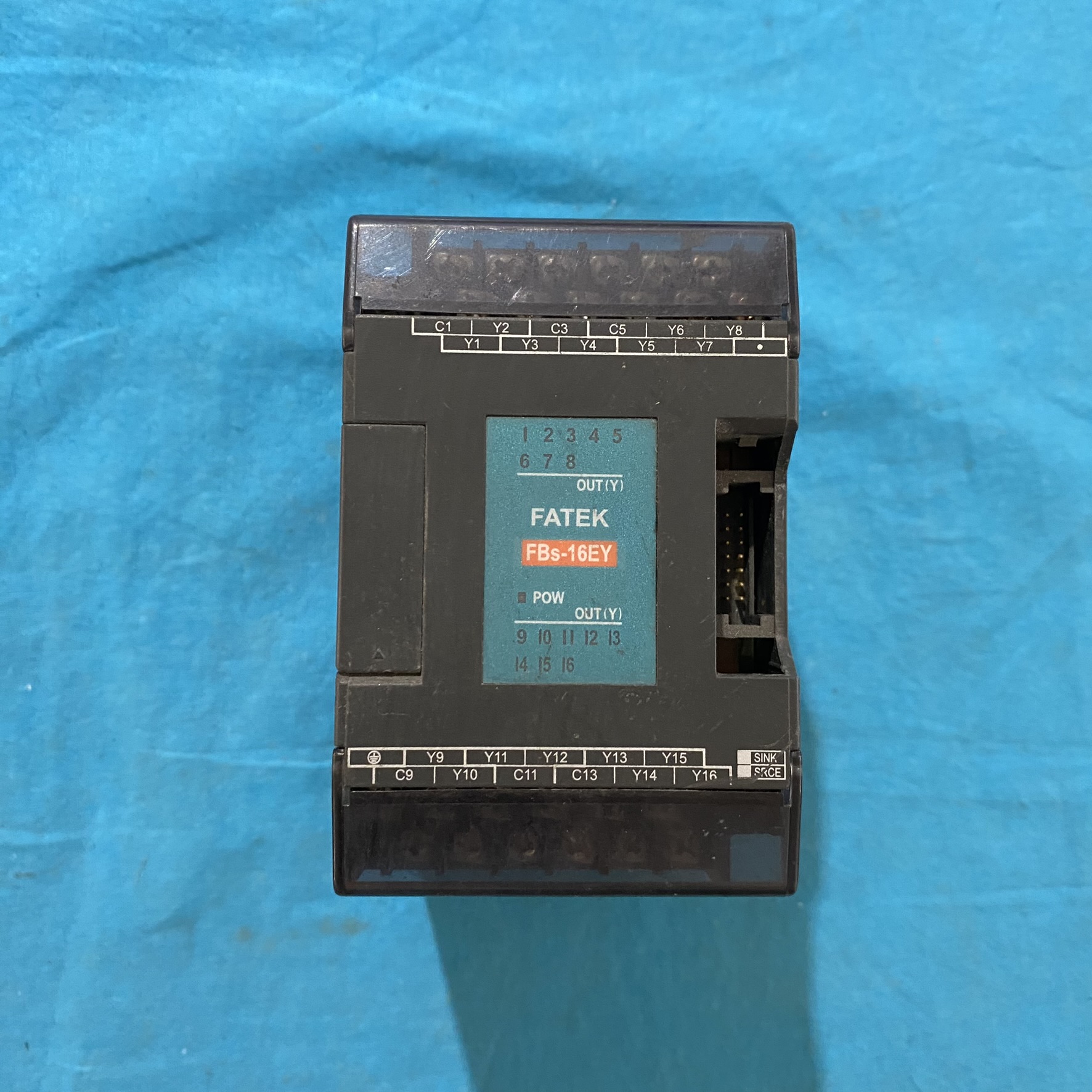

FATEK FBS-16EY高性能扩展模块

发布时间: 2025-08-13 13:34

FATEK FBS-16EY 是FBS 系列高性能扩展模块，专为工业自动化场景设计，提供高密度数字量输出能力

商品信息

一、核心技术参数与功能特性

1. 硬件架构与输出规格

输出类型：

16 点晶体管输出（FBS-16EYT）：支持 NPN/PNP 型负载（需通过型号后缀区分），单点最大电流 0.5A，适用于高频动作设备（如电磁阀、继电器）。
16 点继电器输出（FBS-16EYR）：触点容量 250V AC/5A，支持交直流混合负载，适用于大功率设备控制（如电机接触器）。

扩展能力：

可与 FBS 系列主机（如 FBS-40MCT）配合使用，单机架最多扩展至256 点数字量输出，满足复杂生产线的集中控制需求。

电气特性：

响应时间：晶体管输出≤0.1ms，继电器输出≤10ms。
隔离电压：500V AC（持续 1 分钟），抗干扰能力符合 EN 61000-6-2 标准。

2. 通信与协议支持

接口方式：通过30-pin 高速排线与主机连接，通信速率达 1Mbps，确保实时性控制（如多轴同步触发）。
协议兼容：依赖主机通信模块支持 Modbus RTU、Ethernet/IP 等协议，可与 HMI、SCADA 系统无缝集成。

3. 环境适应性

宽温设计：工作温度0~60℃（水平安装），存储温度 - 40~85℃，适应沈阳冬季车间低温及夏季设备散热环境。
防护与认证：防护等级 IP20（需控制柜内安装），通过UL、CE认证，可用于食品加工、水处理等严苛场景。

二、典型应用场景与系统集成

1. 设备自动化控制

案例：沈阳某包装机械企业的高速贴标机中，FBS-16EYT 通过 200KHz 脉冲输出控制伺服电机，实现标签精准定位（精度 ±0.1mm）。模块支持电子齿轮同步功能，与传送带速度实时匹配，产能提升 20%。
技术优势：

支持多段速轨迹规划（如 S 曲线加减速），减少机械冲击。
通过硬件中断（如标签传感器触发）实现即时响应，确保高速生产中的稳定性。

2. 工业设备状态监控

案例：沈阳某汽车零部件工厂的齿轮加工线中，FBS-16EYR 控制 20 台施耐德 ATV630 变频器的启停，同时通过 Modbus RTU 协议上传设备状态（如过载报警、运行时间）。模块支持冗余电源输入（双 24V DC），确保电网波动时控制连续性。
实施细节：

采用数据块映射功能，将设备运行参数（如电机温度阈值）实时上传至 MES 系统。
内置故障安全逻辑（如过流保护、欠压停机），响应时间≤5ms。

3. 分布式能源系统

案例：沈阳某工业园区的光伏储能系统中，FBS-16EYT 控制双向变流器的充放电策略，通过 Modbus TCP 协议与 EMS 系统交互。模块支持循环缓冲区（1MB），记录关键过程变量（如直流电压、有功功率），支持历史数据追溯。
技术亮点：

集成Web 服务器，通过浏览器可远程查看设备状态（如充放电曲线、报警日志）。
支持时间戳功能（精度 1ms），记录关键事件发生顺序，辅助故障分析。

三、沈阳本地化支持资源

1. 官方与代理渠道

大陆支持中心：

覆盖沈阳地区的备件闪送（48 小时内送达）及模块级维修（如输出驱动芯片更换，费用约 800 元）。
地址：厦门市集美区杏林湾路 492 号。
服务范围：提供硬件选型（如根据负载类型推荐输出模块）、协议调试（如 Modbus RTU 配置）及固件升级（需预约）。
联系方式：0592-625-7777（技术支持），sales@fatek.com.cn（商务咨询）。
厦门永陞科技（生产中心）：
上海范堤商贸（销售中心）：

本地代理商：

沈阳自动化设备有限公司（铁西区）：常备 FBS-16EYT 现货（含税价约571 元 / 台），提供DIN 导轨安装指导及48 小时到货服务。

2. 第三方服务

沈阳电路板维修公司（铁西区）：可修复输出通道短路、晶体管击穿等问题，维修周期 3-5 工作日，费用约 600-1,200 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件配置工具

WinProladder 软件：

在 “硬件组态” 中添加 FBS-16EY 模块，设置输出类型（晶体管 / 继电器）及负载特性（如 NPN/PNP）。
通过变量映射工具将模块通道关联至 PLC 程序变量（如 % YX0.0 对应输出通道 Y0）。
配置诊断参数：启用 “输出短路保护”（触发后自动断开负载），减少设备损坏风险。

2. 关键参数设置

负载匹配：

晶体管输出：需外接续流二极管（反向电压≥50V），防止感性负载反电动势损坏模块。
继电器输出：建议并联 RC 吸收电路（电阻 100Ω+ 电容 0.1μF），抑制触点电弧。

安全限幅：

针对伺服控制，设置输出频率上限 = 200KHz（防止超规格运行）。

3. 编程示例（梯形图）

ladder
// 伺服电机正转控制
LD X0.0         // 启动信号
OUT Y0.0         // 脉冲输出使能
MOV K1000 D0     // 目标位置1000脉冲
MOV K2000 D2     // 运行速度2000脉冲/秒
PLSY D2 D0 Y0.1  // 启动脉冲输出

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
输出无动作	1. 模块电源未接；2. 负载短路；3. 程序逻辑错误	1. 检查 24V DC 电源指示灯；2. 断开负载后测试；3. 通过 WinProladder 监控变量状态。
继电器触点粘连	1. 负载电流超过额定值；2. 触点氧化	1. 更换大规格继电器模块；2. 用砂纸清洁触点或更换模块。
晶体管发热严重	1. 负载电流过大；2. 散热不良	1. 增加散热片；2. 改用继电器输出模块。
