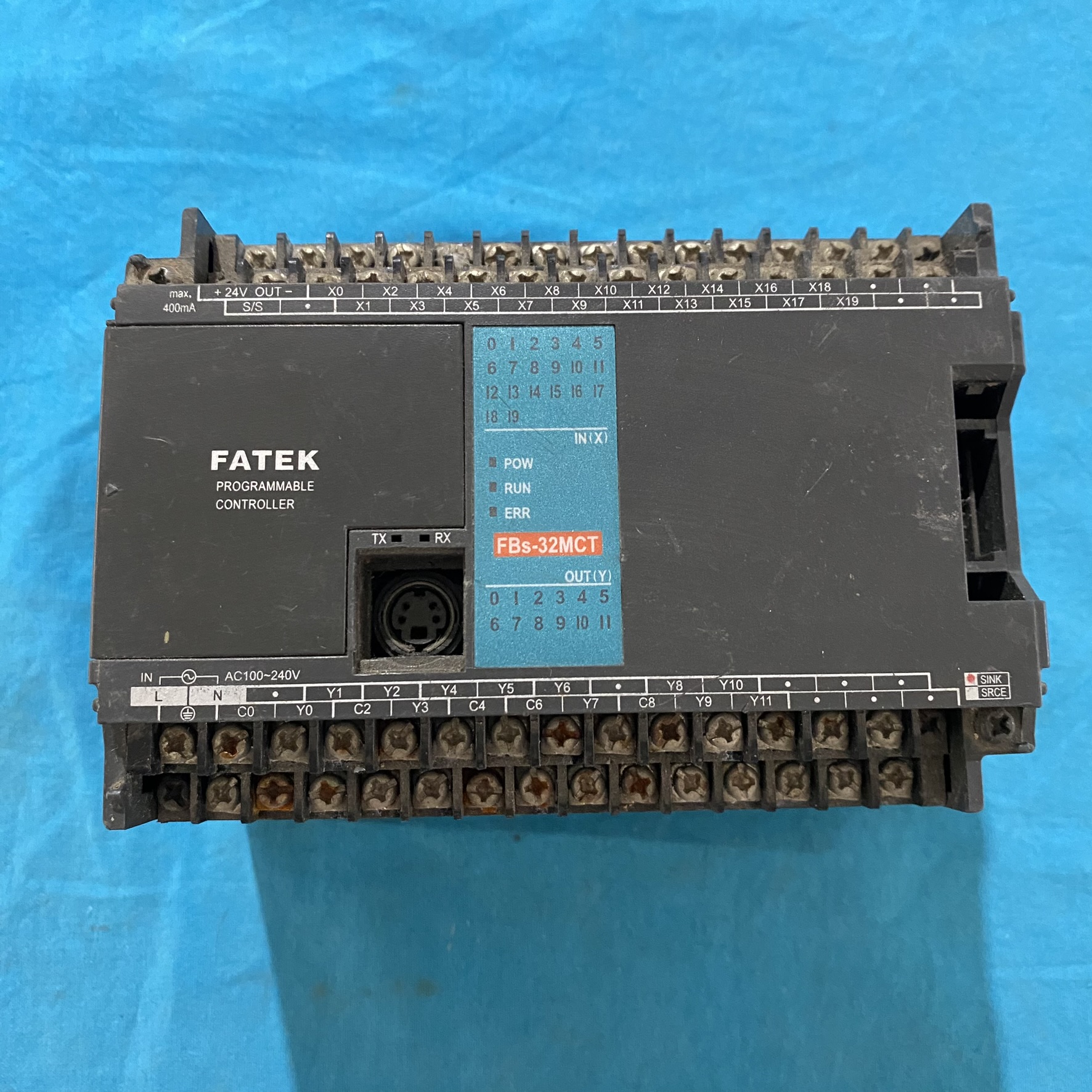

FATEK FBS-32MCT高性能型PLC控制器

发布时间: 2025-08-13 13:26

FATEK FBS-32MCT 是FBS 系列高性能型 PLC 控制器，专为工业自动化场景设计，支持高速运动控制、多协议通信及模块化扩展

商品信息

一、核心技术参数与功能特性

1. 硬件架构与处理能力

I/O 规格：

24 点数字输入（24V DC，其中 4 点支持200KHz 高速计数），8 点晶体管输出（支持200KHz 高速脉冲），适配步进电机、伺服驱动器等高速设备。
扩展能力：单机架可扩展至256 点离散量 + 64 点模拟量，支持混合模块配置（如模拟量输入 / 输出、温度测量模块）。

处理速度：典型指令执行时间0.08μs / 逻辑指令，内置硬件逻辑处理器（HLS），支持4 轴 NC 定位控制（直线插补、动态追踪），适用于包装机械、数控机床等高精度场景。
内存配置：

2048KB 程序内存 + 1024KB 数据内存，支持复杂算法（如 PID 控制、运动轨迹规划）。
内置MMC 存储卡插槽，支持程序备份、固件升级及数据日志存储。

2. 通信与协议支持

内置接口：

1 个 USB/RS232 复合端口：用于本地编程调试（WinProladder 软件）及固件升级。
可扩展 4 个通信口：支持 RS485、Ethernet、CANopen 等协议（如通过 CBEH 模块实现 EtherCAT 主站功能）。

同步能力：通过Ethernet POWERLINK协议实现多控制器纳秒级同步，适用于多轴协同运动控制（如机器人焊接）。

3. 环境适应性

宽温设计：工作温度0~60℃（水平安装），存储温度 - 40~85℃，适应沈阳冬季车间低温及夏季设备散热环境。
防护与认证：防护等级 IP20（需控制柜内安装），通过UL、CE认证，可用于食品加工、水处理等严苛场景。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，在变频器、电机附近仍能稳定运行。

二、典型应用场景与系统集成

1. 高速运动控制

案例：沈阳某包装机械企业的高速贴标机中，FBS-32MCT 通过200KHz 脉冲输出控制伺服电机，实现标签精准定位（精度 ±0.1mm）。模块支持电子齿轮同步功能，与传送带速度实时匹配，产能提升 20%。
技术优势：

内置硬件高速计数器（HSC），可直接连接编码器实现位置闭环控制。
支持多段速轨迹规划（如 S 曲线加减速），减少机械冲击。

2. 过程自动化控制

案例：沈阳某水处理厂的加药系统中，FBS-32MCT 通过模拟量输入模块（如 FBS-4AD）采集 pH 值信号，结合PID 算法动态调节计量泵频率（0-50Hz）。模块支持冗余电源输入（双 24V DC），确保电网波动时控制连续性。
实施细节：

采用Modbus RTU 协议与上位机 SCADA 系统通信，实现远程参数调整（如 pH 设定值）。
内置故障安全逻辑（如过流保护、欠压停机），响应时间≤5ms。

3. 分布式设备监控

案例：沈阳某装备制造企业的数控机床集群中，FBS-32MCT 通过Ethernet/IP 协议连接 20 台机床，实时监测主轴振动、刀具磨损等参数。模块支持边缘计算（如振动频谱分析），提前预测设备故障并触发维护工单，设备利用率提升 15%。
技术亮点：

集成Web 服务器，通过浏览器可远程查看设备状态（如主轴温度曲线、报警日志）。
支持时间戳功能（精度 1ms），记录关键事件发生顺序，辅助追溯性分析。

三、本地化支持资源

1. 官方与代理渠道

大陆支持中心：

地址：上海市闵行区都会路 2338 号。
服务范围：覆盖沈阳地区的备件闪送（48 小时内送达）及模块级维修（如输出驱动芯片更换，费用约 800 元）。
地址：厦门市集美区杏林湾路 492 号。
服务范围：提供硬件选型、NC 定位调试及固件升级（需预约）。
联系方式：0592-625-7777（技术支持），sales@fatek.com.cn（商务咨询）。
厦门永陞科技（生产中心）：
上海范堤商贸（销售中心）：

本地代理商：

沈阳自动化设备有限公司（铁西区）：常备 FBS-32MCT 现货（含税价约1,500 元 / 台），提供DIN 导轨安装指导及48 小时到货服务。

2. 第三方服务

沈阳电路板维修公司（铁西区）：可修复通信接口故障、输出通道短路等问题，维修周期 3-5 工作日，费用约 600-1,200 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件配置工具

WinProladder 软件：

支持运动控制向导（路径：Tools→Motion Control Setup），自动生成梯形图代码。
可通过示波器功能（需搭配 CBEH 模块）实时监测脉冲波形，定位间歇性故障。
配置步骤：
功能扩展：

在硬件视图中添加 FBS-32MCT 模块，设置高速脉冲输出类型（如 PTO 模式）及电子齿轮比。
通过变量映射工具将模块通道关联至 PLC 程序变量（如 % YX0.0 对应脉冲输出通道）。

2. 关键参数设置

运动控制参数：

电子齿轮比：根据电机编码器分辨率和机械传动比设置（如电机 2500 线，丝杠导程 10mm，齿轮比 = 10/2500）。
加减速时间：通过S 曲线算法设置（如加速时间 500ms，减速时间 300ms），减少机械冲击。

安全限幅：

针对伺服控制，设置位置偏差上限 =±100 脉冲（防止丢步）、速度上限 = 2000rpm（避免超程）。

3. 编程示例（梯形图）

ladder
// 伺服电机正转控制
LD X0.0         // 启动信号
OUT Y0.0         // 脉冲输出使能
MOV K1000 D0     // 目标位置1000脉冲
MOV K2000 D2     // 运行速度2000脉冲/秒
PLSY D2 D0 Y0.1  // 启动脉冲输出

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
伺服电机不动作	1. 脉冲输出未使能；2. 电子齿轮比设置错误；3. 伺服驱动器故障	1. 检查 Y0.0 状态；2. 重新计算齿轮比；3. 使用示波器检测脉冲输出波形。
通信中断	1. IP 地址冲突；2. 网线接触不良；3. 模块固件版本不兼容	1. 使用 FATEK IP Config 工具重新分配 IP；2. 更换 Cat6A 网线；3. 通过 WinProladder 升级固件。
模拟量信号波动	1. 未使用屏蔽线；2. 电源纹波过大；3. 传感器漂移	1. 更换双绞屏蔽线（屏蔽层接控制柜地）；2. 改用隔离电源供电；3. 重新校准传感器。
