BENTLY 3300/65-14-01-00-00-01-00双通道轴振动监测模块
    发布时间: 2025-08-13 14:33

BENTLY 3300/65-14-01-00-00-01-00 是GE Bently Nevada 3300 系列双通道轴振动监测模块,专为大型旋转机械(如汽轮机、压缩机、电机)设计,用于实时监测轴径向振动、振幅及相位,提供高精度测量与多层级保护功能。

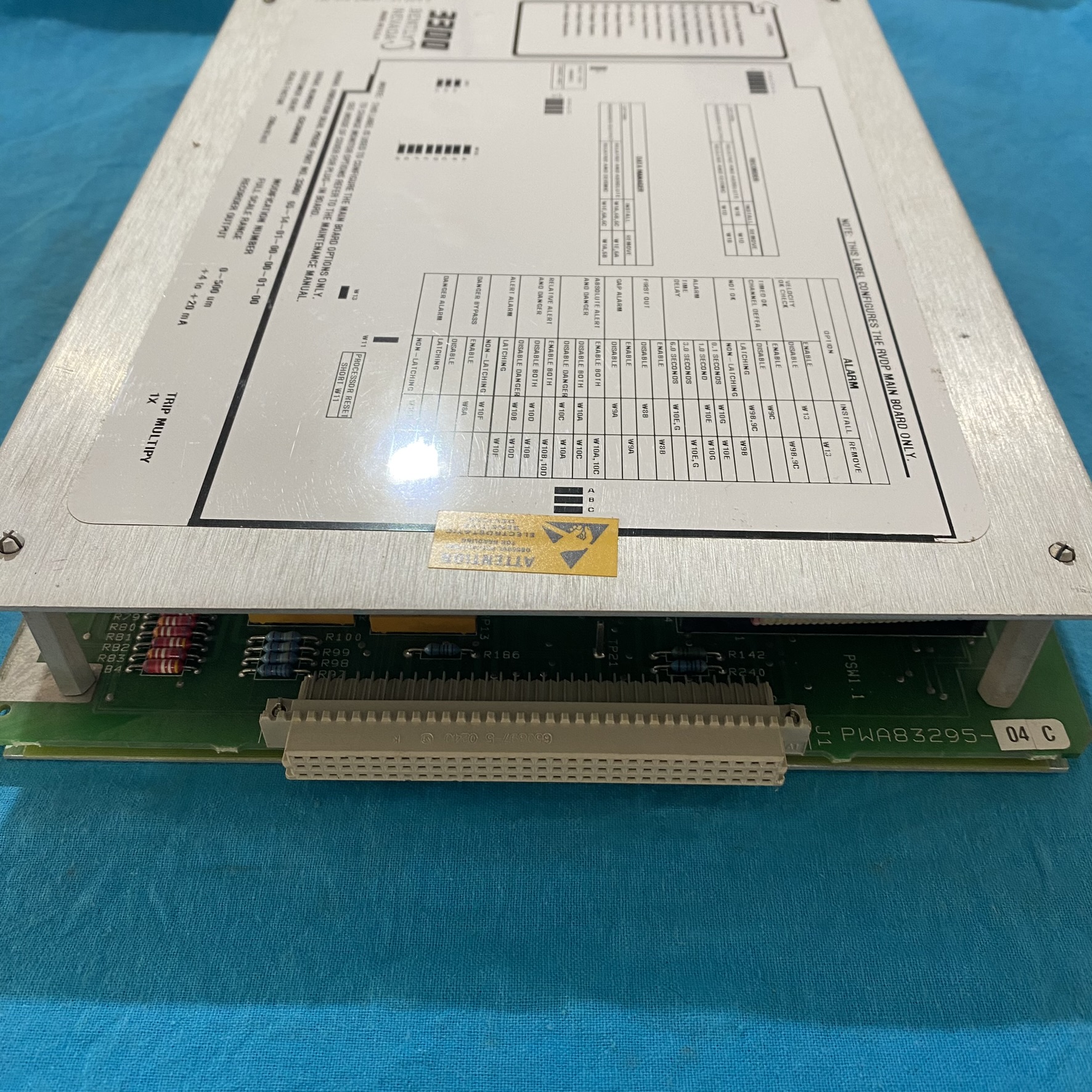

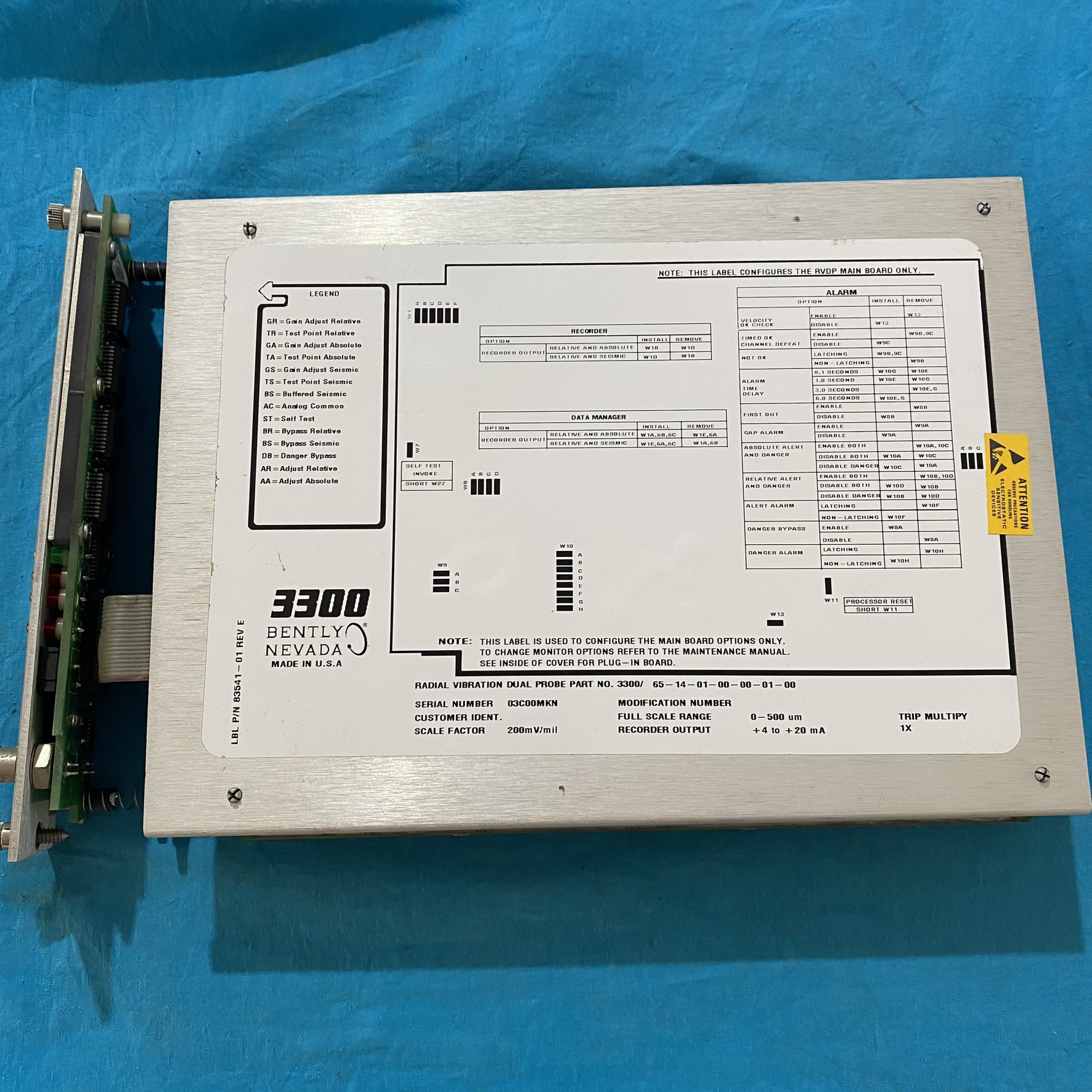

BENTLY 3300/65-14-01-00-00-01-00双通道轴振动监测模块

一、核心技术参数与功能特性

1. 测量能力与信号处理

  • 输入类型:支持3300 XL 涡流传感器系统(含探头、延伸电缆、前置器),双通道独立测量,兼容 8mm/11mm 探头(对应测量范围不同)。

  • 测量范围

    • 振动幅值:0-500μm(峰峰值,8mm 探头),分辨率 0.1μm,精度 ±1% 满量程。

    • 相位:0-360°(与键相器同步),用于转子动平衡分析。

    • 频率响应:0.5-10,000Hz,覆盖低速(如 100RPM)至高速(如 60,000RPM)设备需求。

  • 输出信号

    • 模拟输出:双路 4-20mA(对应振动幅值),负载能力≤600Ω,支持线性 / 对数输出模式。

    • 数字输出:4 组继电器触点(30V DC/5A),可配置为报警(Alert)、危险(Danger)、OK 信号及系统故障。

2. 硬件与可靠性设计

  • 环境适应性:工作温度 - 30~+65℃,存储温度 - 40~+85℃,适应沈阳冬季车间低温(-15℃)及夏季设备舱高温(60℃)。

  • 电源与冗余:24V DC±10% 供电,支持双电源冗余输入(需外部二极管隔离),功耗≤6W。

  • 抗干扰能力:符合 EN 61000-6-2 工业抗扰度标准,内置 EMC 滤波器,可直接安装在变频器、电机附近,抑制高频噪声。

3. 诊断与保护功能

  • 状态监测

    • LED 指示灯:通道 1/2 状态(绿:正常,黄:报警,红:危险)、电源 / 系统状态(绿:正常,红:故障)。

    • 自诊断:实时监测传感器断线、前置器故障、电缆电容超标(>250pF),触发系统故障报警并记录代码。

  • 保护逻辑:支持报警延迟(0.1-60s)、报警复位(自动 / 手动),符合 API 670 机械振动标准对保护系统的要求。

二、典型应用场景与系统集成

1. 汽轮机轴振动监测

  • 案例:沈阳某热电厂600MW 汽轮机中,3300/65 模块通过 8mm 涡流传感器(3300 XL 8mm)监测高中压转子振动。当振动幅值超过报警阈值(如 125μm)时,模块触发黄色报警并上传至 DCS;超过危险阈值(如 250μm)时,触发红色报警并联锁停机,避免转子碰摩。

  • 技术优势

    • 相位同步:与键相器(3300/25)联动,记录振动相位信息,辅助诊断转子不平衡、不对中等故障。

    • 冗余设计:双通道传感器 + 双模块配置,实现 “2 选 2” 表决逻辑,误报率降低至 0.01 次 / 年。

2. 离心式压缩机故障预警

  • 案例:沈阳某化工厂丙烯压缩机中,3300/65 模块监测止推轴承侧轴振动。通过趋势分析功能(需配合 3500 框架),发现振动幅值从 50μm 逐步升至 90μm(24 小时内),提前预警轴承磨损,避免非计划停机(挽回损失约 50 万元)。

  • 实施细节

    • 传感器安装:探头与轴颈间隙设定为 1.27mm(8mm 探头),采用专用支架固定(径向偏差≤0.1mm)。

    • 数据集成:通过 Modbus RTU 协议将振动数据上传至 MES 系统,生成趋势曲线(采样率 100Hz)。

3. 电机轴系动平衡校正

  • 案例:沈阳某钢铁厂10MW 同步电机启动时振动超标(180μm),通过 3300/65 模块采集振动相位(135°),结合动平衡仪计算配重位置(200g @ 135°),校正后振动降至 45μm,满足 ISO 10816 标准要求。

  • 技术亮点

    • 峰值保持:记录启动 / 停机过程中的最大振动值(如临界转速时的 250μm),用于轴系共振分析。

    • 信号输出:4-20mA 信号接入示波器,观察振动波形(如正弦波畸变率<5%),判断故障类型(不平衡 / 不对中)。

三、沈阳本地化支持资源

1. 官方与代理渠道

  • GE Bently Nevada 沈阳代表处

    • 地址:沈阳市沈河区青年大街 1-1 号市府恒隆广场办公楼 1 座 32 层。

    • 服务范围:提供传感器选型(根据轴径推荐探头规格)、系统组态(3500 框架配置)及现场校准(需预约)。

    • 联系方式:024-2396-8888(技术支持),service_sy@bently.com(维修咨询)。

  • 沈阳赛摩电气有限公司(授权代理商):

    • 地址:沈阳市铁西区兴工北街 64 号。

    • 服务范围:常备 3300/65-14-01-00-00-01-00 模块现货(含税价约32,000 元 / 台),提供48 小时到货安装指导

2. 第三方技术服务

  • 沈阳振通检测技术有限公司(铁西区):提供传感器安装校准(精度 ±0.5μm)、振动数据分析(频谱分析)及故障诊断报告(费用约 1,500 元 / 点)。

四、安装与调试指南

1. 硬件接线与配置

  • 传感器系统连接

    1. 涡流探头(如 3300 XL 8mm)→ 延伸电缆(330130-085-02-05,长度 5m)→ 前置器(3300/18)→ 模块输入端子。

    2. 确保电缆总电容≤250pF(超过会导致信号衰减),屏蔽层单端接控制柜地(接地电阻≤4Ω)。

  • 模块参数配置(通过 3500 Rack Configuration 软件):

    1. 选择探头类型(8mm/11mm)、测量单位(μm/mm/s)。

    2. 设置报警阈值(如 Alert=125μm,Danger=250μm)及延迟时间(1s)。

    3. 关联键相器信号(来自 3300/25 模块),启用相位测量功能。

2. 关键参数验证

  • 间隙电压校准

    • 万用表测量前置器输出电压,调整探头间隙至 - 10V(8mm 探头线性中点),确保测量在线性范围(-2V~-18V 对应 0~500μm)。

  • 信号精度测试

    • 使用TK3-2E 校准仪模拟振动信号(如 100μm 峰峰值,50Hz),模块 4-20mA 输出应对应 12mA(中点),误差≤±0.2mA。

3. 典型系统架构

plaintext
[轴系] → [涡流探头] → [前置器] → [3300/65模块] → [3500框架] →
  ↗️                                  ↗️
  ├─ 键相器(3300/25)                ├─ DCS系统(4-20mA/Modbus)
  └─ 继电器输出(报警/停机)           └─ 本地HMI(3500/92)

五、常见故障与排查

1. 典型故障处理

故障现象可能原因解决措施
通道无信号1. 探头电缆断路;2. 前置器无电源;3. 模块通道故障1. 用万用表测电缆电阻(应≤5Ω);2. 检查前置器 24V 供电;3. 切换至备用通道,送修故障模块。
测量值漂移1. 探头间隙变化;2. 环境温度波动;3. 前置器老化1. 重新校准间隙电压至 - 10V;2. 增加保温措施(温度变化≤5℃/h);3. 更换前置器(寿命约 8 年)。
报警误触发1. 电磁干扰;2. 阈值设置过低;3. 传感器松动1. 更换双绞屏蔽线(接地电阻≤1Ω);2. 提高报警阈值至设备允许值;3. 紧固探头支架(力矩 2.5N・m)。

2. 高级诊断

  • 通过Bently Nevada System 1 软件分析:

    • 频谱图:判断振动主导频率(如 1× 转速频率为不平衡,2× 为不对中)。

    • 趋势曲线:识别振动缓慢增长(轴承磨损)或突变(转子碰摩)。

六、维护与升级建议

1. 定期维护

  • 每 3 个月

    • 检查探头间隙电压(应稳定在 - 10V±0.5V),记录振动 baseline 值。

  • 每年

    • 校准仪全量程校验模块(误差超 ±2% 需返厂校准)。

    • 更换老化电缆(使用超 5 年的延伸电缆需测试电容值)。

2. 升级替代

  • 若需更高性能(如宽温 - 40~85℃),可升级至3500/42M(支持在线监测与以太网通信,含税价约 58,000 元 / 台)。

  • 对于智能化需求,推荐Orbit 60 振动监测系统(含无线传输与 AI 诊断,适合分布式设备)。

七、技术文档与资源获取

  1. 官方文档
    • GE Bently 官网下载《3300/65 轴振动监测模块手册》(IM 18249-01)及《3300 XL 传感器安装指南》。

    • 沈阳代表处可提供纸质手册(需签署保密协议)。

  2. 培训资源
    • GE Bently 每年在沈阳举办 **“旋转机械振动分析培训”**(4 天,费用 6,800 元 / 人),涵盖模块组态、故障诊断及 ISO 标准解读。

    • 在线平台Bently University提供免费课程(如《涡流传感器原理》)。
