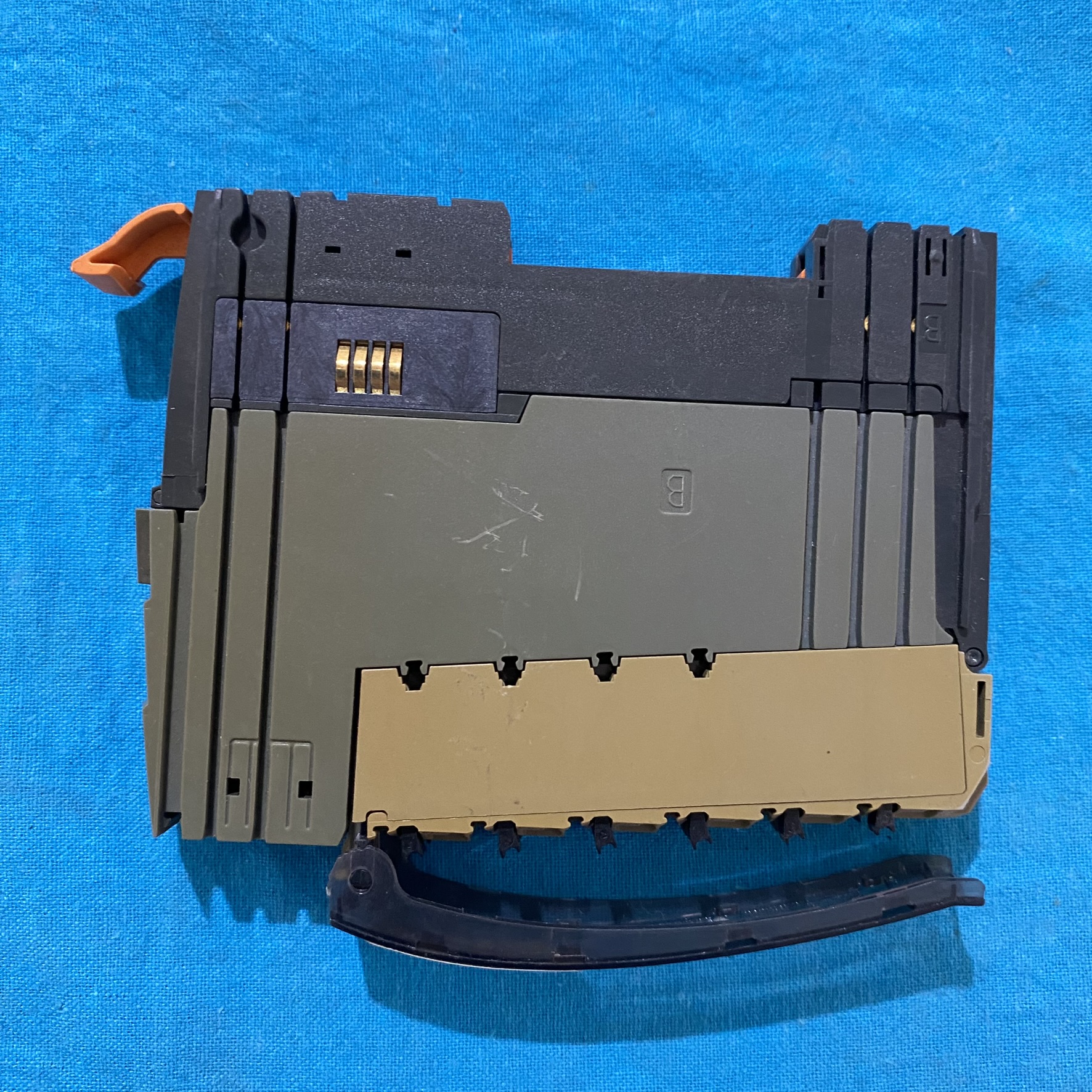

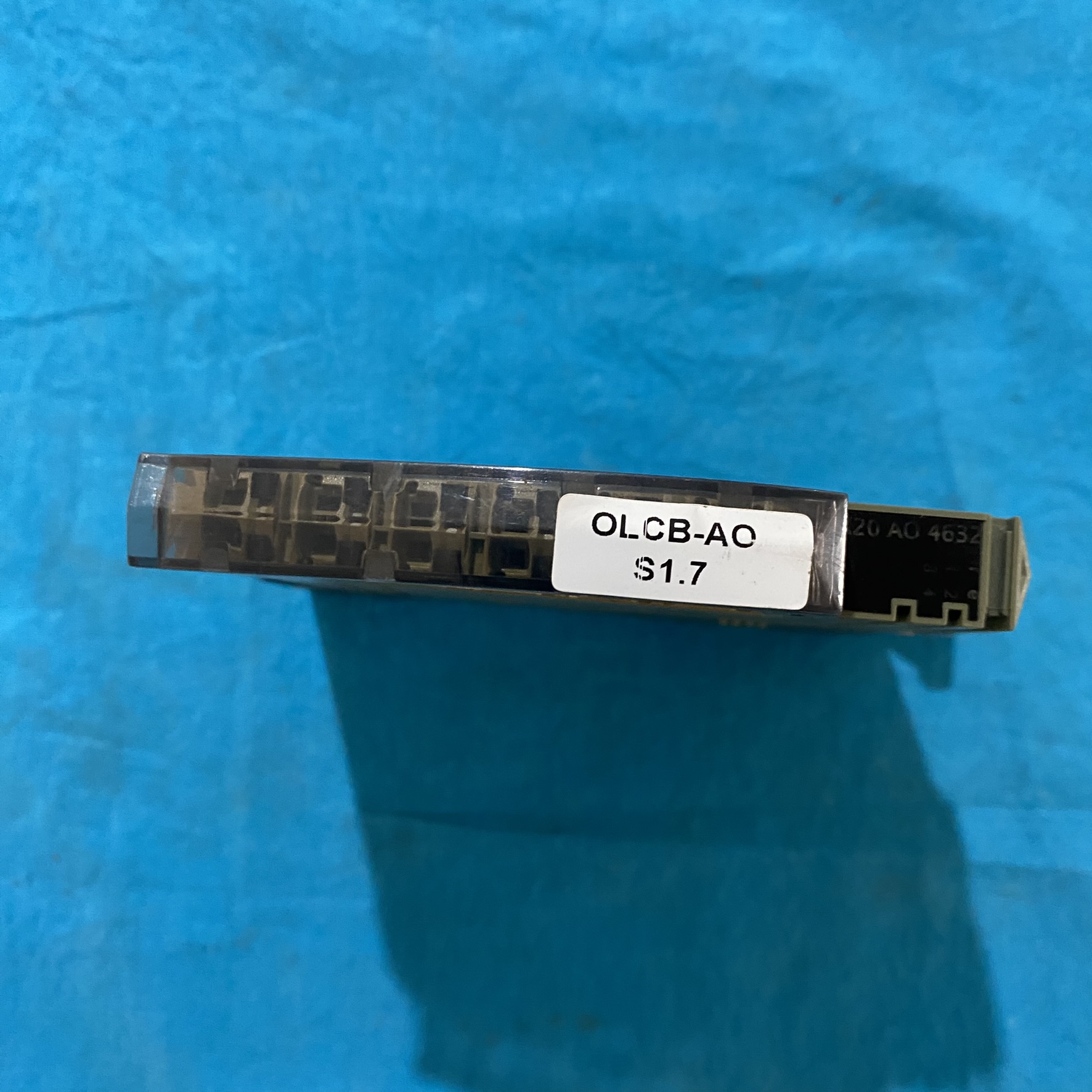

贝加莱X20AO4632模拟量输出模块

发布时间: 2025-08-13 12:37

贝加莱 X20AO4632 是X20 模块化控制系统中的4 通道模拟量输出模块，专为工业自动化场景中执行器的精准控制设计，支持电压与电流信号输出，适配阀门、变频器、伺服驱动器等设备

商品信息

一、核心技术参数与功能特性

1. 输出规格与信号处理

输出类型：支持**±10V 电压**（差分输出，负载阻抗≥10kΩ）或0-20mA/4-20mA 电流（负载阻抗≤500Ω），兼容工业执行器（如电动调节阀、比例阀）。
分辨率与精度：

16 位 DAC 转换，电压输出精度 ±0.08%（满量程误差），电流输出精度 ±0.1%（满量程误差），确保控制指令的高精度传递。
输出更新率1ms / 通道，支持多通道同步输出（偏差≤10μs），适合多轴协同控制场景（如精密机床进给）。

输出保护：内置短路保护（持续短路时自动限流至 30mA）和过压保护（电源反接保护），避免执行器故障导致模块损坏。

2. 环境适应性

宽温设计：工作温度 - 25~60℃（水平安装），存储温度 - 40~85℃，适应沈阳冬季车间低温及夏季设备散热环境。
防护与认证：防护等级 IP20（需控制柜内安装），通过ATEX、UL、IEC 61131-2等认证，可用于化工、食品加工等严苛场景。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，输出信号纹波≤10mV（峰峰值），在变频器、电机附近仍能稳定输出。

3. 通信与诊断能力

总线依赖：需搭配X20 总线控制器（如 X20BC0083）使用，支持Ethernet POWERLINK、Profinet、Modbus TCP等工业协议，实现与 PLC 的实时数据交互。
诊断功能：

每通道独立 LED 指示（绿色：正常输出；红色：短路 / 过载）。
通过 Automation Studio 软件实时监控输出值、负载状态及故障代码（如 0x2B01 表示通道短路）。

二、典型应用场景与系统集成

1. 过程控制执行器驱动

案例：沈阳某化工企业的反应釜温控系统中，X20AO4632 通过4-20mA 电流信号控制电动调节阀（如西门子 MVF461），调节蒸汽流量以维持反应温度（设定值 ±0.5℃）。模块与贝加莱 PLC 通过 Ethernet POWERLINK 通信，响应速度≤10ms，满足化工工艺的严格时序要求。
技术优势：

支持输出值限幅设置（软件配置上下限），防止执行器超程（如阀门全开 / 全关保护）。
内置斜坡函数，可设置输出信号的变化速率（如 0-10V 在 5s 内线性变化），避免执行器剧烈动作导致的机械冲击。

2. 运动控制速度给定

案例：沈阳某汽车焊接生产线中，X20AO4632 通过**±10V 电压信号**为伦茨 E82EV 变频器提供速度给定，控制传送带运行速度（0-50m/min 连续可调）。模块与 PLC 的同步周期设为 1ms，确保焊接机器人与传送带的运动协同（位置偏差≤±1mm）。
实施细节：

采用差分输出模式，配合双绞屏蔽线（单端接地），将信号干扰抑制至≤5mV，保证速度给定稳定性。
通过 Automation Studio 软件配置输出滤波（截止频率 100Hz），平滑高频噪声导致的速度波动。

3. 能源系统调节

案例：沈阳某工业园区光伏储能系统中，X20AO4632 通过0-10V 电压信号控制双向逆变器的有功功率输出（0-500kW），配合 EMS 系统实现电网峰谷调节。模块支持冗余设计（双模块热备），确保能源调度的连续性。

三、沈阳本地化支持资源

1. 官方与代理渠道

贝加莱沈阳办事处：

地址：沈阳市沈河区青年大街 1-1 号 3610-3612 单元。
服务：提供选型匹配（如根据执行器信号类型推荐模块）、协议调试（如 Profinet IO 配置）及固件升级（支持远程推送）。
联系方式：024-2385-7668（技术），sales_sy@br-automation.com（商务）。

本地代理商：

沈阳研华自动化（和平区三好街）：常备 X20AO4632 现货（含税价约 4,500 元 / 台），提供48 小时到货及DIN 导轨安装指导。
沈阳北成自动化（铁西区兴华北街）：可修复输出通道损坏、通信接口故障（费用约 1,800 元），支持2 小时备件闪送（针对生产线紧急停机）。

2. 备件与认证验证

模块标签含贝加莱原厂二维码，可通过官网 “产品验证” 入口查询生产日期、认证信息（如 ATEX 防爆等级），避免采购翻新件。
替代备件：若 X20AO4632 缺货，同系列X20AO4622（12 位分辨率，4 通道）可作为临时替代，价格约 2,800 元 / 台，兼容原有总线配置。

四、调试与编程指南

1. 配置工具与步骤

Automation Studio 软件：

在 “硬件配置” 中添加 X20AO4632，设置每通道输出类型（如 “通道 1=4-20mA”“通道 2=±10V”）。
通过 “变量映射” 将 PLC 程序中的控制值（如温度设定值）关联至模块输出寄存器（如 % QW0 对应通道 1）。
配置诊断参数：启用 “短路自动恢复”（故障解除后 100ms 内恢复输出），减少人工干预。

2. 关键参数设置

输出校准：

通过软件执行零点 / 增益校准（路径：Tools→Calibration），使用高精度万用表（如 FLUKE 8846A）验证输出值，误差应≤±0.1% FS。

安全限幅：

针对阀门控制，设置输出上限 = 90%（防止机械卡阻）、输出下限 = 10%（避免阀瓣完全关闭导致的介质凝固）。

3. 编程示例（结构化文本 ST）

st
// 通道1输出4-20mA信号（对应0-100℃温度设定）
Temp_Setpoint := 50.0; // 目标温度50℃
// 转换公式：4mA对应0℃，20mA对应100℃
AO_Channel1 := UINT_TO_WORD( (Temp_Setpoint / 100.0) * 32000.0 + 8000.0 );
// 将计算值写入模块输出寄存器
X20AO4632_1.AnalogOutput01 := AO_Channel1;

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
输出信号为 0	1. 模块未使能（需 PLC 发送使能指令）；2. 通道被软件禁用；3. 输出回路断线	1. 检查程序中 % QX0.0（使能位）状态；2. 在 Automation Studio 中解除通道禁用；3. 用万用表测试执行器接线。
信号波动超差	1. 未使用屏蔽线；2. 负载阻抗超出范围（如电流输出接＞500Ω 负载）；3. 电源纹波过大	1. 更换双绞屏蔽线（屏蔽层接控制柜地）；2. 增加信号隔离器（如魏德米勒 ISO PRO）；3. 改用隔离电源供电。
通道 LED 红灯常亮	1. 执行器短路；2. 模块输出级损坏	1. 断开执行器，测试模块输出是否恢复；2. 送修更换输出驱动芯片（沈阳北成自动化可修）。
