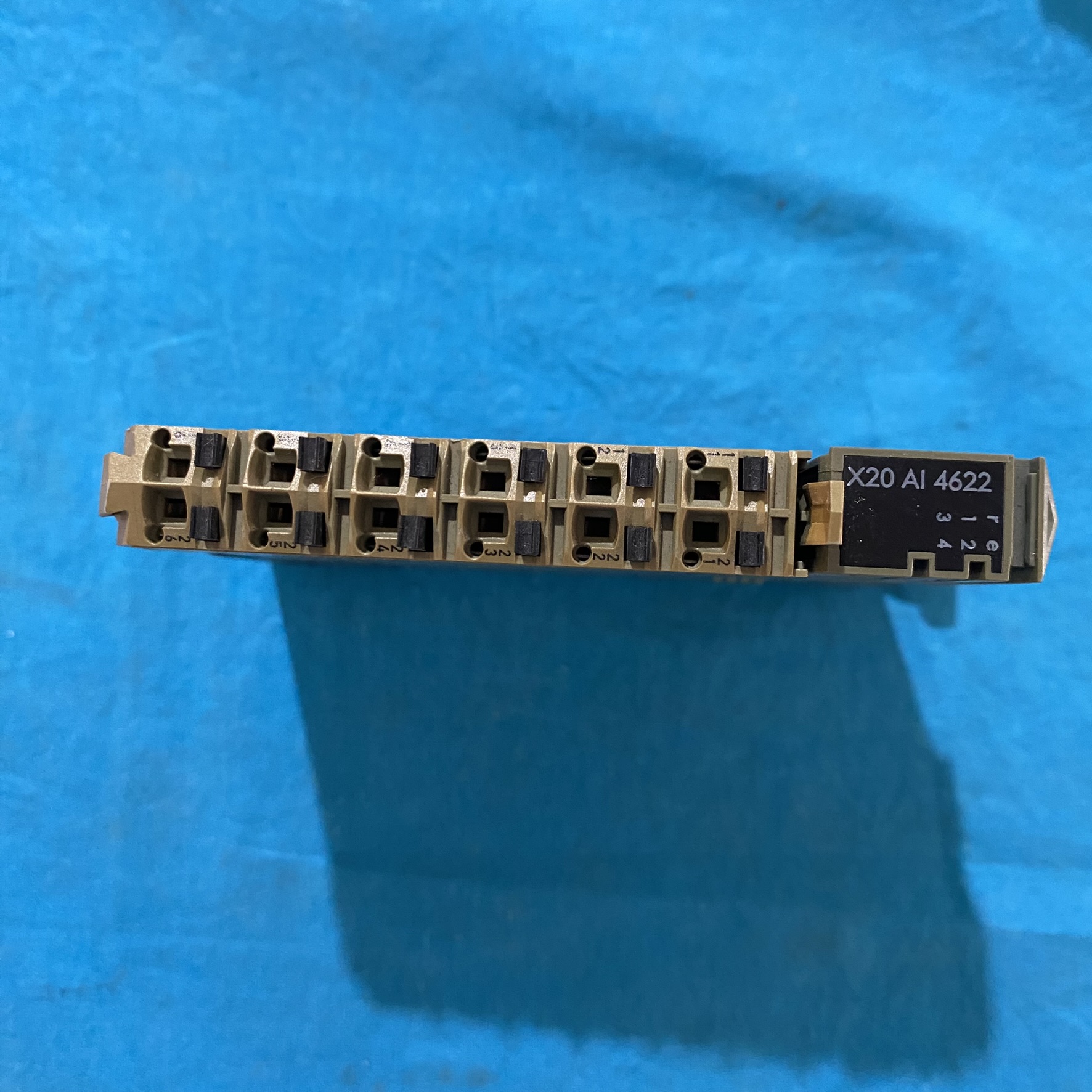

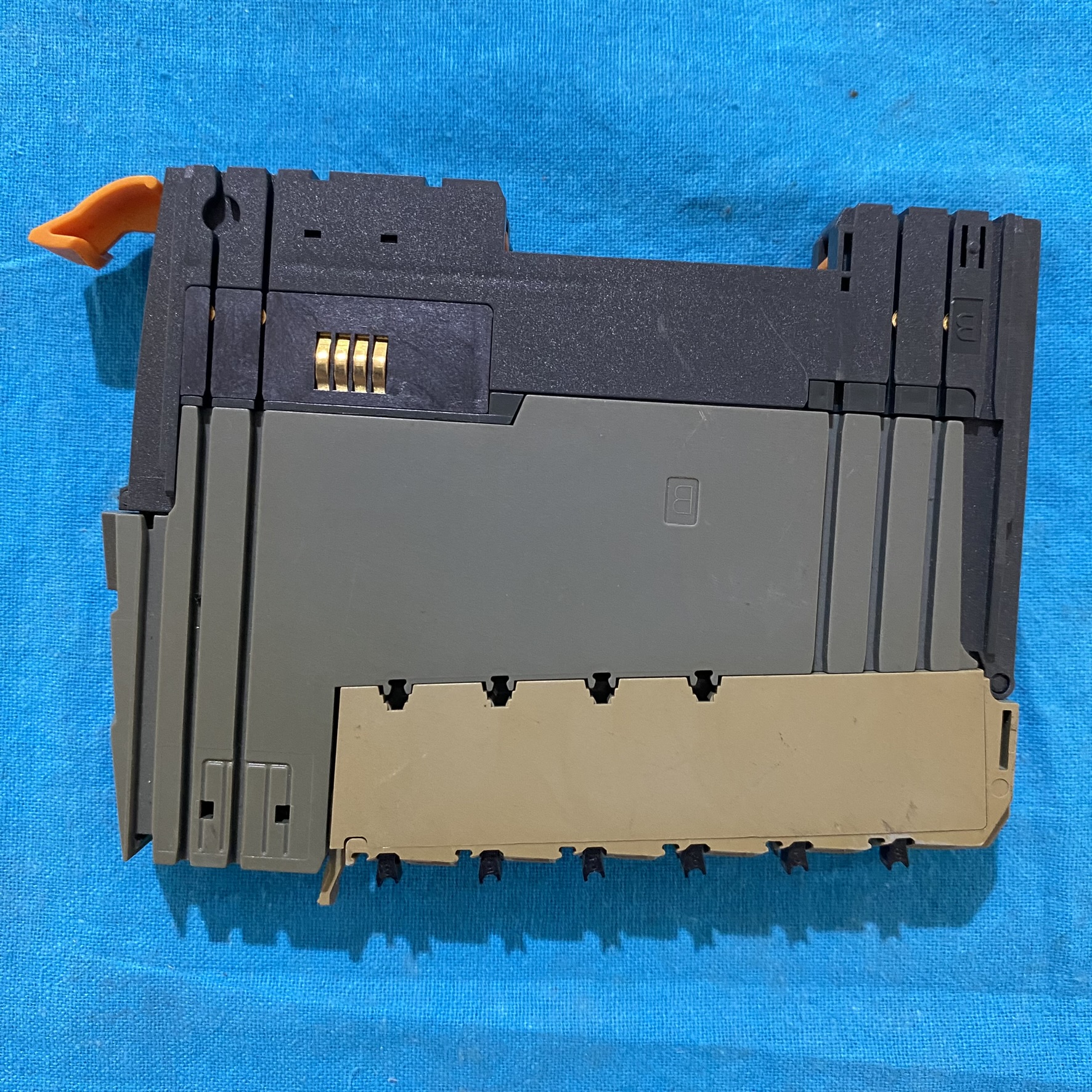

贝加莱X20AI4622拟量输入模块

发布时间: 2025-08-13 12:31

贝加莱 X20AI4622 是X20 模块化控制系统中的4 通道模拟量输入模块，专为工业自动化场景设计，支持高精度信号采集与复杂环境部署

商品信息

一、核心技术参数与功能特性

1. 硬件规格与信号处理

输入类型：支持**±10V 电压**（差分输入）或0-20mA/4-20mA 电流信号，兼容工业传感器（如压力变送器、温度传感器）。
分辨率与精度：

12 位 ADC 转换，电压信号精度 ±0.08%（增益误差），电流信号精度 ±0.08%（增益误差）。
内置三阶低通滤波器（截止频率 1kHz），有效抑制高频噪声，适合振动环境（如机床、生产线）。

输入保护：支持过压保护（±30V 电压输入）和过流保护（±50mA 电流输入），避免误接线损坏模块。

2. 环境适应性

宽温设计：工作温度 - 25~60℃（水平安装），适应沈阳冬季车间低温环境。
防护等级：IP20（需安装在控制柜内），通过ATEX、UL、DNV等认证，可用于化工、石油天然气等危险区域。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，可在变频器、电机附近稳定工作。

3. 通信与扩展能力

总线兼容性：需搭配X20 总线控制器（如 X20BC0083）使用，支持Ethernet POWERLINK、Profinet、Modbus TCP等协议。
诊断功能：

每通道独立 LED 状态指示（绿色：正常；红色：故障）。
通过 Automation Studio 软件实时监控通道状态（如信号过载、断线）。

二、典型应用场景与系统集成

1. 工业过程控制

案例：沈阳某汽车零部件工厂的涂装生产线中，X20AI4622 采集温度传感器（4-20mA）和压力变送器（±10V）的数据，通过 Ethernet POWERLINK 上传至贝加莱 PLC，实现烘房温度与喷涂压力的闭环控制，工艺稳定性提升 20%。
技术优势：

支持多通道同步采集（400μs 转换时间），确保多变量控制的实时性。
内置线性化算法，可修正传感器非线性误差（如热电偶冷端补偿）。

2. 能源管理与优化

案例：沈阳某工业园区的微电网系统中，X20AI4622 接入光伏逆变器（0-10V 电压信号）和储能电池（4-20mA 电流信号），通过 Modbus TCP 协议将数据上传至能源管理系统（EMS），实现 “源 - 网 - 荷 - 储” 协同调度，年节能率达 12%。
技术亮点：

支持高精度数据采集（电压分辨率 305μV/LSB，电流分辨率 610nA/LSB），满足能源计量需求。
可通过过采样功能（需软件配置）提升信号信噪比，适应弱信号场景。

3. 危险环境部署

案例：沈阳某化工企业的反应釜监控系统中，X20AI4622 在防爆控制柜内采集温度、液位信号，通过 Profinet 协议与西门子 PLC 通信。模块通过 ATEX 认证（II 3G Ex na nc IIC T5 Gc），可在爆炸性气体环境中稳定运行。

三、沈阳本地化支持资源

1. 官方与代理渠道

贝加莱沈阳办事处：

地址：沈阳市沈河区青年大街 1-1 号 3610-3612 单元。
服务范围：提供选型指导、通信协议调试（如 EtherCAT 从站配置）及固件升级（需预约）。
联系方式：024-2385-7668（技术支持），sales_sy@br-automation.com（商务咨询）。

本地代理商：

沈阳研华自动化（和平区三好街）：常备 X20AI4622 现货（含税价约2,450 元 / 台），提供48 小时到货服务，支持 DIN 导轨安装配件（如固定卡扣）。
沈阳北成自动化（铁西区兴华北街）：可提供模块级维修（如电源板更换，费用约 1,500 元）及备件闪送（2 小时内送达）。

2. 第三方维修服务

沈阳电路板维修公司（铁西区）：可修复通道损坏、通信故障等问题，维修周期 3-5 工作日，费用约 800-2,000 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件配置工具

Automation Studio：

支持通道诊断掩码设置，可屏蔽特定故障（如短暂信号波动）以减少误报警。
可通过示波器功能（需搭配 X20BC0083 控制器）实时监测信号波形，辅助调试。
配置步骤：
功能扩展：

在硬件视图中添加 X20AI4622 模块，设置通道类型（电压 / 电流）及滤波参数（如 1kHz 低通）。
通过变量映射工具将模块通道关联至 PLC 程序变量（如 % IW0 对应通道 1 数据）。

2. 关键参数设置

输入滤波：

软件设置硬件滤波器截止频率（1kHz），建议工业场景设为 1kHz 以平衡响应速度与抗干扰能力。

线性化处理：

对于非线性传感器（如热电阻），需在 PLC 程序中调用线性化函数块（如 BR 提供的 TC_Linearize）。

3. 通信协议配置

Ethernet POWERLINK 示例：

在 Automation Studio 中配置同步周期（如 1ms）和PDO 映射，将模块数据发送至控制器。

典型指令：

st
// 读取通道1电压值（单位：mV）
Voltage := (X20AI4622_1.AnalogInput01 * 305.176) / 1000;

Modbus RTU 示例：

使用 X20IF1030 通信模块，设置从站地址（如 1）和波特率（如 9600bps），寄存器地址 40001 对应通道 1 数据。

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
通道无数据输出	1. 传感器供电异常；2. 信号线缆断路；3. 模块通道损坏	1. 检查 24V 电源；2. 用万用表测试线缆通断；3. 更换通道或模块。
数据波动过大	1. 未接屏蔽线；2. 滤波器参数设置不当；3. 信号干扰	1. 改用双绞屏蔽线（单端接地）；2. 增大滤波器截止频率；3. 远离强电磁源。
通信中断	1. 总线控制器故障；2. 协议配置错误；3. 网线接触不良	1. 检查控制器状态灯；2. 重新下载配置文件；3. 更换网线（推荐 Cat6A）。
