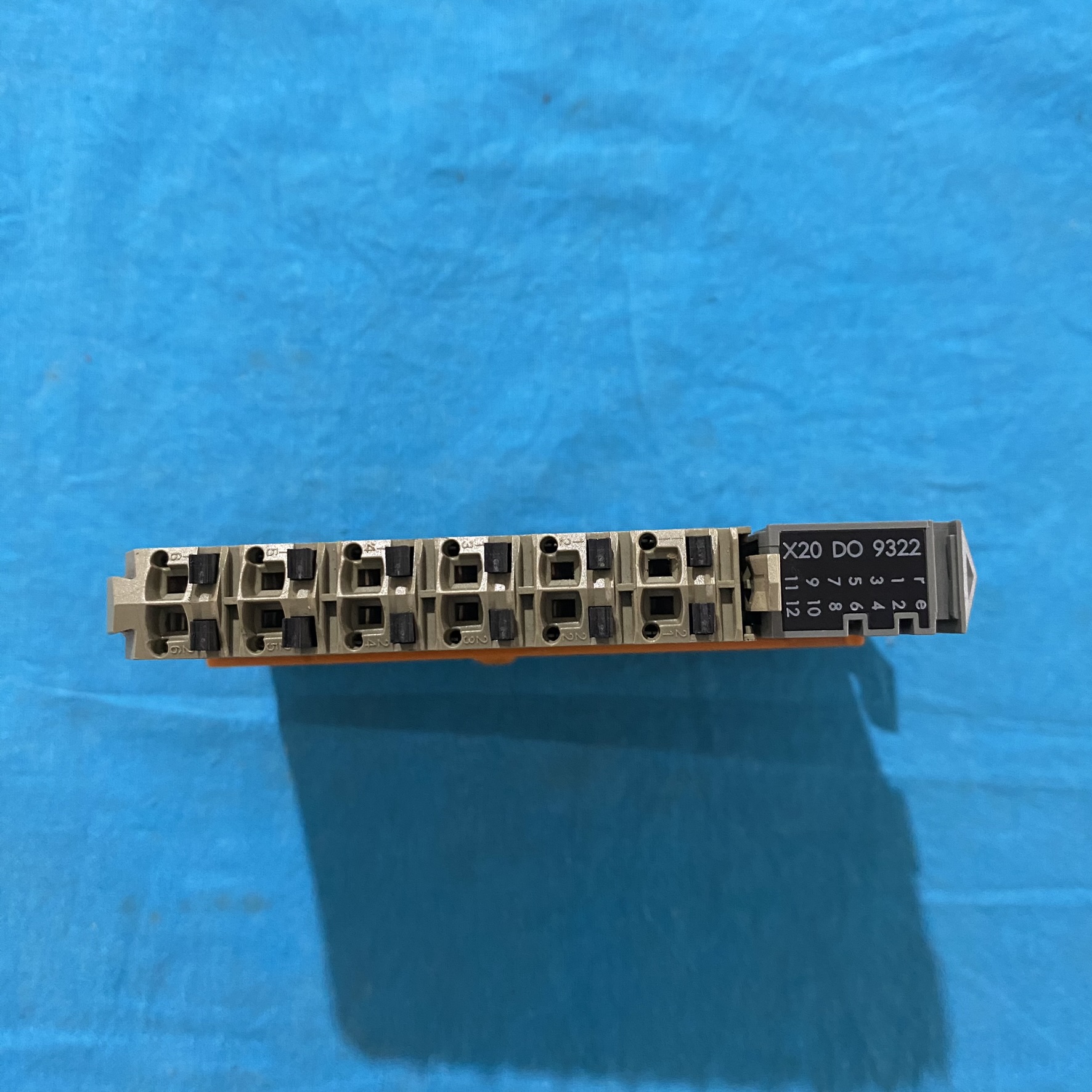

贝加莱X20DO9322数字量输出模块

发布时间: 2025-08-13 12:42

贝加莱 X20DO9322 是X20 模块化控制系统中的12 通道数字量输出模块，专为工业自动化场景设计，支持高可靠性的执行器控制与复杂环境部署

商品信息

一、核心技术参数与功能特性

1. 输出规格与信号处理

输出类型：支持24V DC 源式输出（高侧开关），兼容电磁阀、接触器、指示灯等工业设备，每通道最大电流0.5A，支持1 线连接技术（仅需电源线与信号线），减少布线成本 30%。
保护机制：

短路保护：内置热切断电路，持续短路时自动限流至 30mA，故障解除后 100ms 内恢复输出。
反向极性保护：电源反接时自动阻断电流，避免模块损坏。

输出响应：信号更新时间≤1ms，支持多通道同步输出（偏差≤10μs），适合高速生产线协同控制（如汽车焊装夹具动作）。

2. 环境适应性

宽温设计：工作温度 - 25~60℃（水平安装），存储温度 - 40~85℃，适应沈阳冬季车间低温及夏季设备散热环境。
防护与认证：防护等级 IP20（需控制柜内安装），通过ATEX II 3G Ex nA IIC T4 Gc认证，可用于化工、石油天然气等危险区域。
抗干扰能力：符合 EN 61000-6-2 工业抗扰度标准，输出信号纹波≤10mV（峰峰值），在变频器、电机附近仍能稳定运行。

3. 通信与诊断能力

总线依赖：需搭配X20 总线控制器（如 X20BC0083）使用，支持Ethernet POWERLINK、Profinet、Modbus TCP等工业协议，实现与 PLC 的实时数据交互。
诊断功能：

每通道独立 LED 指示（橙色：输出状态；红色：短路 / 过载）。
通过 Automation Studio 软件实时监控输出值、负载状态及故障代码（如 0x1B01 表示通道过载）。

二、典型应用场景与系统集成

1. 工业设备执行器控制

案例：沈阳某汽车焊装车间中，X20DO9322 通过24V DC 信号控制焊接夹具的电磁阀（如 Festo MHE3-MS1H-3/2G-DC24V），配合贝加莱 PLC 实现夹具的精准开合。模块支持1 线连接技术，相比传统 3 线方案减少 50% 布线成本，同时内置的短路保护有效降低设备故障率。
技术优势：

支持输出值限幅设置（软件配置上下限），防止执行器超程（如阀门全开 / 全关保护）。
可通过斜坡函数设置输出信号变化速率（如 0-24V 在 5s 内线性变化），避免机械冲击。

2. 能源系统安全联锁

案例：沈阳某工业园区的光伏储能系统中，X20DO9322 接入逆变器断路器控制信号（干接点）和消防报警信号（24V DC），通过 Modbus TCP 协议与 EMS 系统联动。当检测到火灾信号时，模块触发安全继电器切断储能系统，响应时间≤5ms。
技术亮点：

支持冗余供电设计（双 24V 电源输入），确保单电源故障时仍能维持控制。
输出电路包含反向极性保护，避免误接线导致的模块损坏。

3. 智能产线逻辑控制

案例：沈阳某装备制造企业的齿轮加工线中，X20DO9322 控制刀具寿命传感器（24V DC）和料仓料位开关的状态指示灯，通过 Ethernet POWERLINK 与 PLC 通信。当刀具寿命到期或料仓缺料时，系统自动触发换刀流程或暂停生产线，提升设备利用率 15%。

三、沈阳本地化支持资源

1. 官方与代理渠道

贝加莱沈阳办事处：

地址：沈阳市沈河区青年大街 1-1 号 3610-3612 单元。
服务范围：提供选型指导、协议调试（如 Profinet IO 配置）及固件升级（需预约）。
联系方式：024-2385-7668（技术支持），sales_sy@br-automation.com（商务咨询）。

本地代理商：

沈阳研华自动化（和平区三好街）：常备 X20DO9322 现货，含税价约2,543 元 / 台，提供48 小时到货服务，支持 DIN 导轨安装配件（如固定卡扣）。
沈阳北成自动化（铁西区兴华北街）：可提供模块级维修（如输出驱动芯片更换，费用约 1,200 元）及备件闪送（2 小时内送达）。

2. 第三方维修服务

沈阳电路板维修公司（铁西区）：可修复通道短路、通信接口故障等问题，维修周期 3-5 工作日，费用约 800-1,500 元（需自行寄送模块）。

四、调试与编程指南

1. 硬件配置工具

Automation Studio：

支持通道仿真功能（需软件配置），模拟输出信号以辅助程序调试。
可通过示波器功能（需搭配 X20BC0083 控制器）实时监测信号波形，定位间歇性故障。
配置步骤：
功能扩展：

在硬件视图中添加 X20DO9322 模块，设置输出类型（源式 / 漏式）及滤波时间（如 1ms）。
通过变量映射工具将模块通道关联至 PLC 程序变量（如 % QX0.0 对应通道 1）。

2. 关键参数设置

输出校准：

通过软件执行零点 / 增益校准（路径：Tools→Calibration），使用高精度万用表（如 FLUKE 8846A）验证输出值，误差应≤±0.1% FS。

安全限幅：

针对阀门控制，设置输出上限 = 90%（防止机械卡阻）、输出下限 = 10%（避免阀瓣完全关闭导致的介质凝固）。

3. 编程示例（结构化文本 ST）

st
// 控制通道1-4的电磁阀（布尔值）
FOR i := 0 TO 3 DO
    Solenoid_Control[i] := X20DO9322_1.DigitalOutput[i];
END_FOR;

// 当传感器触发时，输出报警信号
IF Sensor_Status THEN
    Alarm_Output := TRUE;
END_IF;

五、常见故障与排查

1. 典型故障处理

故障现象	可能原因	解决措施
输出信号为 0	1. 模块未使能（需 PLC 发送使能指令）；2. 通道被软件禁用；3. 输出回路断线	1. 检查程序中 % QX0.0（使能位）状态；2. 在 Automation Studio 中解除通道禁用；3. 用万用表测试执行器接线。
通道 LED 红灯常亮	1. 执行器短路；2. 模块输出级损坏	1. 断开执行器，测试模块输出是否恢复；2. 送修更换输出驱动芯片（沈阳北成自动化可修）。
信号波动超差	1. 未使用屏蔽线；2. 负载阻抗超出范围（如电流输出接＞500Ω 负载）；3. 电源纹波过大	1. 更换双绞屏蔽线（屏蔽层接控制柜地）；2. 增加信号隔离器（如魏德米勒 ISO PRO）；3. 改用隔离电源供电。
