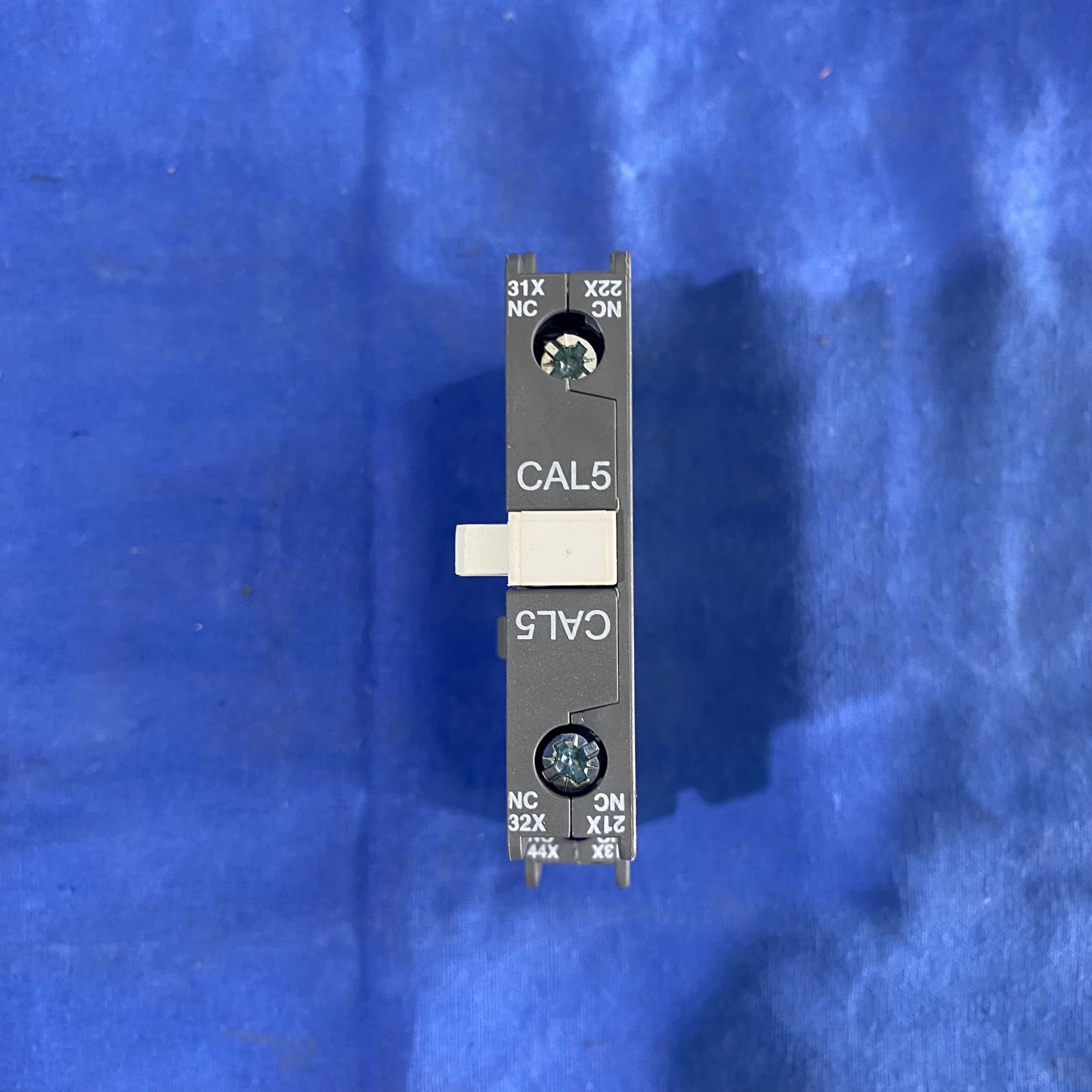

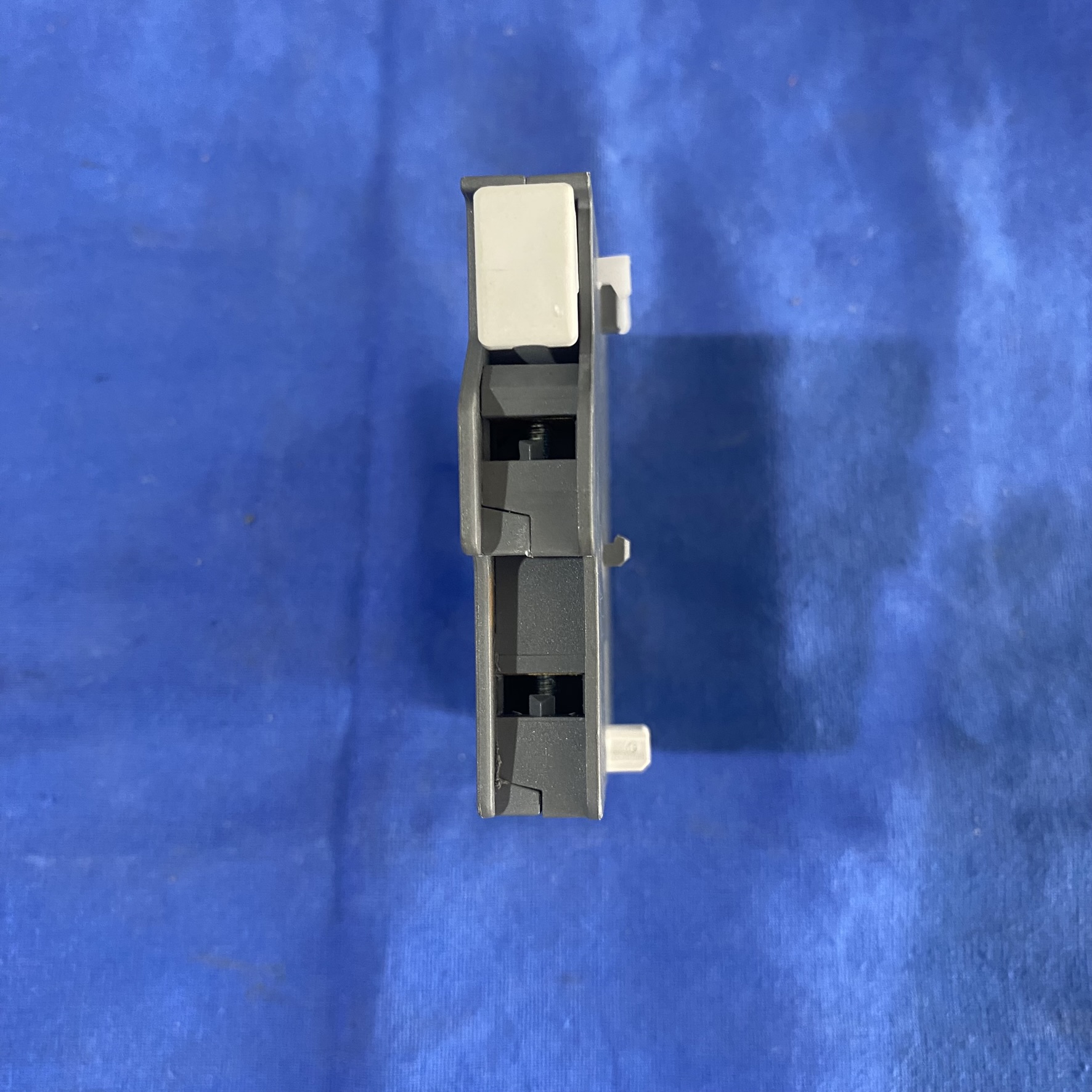

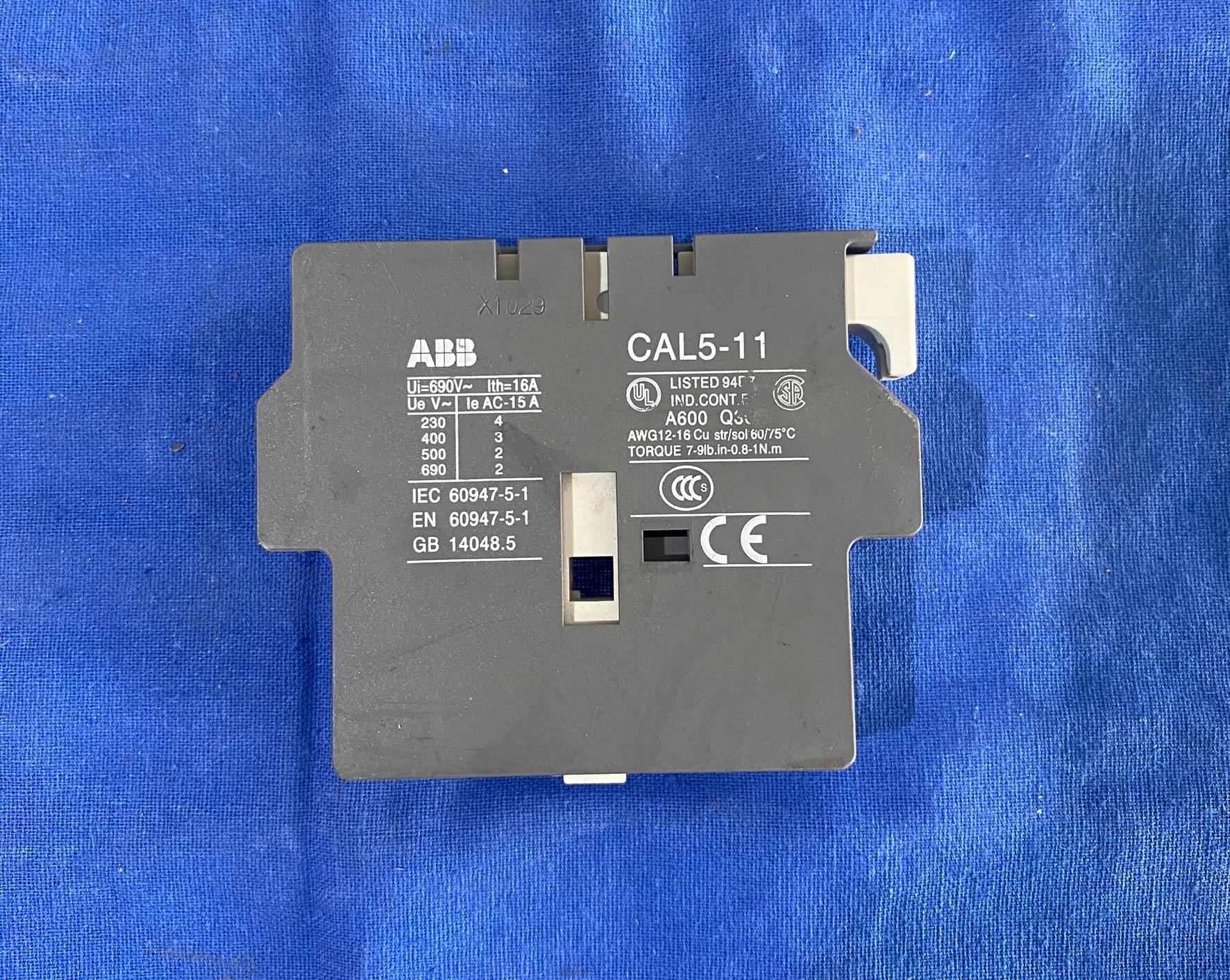

ABB CAL5-11 辅助触点模块

一、产品定位与功能

状态指示：通过辅助触点反馈接触器的吸合 / 释放状态，用于指示灯、PLC 信号采集等。

1. 逻辑控制：构建复杂的控制逻辑（如互锁、顺序控制）。

2. 信号扩展：为接触器增加额外的控制节点，适应多回路需求。

二、技术参数与性能

1. 电气规格：

• AC-15 负载：220/240V 时 4A，690V 时 2A。

• DC-13 负载：24V 时 6A，250V 时 0.3A。

• 额定电压：辅助电路 AC 690V / DC 250V，主电路支持 24V 控制。

• 额定电流：

• 绝缘等级：IEC 60947-5-1 标准下 690V，UL/CSA 标准下 600V。

2. 机械特性：

• 机械寿命：高达 1000 万次动作。

• 开关频率：机械 3600 次 / 小时，电气 1200 次 / 小时。

• 安装尺寸：12mm（宽）×74mm（高）×62mm（深），适配标准 35mm 导轨安装。

3. 认证与合规：

• 符合 CE、UL、CCC、CSA、EAC 等多项国际认证。

• RoHS 环保指令合规。

•

典型应用场景

1. 工业自动化：

• 电机控制回路中实现过载保护信号反馈。

• 生产线设备的启停状态监控。

2. 楼宇自动化：

• 照明系统接触器的远程控制与状态监测。

• 空调机组的风机、阀门联动控制。

3. 能源管理：

• 光伏逆变器的接触器状态监测。

• 充电桩的充电状态指示与安全互锁。

六、使用注意事项

1. 安装规范：

• 需确保触点模块与接触器机械联动顺畅，避免卡阻。

• 接线时应使用扭矩扳手（推荐 0.5-0.8N・m），防止端子松动。

2. 环境要求：

• 工作温度范围：-5℃ 至 +60℃，湿度 ≤90% RH（无凝露）。

• 避免在强磁场或腐蚀性环境中使用。

3. 维护建议：

• 定期清洁触点表面，防止氧化导致接触不良。

• 每 10 万次动作后检查机械部件磨损情况。
