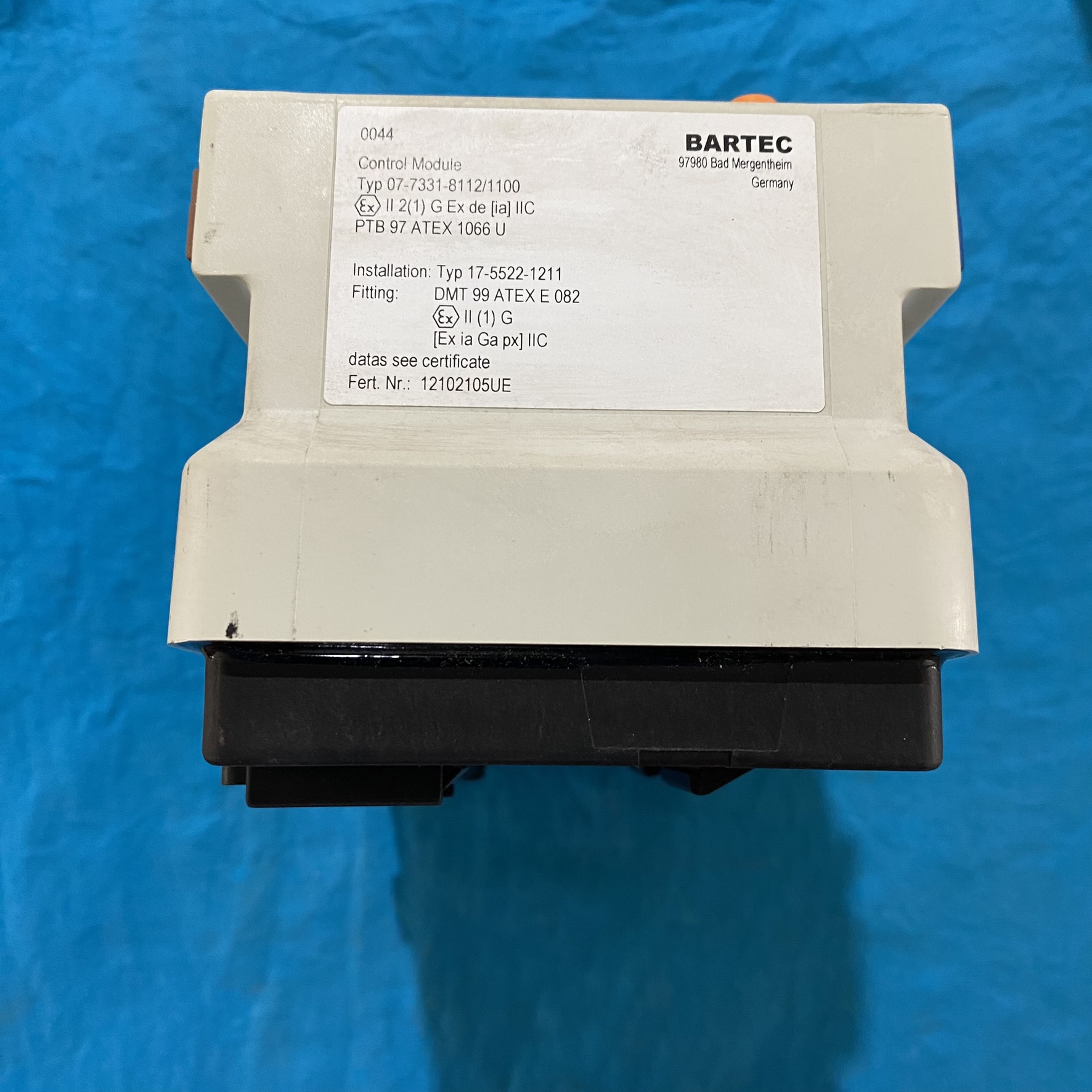

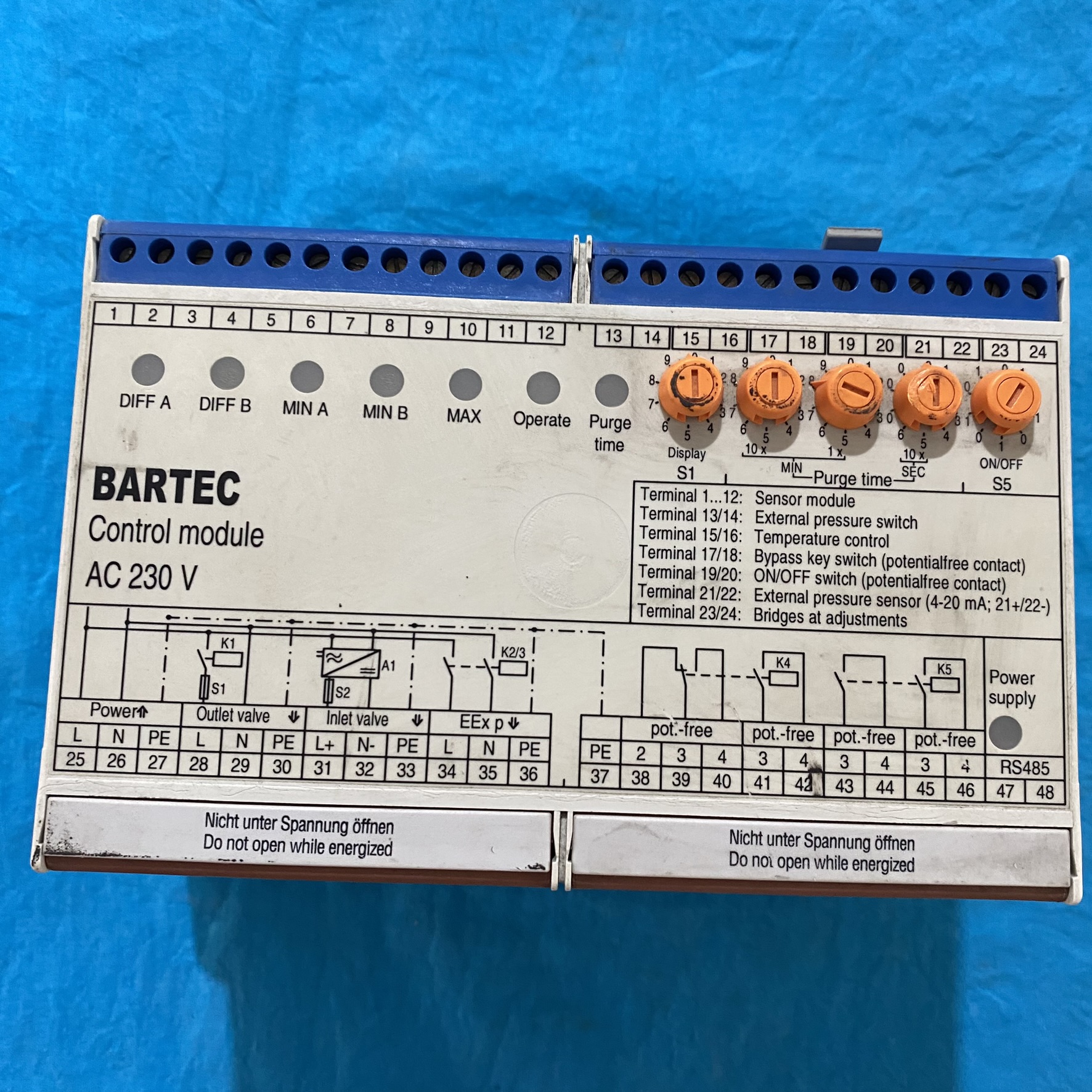

BARTEC 07-7331-8112/1100防爆控制模块

发布时间: 2025-08-12 16:23

BARTEC 07-7331-8112/1100 是 BARTEC 防爆控制模块，专为工业危险区域的自动化控制设计，支持多协议通信与防爆认证，适配石油化工、制药、能源等行业的高安全性场景。

商品信息

一、核心参数与硬件设计

防爆认证与安全特性

防爆等级：ATEX II 2G Ex db IIC T6（气体环境）/ II 2D Ex tb IIIC T85°C（粉尘环境），符合 EN 60079-1（隔爆型）、EN 61241-1（粉尘防爆）标准，适用于 1 区 / 21 区及以下危险区域。
防护等级：IP66/67（前面板），抗振动（10-500Hz，10g）、抗冲击（30g，11ms），适应恶劣工业环境。

接口与通信

总线协议：支持 PROFIBUS DP（主 / 从模式），通信速率最高 12Mbps，兼容西门子、罗克韦尔等 PLC 系统。
数字量 I/O：16 路输入 / 输出（Ex i 本安型），支持 NAMUR 标准（如传感器信号接入），响应时间≤10ms。
模拟量扩展：可选 8 路 4-20mA 输入 / 输出（HART 兼容），支持温度、压力等过程参数采集。

电气规格

电源：24V DC（±15% 波动），功耗≤15W，内置过压保护（OVP）与反接保护（Reverse Polarity Protection）。
隔离特性：信号与电源隔离（2.5kVrms），防止地电位干扰。

二、功能特性与典型应用

危险区域控制

防爆逻辑控制：通过 PROFIBUS 与 PLC 联动，实现危险区域内的电机启停、阀门控制（如石化管道紧急切断）。
本安信号处理：16 路本安输入支持 NAMUR 传感器（如防爆接近开关），确保信号传输的本质安全性。

过程监控与数据采集

多参数监测：通过模拟量模块采集温度、压力等数据，配合 BARTEC 防爆显示器（如 COMEX 系列）实现本地可视化监控。
故障诊断：内置自诊断功能（如通道短路、断线检测），通过 LED 指示灯或总线信号实时反馈异常状态。

行业适配场景

天然气输送：监测管道压力，通过本安输出控制调节阀，确保输送稳定性。
洁净室环境控制：联动温湿度传感器与防爆风机，维持恒温恒湿状态（如无菌灌装车间）。
储罐区阀门控制：通过 PROFIBUS 连接西门子 S7-400 PLC，实现远程开 / 关操作与状态反馈。
压缩机保护：监测振动传感器信号，触发停机逻辑防止设备损坏。
石油化工：
制药与食品：
能源行业：

三、系统集成与兼容性

硬件兼容性

替代型号：已逐步被 BARTEC F9100 系列替代（如 F9100-EX-16DI/16DO），后者支持 EtherNet/IP、PROFINET 等工业以太网协议，性能提升 30%。
扩展能力：通过 BARTEC 防爆扩展模块（如 EXM 系列）可增加 CANopen、Modbus RTU 等接口。

软件支持

配置工具：使用 BARTEC PACTware 软件进行参数调试（如信号滤波、死区设置），支持在线监控与固件升级。
跨品牌适配：通过 GSD 文件导入，可无缝集成至西门子 STEP 7、罗克韦尔 Studio 5000 等编程环境。

四、采购与技术支持

供货与价格

参考价格：国内市场约 ¥12,000-¥18,000（单机），国际市场约 $1,800-$2,500，批量采购可享 10%-15% 折扣。
渠道：通过 BARTEC 授权经销商（如上海铂鳞贸易、佳武自动化）或工业备件平台（如 AX Control）采购，部分型号需预订。

技术文档

手册资源：《PROFIBUS 模块操作手册》《防爆认证证书》可从 BARTEC 官网下载，包含接线图、参数表及故障代码（如 E.01 为通信中断）。
案例库：BARTEC 官网发布《防爆控制系统在 LNG 储罐中的应用白皮书》，提供实际参数优化建议。

生命周期与升级建议

停产状态：当前（2025 年）07-7331 系列已逐步停产，建议新系统优先选择 F9100 系列以获得长期技术支持。
升级优势：F9100-EX-16DI/16DO 支持 24-bit 高精度 ADC、Web 服务器功能（HTML5 界面），且编程软件与旧型号兼容。

五、注意事项

安装规范

本安线缆：使用蓝色屏蔽双绞线（如 LSZH 材质），单根长度≤500 米，屏蔽层单端接地。
动力隔离：本安信号线缆与非本安线缆需间距≥30cm，避免电磁耦合。
布线要求：
接地设计：需独立接地（接地电阻≤10Ω），与 PLC 系统共地以减少电位差。

调试建议

参数初始化：首次使用需通过 PACTware 执行 “硬件组态”，分配 PROFIBUS 从站地址（如默认地址 3）。
信号测试：通过示波器验证输出波形（如 24V 脉冲信号幅值是否达标），确保无杂波干扰。

维护提示

定期检查：每 6 个月清理散热孔灰尘，检查端子紧固性（防止振动松动）。
备件管理：建议储备易损模块（如电源板），因停产型号库存有限。

六、总结

07-7331-8112/1100 的核心价值在于高安全性与稳定的危险区域控制能力，尤其适合对防爆等级要求严格的石油化工、制药等行业。其局限性在于协议单一（仅 PROFIBUS）、扩展能力有限，且已接近停产。对于新建设备，推荐升级至 F9100-EX-16DI/16DO 以获得更优的工业以太网支持、更高的分辨率（24-bit ADC）及长期技术保障。
