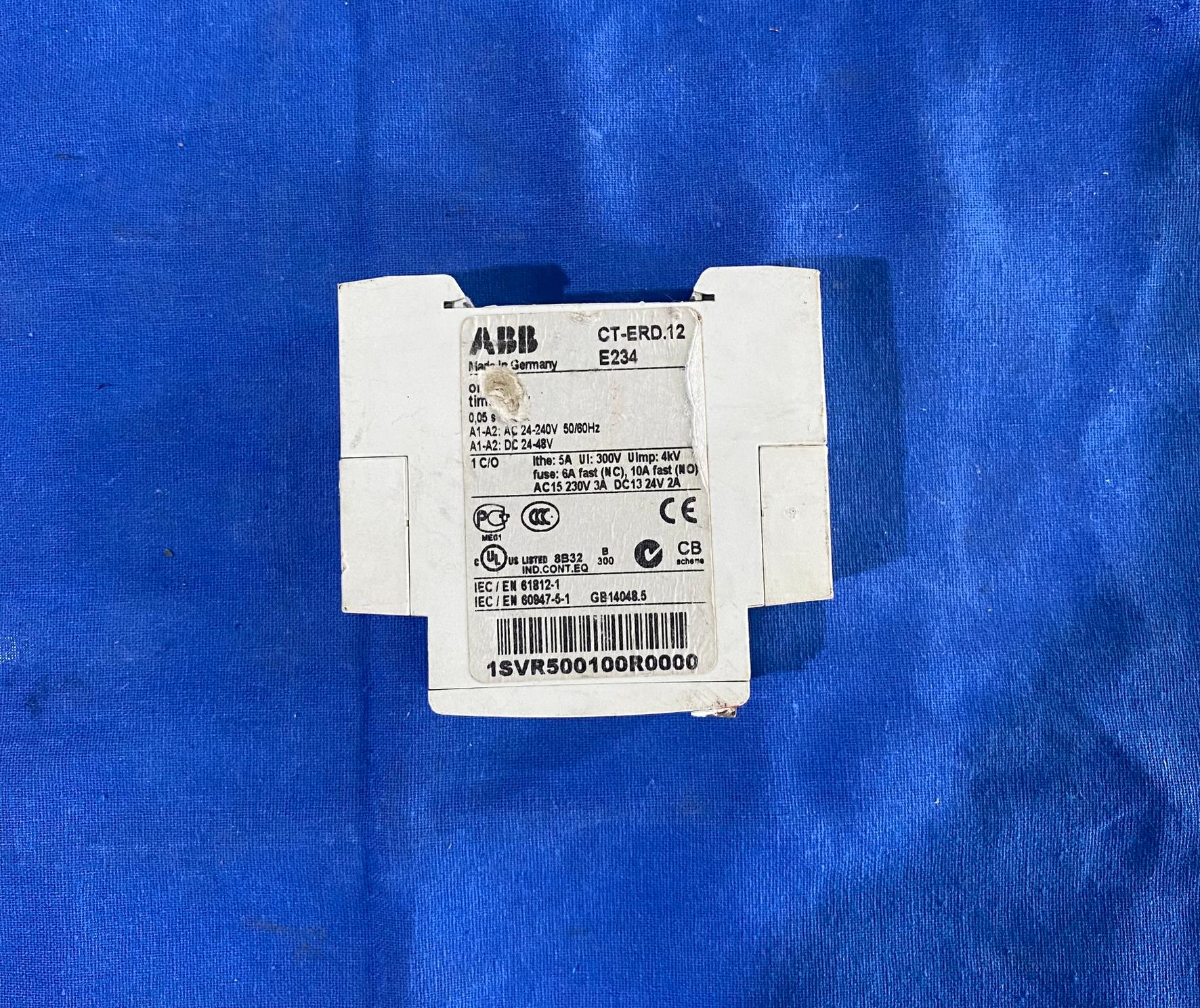

ABB CT-ERD.12 1SVR500100R0000 电子过流继电器

一、产品类型与功能

1. 核心功能
   该继电器为通电延时型（On-Delay），即线圈通电后，延时触点按设定时间闭合或断开。延时范围覆盖 0.05 秒至 100 小时，分为 7 个可选档位，通过旋转开关和内部电位器精确调节。

• 典型应用：电机启动延时、设备顺序控制、信号触发延时等。

2. 输出特性

• 触点类型：1 组转换触点（1c/o，SPDT），额定负载为 250V AC/6A，可直接控制接触器或小型负载。

• 状态指示：配备绿色 LED（电源指示）和黄色 LED（输出动作指示），便于现场调试。

二、技术参数

1. 电源规格

• 电压范围：AC 24-240V 或 DC 24-48V，宽电压设计兼容多种工业场景。

• 功耗：典型值 ≤3VA（AC）或 ≤2W（DC）。

2. 延时精度

• 机械旋钮调节，误差范围通常为 ±3%（常温下），长期稳定性依赖环境温度（工作温度：-25°C ~ +60°C）。

3. 认证与标准

• 安全认证：CE、CCC（中国强制性认证）、CUL（UL 认证，证书号 E140448）。

• 环保标准：符合 RoHS 指令，无铅化设计。

•

三、物理特性

1. 安装方式

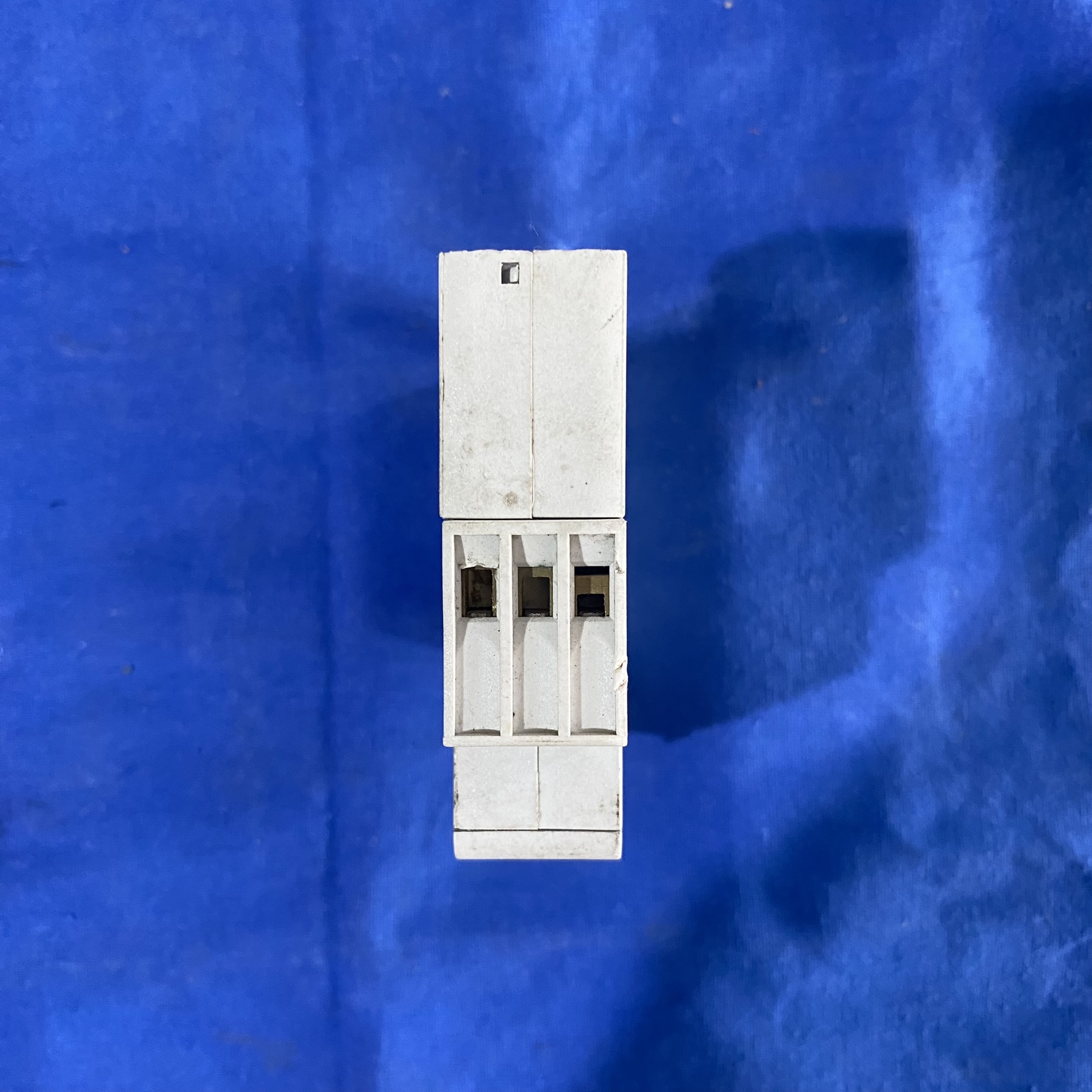

• DIN 导轨安装：宽度仅 17.5mm，节省配电柜空间，适配 35mm 标准导轨。

• 接线方式：螺钉端子，支持 2×1.5mm² 导线（带端头）或 2×2.5mm² 导线（不带端头）。

2. 外形尺寸

• 尺寸：17.5mm（宽）×70mm（高）×63mm（深），重量约 52g。

四、关键特性与优势

1. 可靠性设计

• 固态电子元件，无机械磨损，寿命可达 10 万次以上。

• 抗干扰能力强，适用于工业环境（IP50 防护等级，防灰尘）。

2. 操作便利性

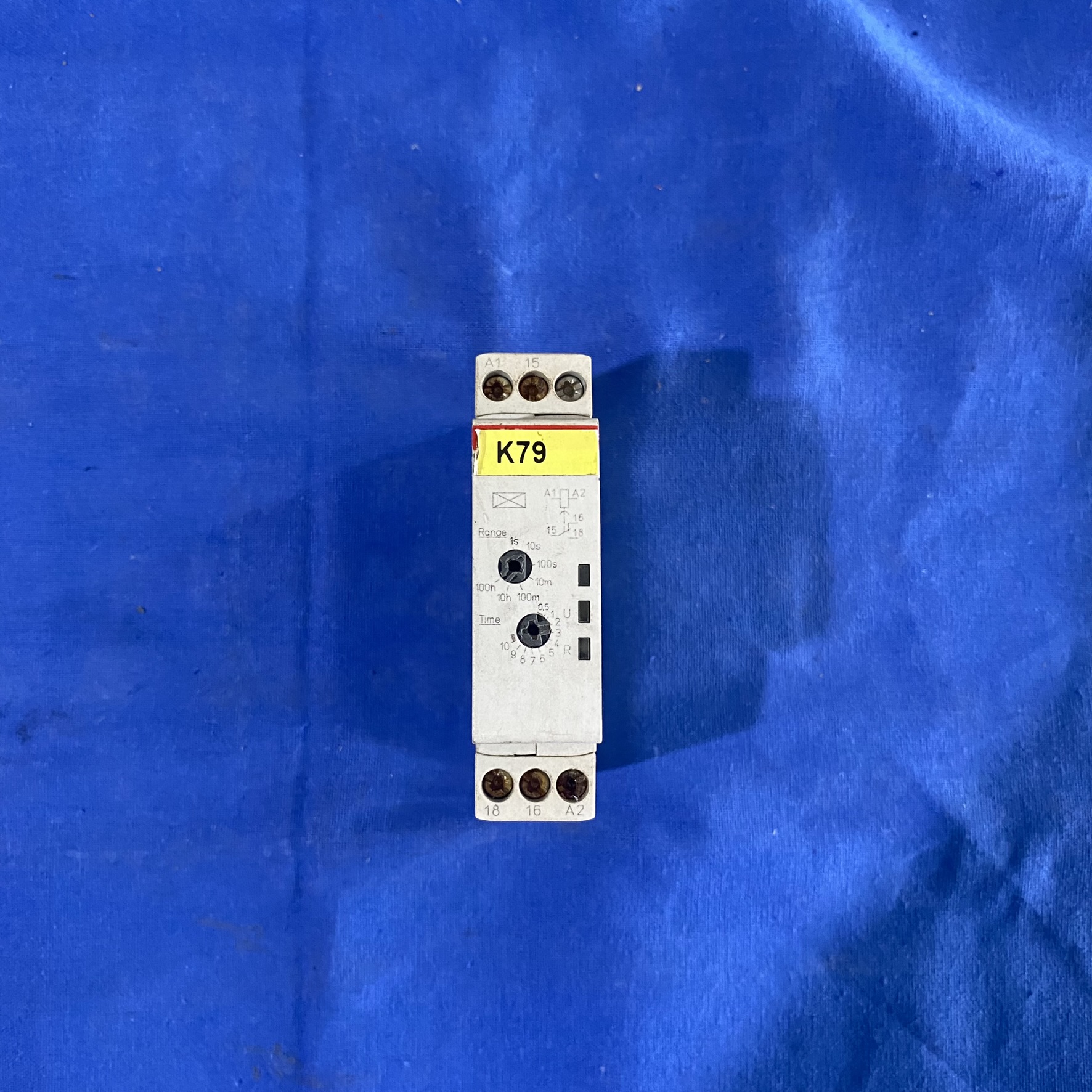

• 前板直接调节时间范围，无需工具即可切换档位。

• 内置微调电位器，可在档位范围内精细校准延时时间。

五、注意事项

1. 选型与替代

• 若需多组触点或更复杂功能（如断电延时、闪烁控制），可考虑同系列 CT-MFD.22（2c/o 触点）或 CT-AHD.12（断电延时型）。

• 停产风险：当前搜索结果未明确提及停产，但建议通过 ABB 官网或供应商确认最新库存状态。

2. 配套设备

• 若需与电流互感器（CT）配合使用，需根据负载电流选择适配的 CT 型号（如 KCT 系列开合式互感器），确保采样精度。
