一、核心参数与硬件设计

1. 显示与操作

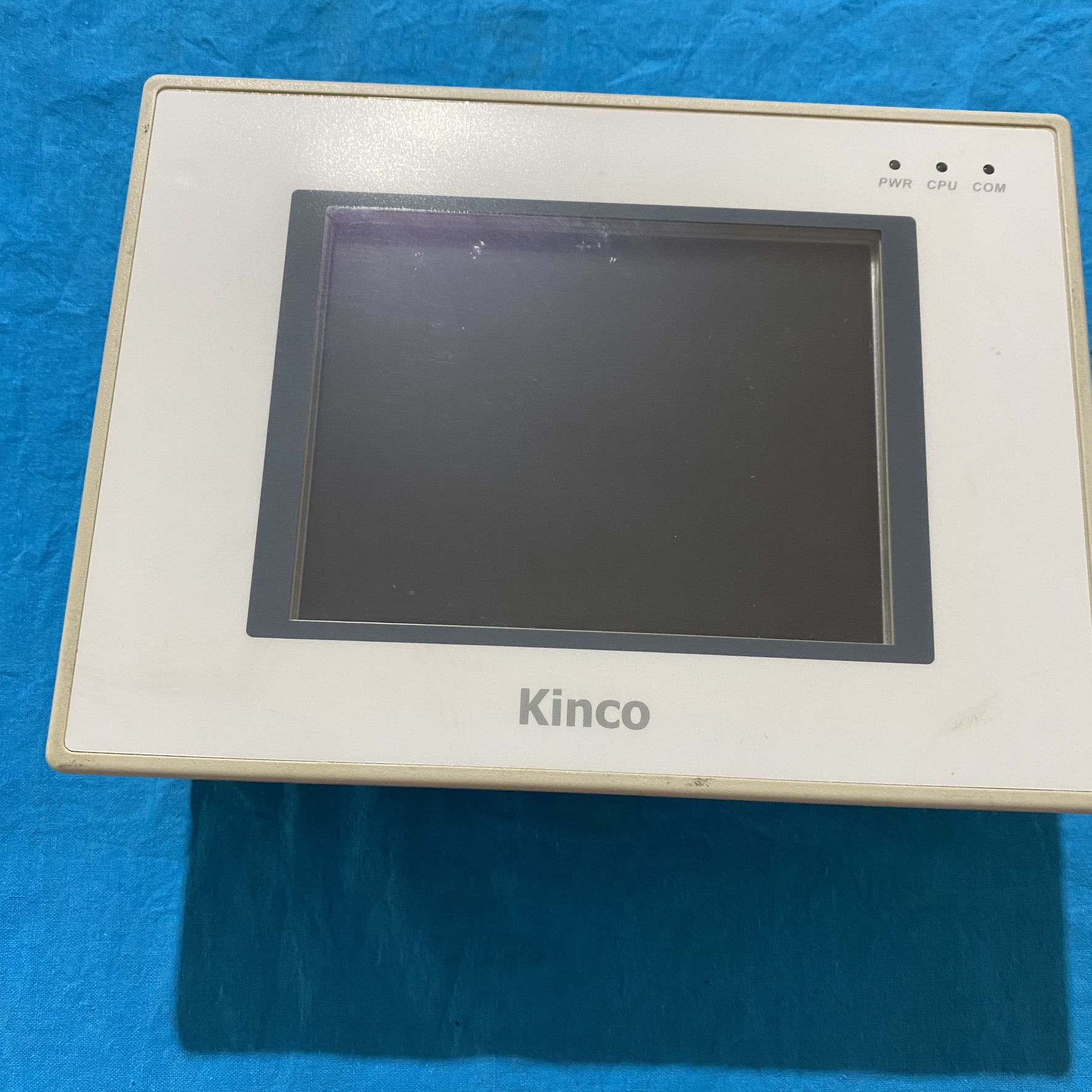

• 屏幕规格：3.5 英寸 TFT 真彩 LCD，分辨率 320×240 像素（QVGA），支持 65,536 色显示，背光类型为 LED，寿命≥30,000 小时（25℃持续工作）。

• 触摸面板：电阻式触摸，单点触控，操作寿命≥100 万次，适合工业环境的频繁操作。

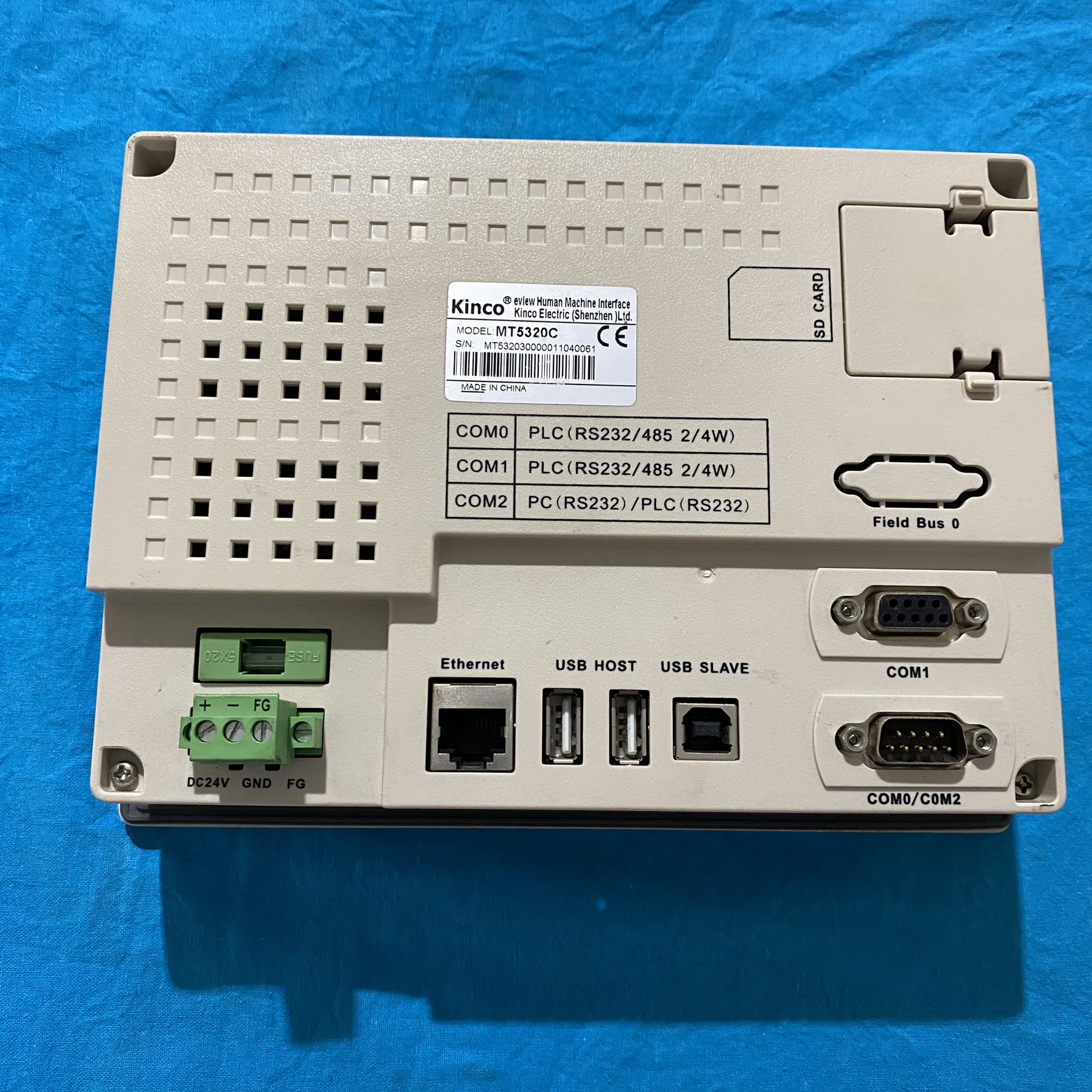

2. 接口与通信

• 串口：1 路 RS-232/RS-485（可切换），支持 Modbus RTU（主 / 从模式）、ASCII 协议，兼容西门子 S7-200 PPI、三菱 FX 系列编程口等主流 PLC 协议，通信速率 2,400-115,200bps。

• USB 接口：1 路 Mini-USB（用于程序下载与调试），支持通过 U 盘导出数据（需配合软件设置）。

• 电源：DC 24V 输入（±15% 波动），功耗≤5W，适配工业标准直流电源。

3. 环境适应性

• 工作温度：0℃至 50℃（无冷凝），存储温度 - 20℃至 60℃，适应车间、控制柜等工业环境。

• 防护等级：前面板 IP65，背面 IP20，抗振动（10-500Hz，1g 加速度）符合 IEC 60068-2 标准，防尘防水溅。

二、功能特性与典型应用

1. 基础监控与控制

• 数据交互：实时显示设备状态（如电机转速、传感器数值）、生产计数、报警信息（如过载、超温），支持触摸修改参数（如设定值、运行模式）。

• 逻辑功能：内置简易宏指令，可实现定时、计数、逻辑判断等基础控制（如设备自动启停逻辑），无需依赖 PLC。

• 多语言支持：内置中、英、日、韩等 10 种语言，可通过软件切换，适配国际化设备需求。

2. 适配场景

• 小型自动化设备：如食品包装机的参数设定（包装速度、计量值）、贴标机的位置校准。

• 辅助控制系统：配合台达 VFD 变频器或步科 Kinco PLC，实现风机、水泵的转速调节与状态监控。

• 单机设备：如小型注塑机、焊接设备的本地操作面板，替代传统按钮与仪表。

3. 系统兼容性

• 控制器适配：兼容步科 Kinco K 系列 PLC、台达 DVP 系列、西门子 S7-200/1200、三菱 FX 系列等主流品牌，通过协议库直接通信，无需额外配置网关。

• 软件支持：使用 Kinco HMIware 编程软件（兼容 Windows 系统），支持拖拽式界面设计、在线模拟调试，降低开发难度。

•

三、采购与技术支持

1. 供货与价格

• 参考价格：国内市场约 ¥500-¥800（单机），批量采购（≥10 台）可享 10%-15% 折扣，性价比优于同尺寸进口品牌。

• 供货渠道：通过步科授权经销商（如工控网、深圳步科官方商城）采购，现货充足，部分经销商提供技术调试服务。

2. 技术文档与服务

• 手册资源：《MT5000 系列用户手册》《通信协议指南》可从步科官网（www.kinco.cn）下载，包含接线图、参数设置及常见故障排查（如通信失败、触摸失灵）。

• 技术支持：步科提供 400 热线（400-820-8877）及在线客服，响应工业现场调试问题（如协议匹配、画面卡顿）。

四、注意事项与升级建议

1. 安装与调试

• 通信线使用双绞屏蔽线（如 RVVP 2×0.5mm²），屏蔽层单端接地，长度≤100 米，减少电磁干扰（尤其靠近变频器、电机时）。

• 电源需与强电（如 380V 动力线）分开敷设，建议使用 DC/DC 隔离模块（如 KINCO ISO2405）避免地电位干扰。

• 布线规范：

• 调试要点：首次使用需在 HMIware 中配置通信参数（协议类型、波特率、从站地址），通过 “在线监控” 功能验证数据交互是否正常。

2. 维护提示

• 每 6 个月用软布蘸清水擦拭屏幕（避免酒精等溶剂），防止油污影响触摸灵敏度。

• 长期停用（＞3 个月）需断电存放，避免电容老化导致开机故障。

3. 升级替代

• 若需更高性能，推荐 KINCO MT4434T（4.3 英寸，带以太网）或 MT6071iE（7 英寸，支持 EtherNet/IP），兼容现有 HMIware 项目文件，可直接迁移画面。

五、总结
