一、核心参数与硬件设计

1. 电气规格

• 额定电压：AC 12-380V（50/60Hz）或 DC 12-220V，支持宽电压波动（85%-110% 额定值），兼容工业三相 / 单相电网。

• 延时范围：0.05 秒至 7200 秒（分多档可选，如 0.5s、10s、300s 等），分辨率 ±10%，支持线性调节。

• 触点容量：AC 250V/5A（阻性负载），支持继电器输出（常开 / 常闭），可驱动接触器、电磁阀等执行器。

2. 结构与安装

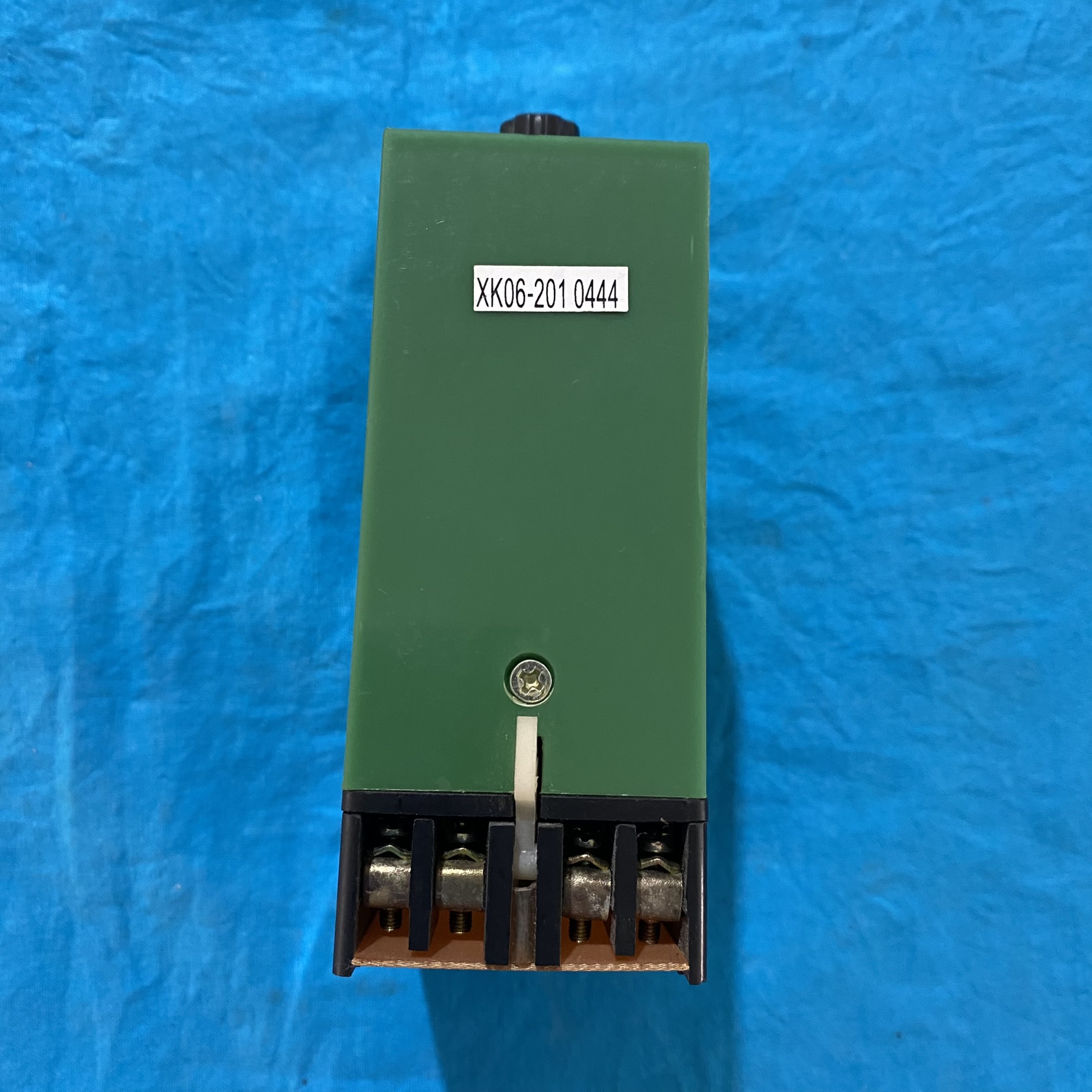

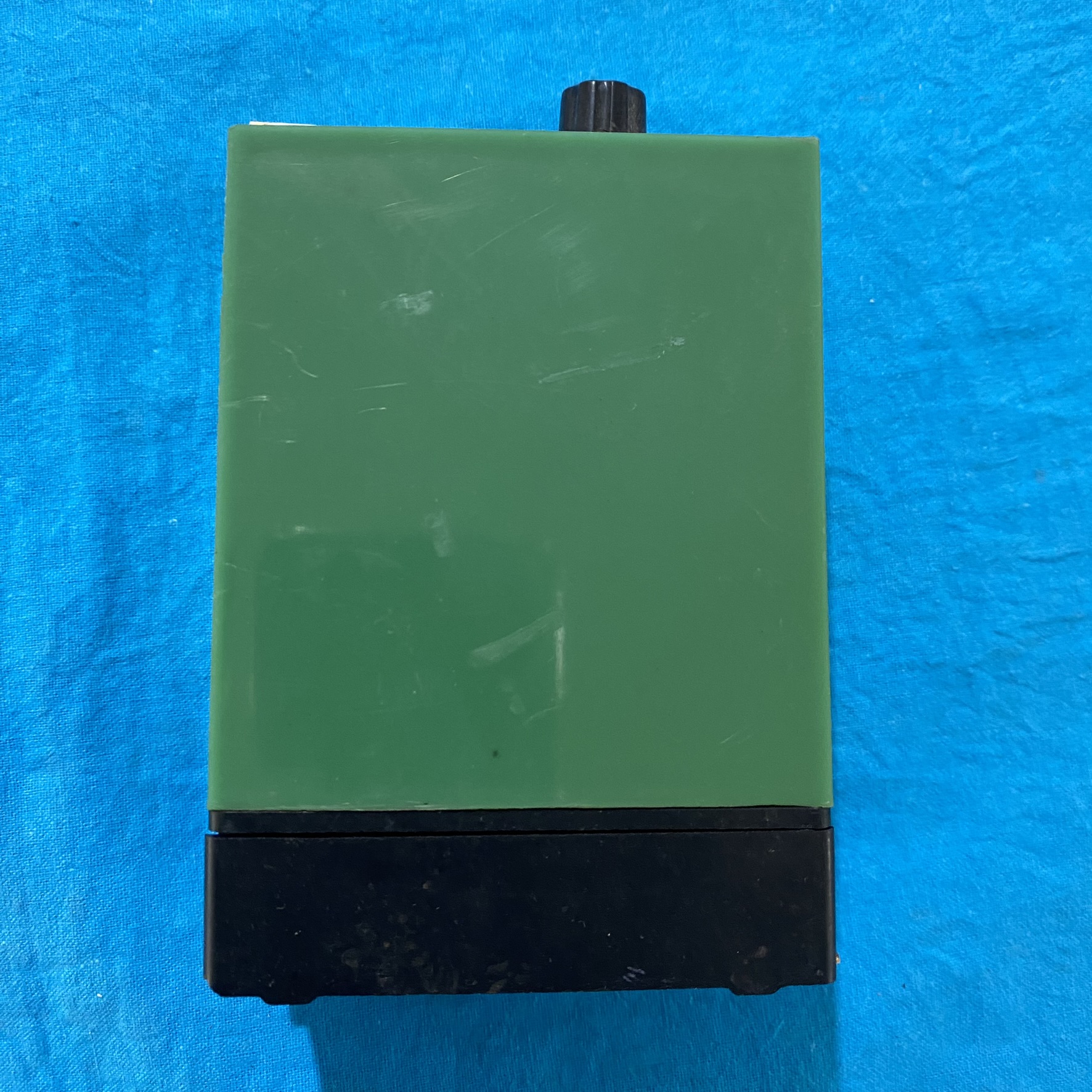

• 外形设计：装置式（无外壳）、面板式（带安装孔）、外接式（带延长线）三种形式，尺寸约 85×48×110mm，重量≤200g。

• 接线方式：8 引脚插拔式端子，支持 DIN 导轨安装或螺钉固定，适配控制柜内密集布线。

3. 环境适应性

• 工作温度：-5°C 至 + 40°C（无冷凝），存储温度 - 25°C 至 + 55°C，适应车间、控制柜等工业环境。

• 防护等级：IP20（需安装于控制柜内），抗振动（10-500Hz，10g）符合 IEC 60068-2 标准。

二、功能特性与典型应用

1. 基础控制功能

• 通电延时：线圈通电后触点延时闭合 / 断开（如电机 Y-△降压启动中的延时切换）。

• 断电延时：线圈断电后触点延时复位（如设备停机后冷却风扇延时关闭】。

• 延时模式：

• 精度控制：内置 RC 充放电电路，延时误差≤±5%，支持电位器手动校准。

2. 适配场景

• 节拍控制：配合 PLC 实现工件在工位间的定时流转（如汽车装配线的焊接工位间隔）。

• 安全联锁：设备故障后延时复位，防止误操作（如机床急停后的重启保护）。

• Y-△降压启动：通过 JS20 控制接触器切换电机绕组接法，降低启动电流（如 7.5kW 以下三相电机）。

• 顺序启停：生产线多台设备按设定时间依次启动 / 停止（如输送带与包装机的联动）。

• 电机控制：

• 自动化产线：

3. 系统集成

• 兼容性：可与西门子 S7-200、三菱 FX 系列 PLC 直接连接，通过继电器信号触发延时逻辑。

• 扩展限制：无通信接口，需通过中间继电器扩展多组延时输出（如同时控制多个电磁阀）。

•

三、采购与技术支持

1. 供货与价格

• 参考价格：国内市场约 ¥45-¥80（单机），国际市场约 $10-$15，批量采购可享 10% 折扣。

• 渠道：通过德力西授权经销商（如工控网、京东工业品）或工业平台（如 Mouser）采购，现货充足。

2. 技术文档

• 手册：《JS20 系列时间继电器使用说明书》可从德力西官网下载，包含接线图、参数表（如延时档位设置）及故障代码（如触点粘连需更换）。

四、注意事项

1. 安装规范

• 布线：控制信号线使用 0.5mm² 以上双绞线，与动力线间距≥30cm，避免电磁干扰。

• 接地：需与 PLC 共地（接地电阻≤10Ω），减少电位差导致的误触发。

2. 调试建议

• 参数初始化：首次使用需根据负载类型选择延时模式（如 P01=1 为通电延时），并通过电位器调节延时时间

• 触点测试：通过万用表验证触点动作时间（如设定 10 秒延时，实际动作误差应≤0.5 秒）。

3. 维护提示

• 每 6 个月检查触点磨损情况（如发黑需用细砂纸打磨），防止接触不良。

• 长期停用（＞3 个月）需每月通电 1 次（10 分钟），防止电容老化。

五、总结与替代方案

1. 产品定位

• 优势：低成本、高可靠性，适合对延时精度要求不高的基础控制场景（如小型设备、老旧产线改造）。

• 局限：无通信功能、体积较大，新系统建议选择 数字式时间继电器（如德力西 JSS48A，支持 RS-485 通信与多段延时）。

2. 品牌与型号澄清

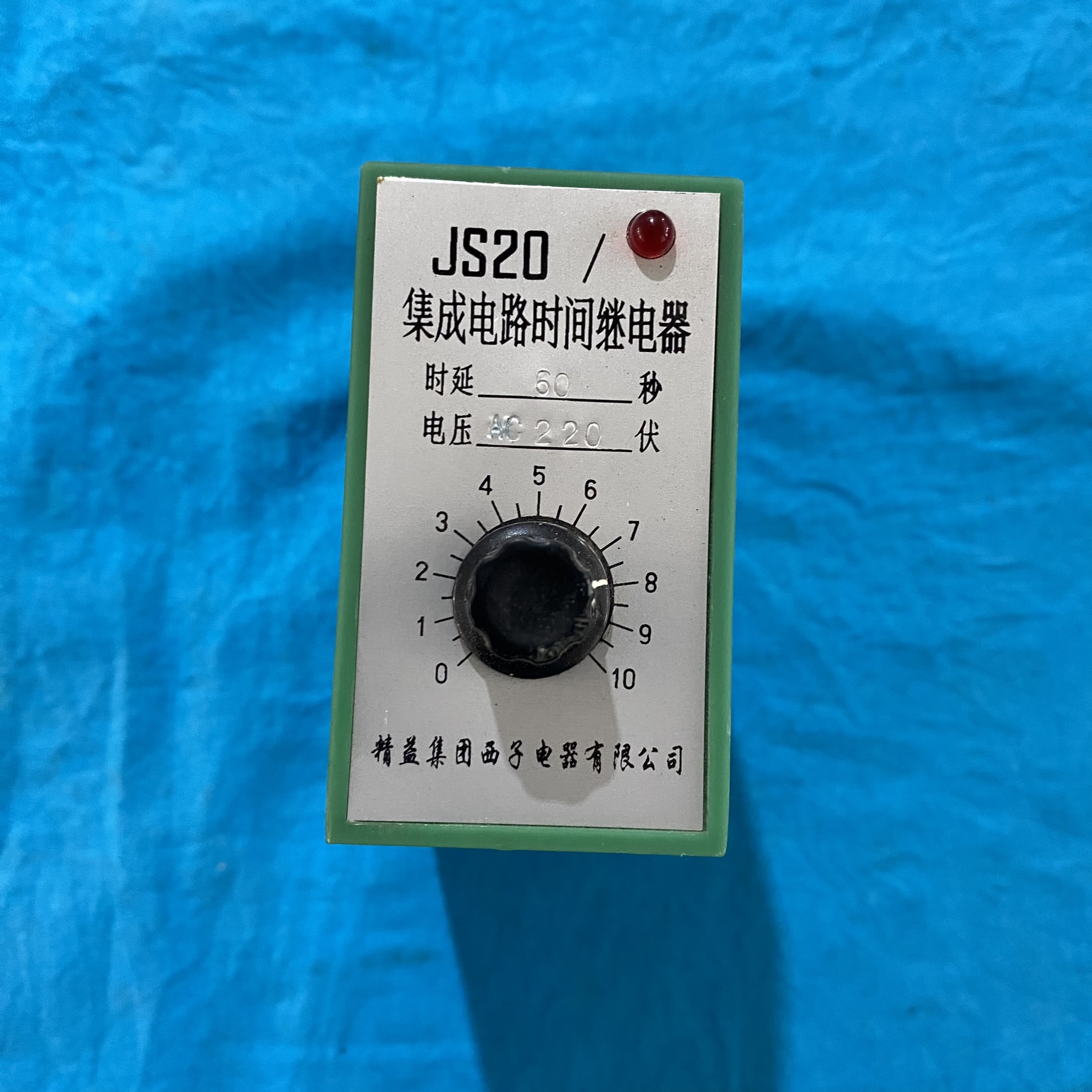

• 名称差异：用户提到的 “精益 JS20” 可能为 德力西 JS20 的误写或品牌混淆，因 “精益” 品牌（如精益集团）主营制冷设备，与工业自动化无关。

• 替代型号：若需更高性能，可升级至 欧姆龙 H3Y-2 或 施耐德 LRD 系列，支持宽温设计（-25°C 至 + 70°C）与模块化扩展
