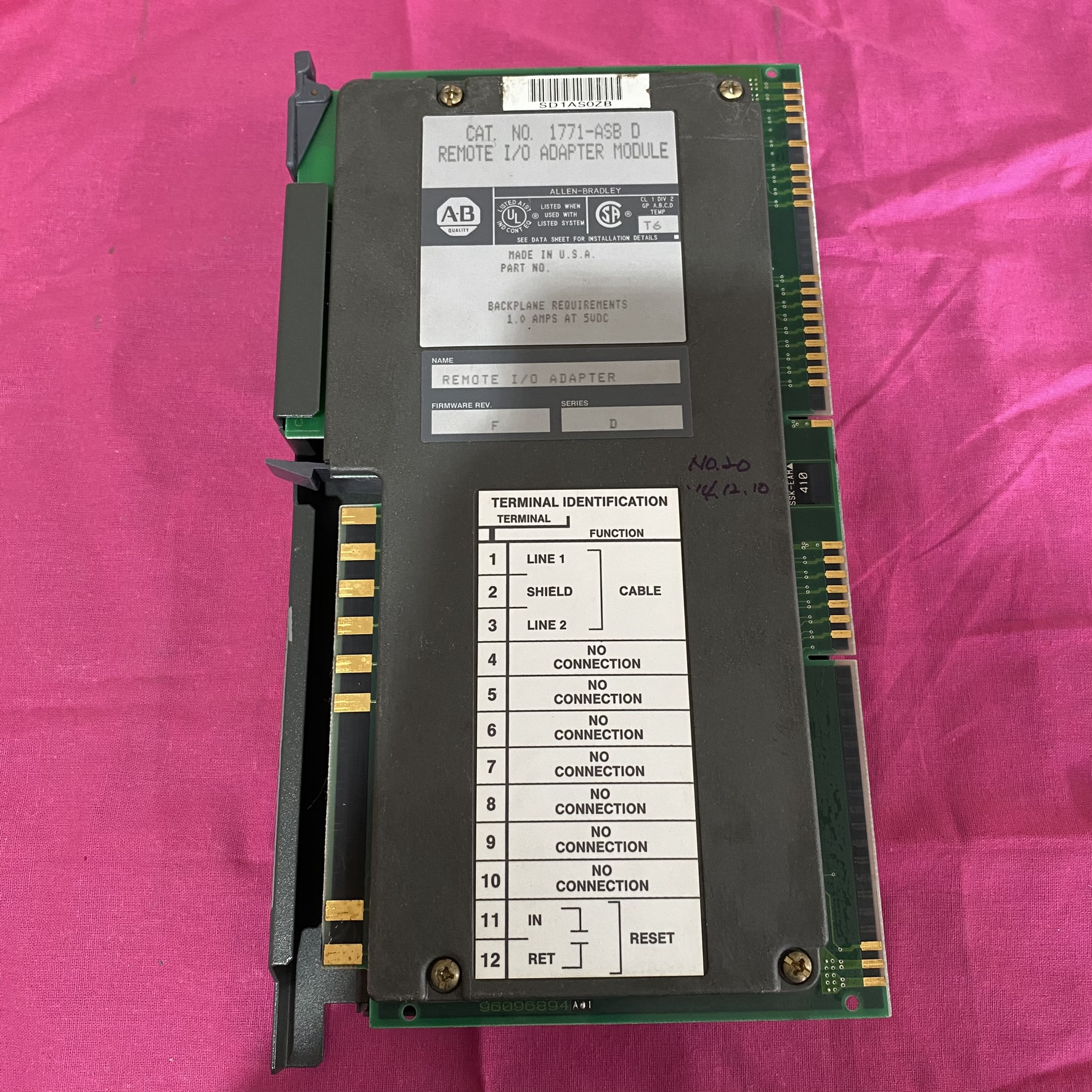

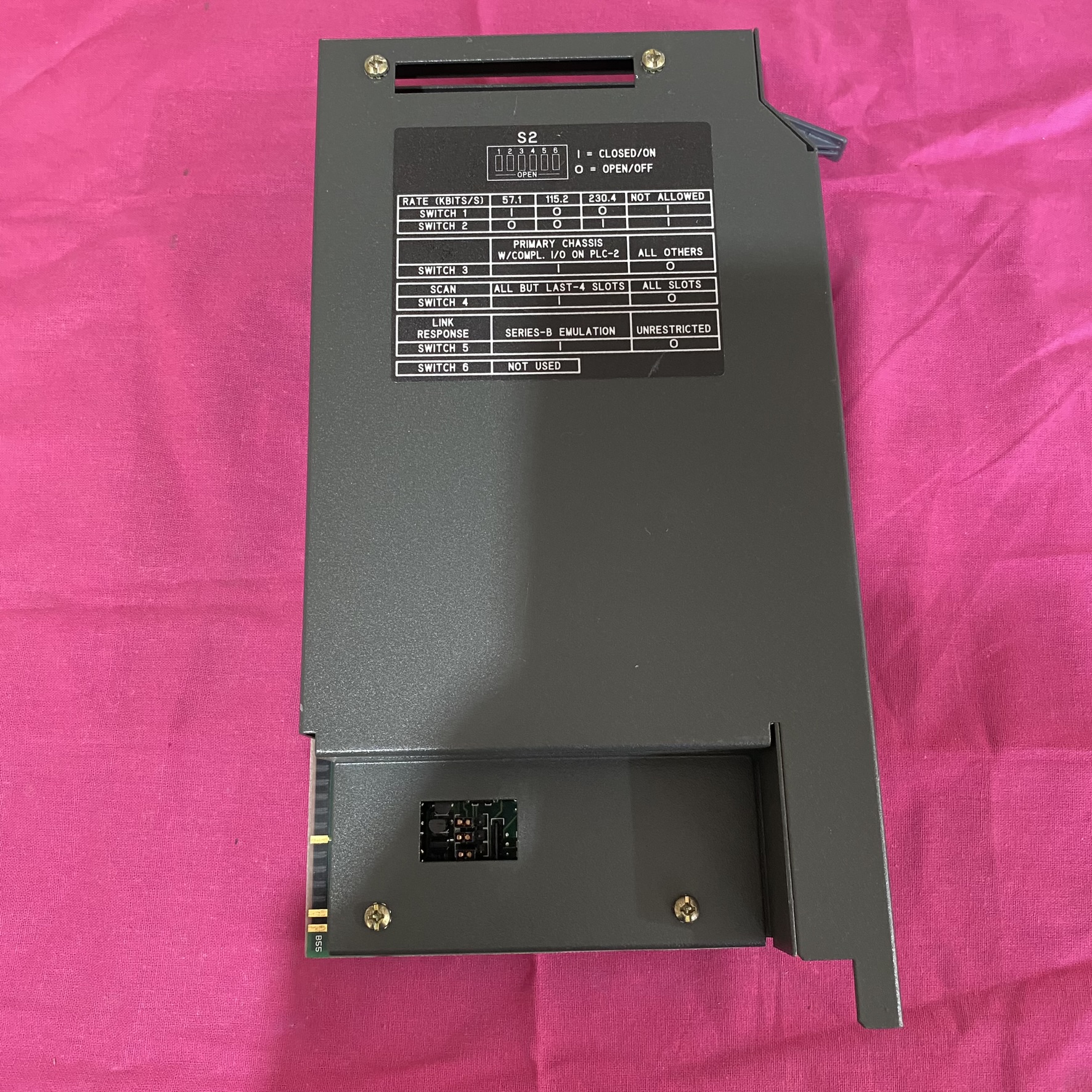

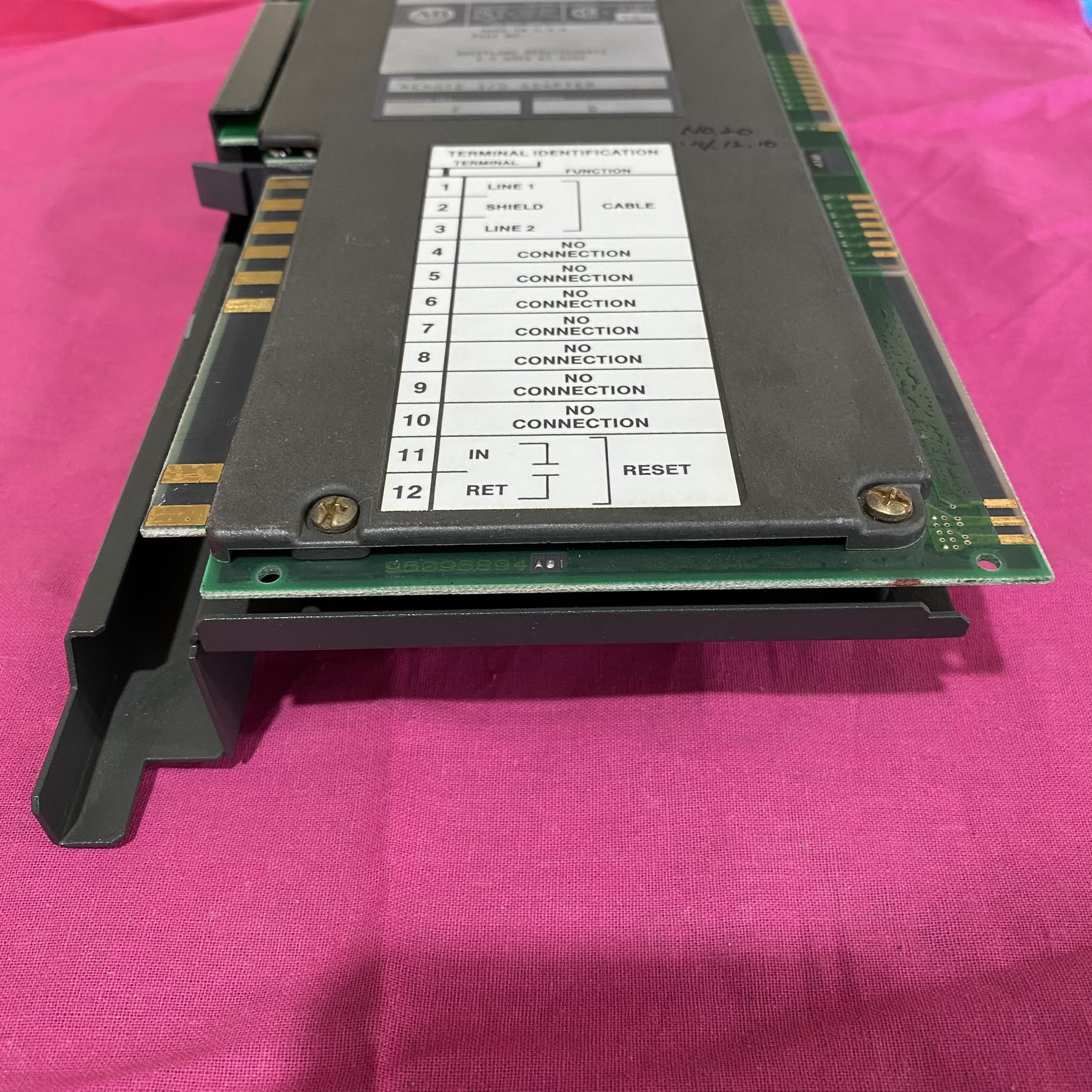

AB罗克韦尔1771-ASB D I/O 适配器模块

一、核心功能与技术参数

• 通信能力
  支持 57.6 kbps（10,000 英尺）、115 kbps（5,000 英尺）、230 kbps（2,500 英尺）三种通信速率，兼容远程 I/O (RIO) 协议，可与 PLC-5、SLC 500 等控制器配合使用。

• 电气特性

• 工作电压：5V DC，电流消耗 1.0A。

• 工作温度：0°C 至 60°C，存储温度：-40°C 至 85°C。

• 尺寸：89mm × 165mm × 51mm（3.5 英寸 ×6.5 英寸 ×2.0 英寸），重量约 0.9 千克。

• 符合 UL、CSA、CE 等国际认证，适用于工业环境。

• 诊断与维护
  内置 LED 指示灯显示模块状态，支持带电插拔（RIUP）和电子键控功能，电源重启后自动检测 I/O 配置。

二、应用与兼容性

• 典型场景
  广泛用于食品加工、汽车制造、石油化工等行业，连接传感器、执行器与 PLC，实现实时监控和逻辑控制。

• 兼容性说明
  可与 1771 系列 I/O 机架及 1771-WB 接线端子模块配合使用。系列 C/D 支持 230 kbps 速率和扩展节点模式，需注意与 1756-DHRIO 扫描模块的兼容性差异。

一、制造业自动化

1. 汽车制造

• 生产线控制：在总装车间中连接机器人控制器、传送带传感器及焊接设备，通过 RIO 协议实现实时同步控制。例如，通过 1771-ASB D 将分布式 I/O 模块接入 PLC-5 系统，实现车身焊接工位的精准定位与动作协调。

• 质量检测：在涂装车间连接视觉检测设备和机械臂，通过远程 I/O 模块实时采集图像数据并触发质量分拣动作，支持三种通信速率（57.6/115/230 kbps）以适应不同距离的设备部署。

2. 食品饮料

• 包装机械控制：在灌装生产线中，通过 1771-ASB D 连接电磁阀组、液位传感器和编码器，实现灌装量的闭环控制。其电子键控功能可防止模块误插，确保洁净环境下的稳定运行。

• 仓储自动化：在立体仓库中，配合 1771-WB 端子模块连接堆垛机和 RFID 读写器，实现货物出入库的自动化调度与数据追溯。

二、过程工业与能源

1. 石油化工

• 过程监控：在炼油厂中，通过 1771-ASB D 连接分布式 I/O 模块至 PLC-5 处理器，实时监测反应釜温度、压力及阀门状态。其 230 kbps 高速率可满足复杂工艺的低延迟控制需求。

• 压缩机监测：与 3500 系列冲击 / 速度监测器集成，通过远程 I/O 链路实现关键设备的振动分析与故障预警，平均无故障时间（MTBF）超过 40 万小时。

2. 电力能源

• 发电站控制：在火电厂中，连接分布式 I/O 模块至汽轮机控制系统，通过 RIO 协议实现转速、水位等参数的实时采集与 PID 调节。其宽温设计（-40°C 至 85°C）可适应恶劣环境。

• 输配电系统：在变电站中，通过 1771-ASB D 连接智能电表和断路器，实现远程状态监控与故障隔离，支持 ANSI/ISA-88 标准的批量控制逻辑。

三、物流与基础设施

1. 机场行李分拣

• 核心应用案例：在某机场行李自动分拣系统中，1771-ASB D 作为远程 I/O 适配器，连接扫描接口模块（2760-RB）和 PLC-5/80 处理器，实现行李条码数据的实时传输与分拣指令下发。系统通过虚拟窗口技术精准控制滑槽位置，处理速度达每小时 1.2 万件行李，故障率低于 0.1%。

2. 轨道交通

• 站台屏蔽门控制：在地铁系统中，通过 1771-ASB D 连接分布式 I/O 模块至门控单元，实现屏蔽门的安全联锁控制。其带电插拔（RIUP）功能可在不中断服务的情况下进行模块维护。

四、离散制造与特殊场景

1. 制药行业

• 洁净室自动化：在无菌灌装车间中，通过 1771-ASB D 连接层流罩风速传感器和灭菌设备，实现环境参数的实时监控与 SOP 流程控制。其符合 UL/CSA 认证的电气特性可满足 GMP 合规要求。

2. 水处理

• 泵站监控：在污水处理厂中，连接分布式 I/O 模块至 PLC-5 处理器，实时监测 pH 值、流量及泵组状态。通过 230 kbps 高速率通信，可在 2.5 公里范围内实现远程启停与故障报警。

•

五、协议兼容与系统扩展

1. 工业网络集成

• DeviceNet 应用：作为 PLC-5 系统的远程 I/O 适配器，1771-ASB D 可通过 DeviceNet 协议连接变频器、条码枪等现场设备，支持多主通信模式，适用于汽车总装线的柔性生产。

• ControlNet 冗余：在石油化工关键流程中，通过双 1771-ASB D 模块构建 ControlNet 冗余链路，确保数据传输的高可靠性。其支持扩展节点模式，可灵活配置 I/O 地址以优化系统资源。

2. 混合架构支持

• 跨平台兼容：在升级改造项目中，1771-ASB D 可作为过渡方案，通过 ProSoft AN-X 系列网关将传统 RIO 协议转换为 EtherNet/IP，实现与新型 ControlLogix 系统的无缝集成。

六、关键技术优势支撑

• 分布式控制能力：通过 1771 系列 I/O 机架和 1771-WB 端子模块，可在 10,000 英尺（57.6 kbps）范围内实现传感器与控制器的分散部署，降低电缆成本。

• 实时诊断与维护：内置 LED 指示灯显示 I/O 机架故障、适配器状态及通信链路质量，配合 RSLogix 5 软件可快速定位通信中断或模块配置错误。

• 灵活的 I/O 寻址：支持 1/2 槽、1 槽、2 槽三种地址分配模式，可根据模块点数（4/6/8/16/32 点）动态调整 I/O 映像表，优化 PLC 内存使用效率。
