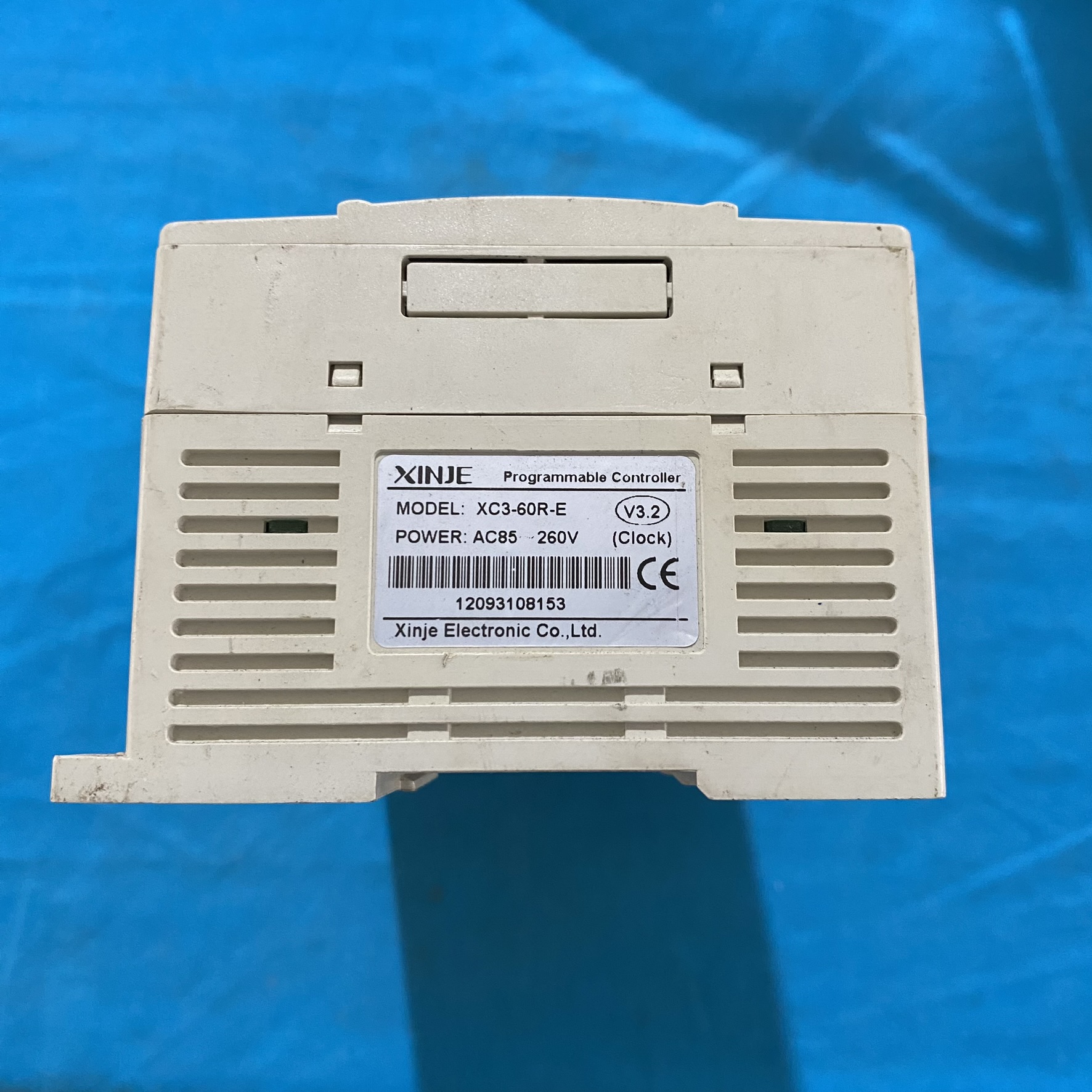

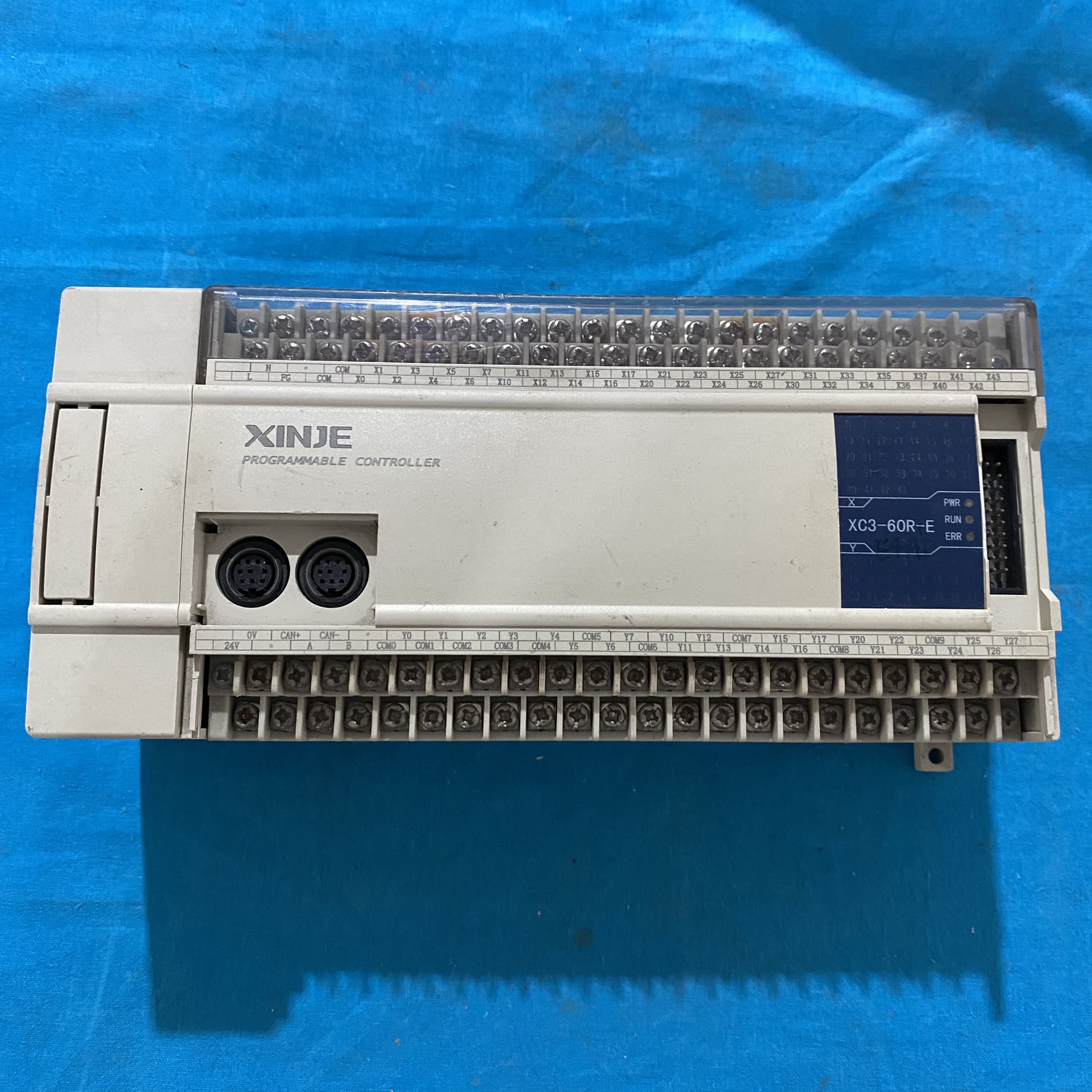

一、核心参数与技术特性

1. 硬件规格

• AC100-240V 宽电压输入（±10% 波动），内置过压保护，适应全球电网环境，功耗约 30VA。

• DC24V 辅助输出：400mA，可为外部传感器或模块供电。

• 36 点数字输入：DC24V 无源触点信号检测（兼容 NPN/PNP 传感器），输入阻抗 3kΩ，响应时间≤10ms，支持 2 路 AB 相高速计数（最高 200kHz）。

• 24 点继电器输出：单通道最大负载250VAC/5A（阻性负载），支持直接驱动电磁阀、接触器等工业设备，适合高电压、大电流控制场景。

• 输入输出：

• 电源要求：

2. 功能特性

• 通过MA 系列扩展模块（如 MA-4AD 模拟量输入、MA-4DA 模拟量输出），最大支持128 点输入输出，满足复杂控制系统需求。

• 支持外接BD 板（如温度控制模块），适配多样化工业场景。

• 标配RS-232 接口（用于编程下载）和RS-485 接口（支持 Modbus RTU 协议），可连接 HMI、组态软件或变频器，通信速率 1200-115200bps。

• 可扩展XC-COM-BD 通信板，增加 RS-232/RS-485 接口，支持多设备组网。

• 支持梯形图（Ladder）和指令表（IL）编程，兼容信捷 XCP Pro 软件，支持在线调试、远程监控及程序加密保护，可通过 C 语言编辑功能块实现复杂逻辑。

• 内置256KB Flash ROM，可存储程序及数据，无需电池备份，支持断电数据保持。

• 编程环境：

• 通信能力：

• 扩展能力：

3. 环境适应性

• 温度范围：工作温度 0°C 至 60°C，存储温度 - 20°C 至 70°C，适应工业环境波动。

• 抗干扰能力：通过 1500Vp-p 电磁兼容测试，抗振动（5-500Hz）和冲击（10g）能力强，防护等级IP20（室内使用）。

• 认证：符合 CE 认证标准，适用于一般工业环境。

二、典型应用场景

1. 工业自动化

• 生产线控制：传送带启停、机械臂限位监测、包装设备逻辑联动，利用继电器输出直接驱动大功率执行元件。

• 能源系统：水泵、阀门的状态反馈与联动控制，支持 SCADA 系统数据交互，实现远程监控与故障诊断。

• 食品饮料：杀菌流程定时控制、灌装设备计数管理，满足卫生级环境要求。

2. 建筑与楼宇自动化

• HVAC 系统：空调、通风设备的定时启停与能耗优化，通过 Modbus 协议与变频器联动调节风机转速。

• 电梯群控：采集楼层信号并协调电梯运行，提升响应效率与乘客体验。

3. 特殊环境应用

• 仓储物流：冷链设备温度监测与制冷系统联动（0°C 至 60°C 宽温运行），支持与温度传感器直接对接。

• 轻工业设备：木工机械、制鞋机的顺序控制与参数调节，利用继电器输出驱动高负载电机。

三、扩展与兼容性

1. 扩展模块类型

• 数字 I/O 模块：如 MA-16X（16 路光耦输入）、MA-16YR（16 路继电器输出），支持信号隔离与高负载驱动。

• 模拟量模块：MA-4AD（4 路电压 / 电流输入）、MA-4DA（4 路模拟量输出），实现温度、压力等连续变量的精确控制。

• 通讯模块：XC-COM-BD 扩展板增加 RS-232/RS-485 接口，支持 Modbus 协议，适配远程监控系统。

2. 编程与组网

• 多机通信：通过 RS-485 总线实现多台 PLC 或 PLC 与上位机的实时数据交互，支持主从模式。

• 第三方兼容：可与 HMI（如威纶通触摸屏）、组态软件（如 Kingview）无缝集成，简化系统搭建。

•

四、采购与技术支持

1. 供货与价格

• 参考价格：国内市场约**¥1,148~¥2,164**，国际市场约 **$452**（批量可享折扣）。

• 供货渠道：通过信捷授权经销商（如机电之家、阿里巴巴平台）或官网查询本地代理商，部分型号需预订。

2. 技术文档

• 用户手册：提供《XC 系列 PLC 硬件说明》《编程指南》，包含接线图、指令列表及故障排查流程，可从信捷官网下载。

• 开发支持：提供 SDK 开发包，支持 C、Python 等编程语言，方便二次开发。

3. 替代型号与生命周期

• 升级方案：若需更高性能，可选择XC3-60T-E（晶体管输出，支持高速脉冲）或XD 系列（支持浮点运算与更高频率脉冲输出）。

• 停产状态：当前（2025 年）仍有新品供应，无官方停产通知，适合现有系统维护升级。

五、注意事项

1. 布线规范

• RS-485 总线建议使用双绞线（阻抗 120Ω），终端需接 120Ω 匹配电阻以消除信号反射。

• 电源与信号线需分开布线，避免电磁干扰（EMI），接地电阻≤4Ω 以确保 EMC 性能。

2. 编程建议

• 利用 XCP Pro 软件的离线仿真功能，可在 PC 端验证逻辑程序，减少现场调试时间。

• 对于高频信号（如编码器脉冲），建议搭配高速计数模块（如 VB-1HC）以确保精度。

3. 维护提示

• 定期检查继电器触点磨损情况，建议每 2 年更换易损部件。

• 若长期停机，需每 6 个月通电一次以维持电子元件稳定性。

六、总结

• 可靠性：宽温运行与抗干扰设计，确保在恶劣工业环境下稳定工作。

• 灵活性：支持多种扩展模块，适配从简单逻辑控制到复杂模拟量调节的需求。

• 易用性：梯形图编程与丰富的开发工具，降低了工业自动化的技术门槛
