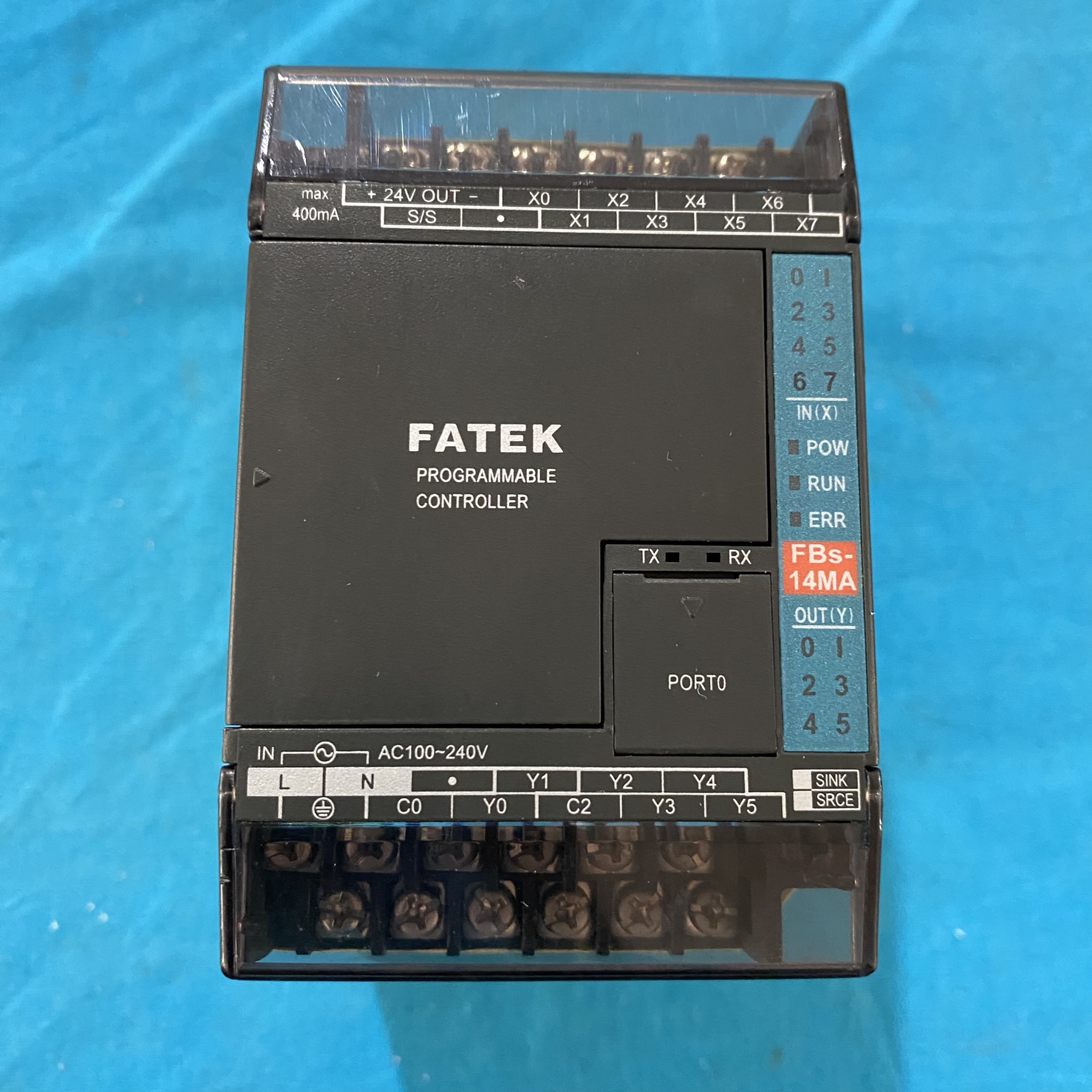

一、核心技术规格

• 数字输入：8 点 24V DC 输入，其中 4 点支持20kHz 高速计数（X0、X1、X4、X5 通道），可直接连接编码器、接近开关等高速信号源。

• 数字输出：6 点继电器（R 型）或晶体管（T 型）输出，其中 T 型支持4 点 10kHz 高速脉冲输出（Y0-Y3 通道），可驱动步进电机或伺服驱动器实现定位控制。

• 隔离与保护：输入输出通道均内置光电隔离，抗干扰能力达 ±2kV（浪涌保护），支持反极性保护和过流保护（输出短路时自动切断）。

• 高速计数器：4 组硬件高速计数器（HSC），支持 A/B 相正交计数（×4 倍频）、方向脉冲计数等模式，频率总和≤5kHz，可实现高精度位置检测（如包装机械的长度计量）。

• 高速脉冲输出（HSPSO）：4 轴独立脉冲输出（Y0-Y3），支持脉冲 + 方向或双脉冲模式，频率范围 1Hz~10kHz，可驱动步进电机实现直线插补或同步运动控制。

• 基础接口：1 个 RS232 或 USB 端口（Port0），支持编程下载、调试及与 HMI 通信；可扩展 2 个通信口（Port1-2），支持 RS485、Ethernet 等协议。

• 协议兼容性：内置 Modbus RTU 主 / 从协议、Fatek ASCII 协议，可与变频器、仪表等设备直接通信；通过扩展 Ethernet 模块（如 FBs-CBE）支持 Modbus TCP 和 Fatek TCP 协议。

• 扩展模块支持：可连接高密度 I/O 模块（如 FBs-8EX/8EY）、模拟量模块（如 FBs-B4AD/FBs-B2DA）及温度控制模块（如 FBs-6TC），最大扩展至 512 点 I/O。

• 供电范围：支持 100-240V AC（±15%）或 24V DC（±10%）供电，内置电源模块功耗≤21W，支持冗余电源输入（需外部二极管隔离】。

• 环境参数：工作温度 0-50℃，湿度 10-90% RH（无凝露），IP20 防护等级，需安装于控制柜内，建议环境温度≤40℃以保证长期稳定性。

二、典型应用场景

• 包装机械：通过高速计数器采集编码器脉冲，结合高速脉冲输出实现定长裁切或同步送料（如纸巾包装机的长度控制精度≤0.5mm）。

• 输送线自动化：利用 RS485 通信与变频器联动，根据传感器信号动态调整传送带速度，支持多段速切换（如物流分拣线的智能分流）。

• 简易数控机床：通过 4 轴脉冲输出实现直线插补，驱动步进电机完成钻孔、雕刻等任务，配合限位开关实现原点回归和软限位保护。

• AGV 导航：结合编码器和接近传感器，实现 AGV 的路径跟踪与避障，支持动态修改脉冲频率以适应不同路况。

• 水处理系统：通过 Modbus RTU 协议读取 pH 值传感器数据，联动继电器输出控制加药泵启停，实现水质自动调节（如 pH 值波动≤±0.1）。

• 多设备组网：作为从站与主 PLC 或上位机通信，实时上传设备状态（如故障代码、运行时间），支持远程程序监控与参数修改。

三、安装与调试流程

1. 硬件部署

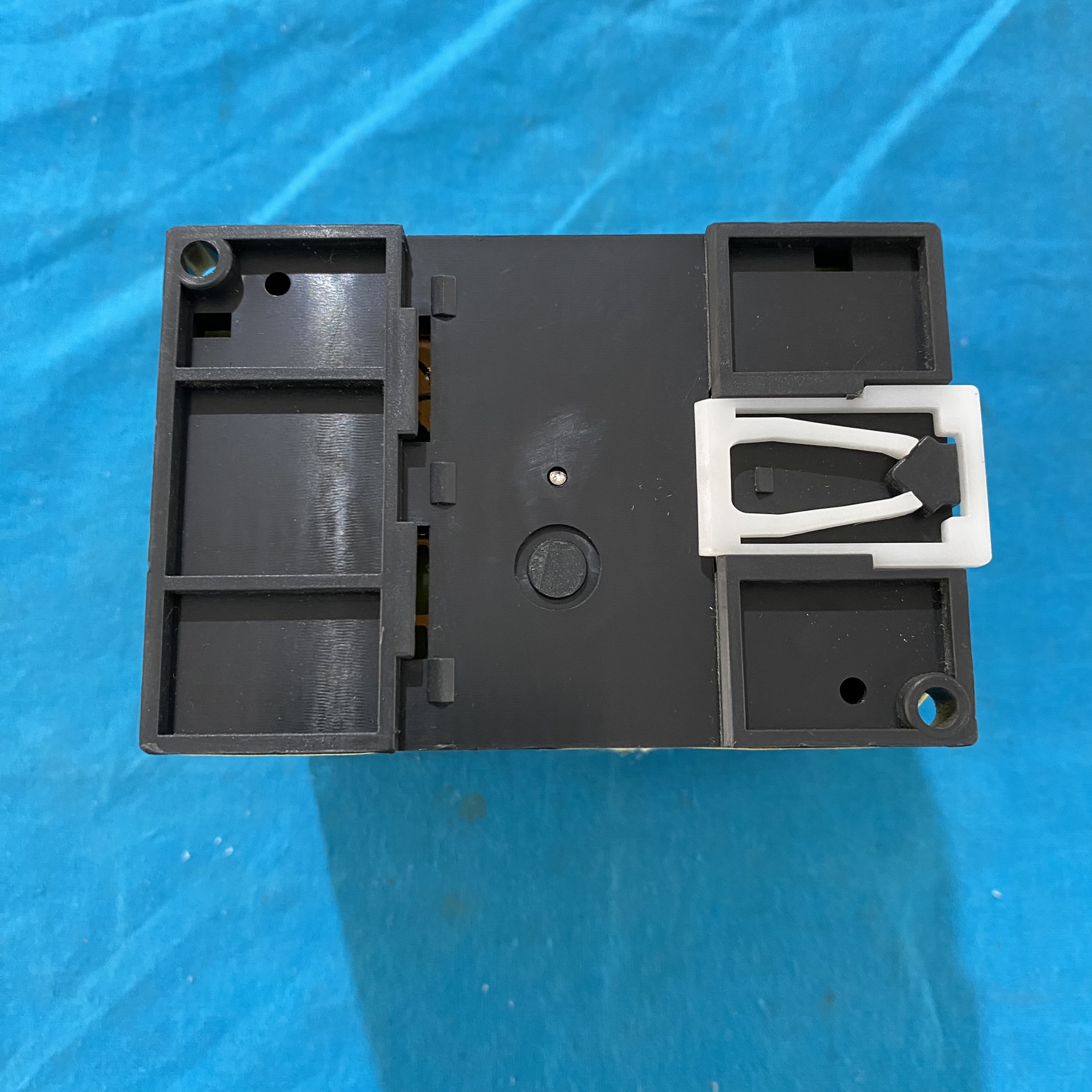

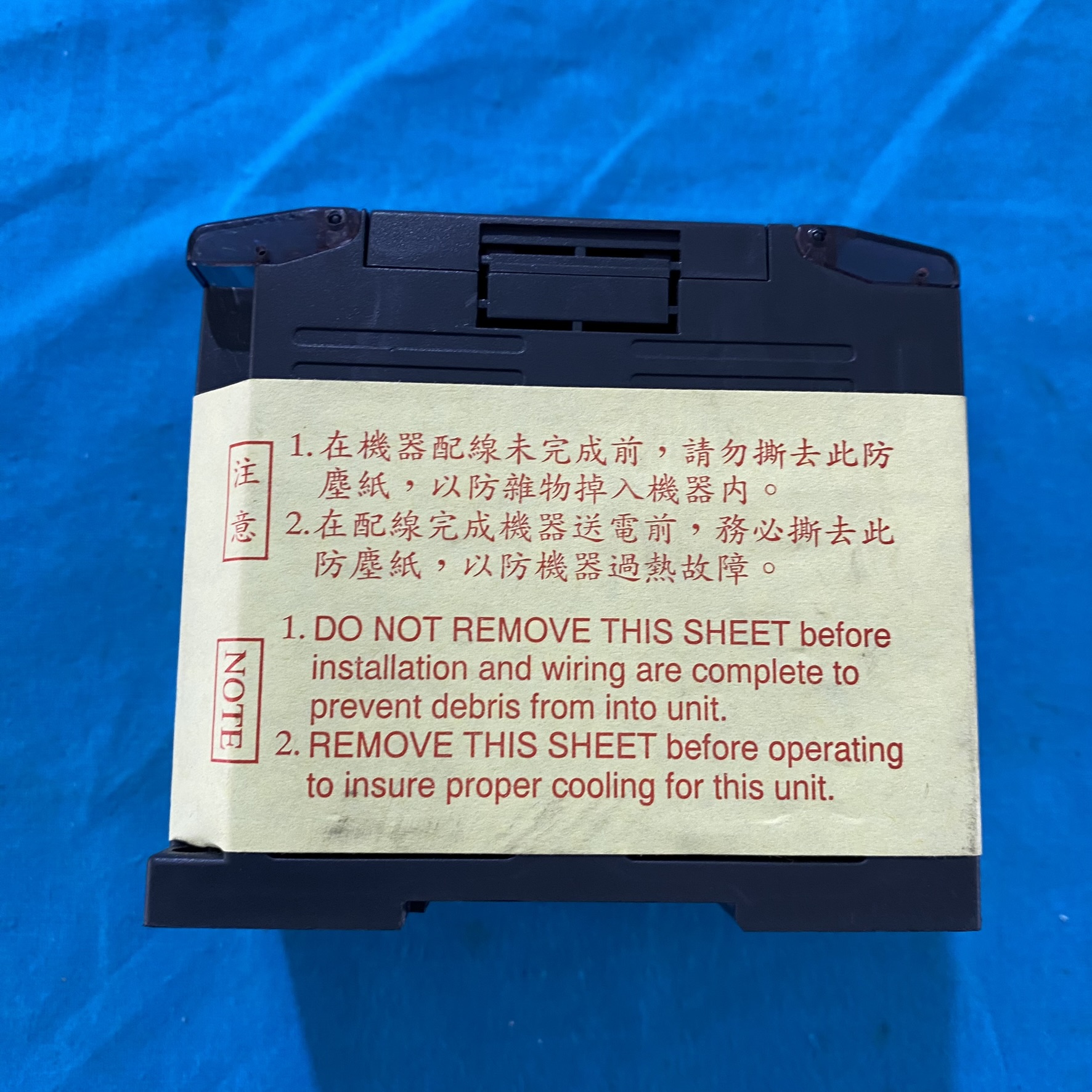

• 垂直安装于 35mm DIN 导轨，模块间预留 15mm 散热间隙，两侧用卡扣固定（推荐扭矩 0.5N・m）。

• 若需扩展通信模块（如 Ethernet 卡），需将其插入主机右侧扩展槽，确保接口对齐并紧固螺丝。

• 高速输入：编码器 A/B 相信号线需使用双绞屏蔽线，屏蔽层单端接地（接系统地排），线缆长度≤10 米以避免信号衰减。

• 高速输出：脉冲信号线与电机电源线分离敷设（间距≥30cm），建议串联 220Ω 电阻保护输出通道。

• 通信接线：RS485 总线采用双绞线，终端电阻（120Ω）仅在最远节点接入，支持菊花链拓扑（如连接 16 台变频器时通信延迟≤10ms）。

2. 软件配置与验证

• 使用 FATEK 官方软件WinProladder进行梯形图编程，支持在线调试、变量监控及强制 I/O 操作。

• 高速计数功能需配置 HSC 寄存器（如 D1000-D1003），设置计数模式（如 A/B 相 ×4 倍频）及目标值触发中断。

• 高速计数验证：

• 脉冲输出测试：
  使用示波器测量 Y0 通道波形，验证频率精度（如设定 10kHz 时实测偏差≤±0.1%），并检查脉冲占空比（默认 50%）。

• 通信测试：
  通过 Modbus Slave 工具模拟从站，验证 PLC 主站的读写功能（如读取变频器频率并写入控制指令）。

1. 接入编码器（1000P/R），发送 1000 脉冲指令，通过 D 寄存器读取计数值，误差应≤1 脉冲。

2. 模拟干扰（如电机启停），验证计数器稳定性（波动≤±1 脉冲）。

3.

四、选型与替代方案

• FBS-14MAT：晶体管输出型，支持 4 点 10kHz 脉冲输出，适合需要高频动作的场景（如步进电机控制），成本比 R 型高约 15%。

• FBS-14MC：增强型主机，内置万年历和 2 点 120kHz 高速输入，适合需要高精度时间同步或高频信号采集的场景（如振动监测），价格增加 20%。

• 模拟量采集：搭配FBs-B4AD（4 通道 12 位模拟输入）采集温度、压力信号，精度 ±0.1% FS，适合环境监测或过程控制。

• 远程通信：通过FBs-CBE以太网模块实现跨网段通信，支持与 SCADA 系统对接，满足工业物联网（IIoT）需求。

• 可直接替换早期型号（如 FBS-14MA2），组态数据兼容，无需修改控制逻辑。

• 与 FATEK 人机界面（如 FBs-DAP-B）配合时，可通过 RS485 实现设备状态实时显示与参数修改。

五、注意事项与故障处理

• 高速信号线需远离动力电缆（间距≥50cm），交叉时需垂直交叉以减少电磁耦合。

• 若脉冲输出异常，可启用软件滤波（设置脉冲抑制时间 0-1000μs）或更换带磁环的屏蔽线。

• 高速计数异常：

• 通信中断：

1. 确认扩展模块供电正常，重新插拔通信线缆并检查终端电阻是否接入。

2. 使用 Modbus 诊断工具测试通信链路质量（如误码率≤0.1%）。

3. 检查编码器电源（24V DC 波动≤±10%），更换故障通道对应的信号线。

4. 若计数值跳变，禁用通道滤波功能（默认滤波时间 270ns）或降低计数频率。

• 每季度清理模块散热孔灰尘，检查端子紧固度（防止振动导致接触不良）。

• 建议每年进行程序备份，使用FBs-PACK记忆卡存储用户程序，支持快速恢复。

六、中国市场支持与采购

官方资源：FATEK 官网提供 FBS-14MA 用户手册、WinProladder 软件下载及应用案例，技术支持热线 400-888-XXXX（需查询最新信息）。

采购渠道：授权代理商（如福州欧士玛自动化）提供现货，批量订单可享 10-20% 折扣，支持全国物流配送。

培训服务：FATEK 在上海、深圳等地定期举办 “PLC 编程与运动控制” 课程，涵盖 FBS-14MA 的高速功能实战调试。
