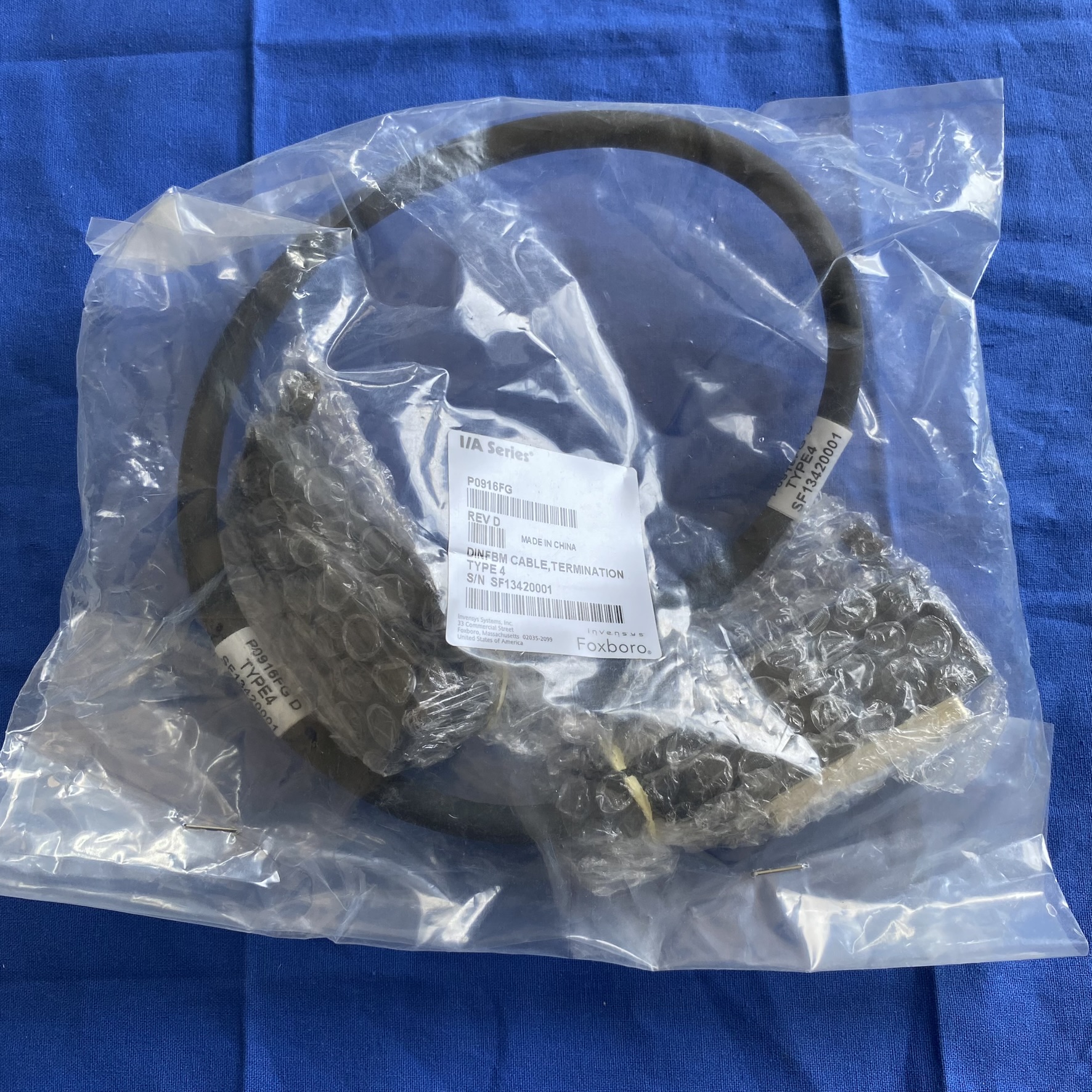

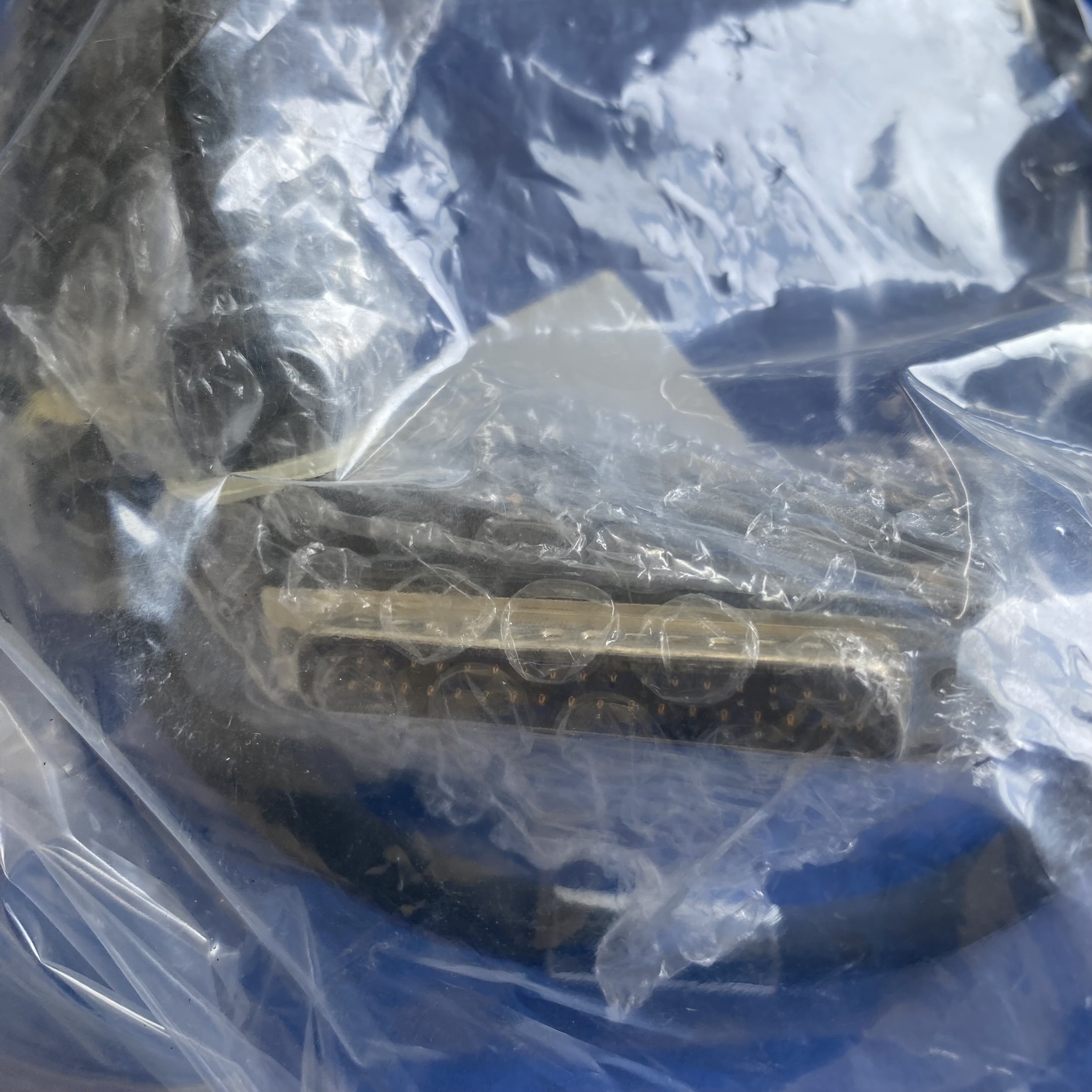

Foxboro 福克斯波罗P0916FG D 输入 / 输出（I/O）模块

一、产品定位与核心功能

1. 模块类型
   P0916FG D 属于现场总线模块（FBM），主要用于连接现场设备（如传感器、执行器）与控制系统，实现信号的采集、转换和传输。其设计目标是在工业环境中提供高可靠性和灵活的信号处理能力。
2. 核心功能

• 信号处理：支持模拟信号（如 4-20mA 电流、电压）和数字信号的输入输出，可适应多种工业标准协议（如 HART、Profibus）。

• 数据存储：配备 16 MB SDRAM 和 32 MB 闪存，用于临时数据缓存和程序存储。

• 环境适应：工作温度范围为 0°C 至 60°C，满足大多数工业场景的环境要求。

3. 应用领域

• 过程控制：石油化工、电力、冶金等行业的生产流程监控。

• 基础设施：水处理、污水处理等系统的自动化控制。

二、关键技术参数

1. 电气规格

• 输入电压：24V DC（冗余供电），典型功耗 8.5W。

• 输出能力：支持多路信号输出，具体通道数需结合配套的终端组件（如 P0916 系列端子模块）确定。

2. 物理特性

• 尺寸：14.7 cm × 5.15 cm × 11.4 cm，重量 0.6 kg（不含包装）。

• 防护等级：IP65（防尘防水），适用于恶劣工业环境。

3. 通信接口

• 支持与 Foxboro I/A 系列控制器的高速通信，可集成至 EtherNet/IP、Modbus 等工业网络。

三、版本与配置解析

1. 型号后缀 “D” 的含义
   目前公开资料中未明确 “D” 的具体定义。推测可能代表以下含义之一：

• 定制化配置：针对特定行业或客户需求的定制版本（如防爆认证、特殊通信协议支持）。

• 硬件版本：内部迭代版本，可能涉及电路优化或兼容性改进。

2. 配套组件

• 终端组件：需搭配 P0916 系列端子模块（如 P0916AA、P0916AE）实现现场设备的物理连接。

• 电缆组件：例如 P0916FK 电缆用于模块与终端组件的信号传输。

一、核心工业领域应用

1. 石油化工与炼油行业

• 典型场景：原油蒸馏、催化裂化、加氢精制等关键工艺的实时监控。例如，在炼油厂的常减压蒸馏装置中，P0916FG D 可通过采集温度、压力、流量等信号，实现对蒸馏塔液位、加热炉温度的精准控制。

• 特殊需求：支持 HART 协议的智能变送器连接，可实时监测工艺介质成分变化，优化分馏效率，减少能耗。

2. 电力与能源行业

• 发电场景：燃煤 / 燃气发电厂的锅炉燃烧控制、汽轮机调速系统。模块可集成至 DCS 系统，实现对蒸汽压力、水位等参数的闭环调节，确保发电机组稳定运行。

• 电网管理：变电站的远程监控系统中，P0916FG D 用于采集开关状态、母线电压等数据，支持 SCADA（数据采集与监控）系统的实时数据传输。

3. 冶金与金属加工

• 炼钢流程：连铸机结晶器液位控制、高炉炉顶压力调节。模块通过处理高频振动传感器信号，实现对金属凝固过程的动态优化，提升产品质量。

• 轧钢工艺：热轧生产线的厚度闭环控制，结合激光测厚仪数据，实时调整轧辊间隙，确保板材精度。

二、基础设施与环保领域

1. 水处理与污水处理

• 市政供水：净水厂的絮凝剂投加控制、沉淀池液位监测。模块可集成 pH 值、浊度传感器数据，实现加药系统的自适应调节，降低药剂消耗。

• 污水处理：曝气池溶解氧（DO）控制、污泥脱水设备联动。通过 Modbus 协议连接在线水质分析仪，实时调整曝气量，确保出水达标。

2. 智能建筑与市政工程

• HVAC 系统：大型商业建筑的空调系统中，模块用于监测送风温度、湿度，并控制电动调节阀，实现节能运行。

• 消防系统：与火灾报警系统联动，实时监控消防水池水位、喷淋泵状态，确保应急响应可靠性。

•

三、流程制造行业扩展应用

1. 制药与生物工程

• 生产过程控制：无菌灌装线的温度、压力闭环控制，确保药品生产符合 GMP 标准。模块支持高精度模拟信号输入，可连接压力传感器监测冻干机腔室真空度。

• 洁净室环境监控：通过数字输入通道采集尘埃粒子计数器数据，联动净化空调系统，维持洁净室等级。

2. 食品饮料与包装

• 质量控制：巴氏杀菌设备的温度 - 时间曲线监测，确保杀菌效果与产品风味平衡。模块可同时处理多路热电偶信号，实现多温区同步控制。

• 灌装线自动化：与 PLC 协同工作，实现瓶装饮料的液位检测、瓶盖扭矩控制，通过离散输出通道驱动电磁阀完成灌装动作。

3. 造纸与印刷

• 纸浆浓度调节：在造纸机流浆箱中，模块采集浓度传感器数据，调节稀释水阀门开度，确保纸张定量稳定。

• 印刷张力控制：柔版印刷机的放卷 / 收卷张力闭环控制，通过模拟输出驱动磁粉制动器，减少套印偏差。

四、特殊环境与复杂工艺

1. 恶劣工业环境

• IP65 防护等级：适用于粉尘车间（如水泥厂）、潮湿环境（如污水处理厂），模块可直接安装于现场控制柜，减少信号传输损耗。

• 宽温工作范围：0°C 至 60°C 的工作温度支持高温场景（如钢铁厂热轧区域）和低温环境（如冷链物流仓库）。

2. 关键设备状态监测

• 旋转机械保护：连接振动传感器监测电机、泵类设备的振动频谱，通过阈值报警提前预警机械故障，避免非计划停机。

• 大型机组控制：在压缩机站中，模块集成压力、位移传感器数据，实现防喘振控制算法，保护设备安全运行。

五、典型案例解析

1. 炼油厂蒸馏塔控制

• 应用场景：在常减压蒸馏装置中，P0916FG D 连接压力变送器、热电偶和流量仪表，实现以下功能：

• 分馏精度优化：通过采集塔顶温度和回流罐液位数据，动态调整回流比，提高汽油、柴油馏分收率。

• 安全联锁：当减压系统故障时，自动切换至 “抛减底” 模式，维持常压塔液位稳定，避免装置停工。

2. 制药厂冻干过程控制

• 工艺需求：冻干机的预冻、升华、解析阶段需精确控制温度和真空度。

• 模块作用：

• 模拟输入通道采集板层温度（RTD 信号）和冷凝器真空度（压力变送器信号）。

• 离散输出通道控制真空泵组启停，确保升华阶段真空度稳定在 10-30Pa。
