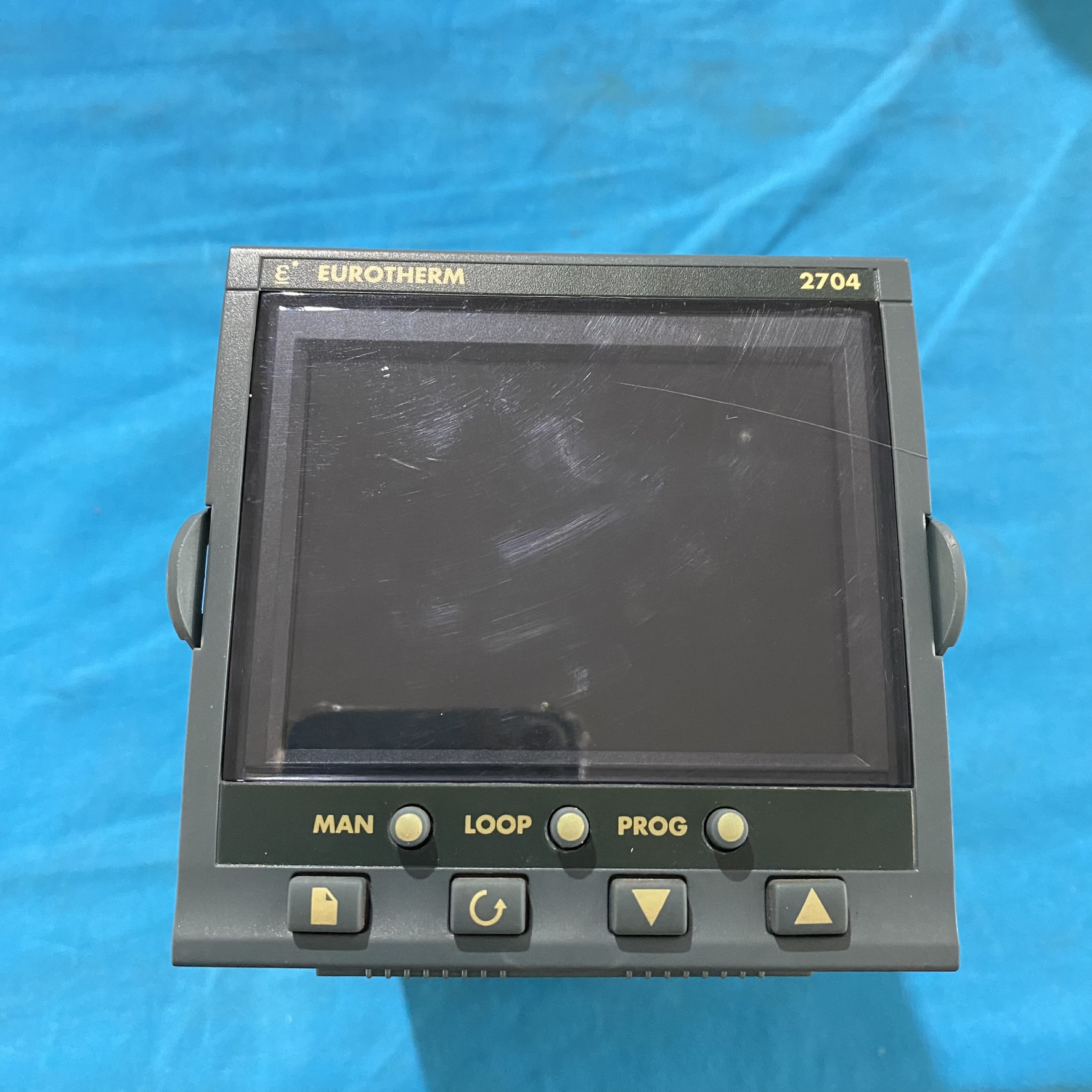

一、核心技术规格

1. 多回路控制能力

• 回路配置：支持单回路、双回路或三回路独立控制，每回路可独立配置 PID 算法、串级控制或超驰逻辑，适用于多区协同控制（如真空炉的温度 - 真空度联动】。

• 精度与分辨率：16 位 A/D 转换，典型精度 ±0.05% FS，分辨率达 0.25μV，满足半导体制造、真空热处理等场景对微小信号的捕捉需求。

• 输入类型：兼容热电偶（K/J 型）、Pt100 热电阻、4-20mA 电流及 0-10V 电压信号，支持四线制 Pt100 高精度测量（需选配专用模块）。

2. 模块化扩展与可靠性

• I/O 扩展：5 个模块化插槽可灵活配置输入输出模块，支持继电器、模拟量（4-20mA）、SSR 驱动及通信接口（如 Modbus RTU/Profibus-DP），最大可扩展至 32 路数字 I/O 和 8 路模拟 I/O。

• 环境适应性：工作温度 0-50℃，湿度 10-90% RH（无凝露），IP54 防护等级，适合工业现场恶劣环境；内置过压保护（±30V DC）和反极性保护，防止误接线损坏模块。

3. 先进控制与通信

• 编程与逻辑功能：内置 50 个独立程序库，每程序包含 100 段曲线（共 500 段），支持斜率控制、阶梯跳变及循环嵌套，可满足复杂工艺（如热处理的碳势闭环调节）。

• 通信协议：双通信端口支持 Modbus RTU、Profibus-DP、DeviceNet 及 Ethernet Modbus/TCP，可与 PLC、SCADA 系统无缝集成，实现远程监控与数据归档。

二、典型应用场景

1. 工业热处理

• 真空高温烧结：通过三回路协同控制炉温、真空度及冷却速率，精度 ±1℃，减少材料晶格缺陷（如陶瓷基板烧结）。

• 渗碳炉控制：结合碳势探头和温度传感器，实现渗碳深度的精确调节，支持 60 个程序段自动切换，降低氧渗透风险。

2. 化工与能源

• 反应釜温度 - 压力串级控制：主回路监测温度，从回路调节压力，超驰保护逻辑防止爆聚（如聚合反应釜的安全控制）。

• 锅炉水位控制：采用级联 + 前馈控制策略，主回路调节水位，从回路补偿给水流波动，确保蒸汽品质稳定。

3. 挤出与橡塑机械

• 熔体压力控制：实时监测挤出机机头压力，通过 4-20mA 输出调节螺杆转速，支持双传感器自动切换（如多层共挤生产线的压力均衡）。

• 多区温度同步：与 Mini8 控制器配合，实现 16 个温度区的集中监控，支持配方管理和远程参数修改。

三、安装与调试流程

1. 硬件部署

• 安装方式：

• 标准 DIN 导轨安装或面板嵌入式安装（开孔尺寸 92×92mm），模块间预留 15mm 散热间隙，建议环境温度≤40℃以延长寿命。

• 若需扩展通信模块（如 Ethernet 卡），需插入右侧扩展槽并紧固螺丝，确保接口对齐。

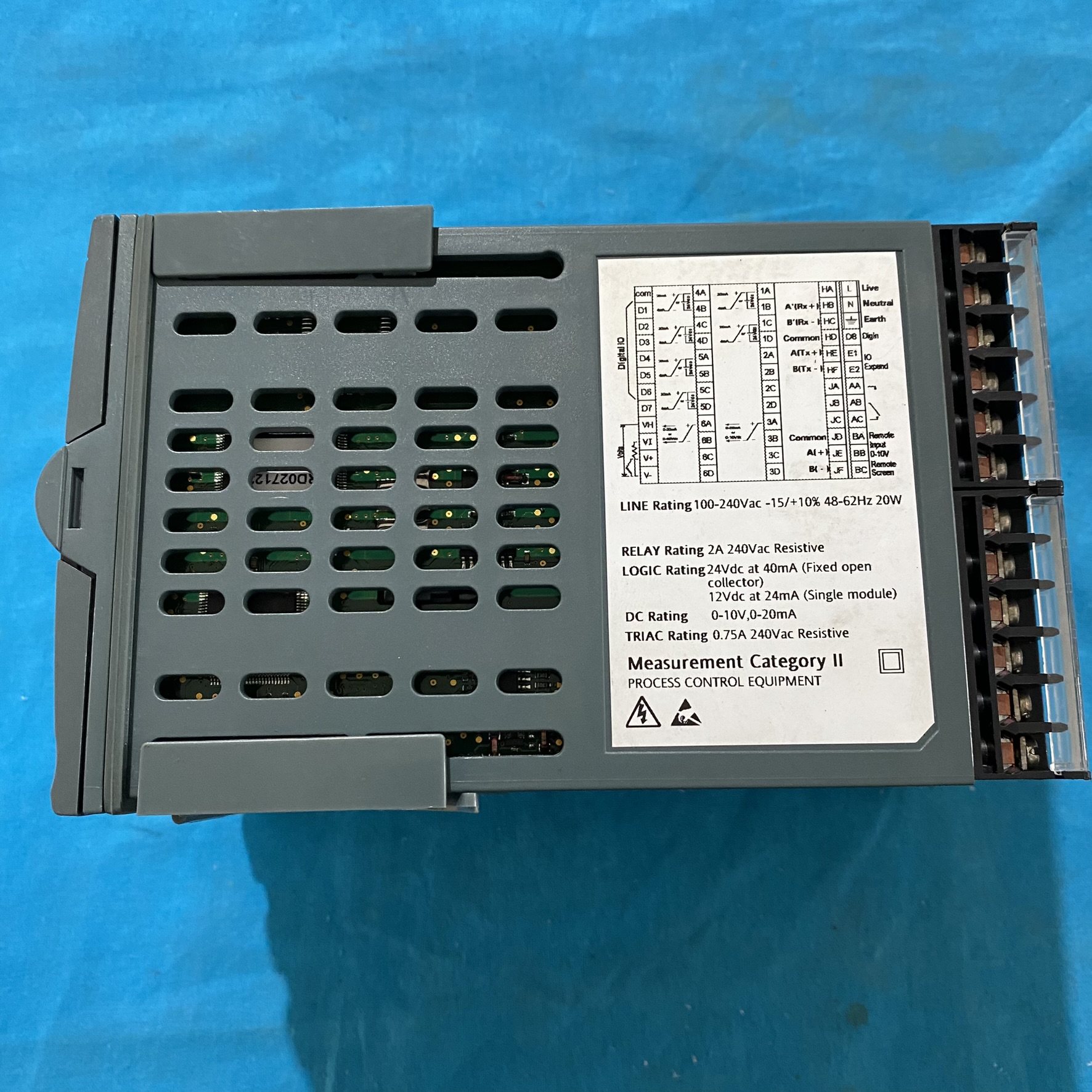

• 接线规范：

• 热电偶输入：使用双绞屏蔽线，屏蔽层单端接地（接系统地排），线缆长度≤15 米以避免信号衰减。

• 4-20mA 信号：2 线制变送器直接接入模块，4 线制变送器需分离电源与信号线，避免共地干扰。

• HART 通信：通过 EB401 模块并联至信号线上，总线末端需接入 250Ω 终端电阻（仅单节点安装）。

2. 软件配置与验证

• 组态工具：

• 使用iTools软件进行参数配置，支持工艺流程图导入、软连线逻辑设计及数据归档；通过图形化界面设置 PID 参数、报警阈值及程序段曲线。

• 支持双 PID 参数组自动切换，可根据工艺阶段（如升温 / 保温）动态调整控制参数。

• 功能测试：

• 精度验证：输入 4mA（0%）和 20mA（100%）标准信号，模块输出误差应≤±0.05% FS；通过示波器检测脉冲输出频率（如 10kHz 时偏差≤±0.1%）。

• 自整定功能：进入Tune菜单启用自整定，系统自动优化 PID 参数，适用于非线性或滞后系统（如大惯性反应釜）。

•

四、选型与替代方案

1. 同系列型号对比

• 2704MP：针对挤出机熔体压力优化，内置压力传感器校准程序，支持双压力输入及预报警功能，成本比标准版高 15%。

• 2704VC：真空炉专用型号，支持真空度 - 温度联动控制，标配 RS485 通信接口，适合半导体行业。

2. 升级与替代建议

• 高精度需求：升级至3216（24 位 A/D 转换，精度 ±0.02% FS），但通道数减为单回路，成本增加 30%。

• 经济型方案：上海依阳VPC2021-2双通道控制器，支持双传感器自动切换，成本降低 40%，适合预算有限的中小型项目。

3. 兼容性说明

• 可直接替换早期型号（如 2604），组态数据兼容，无需修改控制逻辑；与施耐德 PLC（如 Modicon M258）配合时，可通过 Unity Pro 软件实现一体化编程。

五、注意事项与故障处理

1. 抗干扰设计

• 信号线需与动力电缆分离敷设（间距≥50cm），交叉时垂直交叉；高频信号（如编码器）建议使用带磁环的屏蔽线，或启用软件滤波（抑制时间 0-1000μs 可调）。

2. 常见故障排查

• 信号漂移：

• 通信中断：

1. 确认通信线缆屏蔽层接地良好，终端电阻正确接入（仅总线末端）；使用 Modbus 诊断工具测试误码率（应≤0.1%）。

2. 若使用 Ethernet 通信，检查 IP 地址配置及防火墙设置，确保端口开放（默认 502）。

3. 检查环境温度是否超出范围，高温可能导致零点漂移（每℃漂移≤0.001% FS），需重新校准或启用温度补偿。

4. 验证传感器供电稳定性（24V DC 波动≤±10%），必要时更换电源模块。

3. 维护建议

• 每季度清理模块散热孔灰尘，检查端子紧固度（防止振动导致接触不良）；建议每年进行计量校准，使用横河 CA700 等工具确保精度。

六、市场支持与采购

• 官方资源：施耐德电气官网提供 2704 用户手册、iTools 软件下载及应用案例，技术支持热线 400-810-1315。

• 采购渠道：授权代理商（如上海邦硕、北京康吉森）提供现货，批量订单可享 10-20% 折扣，支持全国物流配送及上门调试服务。

• 培训服务：施耐德在上海、广州的培训中心定期开设 “多回路控制器应用” 课程，涵盖 2704 的组态、校准与故障诊断实战。

七、总结
