输入输出参数
宽电压输入：支持 88-132V AC 或 176-264V AC（通过内部开关切换），兼容全球电网标准。
稳定输出：24V DC/5A，输出电压可通过 ADJ 端子微调至 24-28V，纹波噪声≤80mV 峰峰值，满足 PLC、传感器等精密设备需求。
效率与保护：典型效率 84%，内置过流（105-150% 自动恢复）、过压、短路保护，适应电机启动等瞬时冲击负载。
硬件设计
紧凑结构：尺寸 65.5×125.2×100mm，可安装于 TS-35/7.5 或 15mm 导轨，节省控制柜空间。
金属外壳：IP20 防护等级，-10°C 至 + 60°C 工作温度范围（带降额曲线），适应工业环境。
冗余供电：支持双 24V DC 输入冗余（需外接二极管），确保系统持续运行。
认证与合规
安全认证：通过 UL 508（工业控制设备）、EN 60950-1（信息技术设备）认证，符合 CE EMC Class B 标准。
环保特性：RoHS 合规，无卤素设计，符合欧盟环保指令。
工业自动化
PLC 与传感器供电：为西门子 S7-1200、三菱 FX5U 等 PLC 及接近开关、编码器提供稳定电源，确保实时控制信号传输。
伺服驱动系统：搭配贝加莱 ACOPOS 驱动器，为 AGV 导航提供动力，支持宽电压输入适应现场电网波动。
智能建筑与照明
LED 照明控制：驱动 24V LED 灯带或智能灯具，ADJ 端子可调节亮度，兼容 DALI 协议扩展。
HVAC 系统：为电动风门执行器、温湿度传感器供电，支持 - 10°C 低温启动。
医疗与检测设备
DR 检测系统辅助供电：为数字化 X 射线设备的机械运动模块（如平板探测器驱动电机）提供电源，需注意医疗认证（建议优先选择 NDR 系列）。

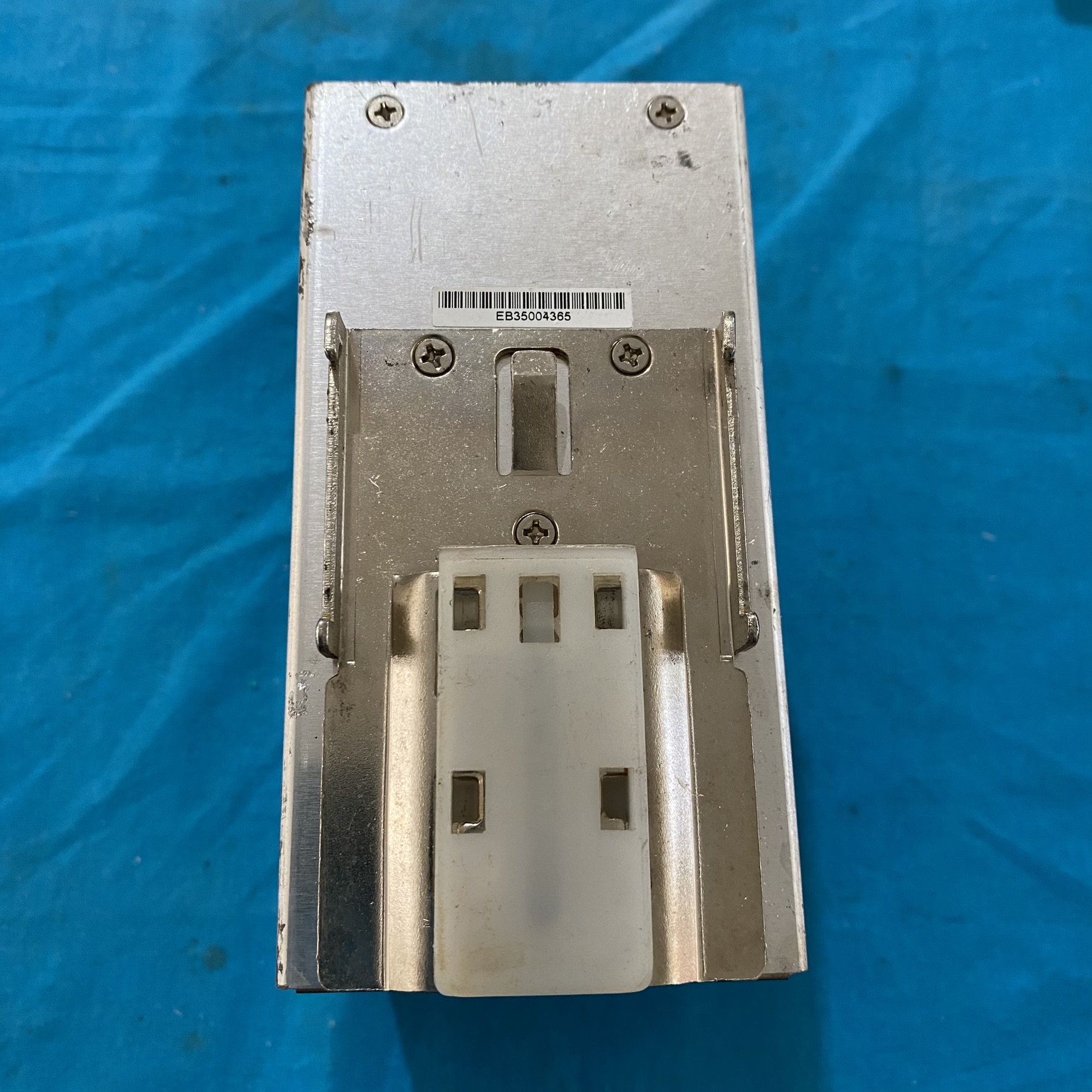

导轨安装：
将模块卡入 TS-35/7.5 或 15mm 导轨，拧紧两侧固定螺丝，确保与相邻模块间距≥10mm 散热。
扩展模块（如继电器模块）通过总线连接器直接对接，无需额外接线。
接线规范：
输入连接：L/N 接市电（88-264V AC），FG 端子必须接地（黄绿线），避免电磁干扰。
输出连接：+V/-V 接负载，ADJ 端子可微调电压（如 24V 设备建议调整至 24.5V 补偿线缆压降）。
冗余配置：若需双电源冗余，并联两组 DR-120-24（需外接二极管防止逆流），或升级至 NDR-120-24（支持自动冗余）。
上电测试：
接通电源后，Power LED 应常亮，若 Error LED 亮，检查输入电压或负载是否过载（需断电复位）。
使用万用表测量输出电压，应为 24V±0.5%，调节 ADJ 端子验证可调范围。
负载测试：
逐步增加负载至 5A，观察电压波动是否≤±1%，同时监测模块表面温度≤60°C。
模拟短路故障，输出应立即切断，解除故障后自动恢复。
新一代型号 NDR-120-24
尺寸优化：宽度仅 40mm（比 DR-120-24 减少 39%），适合密集安装。
全范围输入：自动适应 90-264V AC，无需手动切换开关。
效率提升：典型效率 88.5%，降低能耗及散热需求。
性能提升：
应用扩展：支持并联冗余（需外接二极管），新增 EN 55032 Class B 电磁兼容认证，适合对干扰敏感的场景。
经济型选择 EDR-120-24
成本优势：价格比 DR-120-24 低约 15%，适合预算有限的基础自动化项目。
性能折中：效率 86%，工作温度 - 20°C 至 + 60°C，EMC 标准略低（Class A）。
本地化支持
玛德瑞（惠州）：提供 NDR-120-24 现货及技术支持，地址：广东省惠州市小金口街道金石五路 49 号。
秋善电子（上海）：备有 3000 万库存，支持全国配送，年销售额超亿元。
授权经销商：
沈阳地区：可通过电商平台（如 1688）联系本地代理商，或直接咨询明纬沈阳办事处（电话：400-820-5835）。
技术文档与培训
官方资源：明纬官网提供 DR-120-24 用户手册、接线图及故障代码表，NDR-120-24 支持 EPLAN 宏文件下载。
认证培训：授权培训机构（如广州明纬）定期举办电源设计课程，涵盖冗余配置、EMC 优化等实战技能。
兼容性与替代风险
软件迁移：DR-120-24 的 ADJ 端子调节范围（24-28V）与 NDR-120-24 一致，程序无需修改即可直接替换。
医疗应用：DR-120-24 未通过 UL 60601 医疗认证，建议医疗设备优先选择明纬医疗专用系列（如 MDR-10-24）。
常见问题排查
无输出：
电压波动：
测量输入电压是否稳定，若低于 88V AC，可能触发欠压保护。
检查输出线缆是否过长（建议≤10 米），或更换截面积≥0.75mm² 的导线。
检查输入保险丝（2A 慢熔型）是否熔断，更换后重新上电。
若负载过载，断开负载后按 Power 键复位（DR-120-24 无物理复位键，需断电重启）。
备件管理
关键备件：建议按年用量的 10% 储备 DR-120-24 或 NDR-120-24，通过明纬 “备件管理服务” 实现自动补货。
停产过渡：DR-120-24 已停产，备件供应至少持续 10 年，新设计建议全面切换至 NDR 系列
