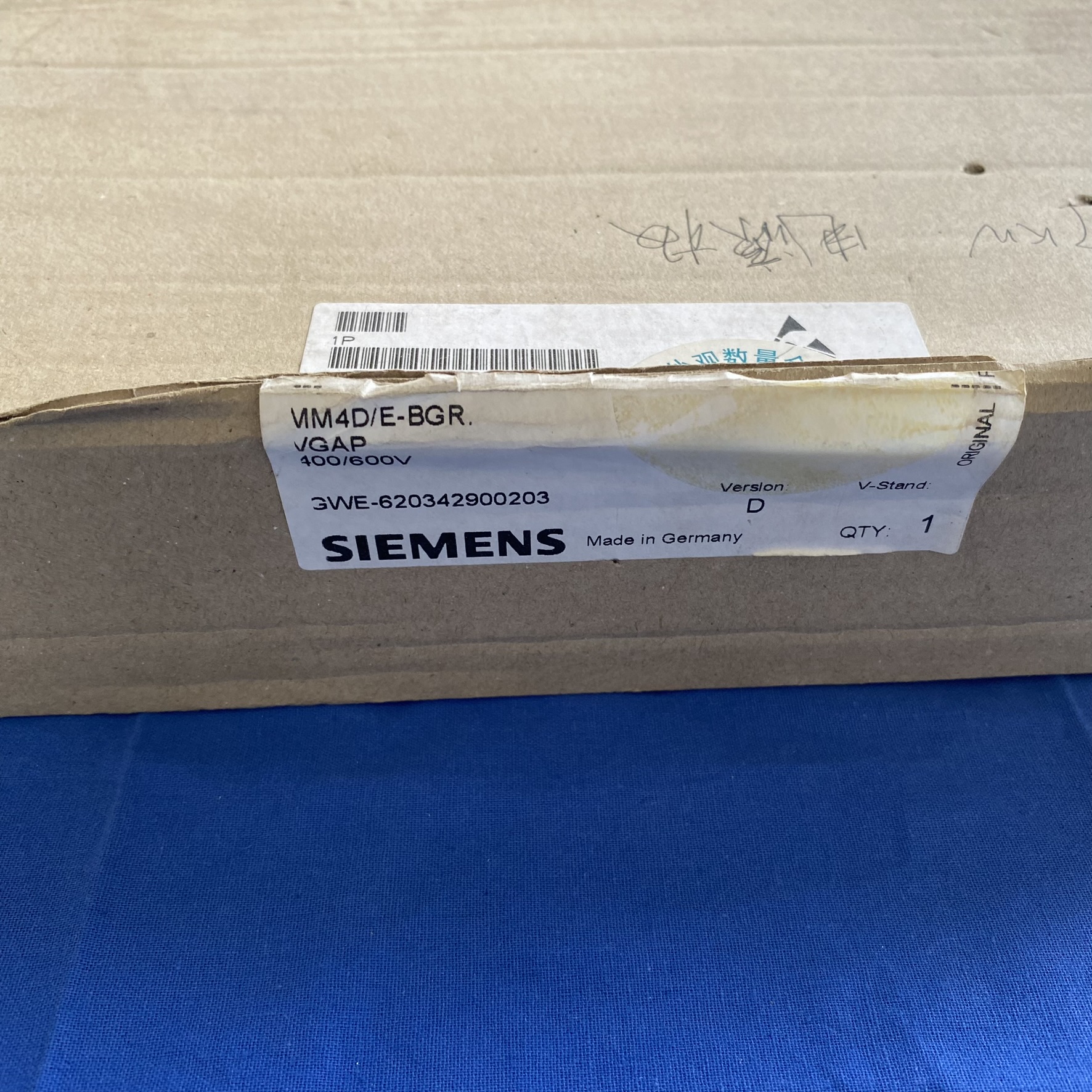

Siemens西门子GWE-620342900203

一、产品基础属性

1. 产品全称

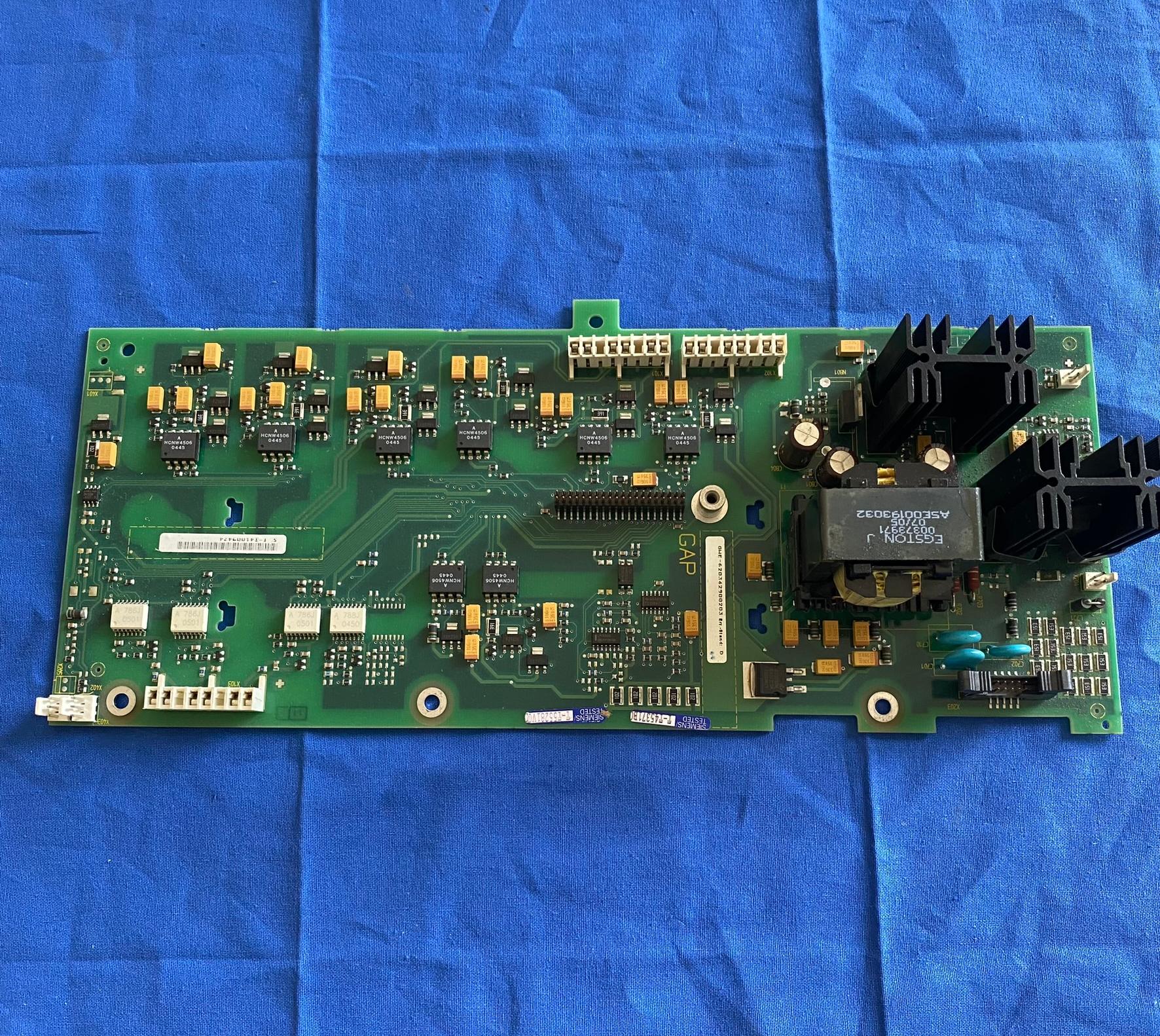

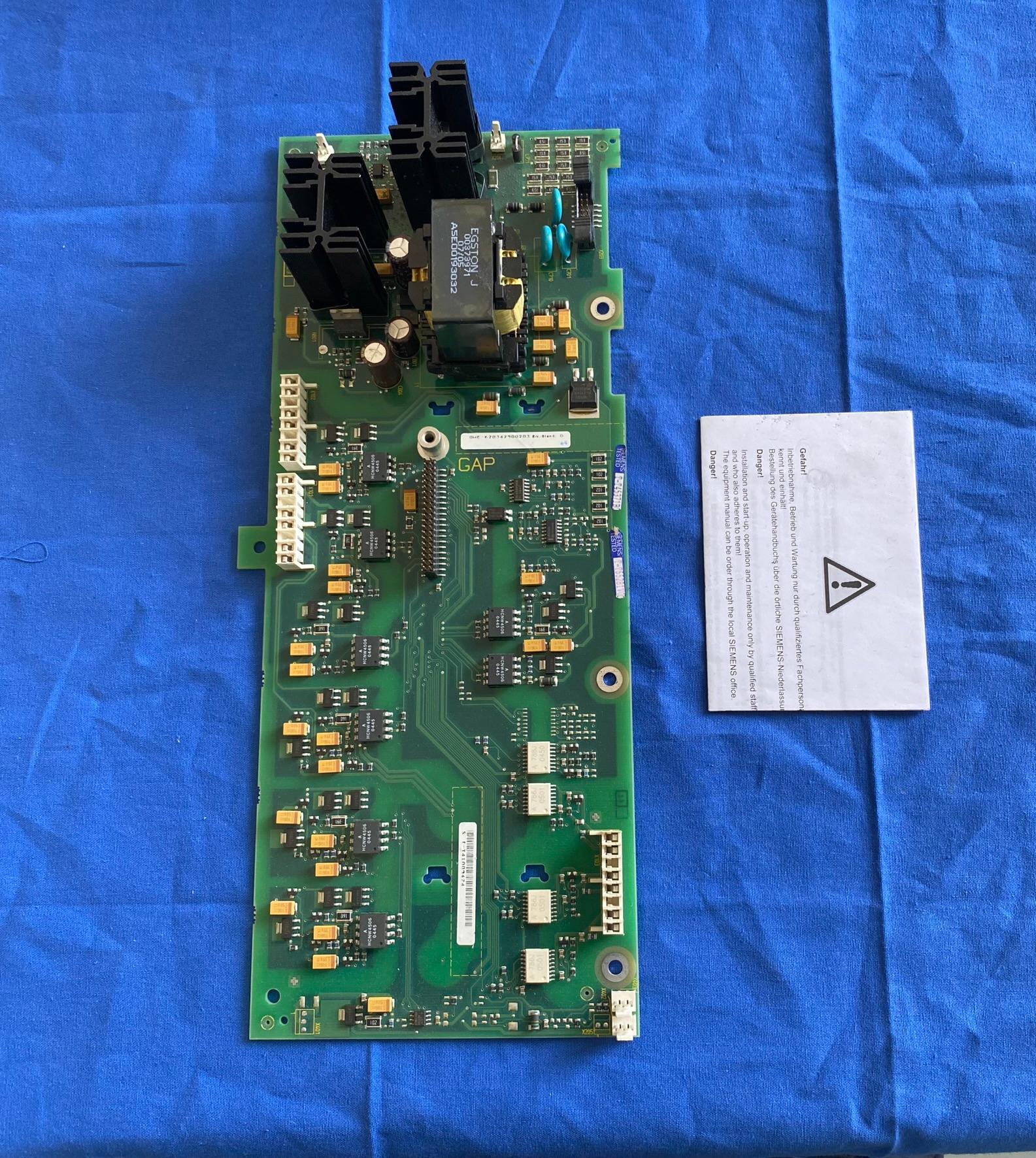

   西门子 MICROMASTER 430（MM430）变频器驱动板模块，属于工业级电力电子控制组件。
2. 型号定位

• 适配功率：30kW

• 输入电压：380-480V 三相交流

• 防护等级：IP20（室内安装）

• 重量：约 1.2kg

3. 核心功能
   负责变频器的信号处理、功率分配及电机控制，支持矢量控制（VC）和直接转矩控制（DTC）模式，内置过流、过压、过热保护机制。

二、应用领域

• 典型场景：

• 风机、泵类负载的变速控制

• 工业传送带速度调节

• 压缩机等恒转矩设备驱动

• 行业覆盖：
  制造业、水处理、能源、化工等对可靠性要求高的工业环境。

一、精准控制技术

1. 双模式驱动能力
   模块支持 矢量控制（VC） 和 直接转矩控制（DTC） 两种模式：

• 矢量控制（VC）：通过磁场定向算法实现高精度速度控制，适用于需要快速动态响应的场景（如传送带启停），速度控制精度可达 ±0.1%。

• 直接转矩控制（DTC）：无需速度传感器即可实现电机转矩的实时调节，动态响应时间小于 1ms，特别适合压缩机等恒转矩负载。两种模式可通过参数切换，兼顾控制精度与系统成本。

2. 多电机协同控制
   支持 多电机并联驱动，通过传动齿轮系耦合输出转矩，实现负载均衡分配。例如，在风机群控场景中，多台电机可同步运行，转矩不平衡系数控制在 5% 以内。系统提供 启动模式（转矩控制）和 运行模式（速度加下垂控制），确保启动阶段快速同步，运行阶段动态平衡。

二、智能保护与诊断

1. 全维度安全防护
   内置 过流、过压、过热三重硬件保护，响应时间小于 20μs：

• 过流保护：额定电流 60A 时，瞬时过流阈值设为 150%，触发后 0.1ms 内切断输出。

• 过压保护：直流母线电压超过 710V 时，通过制动单元将能量消耗在外部电阻上，避免电容损坏。

• 过热保护：模块温度超过 85℃时，自动降额运行；超过 100℃时紧急停机，防止 IGBT 模块烧毁。

2. 智能故障诊断

• 自整定功能：通过阶跃响应测试自动识别电机惯量和摩擦系数，优化 PID 参数，减少手动调试时间。

• 实时监控：支持通过 SINAMICS Startdrive 软件查看电机电流、转矩、温度等 20 + 项实时参数，故障代码（如 F0001 过流）可直接关联到具体硬件模块。

•

三、灵活通信与扩展

1. 多协议兼容

• 基础通信：标配 RS485 接口，支持 Modbus RTU 协议，可连接 PLC 或 HMI 实现远程参数读写，通信速率最高 115.2kbps。

• 扩展通信：通过选件卡可升级至 PROFINET 或 EtherNet/IP，满足工业 4.0 场景下的实时数据交互需求。

2. 模块化扩展能力
   提供 6 路数字输入（DI）/4 路数字输出（DO） 和 2 路模拟输入（AI）/2 路模拟输出（AO），可直接连接压力传感器、温度变送器等外部设备。例如，通过 AI 接口接入流量信号，结合内置 PID 控制器实现闭环控制。

四、能效优化与节能

1. 自适应节能模式
   内置 ECO 模式，通过实时监测负载率自动调整电机运行参数：

• 当负载低于 30% 时，降低开关频率至 4kHz，减少 IGBT 损耗；

• 结合 休眠功能，在负载长时间低于 10% 时自动停机，待机功耗小于 1W。实测数据显示，风机应用中节能率可达 15%-25%。

2. 制动能量回收
   支持 再生制动，通过外接制动单元（如西门子 3RB20 系列）将电机再生能量回馈电网，回收效率超过 90%。例如，在电梯制动过程中，单次制动可回收 0.5kWh 电能，年节能效益显著。

五、工业级可靠性设计

1. 严苛环境适应性

• 防护等级：IP20 设计可抵御粉尘侵入，配合机柜散热系统，可在 - 10℃~+50℃环境下稳定运行。

• 抗干扰能力：通过 EMC 测试，传导干扰（CISPR 32 Class A）和辐射干扰（EN 61800-3）均优于行业标准，适合电磁环境复杂的车间。

2. 长寿命硬件配置

• 电容寿命管理：电解电容采用 105℃耐高温型号，设计寿命 10 年（25℃下）。系统提供 电容老化预警，当容量衰减至 80% 时触发报警，提示更换。

• 冗余电源设计：支持双路 24V 供电，单路故障时自动切换，确保控制电路不间断运行。

六、维护便捷性

1. 快速更换机制
   模块采用 导轨式安装，拆卸时间小于 5 分钟。支持 热插拔，更换后无需重新配置参数，通过 EEPROM 存储的配置信息可自动恢复。
2. 可视化操作界面
   标配 BOP-2 基本操作面板，支持中文显示，可直接查看报警记录、修改参数组。例如，通过面板按键即可将电机额定频率从 50Hz 切换至 60Hz，适应不同电网需求。
