贝加莱X20AO4632模拟量输出模块
    发布时间: 2025-08-11 14:21

贝加莱(B&R)的X20AO4632是一款高性能模块化模拟量输出模块,属于 X20 系列工业自动化控制系统,专为需要高精度信号控制的场景设计

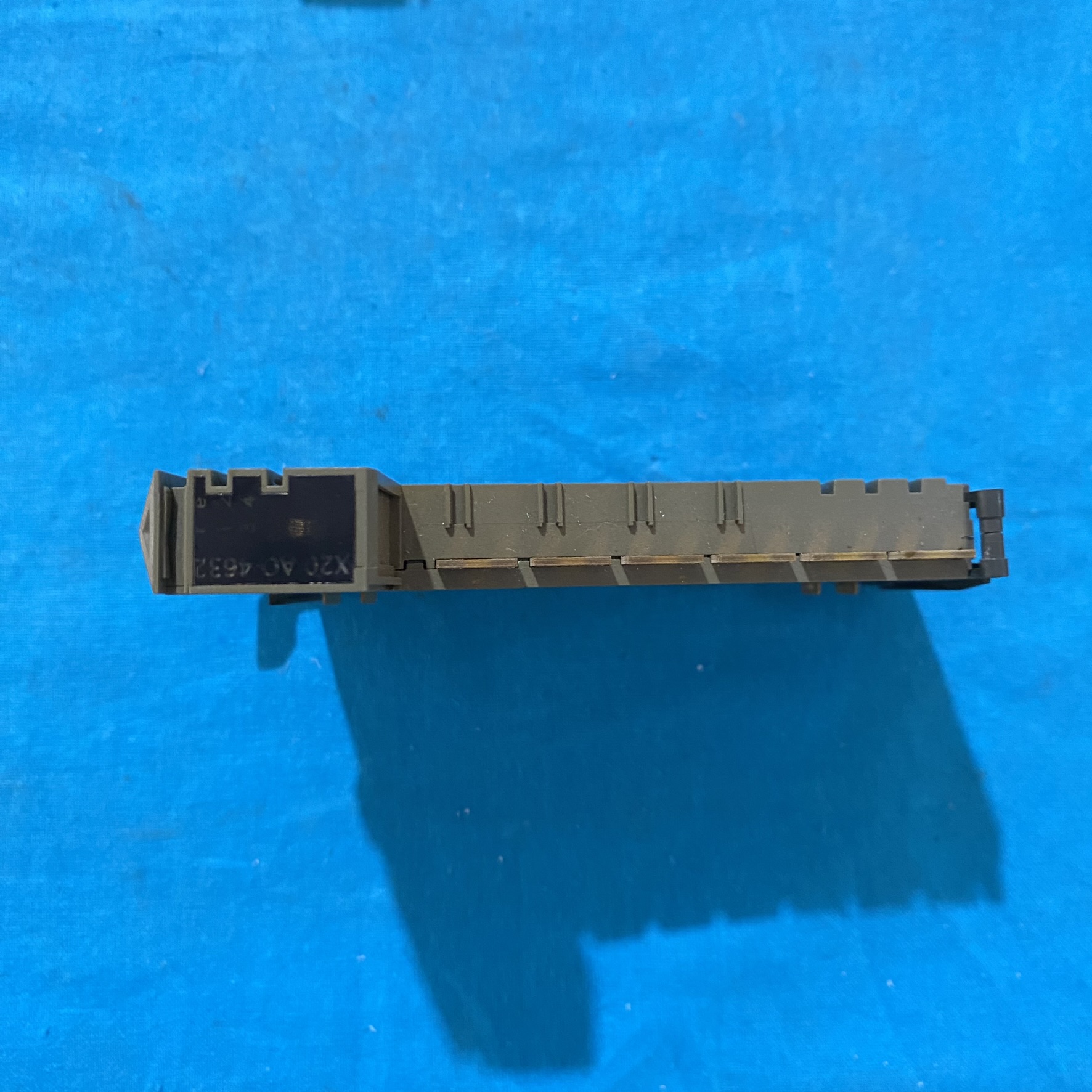

贝加莱X20AO4632模拟量输出模块

一、核心技术规格

  1. 信号输出能力
    • 4 通道独立输出:支持 ±10V 电压或 0-20mA 电流信号,通过端子排跳线(J1-J4)灵活切换信号类型。

    • 16 位分辨率:数字转换精度达 16 位(含符号位),输出线性度≤0.01%(电压模式),确保动态响应平滑

    • 负载能力:电压输出阻抗≤50Ω,电流输出最大负载 400Ω,支持直接驱动调节阀、变频器等执行器

  2. 硬件设计与可靠性
    • 宽温工作范围:-25°C 至 + 60°C(水平安装),适应恶劣工业环境,符合 IP20 防护等级

    • 故障诊断:每通道配备 LED 状态指示灯,实时显示输出使能、过载及短路状态,支持通过 Automation Studio 软件读取故障代码。

    • 电源冗余:支持双 24V DC 输入(端子 25-26),冗余供电时自动切换,确保系统持续运行。

  3. 通信与扩展
    • X2X Link 总线:通过 X20BM11/X20BM15 底板模块连接,支持热插拔,扩展 I/O 点数时无需停机

    • 多协议兼容:可集成至 Powerlink、Profibus DP、Modbus RTU 等工业总线网络,实现与 PLC 或上位机的实时数据交互

二、典型应用场景

  1. 过程控制与调节
    • 化工反应釜:通过 0-20mA 信号精确控制调节阀开度,实现温度、压力的闭环调节,符合 ATEX Zone 2 防爆认证要求。

    • 暖通空调(HVAC):输出 ±10V 信号驱动电动风门执行器,优化洁净室或数据中心的气流分布。

  2. 机器人与运动控制
    • 伺服驱动系统:为 AGV(自动导引车)提供模拟量速度指令,配合贝加莱 ACOPOS 驱动器实现微米级定位精度。

    • 协作机器人:动态调整关节扭矩输出,确保人机协作时的安全响应(如力控模式下的柔顺控制)。

  3. 能源与电力
    • 光伏逆变器:输出 0-10V 信号调节 MPPT(最大功率点跟踪)电路,提升太阳能板发电效率

    • 智能电网:通过 Modbus TCP 协议与分布式能源管理系统(DMS)联动,实现微电网的负荷分配。

三、安装与调试流程

1. 硬件部署

  • 导轨安装
    • 垂直或水平安装于 35mm DIN 导轨,模块间预留 10mm 散热间隙,底部左侧预留 35mm 电缆布线空间。

    • 使用螺丝刀固定模块两侧卡扣,确保与底板模块(如 X20BM11)的总线接口完全对接。

  • 接线规范
    • 电压输出:将信号线接至端子 + 1U、GND(通道 1),屏蔽层接至 SHLD 端子。

    • 电流输出:短接 + 1I 与 + 1U 端子,接入负载回路(如变频器模拟量输入)。

    • 电源连接:24V DC 电源正极接端子 L+,负极接 M,建议配置 2A 熔断器(如 B&R X20PS2100)。

    • 信号接线

2. 软件配置

  • Automation Studio 设置
    1. 硬件组态:在 Automation Studio 中添加 X20AO4632 模块,配置通道类型(电压 / 电流)及工程单位(如百分比、kPa)。

    2. 信号映射:通过变量声明将 PLC 程序中的输出值(如 REAL 类型)关联到模块通道(如 % QX20.0.0)。

    3. 诊断使能:启用模块故障诊断功能,配置报警阈值(如输出超限触发数字量输出)。

  • 校准与验证
    • 零点校准:通过 Automation Studio 发送 0% 输出指令,使用万用表测量端子电压 / 电流应为 0V/4mA,偏差超过 ±0.1% 时需调整模块电位器。

    • 满量程校准:发送 100% 指令,测量值应为 10V/20mA,偏差超过 ±0.15% 时需重新标定。

四、中国市场供应与服务

  1. 本地化支持
    • 沈阳分公司:贝加莱沈阳办事处位于沈河区青年大街,提供技术咨询、现场调试及备件更换服务(如继电器模块 X20MDR02)。

    • 代理商网络:上海韦米机电等供应商可提供现货采购,支持全国范围配送,批量订单可享受 10%-15% 折扣。

  2. 技术文档与培训
    • 官方资源:施耐德官网(需注册)提供《X20AO4632 用户手册》及 EPLAN 宏文件下载,包含接线图和编程示例

    • 认证培训:贝加莱授权培训机构(如沈阳欣鹭德)定期举办 Automation Studio 进阶课程,涵盖模拟量控制策略设计。

五、选型与替代方案

  1. 场景适配建议
    • 高动态响应需求:优先选择 X20AO4632(16 位),其 0.1ms 更新周期可满足伺服系统快速调节。

    • 经济型应用:若精度要求较低(如 HVAC 温度控制),可选用 X20AO4622(12 位),成本降低约 20%。

  2. 数字化升级方案
    • 边缘计算集成:搭配贝加莱 APROL 过程自动化系统,实现模拟量数据的实时分析与预测性维护。

    • IIoT 扩展:通过 X20IF1082 Ethernet Powerlink 模块连接工业云平台(如 MindSphere),支持远程参数调整。

六、注意事项与故障处理

  1. 信号干扰防护
    • 模拟量线缆需与动力电缆隔离敷设(间距≥30cm),推荐使用双绞屏蔽线并单端接地。

    • 若出现输出波动,可启用模块硬件滤波(20ms/30ms 可选)或软件数字滤波(如一阶滞后算法]

  2. 常见故障排查
    • 无输出信号

    • 输出值异常

    1. 使用万用表测量端子实际值,若与 PLC 指令不符,执行校准流程。

    2. 检查负载阻抗是否超过模块额定值(电流模式下>400Ω 可能导致信号衰减)。

    3. 检查模块电源 LED(绿色)是否常亮,若熄灭需排查 24V 供电。

    4. 确认通道使能参数(Enable)已在 Automation Studio 中激活。

  3. 备件管理策略
    • 关键备件(如 X20AO4632 模块、底板模块 X20BM11)建议按年用量的 10% 储备,通过贝加莱 “备件管理服务” 实现自动补货
