一、核心技术参数与功能特性

1. 硬件规格与信号处理

• 同步采样：4 通道同步转换，转换时间≤50μs，适合多变量实时监测（如三相电流、压力梯度）。

• 抗干扰设计：硬件三阶低通滤波器（截止频率 10kHz），可抑制高频噪声；共模抑制比 70dB（50Hz），确保信号稳定性。

• 电压模式：±10V（差分输入），输入阻抗 20MΩ，分辨率 16 位（对应 ±10V 时，1LSB=305μV）。

• 电流模式：0-20mA，负载电阻 < 400Ω，分辨率 16 位（1LSB=610nA）。

• 输入范围：

• 转换性能：

2. 配置灵活性与诊断功能

• 每个通道配备 LED 指示灯，实时显示信号状态（绿色常亮表示有效输入）。

• 模块状态通过 LED 显示：绿色闪烁为启动模式，常亮为运行模式；红色闪烁表示通信故障。

• 输入类型选择：通过端子排跳线切换电压 / 电流模式，无需软件配置即可适配不同传感器（如 PT100 热电阻需配合变送器）。

• 状态监测：

3. 隔离与防护

• 电气隔离：通道与总线间隔离电压 500V AC，符合 EN 61131-2 标准，支持恶劣工业环境下的长距离信号传输。

• 环境适应性：IP20 防护等级，工作温度 - 25~60℃（水平安装），抗振动（10-500Hz，10g 加速度）

二、典型应用场景

1. 工业过程控制

• 直接采集电机三相电流（通过电流互感器转换为 0-20mA），监测电流不平衡度（Ub），识别轴承磨损或绕组短路等潜在故障。

• 接入压力变送器（4-20mA）和温度传感器（±10V），实时采集反应釜内压力 / 温度数据，结合贝加莱 PFC200 控制器的 PID 算法动态调节阀门开度。

• 案例：当检测到压力突增（如超过设定阈值 10%）时，PLC 触发急停指令并联动安全阀泄压。

• 化工反应釜监测：

• 电机状态分析：

2. 能源与基础设施

• 接入变电站的电压互感器（±10V）和电流互感器（0-20mA），实时上传三相电压 / 电流数据至贝加莱 PLC，实现电能质量分析（如谐波畸变率计算）。

• 监测 IGBT 模块温度（通过 PT100 变送器输出 0-10V）及直流母线电压（±10V），当温度超过 80℃时，通过 Modbus 指令将散热风扇转速提升至 100%。

• 光伏逆变器监控：

• 智能电网数据采集：

3. 智能制造与测试系统

• 监测发动机台架的油压（0-20mA）、扭矩（±10V）等信号，配合贝加莱 ACOPOSmulti 伺服驱动器模拟负载工况，实现耐久性测试自动化。

• 采集化成设备的充放电电压（±10V）和电流（0-20mA），通过贝加莱 PLC 计算电池容量、内阻等参数，筛选不合格品。

• 电池生产线检测：

• 汽车零部件测试：

三、与贝加莱 PLC 的集成方案

1. 硬件连接与协议配置

• 若传感器输出为 PNP 型电流信号，需通过继电器模块（如 X20RL9324）转换为 NPN 兼容信号，避免逻辑电平冲突

• X20BM11：基础型总线模块，支持 X2X Link 通信，需通过 X20CM9400 通信模块扩展 Modbus RTU 功能。

• X20BM15：增强型总线模块，集成节点地址开关及冗余电源输入，适合高可靠性场景（如冗余控制系统）。

• 总线模块选择：

• 信号匹配：

2. 软件配置与数据映射

• 当检测到超量程（如输入信号 >±11V 或 > 22mA）时，模块自动输出 0x7FFF（满量程）或 0x8001（欠量程），PLC 可通过比较原始值触发报警。

• 通道映射：在硬件组态中定义输入地址（如 % IW0 对应通道 1），支持按通道配置滤波时间（0~25ms，0.2ms 步长）。

• 工程单位转换：

  st

  VAR_INPUT
      Pressure_Signal : INT AT %IW0; // 原始输入值（0-27648）
  END_VAR

  // 转换公式：压力（bar）= (Pressure_Signal × 10) / 27648
  Pressure_Eng := REAL(Pressure_Signal) * 10.0 / 27648.0;





• Automation Studio 设置：

• 故障处理逻辑：

3. 抗干扰与可靠性设计

• 模块 24V DC 供电与 PLC 电源需通过隔离模块（如 WAGO 787-600）连接，防止地电位干扰；建议采用 TN-S 接地系统实现等电位连接。

• 模拟信号线采用双绞屏蔽线，与电源线保持 100mm 以上间距；屏蔽层单端接地（推荐连接至模块 PE 端子）。

• RS485 通信线缆需接入 120Ω 终端电阻（仅最远节点），避免信号反射导致数据错误。

• 布线规范：

• 电源管理：

•

四、替代方案与升级建议

1. 同系列升级型号

• 优势：每个通道独立电隔离，集成 24V 传感器供电，适合多设备混合组网（如分布式 I/O 系统）。

• 优势：支持过采样功能（采样率提升至 1kHz），适合高频信号分析（如振动监测）；内置线性化算法，可直接接入热电偶传感器。

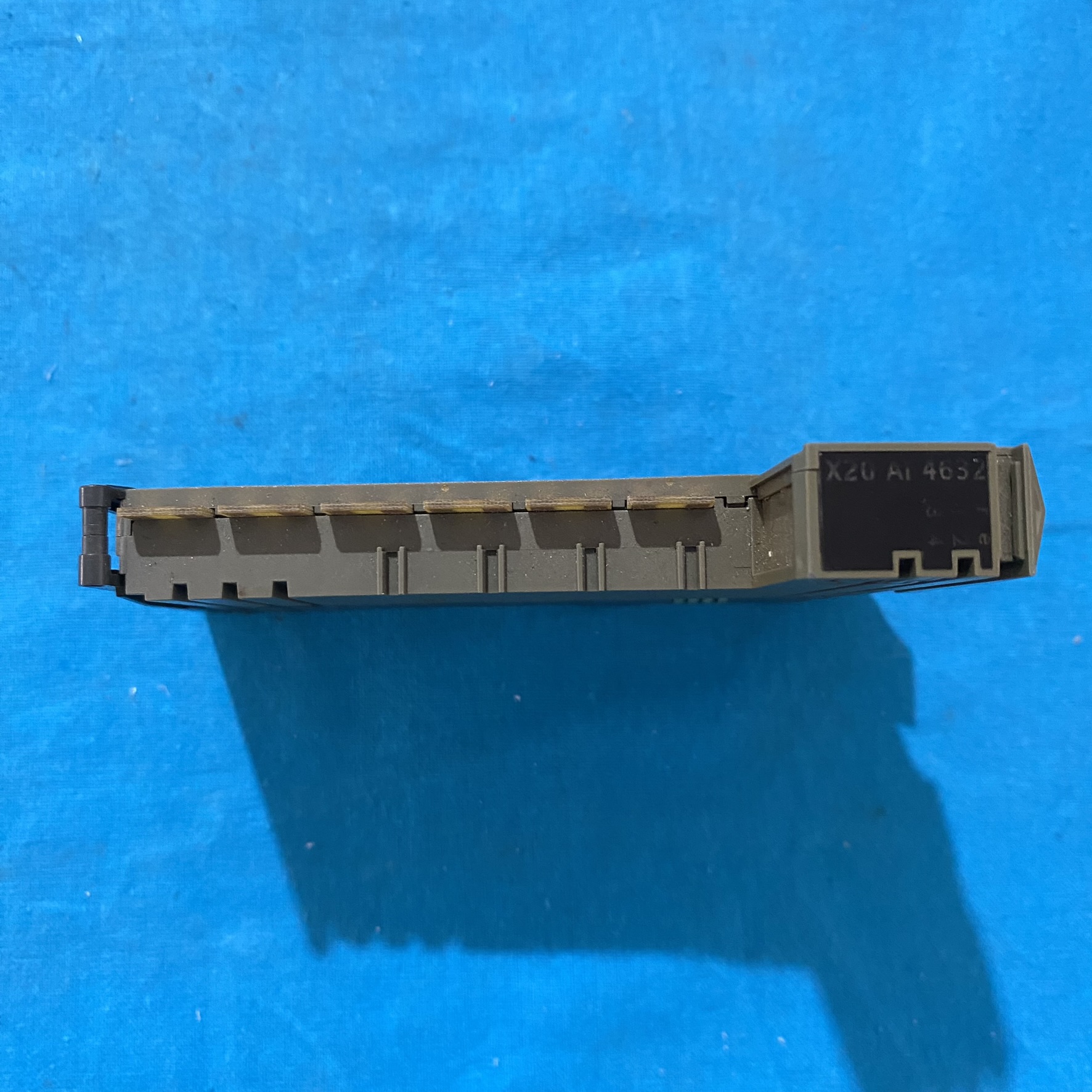

• 兼容性：安装尺寸与 X20AI4632 相同，协议参数保持一致，可直接替换。

• X20AI4636：

• X20AI2437：

2. 贝加莱兼容方案

• 集成模拟量输入功能，支持 EtherCAT 实时通信，适合高精度运动控制场景（如半导体晶圆搬运），但成本较高。

• 扩展 Modbus RTU 功能，支持与第三方设备（如变频器、智能电表）通信，实现跨品牌系统集成。

• X20CM9400 通信模块：

• 贝加莱 ACOPOSmulti 伺服驱动器：

3. 协议扩展与性能提升

• PROFINET 集成：通过 X20IF1061 PROFIBUS 耦合器转换协议，将 X20AI4632 接入贝加莱 PLC 的 PROFINET 网络，通信周期可缩短至 1ms 以内。

• 边缘计算：利用贝加莱 PFC200 控制器的 mapp Edge 软件模块，在本地实现数据预处理（如阈值判断、趋势分析），减少云端数据传输压力。

五、技术文档与采购支持

1. 官方技术资料获取

• 贝加莱官网：访问 B&R Industrial Automation，搜索 “X20AI4632” 下载 PDF 手册，包含接线图、寄存器映射表及故障排查指南。

• 贝加莱资源库：登录 Resource Center，下载《X20 System Configuration Guide》及设备描述文件（GSDML），用于 PROFINET 组态。

2. 沈阳本地化采购渠道

• 沈阳国瑞恒信科技有限公司（和平区三好街 79 号）：贝加莱授权代理商，提供模块代购及联合调试服务（电话：13840282122）。

• 阿里巴巴平台：搜索 “X20AI4632”，选择沈阳本地供应商（如沈阳英德尔电子），支持在线询价及技术咨询，参考价格约 2600-2750 元 / 块。

六、安装与维护注意事项

1. 安装规范

• 导轨安装：模块通过 35mm DIN 导轨固定，上方预留 35mm 散热空间，左右两侧各留 10mm 间隙，避免相邻模块过热。

• 端子排接线：使用螺丝刀紧固端子螺丝（扭矩 0.5N・m），确保线缆接触可靠；推荐使用带屏蔽层的多股软线（截面积 0.14-1.5mm²）。

2. 参数调试与故障处理

• 检查 X2X Link 总线连接，重新插拔模块或更换通信线缆；若模块状态 LED 显示红色闪烁，参考手册中的故障代码表定位问题（如 0x0014 表示通信超时）。

• 若某通道无信号，检查端子电压是否为 24V DC，使用万用表测量传感器输出是否在量程范围内。

• 若信号波动较大，逐步增加滤波时间（如从 1ms 增至 5ms），观察波形稳定性。

• 输入信号异常排查：

• 通信中断处理：

3. 备件管理与升级

• 备件策略：关键设备建议采购 X20AI4636 作为备件，其兼容 X20AI4632 的安装尺寸及协议，可快速替换。

• 固件升级：通过贝加莱 Automation Studio 软件定期更新模块固件，提升兼容性及抗干扰能力（如修复已知通信漏洞）。

七、总结
