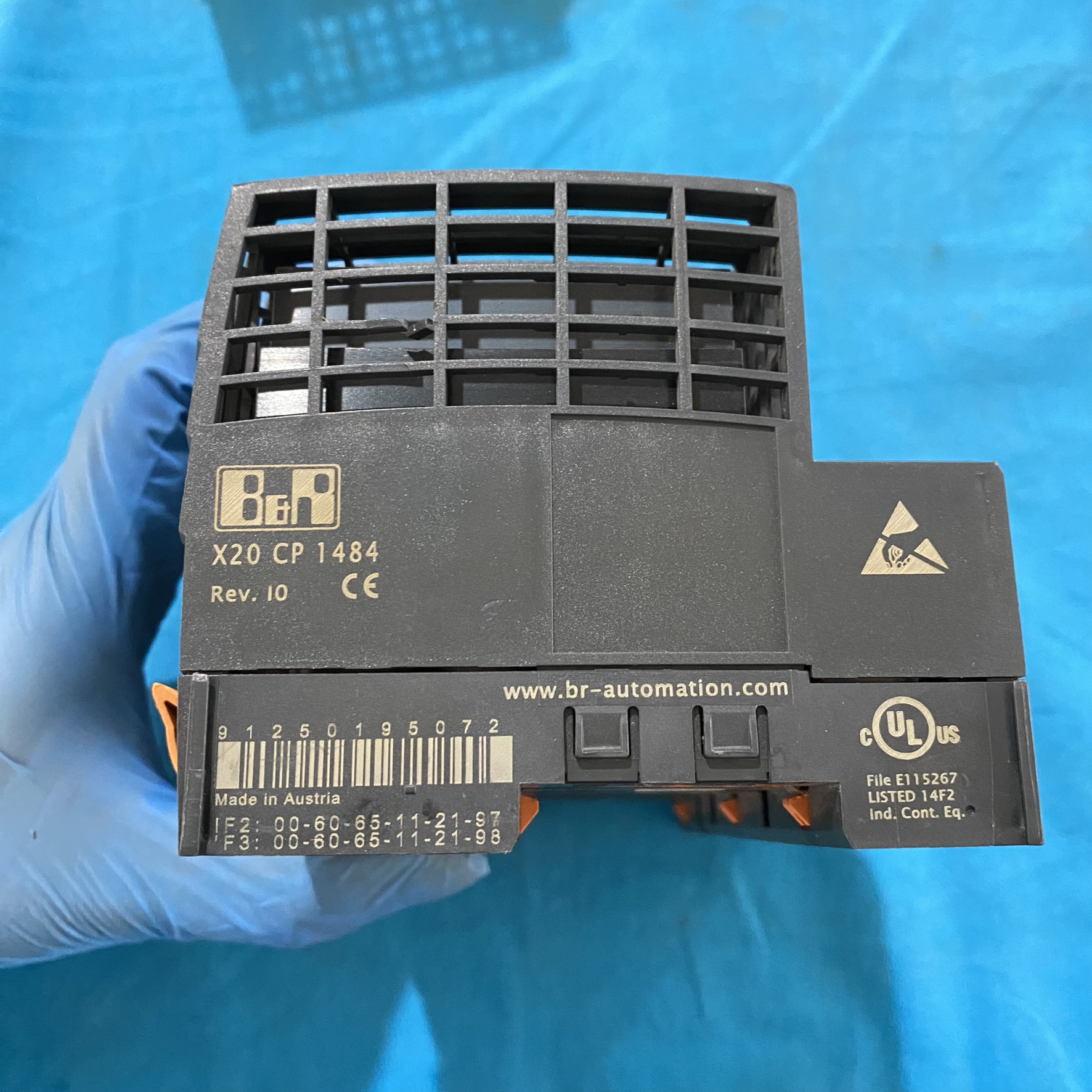

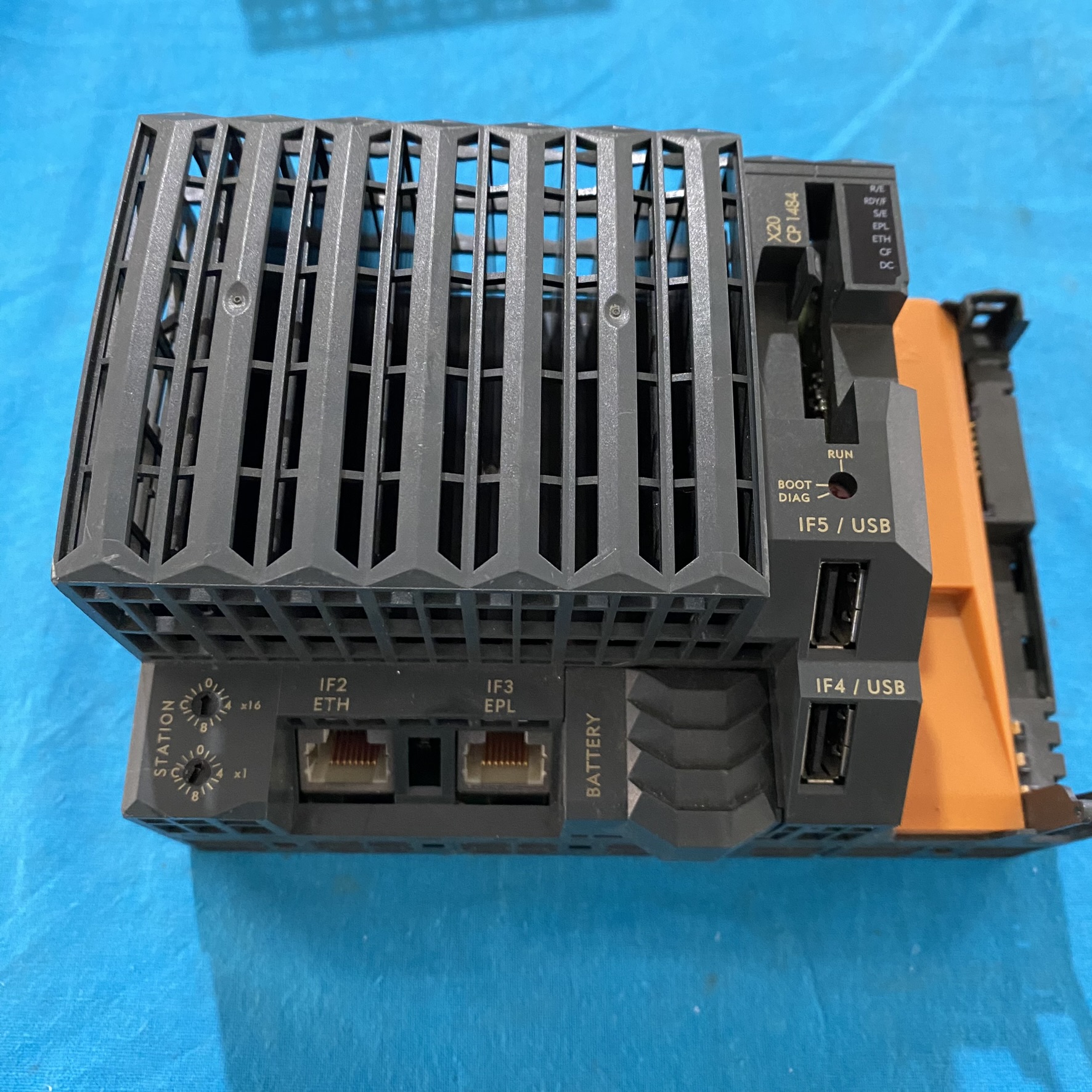

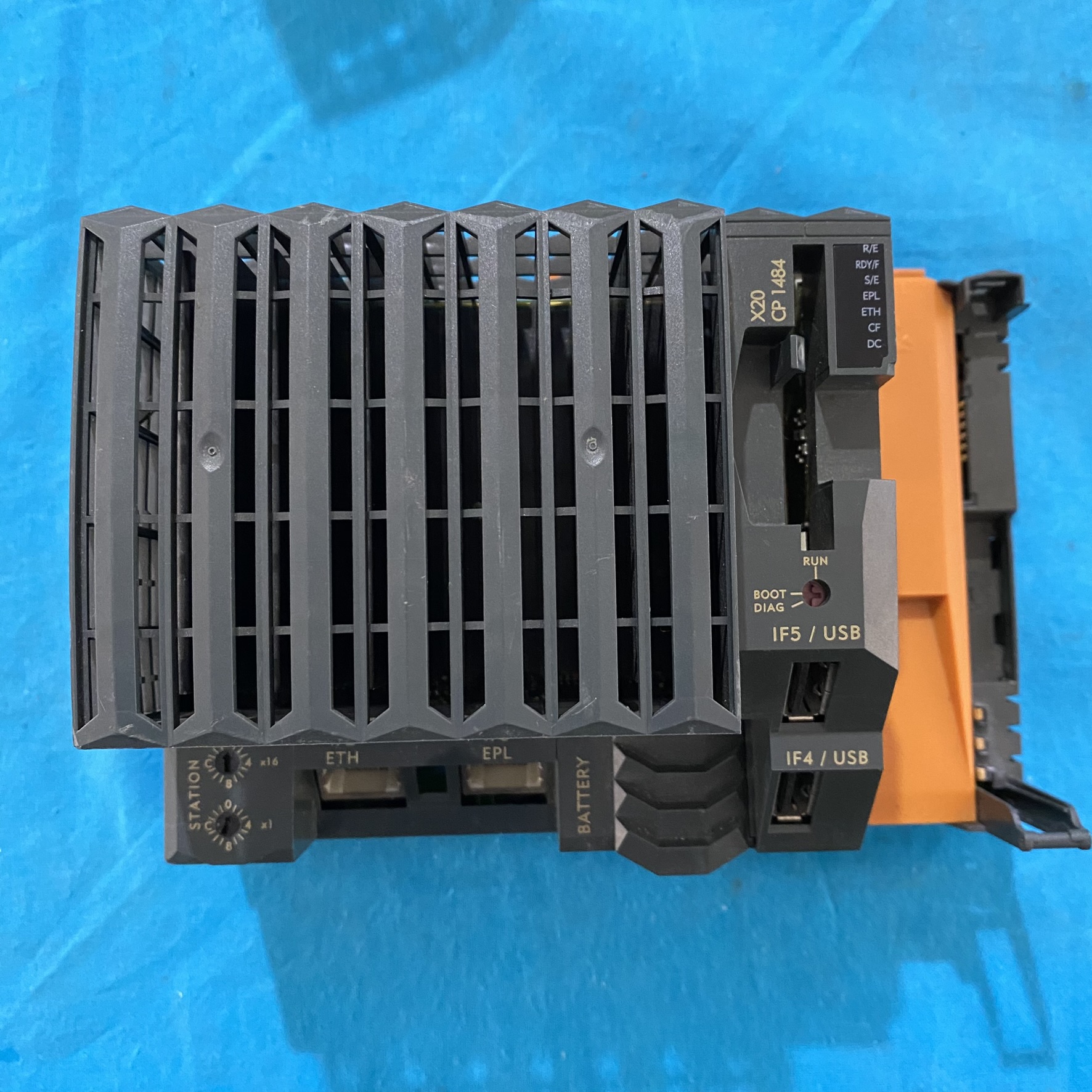

贝加莱X20CP1484紧凑型控制器

发布时间: 2025-08-11 14:32

贝加莱（B&R）的X20CP1484是一款高性能紧凑型控制器，属于 X20 系列工业自动化系统，专为实时控制和复杂逻辑处理设计。

商品信息

一、核心技术规格

硬件架构与性能

实时通信：1 个 Powerlink V1/V2 接口（支持 100 Mbps），用于连接伺服驱动器、I/O 模块等实时设备，最短循环周期达 800 µs。
标准通信：1 个 Ethernet 接口（10/100 Mbps）支持 Modbus TCP、Ethernet/IP 等协议，1 个 RS232 接口用于调试或连接第三方设备。
扩展接口：1 个 X2X Link 主站接口，可级联最多 32 个 X20 模块（如 X20AO4632 模拟量输出模块），支持热插拔。
处理器：采用 Intel Celeron 266 MHz 处理器，支持 32 位指令集，集成浮点运算单元，可处理复杂算法（如 PID 控制、运动轨迹规划）。
内存与存储：32 MB SDRAM 用于程序运行，支持 CompactFlash 卡扩展（最大 4 GB），存储用户程序和历史数据。
通信接口：
电源与可靠性：24V DC 供电（宽电压范围 19.2-28.8V），内置反极性保护和过流保护，符合 IP20 防护等级，工作温度范围 0-55°C（水平安装）。

实时操作系统与软件支持

实时内核：搭载贝加莱 Automation Runtime 实时操作系统，支持多任务调度（硬实时任务周期≤1 ms），满足运动控制、过程自动化等高实时性需求。
编程工具：通过 Automation Studio 开发环境编程，支持 IEC 61131-3 标准语言（梯形图、结构化文本等）及 ANSI C，可集成贝加莱 mapp 技术库（如 mapp View、mapp Safety）简化开发流程。
诊断功能：内置系统诊断管理器，可通过 LED 指示灯（CPU 状态、温度、通信连接）及 Automation Studio 实时监控模块健康状态，支持故障代码查询和远程维护。

二、典型应用场景

过程自动化

石化与能源：在成品油罐装系统中，X20CP1484 通过 CAN 总线连接 14 个鹤位 PCC，实现定量发油、接地检测及数据上传至 APROL 上位机系统，支持全自动、PCC 独立、APROL 独立三级控制模式，确保生产连续性和数据可追溯性。
食品饮料：控制灌装机的液位闭环调节，通过 Powerlink 实时同步多轴伺服系统，实现灌装精度 ±0.5%，并集成 mapp Pack 技术优化包装流程。

运动控制与机器人

AGV 导航：结合贝加莱 ACOPOS 伺服驱动器，X20CP1484 通过 Powerlink 实现 AGV 的路径规划和动态避障，定位精度达 ±2 mm，支持与视觉系统（如 B&R vision）的实时数据交互。
协作机器人：在人机协作场景中，X20CP1484 通过 Ethernet/IP 连接第三方力控传感器，动态调整机器人关节扭矩，响应时间≤10 ms，符合 ISO/TS 15066 安全标准。

智能产线集成

柔性制造：通过 Modbus TCP 与 MES 系统对接，X20CP1484 可动态切换生产配方，支持多品种产品混流生产，OEE（设备综合效率）提升 15% 以上。
预测性维护：利用贝加莱 Edge Gateway 将 X20CP1484 的运行数据上传至工业云平台（如 MindSphere），通过机器学习算法预测设备故障，减少停机时间。

三、安装与调试流程

1. 硬件部署

导轨安装：

垂直或水平安装于 35mm DIN 导轨，模块间预留 10mm 散热间隙，底部左侧预留 35mm 电缆布线空间。使用螺丝刀固定两侧卡扣，确保与底板模块（如 X20BM11）的总线接口完全对接。
扩展模块（如 X20AI4622 模拟量输入模块）通过 X2X Link 总线自动识别，无需额外配置。

接线规范：

Powerlink：使用屏蔽双绞线，终端电阻拨至 ON（仅终端节点），线缆长度≤100 m。
Ethernet：通过 RJ45 接口连接交换机，支持跨网段通信（需配置静态 IP）。
电源连接：24V DC 电源正极接端子 L+，负极接 M，建议配置 2A 熔断器（如 X20PS2100 电源模块），冗余供电时并联两组输入。
通信接线：

2. 软件配置与下载

项目组态：

在 Automation Studio 中创建新项目，选择 X20CP1484 型号，配置 Powerlink 网络参数（如节点地址、同步模式）。
映射 I/O 变量：将 X20AO4632 的模拟量输出通道关联至 PLC 程序中的 REAL 类型变量（如 % QX20.0.0）。

编写控制逻辑：例如，使用结构化文本实现 PID 算法，控制调节阀开度：

st
IF (设定值 > 实际值) THEN
    输出值 := 输出值 + KP*(设定值 - 实际值) + KI*INT(设定值 - 实际值) + KD*(d(设定值 - 实际值)/dt);
END_IF;

程序下载与调试：

通过 USB 或 Ethernet 连接控制器，在 Automation Studio 中选择 “在线连接”，下载程序至 CompactFlash 卡。
启用实时监控功能，观察变量波形（如温度曲线、电机转速），调整 PID 参数直至系统稳定。

3. 系统验证

功能测试：

模拟输入信号变化（如温度传感器断线），检查 X20CP1484 是否触发报警并记录故障代码（通过 LED 指示灯或 Automation Studio 诊断窗口）。
强制输出信号，验证执行器动作是否符合预期（如电磁阀开启 / 关闭）。

实时性测试：

使用贝加莱 Scope View 工具监测 Powerlink 网络延迟，确保从站响应时间≤100 µs，满足伺服系统同步要求。

四、中国市场供应与服务

本地化支持

沈阳分公司：贝加莱沈阳办事处位于沈河区青年大街，提供技术咨询、现场调试及备件更换服务（如 X20CP1484 模块、CompactFlash 卡）。
代理商网络：上海韦米机电、厦门优必选等供应商可提供现货采购，支持全国范围配送，批量订单可享受 10%-15% 折扣。

技术文档与培训

官方资源：贝加莱官网提供 X20CP1484 用户手册、Automation Studio 软件及 mapp 技术库下载，包含接线图、编程示例和安全评估报告模板。
认证培训：贝加莱授权培训机构（如沈阳欣鹭德）定期举办 Automation Studio 进阶课程，涵盖实时控制、运动规划等核心技能。

五、选型与升级建议

场景适配

高实时性需求：X20CP1484（800 µs 循环周期）适用于多轴同步控制（如印刷机械）；若需更高性能，可升级至 X20CP3486（200 µs 循环周期）。
经济型应用：若逻辑控制简单，可选用 X20CP1483（Celeron 266 MHz，无 Powerlink 接口），成本降低约 25%。

数字化升级方案

边缘计算集成：搭配贝加莱 APROL 过程自动化系统，实现生产数据的实时分析与预测性维护。
IIoT 扩展：通过 X20IF1082 Ethernet Powerlink 模块连接工业云平台（如 Azure IoT），支持远程参数调整和固件升级。

备件管理策略

关键备件（如 X20CP1484 模块、底板模块 X20BM11）建议按年用量的 10% 储备，通过贝加莱 “备件管理服务” 实现自动补货。
停产型号迁移：X20CP1484 已逐步被 X20CP1584 替代，后者支持更大内存（64 MB SDRAM）和更快处理器（Celeron 400 MHz），程序迁移时需注意 Powerlink 接口版本兼容性。
