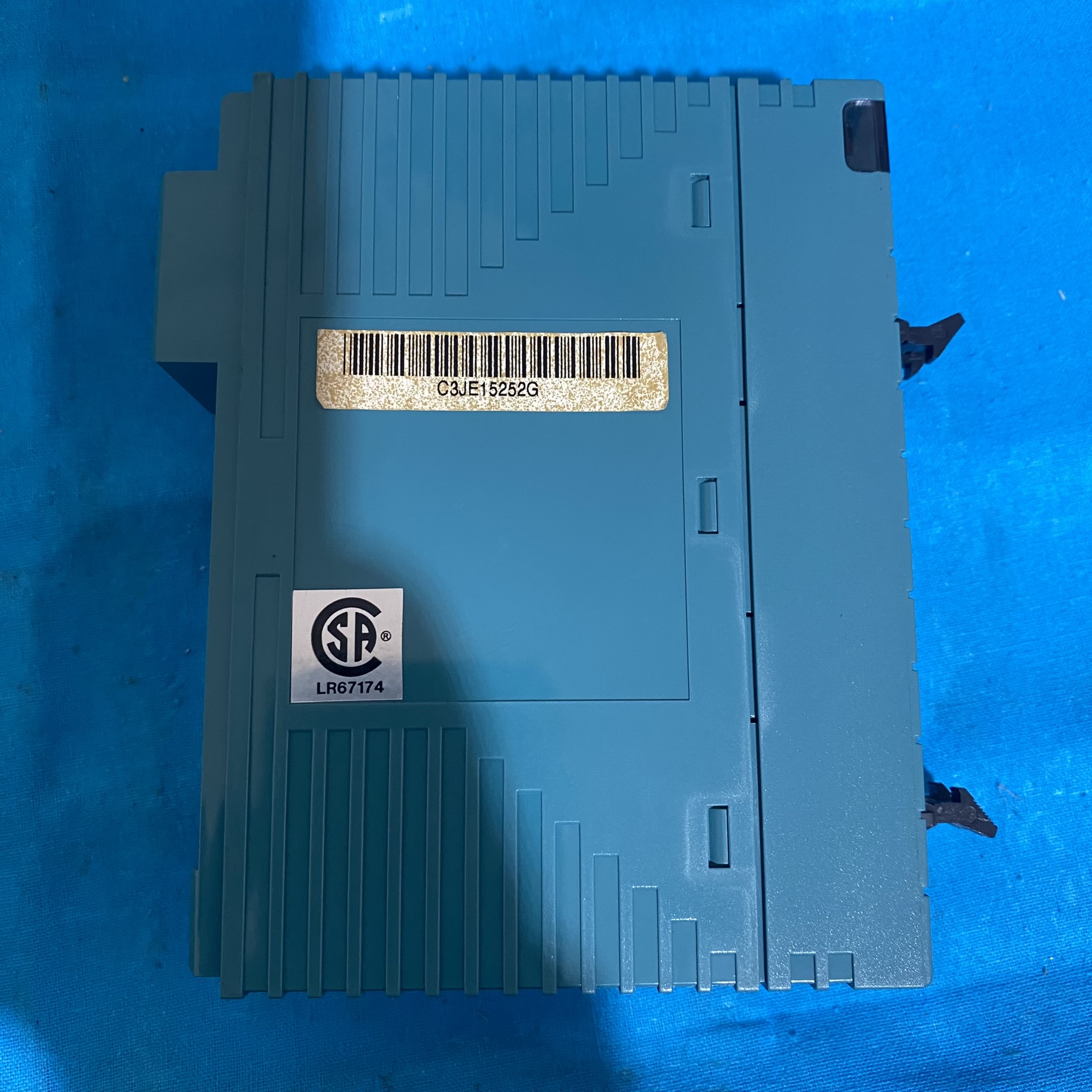

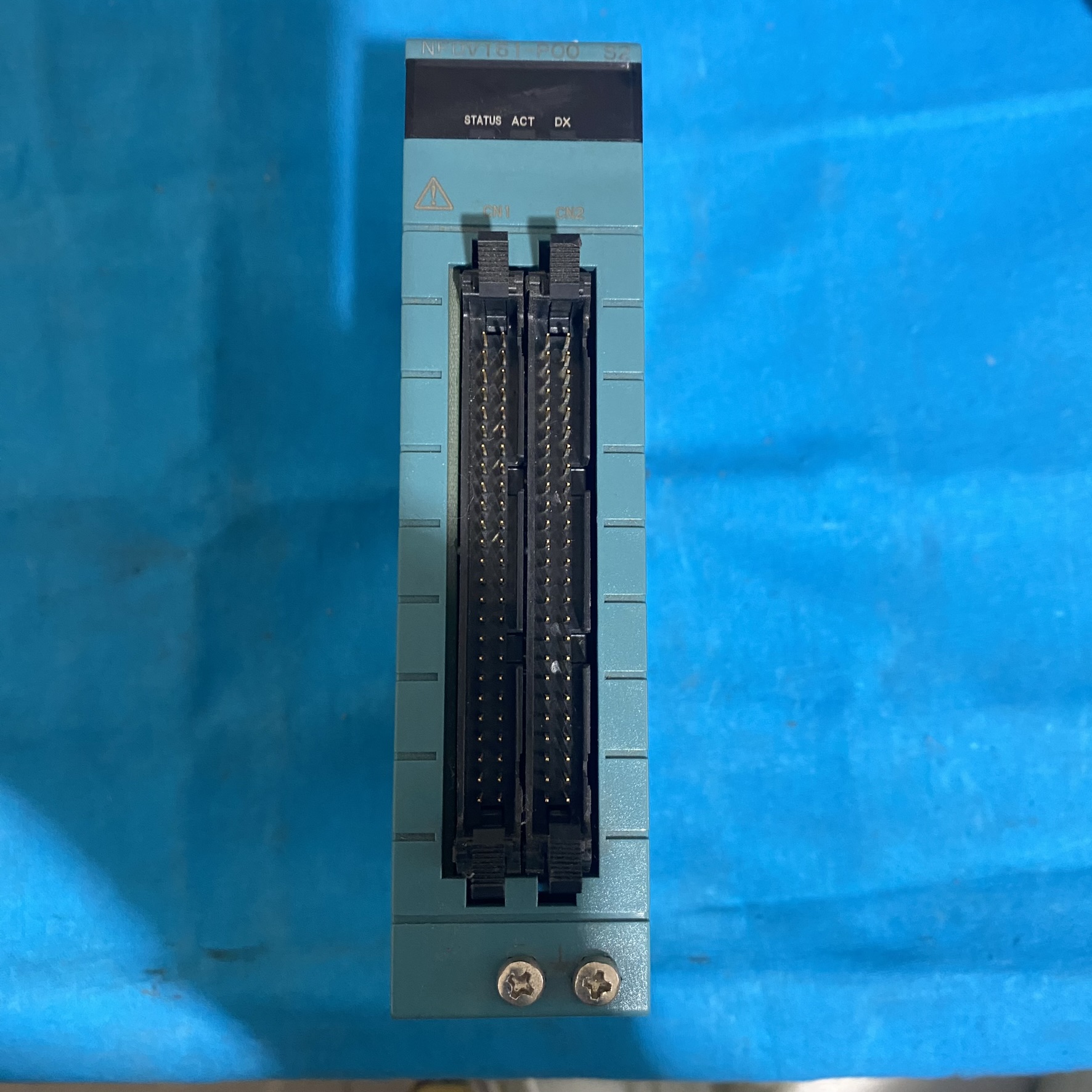

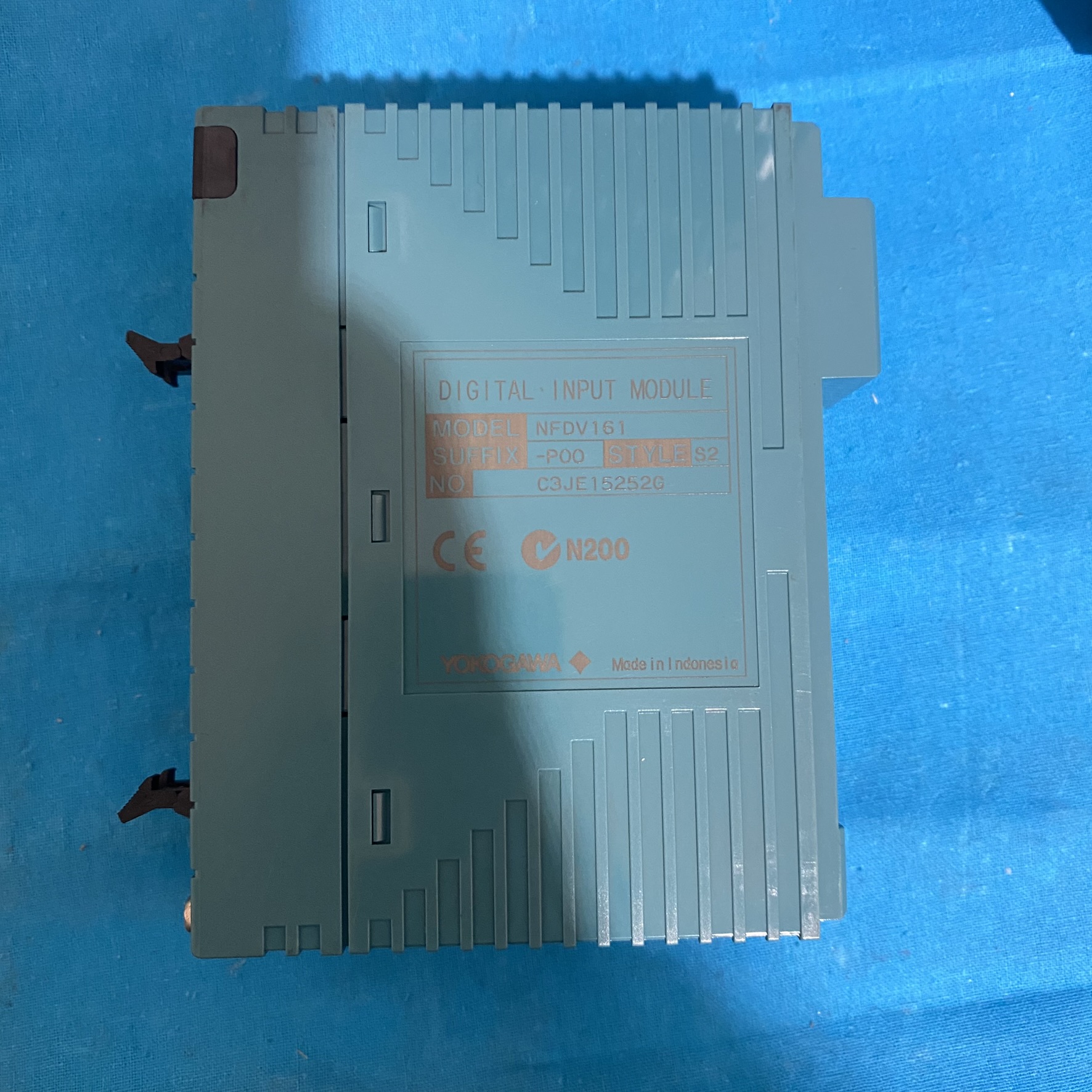

一、核心技术参数与硬件特性

1. 信号输入与处理

• 通道配置：

• ON 电压：18-26.4V DC（典型值 24V）

• OFF 电压：≤5.0V DC

• 输入电流：4.1mA±20%（每通道，24V 时）

• 16 通道隔离数字输入，支持 24V DC（汇 / 源型） 信号，兼容接近开关、按钮、继电器触点等工业设备。

• 输入特性：

• 响应时间：≤10ms（状态输入），支持 边缘检测（上升沿 / 下降沿触发）。

2. 隔离与防护

• 电气隔离：

• 输入信号与系统隔离电压 2000V AC（1 分钟），共路间隔离 500V AC（16 路共地），有效抑制地电位干扰。

• 抗共模干扰能力：≥120dB（50Hz/60Hz），适合复杂电磁环境。

• 保护机制：

• 过压保护：输入信号超过 30V DC 时自动钳位（自恢复）。

• 反极性保护：防止传感器接线错误导致模块损坏。

3. 物理与环境特性

• 尺寸与安装：

• 1/4 DIN 标准尺寸（96×96×110mm），导轨式安装（DIN EN 60715），支持热插拔操作。

• 重量：0.5kg（含安装支架），轻量化设计适合密集型控制柜。

• 环境适应性：

• 工作温度：-20℃~+60℃（无降额），湿度 5%-95% RH（无冷凝）。

• 防护等级：IP20（前面板），符合 IEC 60068-2-6 抗振动及 IEC 60068-2-27 抗冲击标准。

二、核心功能与技术优势

1. 高精度信号采集

• 多信号兼容：

• 支持 干接点 / 湿接点输入，通过 DIP 开关（SW1-SW3）配置，减少硬件配置复杂度。

• 动态范围优化：针对低电平信号采用高阻抗设计（10kΩ），确保微小信号不失真。

• 诊断功能：

• 实时自诊断：通过 LED 指示灯及 SB 总线反馈 通道故障（短路 / 断路）、超温报警（模块温度＞85℃）。

• 历史故障记录：可存储最近 50 条事件日志，支持通过 STARDOM Logic Designer 软件远程查询。

2. 系统集成与扩展

• 通信接口：

• SB 总线（1Mbps）：无缝连接 STARDOM FCN/FCJ 系列控制器，支持冗余底板（NFBU200）实现双冗余通信。

• Modbus RTU 扩展：需选配 NFCP100-S00 网关模块，实现与第三方 PLC 或 SCADA 系统的数据交互。

• 冗余能力：

• 支持 N+1 冗余配置（多模块并联），单个模块故障时自动切换至备用路径，确保系统无间断运行。

3. 维护便捷性

• 热插拔设计：

• 更换模块时无需停机，支持 带电插拔（Live Insertion/Withdrawal），降低维护时间。

• 快速接线端子：采用 压力夹紧式端子（ATA4S-00），无需工具即可完成信号线连接。

• 固件升级：

• 支持 在线固件更新，可通过 STARDOM 控制器或专用编程工具（如 UT55A）提升功能或修复漏洞。

三、认证与合规性

• 安全认证：

• CE（低电压指令、EMC 指令）、UL 61010-1（工业控制设备），符合全球主流市场准入要求。

• ATEX Ex nA IIC T4：适用于非防爆危险区域（Zone 2）。

• 行业标准：
  符合 IEC 61000-6-2（工业环境抗干扰）及 ISO 13849-1（机械安全），适合石油化工、食品饮料等行业。

•

四、应用场景与典型案例

1. 过程工业监测

• 化工生产：
  连接 16 个温度开关 监测反应釜超温状态，通过 SB 总线将信号实时传输至 STARDOM 控制器，触发紧急停机逻辑。

• 食品加工：
  采集 生产线光电传感器信号，配合 STARDOM FCJ-100 控制器实现传送带启停控制，确保灌装精度。

2. 能源与环保

• 风电设备：
  监测 风机叶片状态开关 及 振动传感器信号，通过冗余模块保障数据连续性，支持预测性维护。

• 污水处理：
  采集 液位开关信号 及 加药泵状态，联动曝气系统实现精准加药，降低药剂消耗 20%。

3. 关键基础设施

• 轨道交通：
  在地铁信号系统中，接收 轨道区段占用信号 及 道岔位置反馈，确保列车运行安全。

• 数据中心：
  监控 UPS 状态信号 及 门禁开关量，支持 N+1 冗余架构，满足 99.999% 可用性要求。

五、采购与维护建议

1. 供应商与价格

• 官方渠道：

• 沈阳古明机电设备有限公司（电话 024-83812961）：提供原装模块及系统设计服务，报价约 6,800-8,500 元 / 台（含 13% 增值税）。

• 工业电商平台（如京东工业品）：参考价 6,500-8,200 元 / 台，现货交付周期 1-3 天。

• 国际采购：
  国际平台（如 teknihaus）显示约 999 美元 / 台（约合人民币 7,200 元），适合出口项目。

2. 维护要点

• 定期校准：

• 每 6 个月：使用标准信号源（如 FLUKE 744）验证输入电压阈值，偏差超 ±5% 时需调整。

• 负载测试：通过外接 24V 电源验证通道响应时间，误差≤±1ms。

• 备件管理：
  建议储备 NFDV161-P00 模块 及 压力夹紧端子（ATA4S-00），确保 2 小时内恢复故障停机。

• 替代方案对比：

  型号	核心差异	价格区间	适用场景
  NFDV161-P00	16 通道，基础功能	6,800-8,500 元	标准数字信号采集
  NFDV161-P50	32 通道，支持 SOE 记录	9,200-11,000 元	事件顺序记录场景
  NFDV161-P01	ESB 总线耦合器	8,500-10,000 元	多协议混合系统

六、注意事项与风险提示

1. 接线规范：

• 信号电缆：使用双绞屏蔽线（屏蔽层单端接地），长度≤10m，避免与动力线并行敷设。

• 共地设计：16 路输入需共地（GND），避免多点接地引入干扰。

2. 功能限制：

• 无 2 线制变送器配电 功能，需外接 24V DC 电源（如 NFPW442-10 冗余电源模块）。

• 不支持 高速计数（＞10kHz），不适用于高频脉冲信号采集。

3. 型号确认：

• 横河官方型号为 NFDV161-P00，用户提问中的 NFDV161-POO 可能为拼写错误，建议采购前通过 横河电机中国官网 或授权代理商确认型号准确性。

七、典型配置方案

1. 基础采集系统：

• 元件组合：NFDV161-P00 ×1 + FCN-100 控制器

• 功能：16 通道数字信号采集，支持本地 LED 显示及 SB 总线通信，适合小型设备监控。

2. 冗余监控系统：

• 元件组合：NFDV161-P00 ×2 + NFBU200 冗余底板 + FCJ-100 控制器

• 功能：双模块冗余采集，实现 24 小时无间断数据监控，适用于化工精馏塔等关键场景
