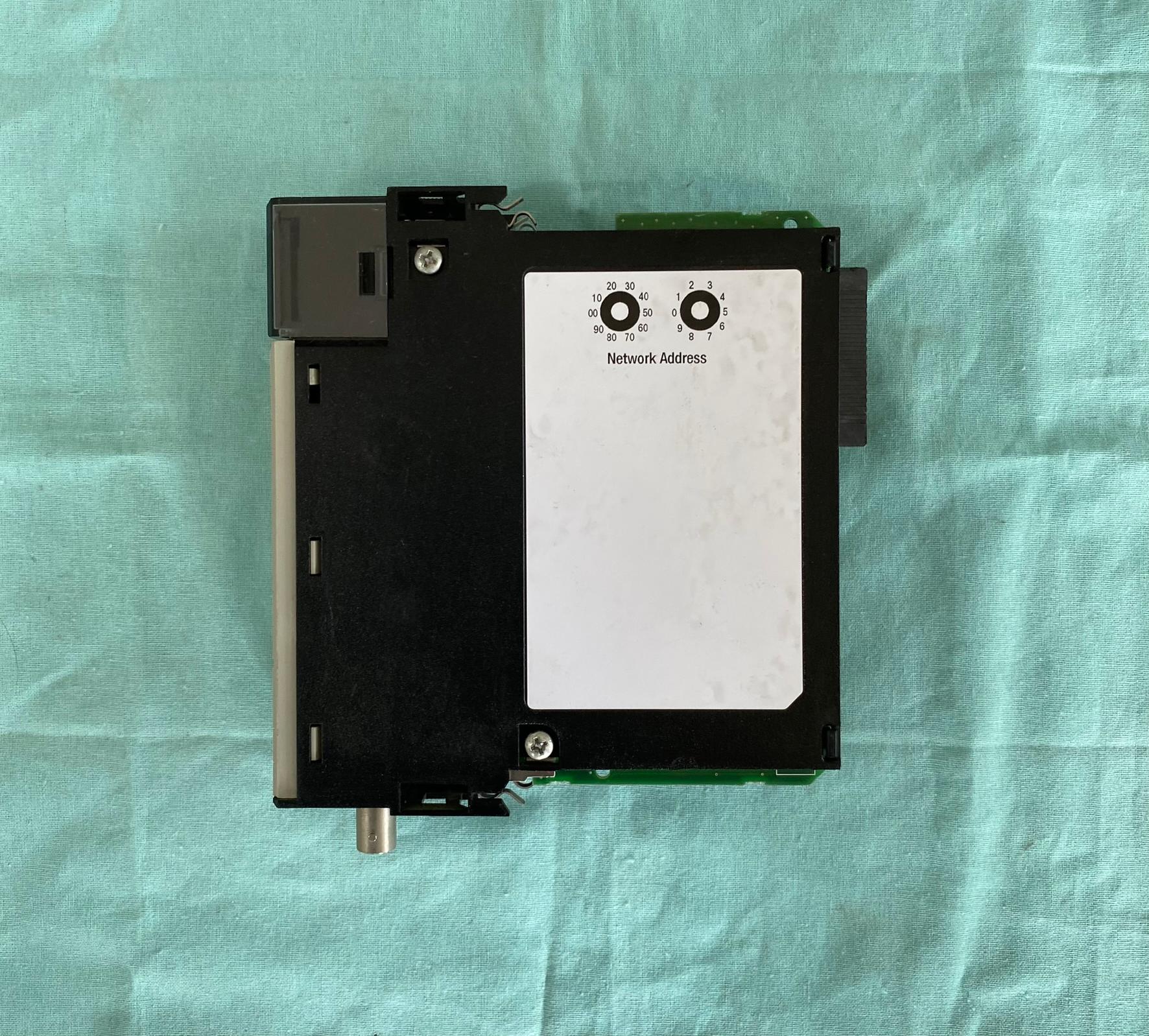

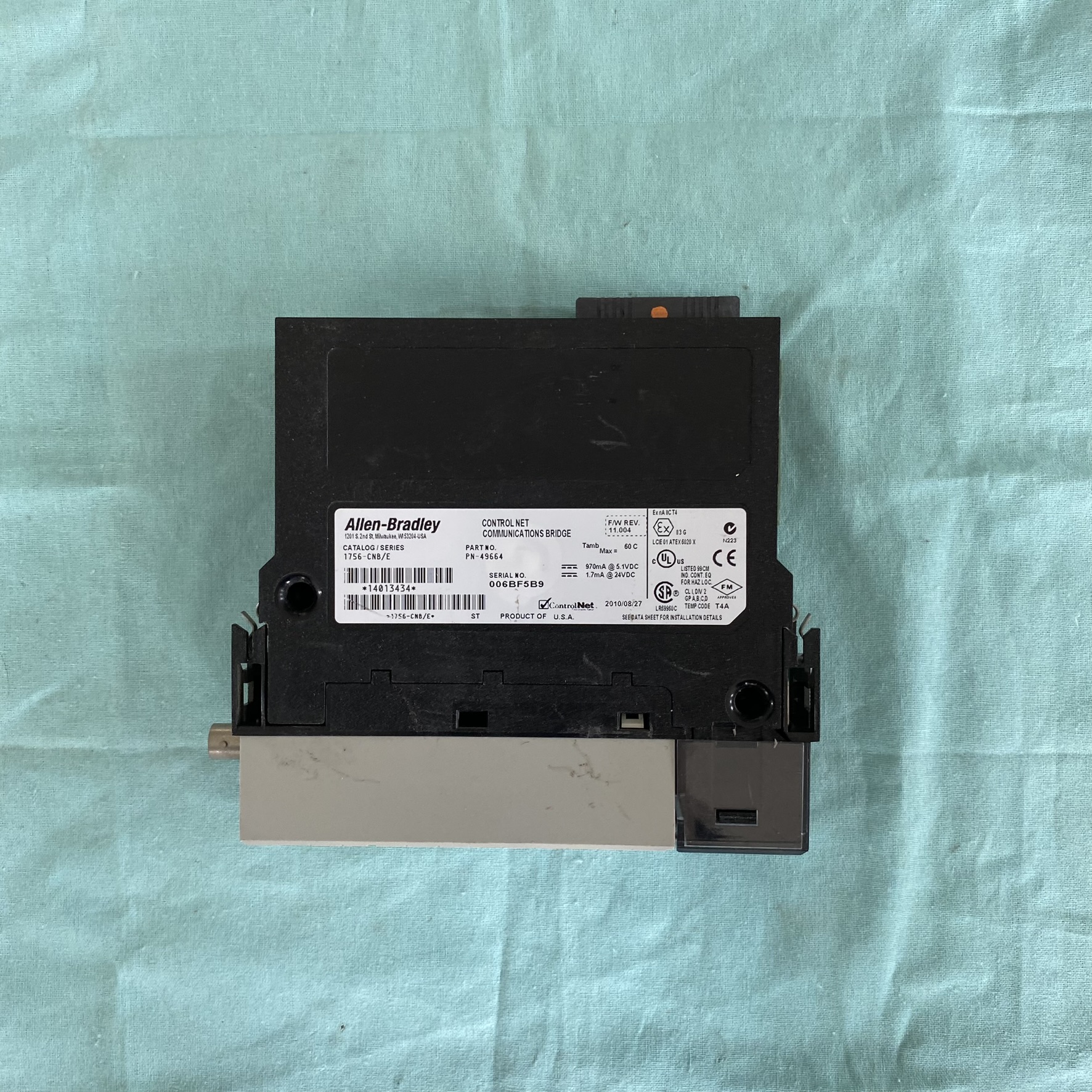

AB罗克韦尔1756-CNB/E 通信桥模块

一、核心功能与技术参数

1. 通信协议与速率

• 支持ControlNet 协议，传输速率固定为5 Mbps，适用于实时性要求高的工业自动化场景。

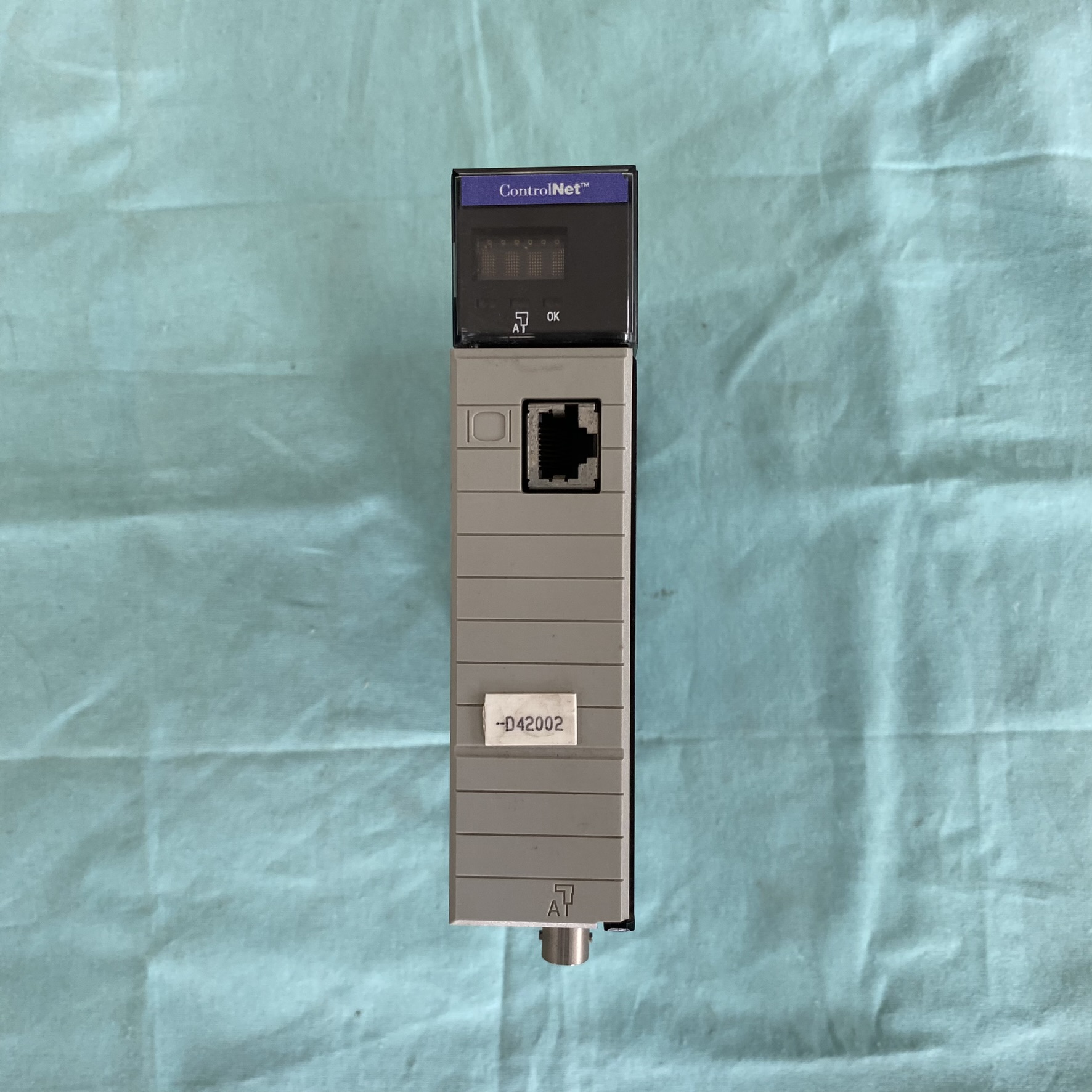

• 提供 1 个ControlNet BNC 端口（用于主干网络连接）和 1 个NAP（Network Access Port）RJ45 端口（用于本地配置或临时网络访问）。

• 最大支持99 个 ControlNet 节点，支持64 个双向通信连接，可满足中大型控制系统的扩展需求。

2. 物理与电气特性

• 采用开放式机箱设计（无外壳防护等级），需安装在 ControlLogix 背板插槽中，占用 1 个插槽宽度。

• 电源功耗为5.1 W，工作温度范围 0-60°C，存储温度 - 40-85°C，符合工业环境要求。

• 使用1786-RG6 Quad Shield 同轴电缆连接 ControlNet 网络，支持冗余网络配置（需搭配 1756-RM 模块。

3. 兼容性与限制

• 不支持 EtherNet/IP、DeviceNet 等其他协议，仅专注于 ControlNet 网络通信。

• 模块已停产（2024 年 12 月 31 日起停售），替代型号为1756-CN2R，后者支持双 ControlNet 端口冗余和更广泛的兼容性。

•

二、应用场景与典型配置

1. 工业自动化系统

• 常用于制造业生产线、电力系统、化工过程控制等场景，实现 PLC 与远程 I/O 模块、HMI、驱动器等设备的实时通信。

• 例如，在汽车工厂中，1756-CNB/E 可连接 ControlLogix 控制器与分布式 I/O 机架，监控机械臂动作和传感器数据。

2. 冗余网络架构

• 搭配1756-RM 冗余模块构建高可靠性系统，确保主链路故障时自动切换至备用链路，减少停机时间。

• 需注意：冗余配置要求主从模块的固件版本和系列一致（如 1756-CN2R 系列 B 或 C），否则可能导致通信中断。

3. 旧系统升级路径

• 确认现有 PLC 固件版本是否支持新模块（如 RSLogix 5000 需升级至 v16 或更高）。

• 重新配置网络地址和通信参数，使用罗克韦尔提供的ControlFLASH 工具更新模块固件。

• 对于复杂系统，建议参考官方《ControlLogix 冗余系统用户手册》（出版号 1756-UM523F）制定迁移计划。
