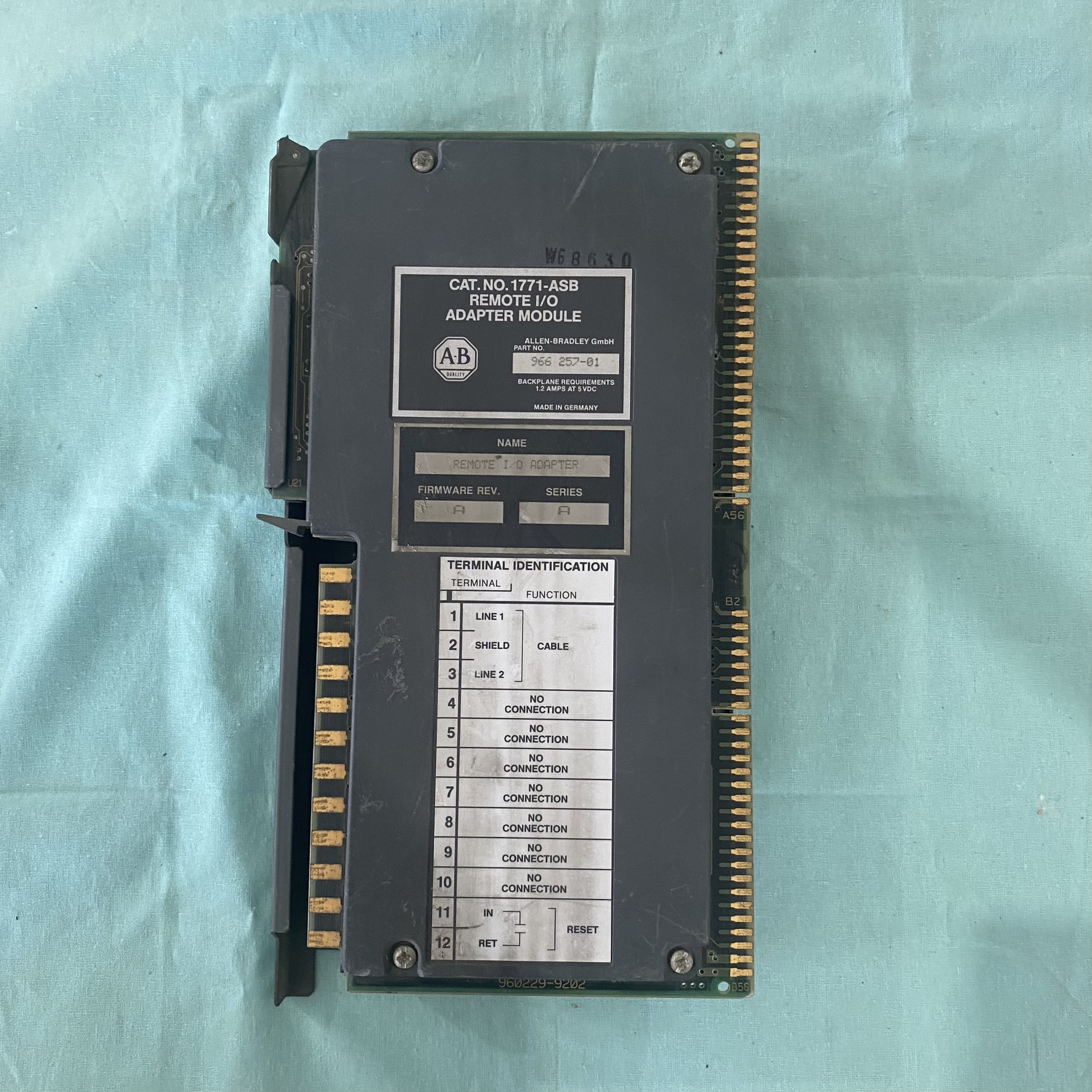

AB罗克韦尔1771-ASB 远程 I/O 适配器模块

一、产品功能与技术参数

1. 核心功能
   1771-ASB 作为远程 I/O 适配器，连接 PLC-5 处理器与 1771 系列 I/O 底盘，实现主控制器与远程输入 / 输出模块之间的数据通信。它支持 Ethernet、DH+、ControlNet 等通信协议，传输速率可达 57.6 kbps 至 230.4 kbps。模块位于 I/O 底盘的最左侧插槽，可适配 4、8、16 或 32 槽的底盘，并支持 1/2、1、2 槽的地址分配方式。
2. 技术参数

• 电源：5V DC，1A（背板电流），最大功率 5.2W。

• 通信距离：最长 10,000 英尺（57.6 kbps 时），2500 英尺（230.4 kbps 时）。

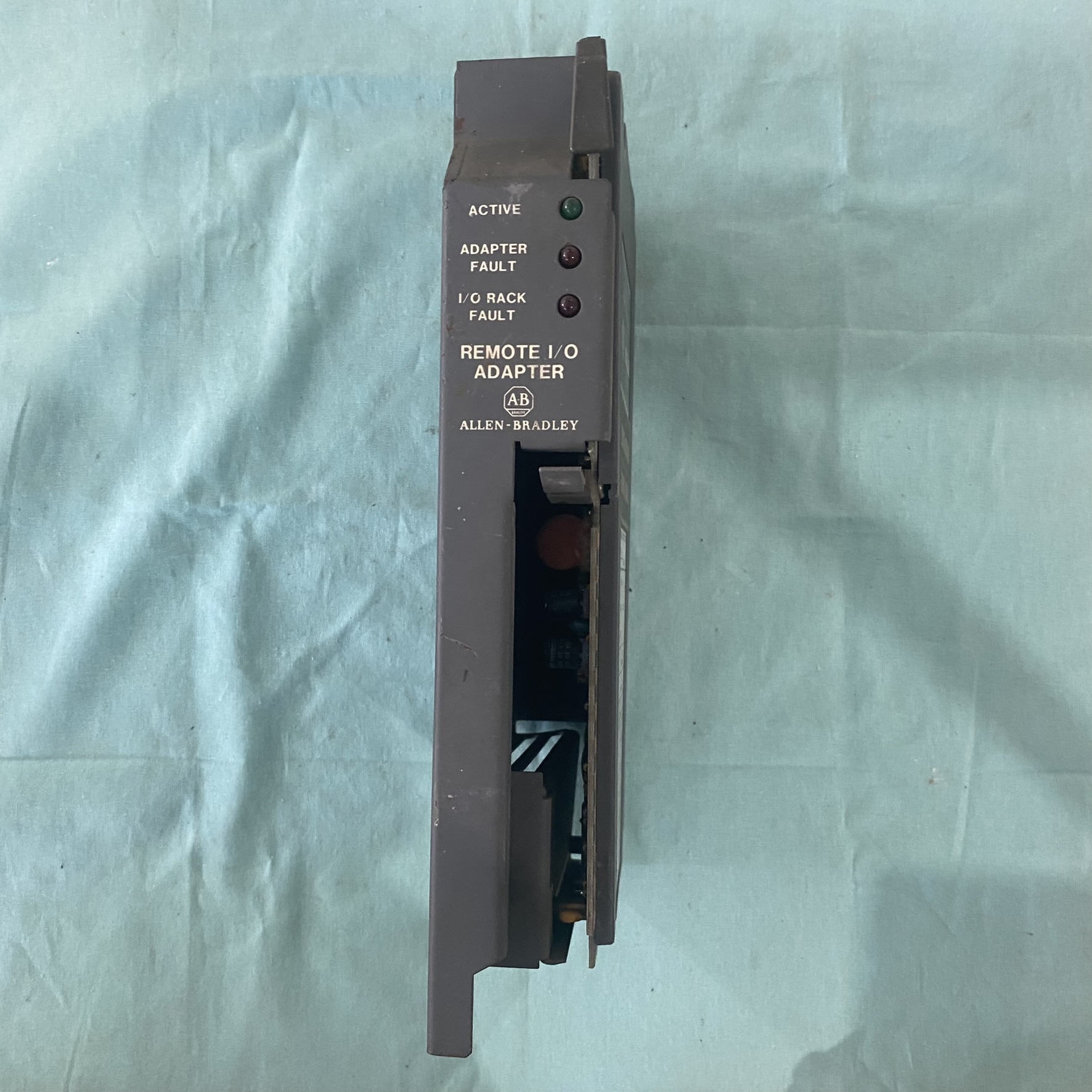

• 诊断功能：配备 3 个 LED 指示灯（I/O 机架故障、适配器故障、运行状态），支持快速排查问题。

• 兼容性：需搭配 PLC-5 系列处理器使用，兼容 1771 系列 I/O 模块（如数字量、模拟量模块）。

二、应用场景与优势

1. 典型应用
   广泛用于制造业、能源、水处理等领域，例如电厂化学水处理系统中的远程 I/O 控制。其远程部署特性可减少布线成本，降低维护复杂度。
2. 技术优势

• 灵活扩展：支持多种 I/O 模块混合配置（4、8、12、16 或 32 点），适配不同规模的控制系统。

• 高速通信：通过优化扫描机制（如跳过最后 4 个插槽），提升数据传输效率，节省 I/O 图像空间。

• 可靠性设计：具备抗干扰能力（符合 NEMA 标准），适应恶劣工业环境（工作温度 0°C 至 60°C）。

• 产品定位

• 类型：远程 I/O 适配器模块，属于 PLC-5 系统核心组件。

• 功能：连接 PLC-5 处理器与 1771 系列 I/O 底盘，实现主控制器与远程输入 / 输出模块的数据通信，支持 Ethernet、DH+、ControlNet 等协议。

•

• 2. 关键技术参数

• 电源：5V DC，背板电流 1A，最大功率 5.2W。

• 通信速率：支持 57.6 kbps（最远 10,000 英尺）、115.2 kbps（5,000 英尺）、230.4 kbps（2,500 英尺）。

• 兼容性：仅适配 PLC-5 系列处理器，支持 4/8/16/32 槽 1771 I/O 底盘，采用 1/2、1、2 槽地址分配方式。

• 物理特性：尺寸 3.5×6.5×2.0 英寸（89×165×51 毫米），重量 1.9 磅（0.86 千克），工作温度 0°C 至 60°C。

• 3. 核心功能

• 诊断：配备 3 个 LED 指示灯（I/O 机架故障、适配器故障、运行状态），支持快速排查问题。

• 通信优化：通过跳过最后 4 个插槽提升扫描效率，节省 I/O 图像空间。
