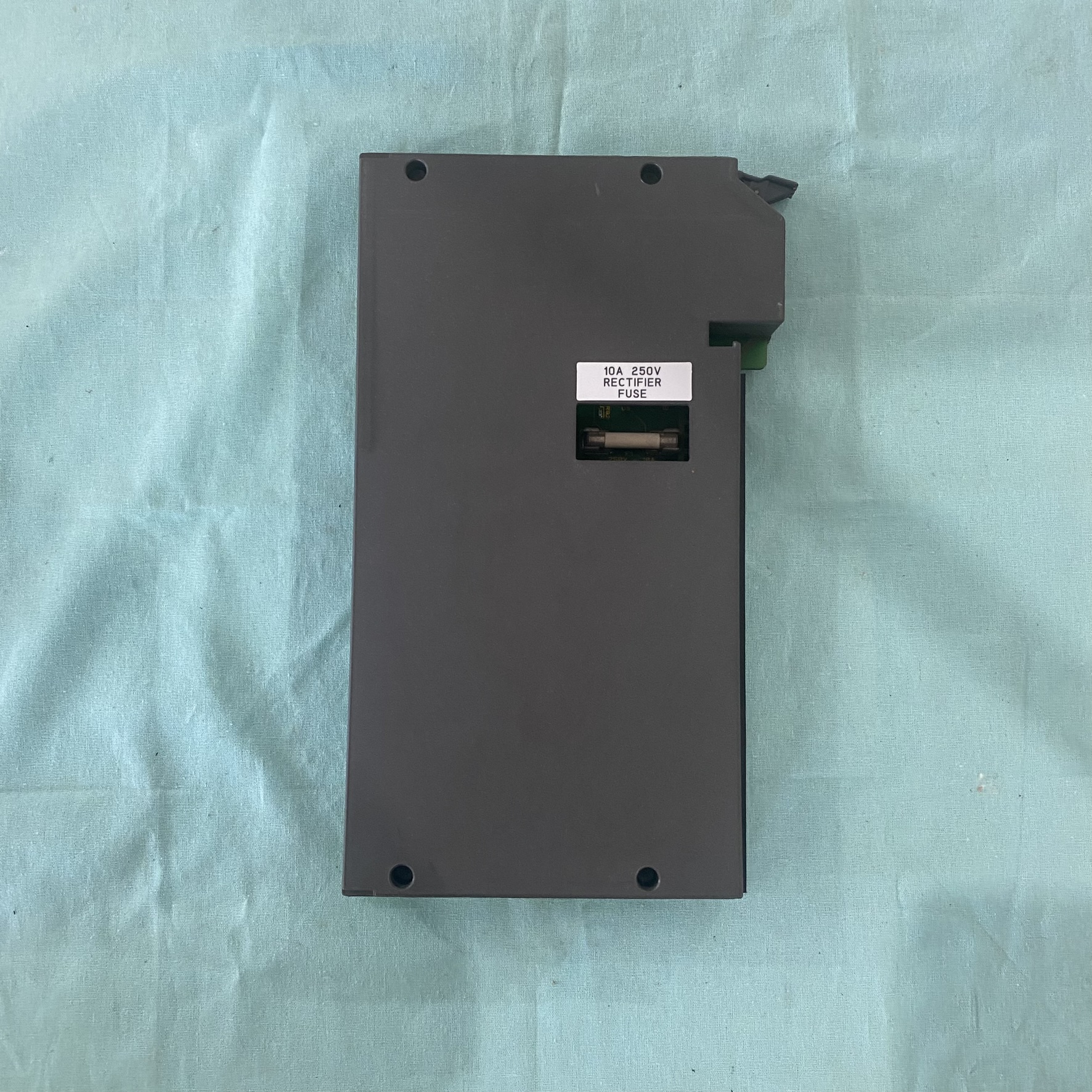

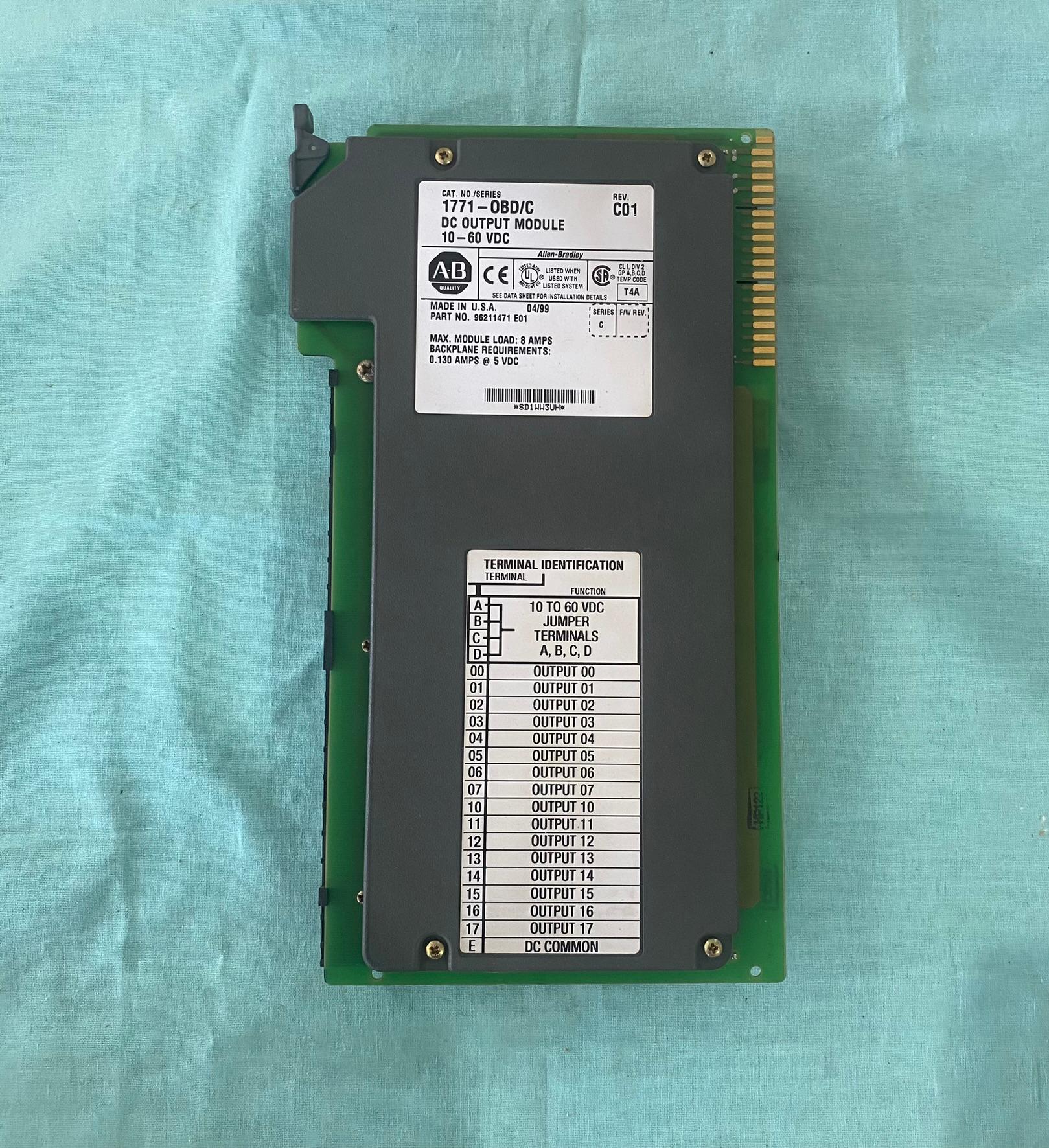

AB罗克韦尔1771-OBD直流输出模块

一、技术规格与功能

1. 输出特性

• 电压范围：10-60V DC（标称 48V DC），支持宽电压输入，适用于多种直流电源环境。

• 电流能力：每个通道电阻负载最大 2A，模块总电流不超过 8A；支持浪涌电流（4A/10ms，可重复），最小负载电流 2.5mA，可驱动继电器线圈、电磁阀、指示灯等设备。

• 信号延迟：输出信号延迟≤0.2ms，响应速度快，满足实时控制需求。

2. 电气特性

• 非隔离设计：16 个输出通道共用一个公共端，适合对隔离要求不高的经济型应用。

• LED 状态指示：通过绿色 / 红色 LED 灯显示通道通断及故障状态，便于快速诊断。

• 背板供电：需从 1771 系列 I/O 底盘的背板获取 5V DC 电源，电流需求为 400mA，需与其他模块的功耗叠加计算底盘电源容量。

3. 物理规格

• 尺寸：适配 1771-A1B 至 1771-A4B 的 I/O 底盘，但不可用于 1771-A4I 底盘；安装时需避开底盘最左侧插槽（保留给处理器或适配器）。

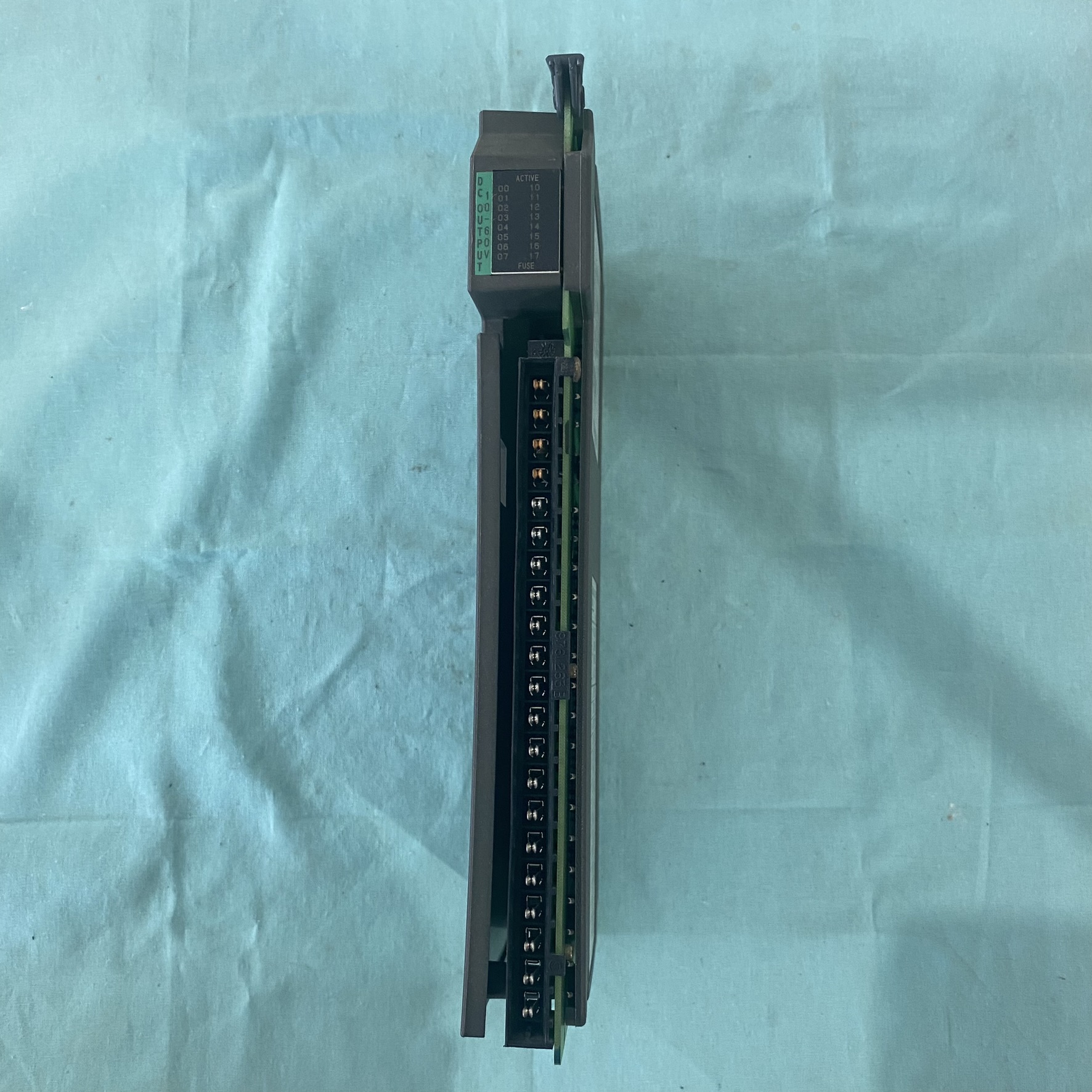

• 接线：使用 1771-WH、1771-WHF 等型号的接线臂，支持 14-22AWG 导线，扭矩要求 7-9 英寸磅。

•

二、兼容性与应用场景

1. 系统兼容性

• 控制器：主要适配 PLC-5 系列控制器，也可通过远程 I/O 适配器（如 1771-ASB）连接至 PLC-2、PLC-3 等系统。

• 输入模块联动：可直接驱动 1771-IQ、1771-IBD 等直流输入模块，简化信号链路设计。

2. 典型应用

• 工业设备控制：如生产线传送带启停、阀门开合、电机接触器控制等离散动作场景。

• 能源与基础设施：在水处理、电力分配系统中实现继电器逻辑控制。

• 替代方案：若需更高可靠性或隔离功能，可考虑罗克韦尔的 1771-OAD（已停产）或升级至 ControlLogix 平台的 1756 系列模块。
