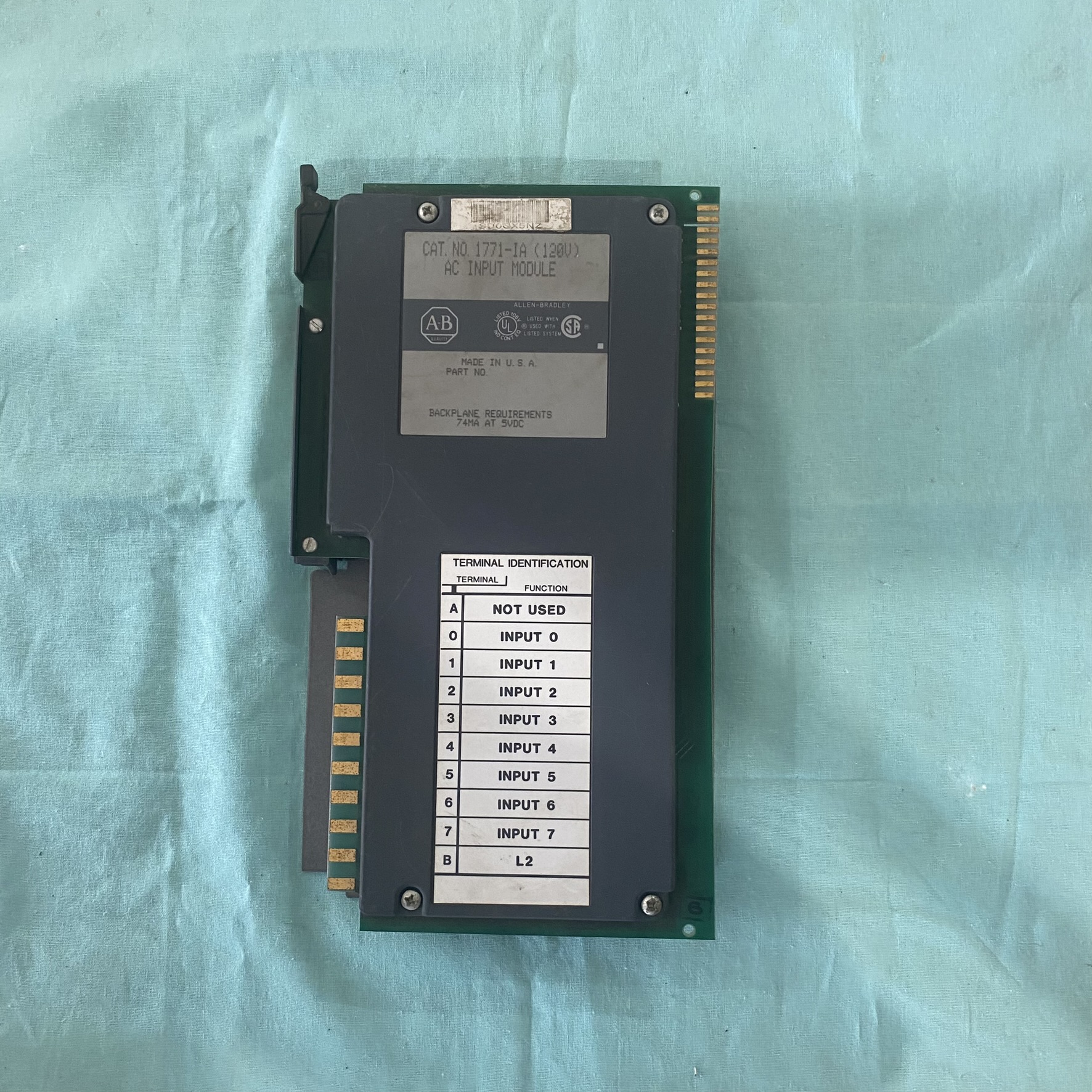

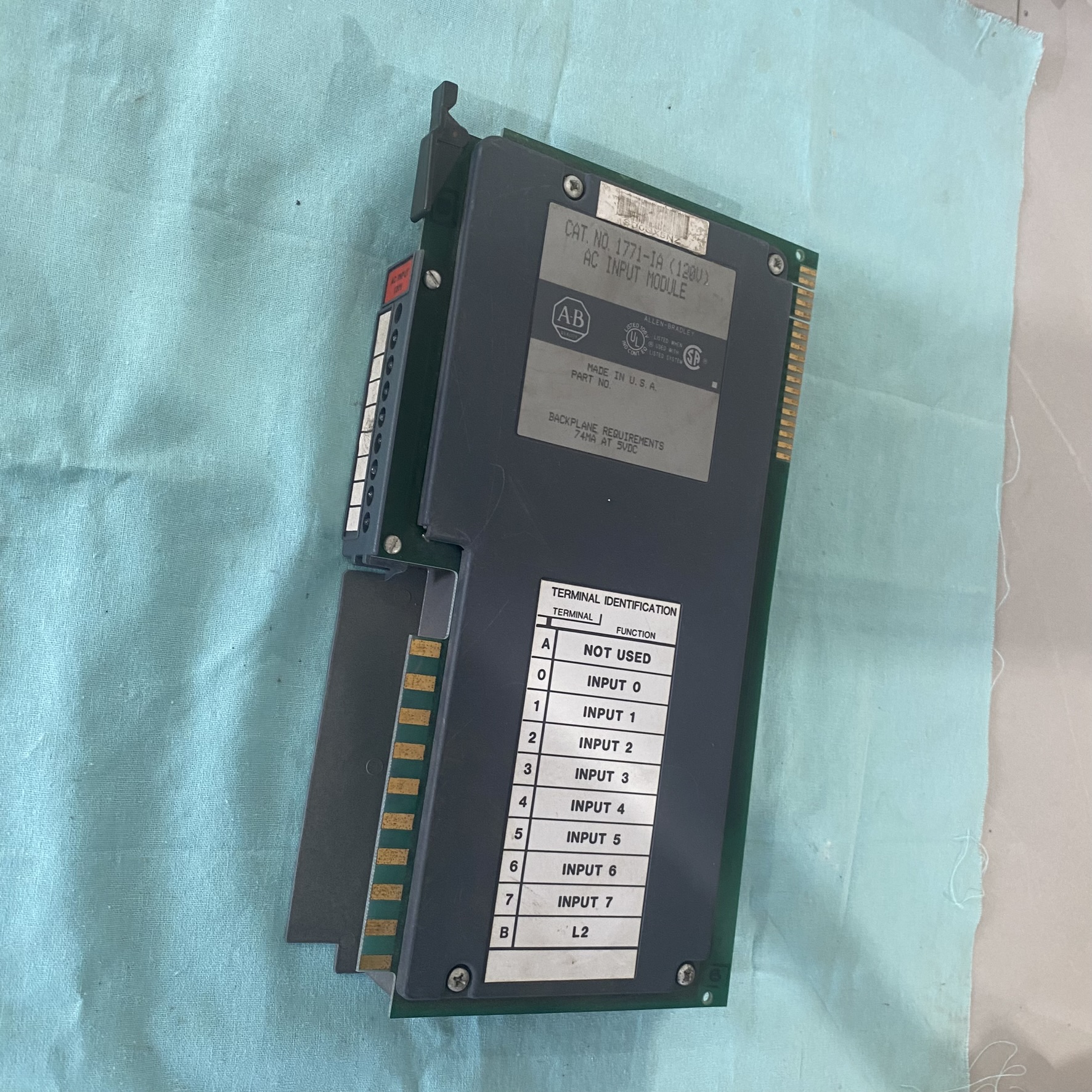

AB罗克韦尔1771-IA数字输入模块

一、核心技术参数

1. 输入特性

• 电压范围：120V AC（87-138V）或 125V DC（97-138V）

• 通道数量：8 点离散输入，光电隔离设计，隔离电压符合 UL 508 和 CSA 标准

• 信号延迟：AC 信号切换延迟 24±10ms，DC 信号开启延迟 10±4ms、关闭延迟 20±9ms

• 负载能力：背板电流 75mA，单通道最大关态漏电流 2.8mA

2. 环境适应性

• 工作温度：0°C 至 60°C，存储温度 - 40°C 至 85°C

• 防护等级：IP20，抗振动（5-9Hz/3.5mm），适应工业环境干扰

• 认证：通过 CSA Class I Division 2 和 UL 认证，符合 CE 标准

3. 功能设计

• 输入滤波：内置 RC 网络抑制噪声，减少触点抖动影响

• 冗余与热插拔：支持模块级联和在线更换，缩短维护时间

• 兼容性：适配 PLC-5 系列控制器，支持 DH + 通信协议，可通过 1492 接线系统转换为 ControlLogix 的 1756 模块

二、应用场景

1. 工业控制

• 电力系统：开关柜状态监测、断路器联锁保护

• 冶金产线：高炉急停信号采集、安全联锁控制

• 物流分拣：光电传感器信号检测，保障设备安全运行

2. 通用场景

• 制造业设备状态监测、楼宇 HVAC 传感器接入

• 适配接近开关、按钮、限位开关等离散信号输入设备

• 注意事项

• 型号区分

• 1771-IA 为8 通道输入，而 1771-IAN（32 通道）已停产，注意后缀差异。

• 系列 C 的 1771-IA 支持 1/2、1、2 插槽的 I/O 寻址，而系列 A 的 1771-IA2 可能存在兼容性差异。

• 安装与维护

• 使用 1771-WA 接线臂可实现免拆线更换模块。

• 需确保输入设备电压与模块额定值匹配（120V AC/125V DC），避免信号衰减。

• 技术支持

• 官方手册提供详细接线图和故障诊断指南，可通过 Rockwell 官网或授权经销商获取。

• 高危场景建议采用双模块冗余配置，提升系统容错能力。
