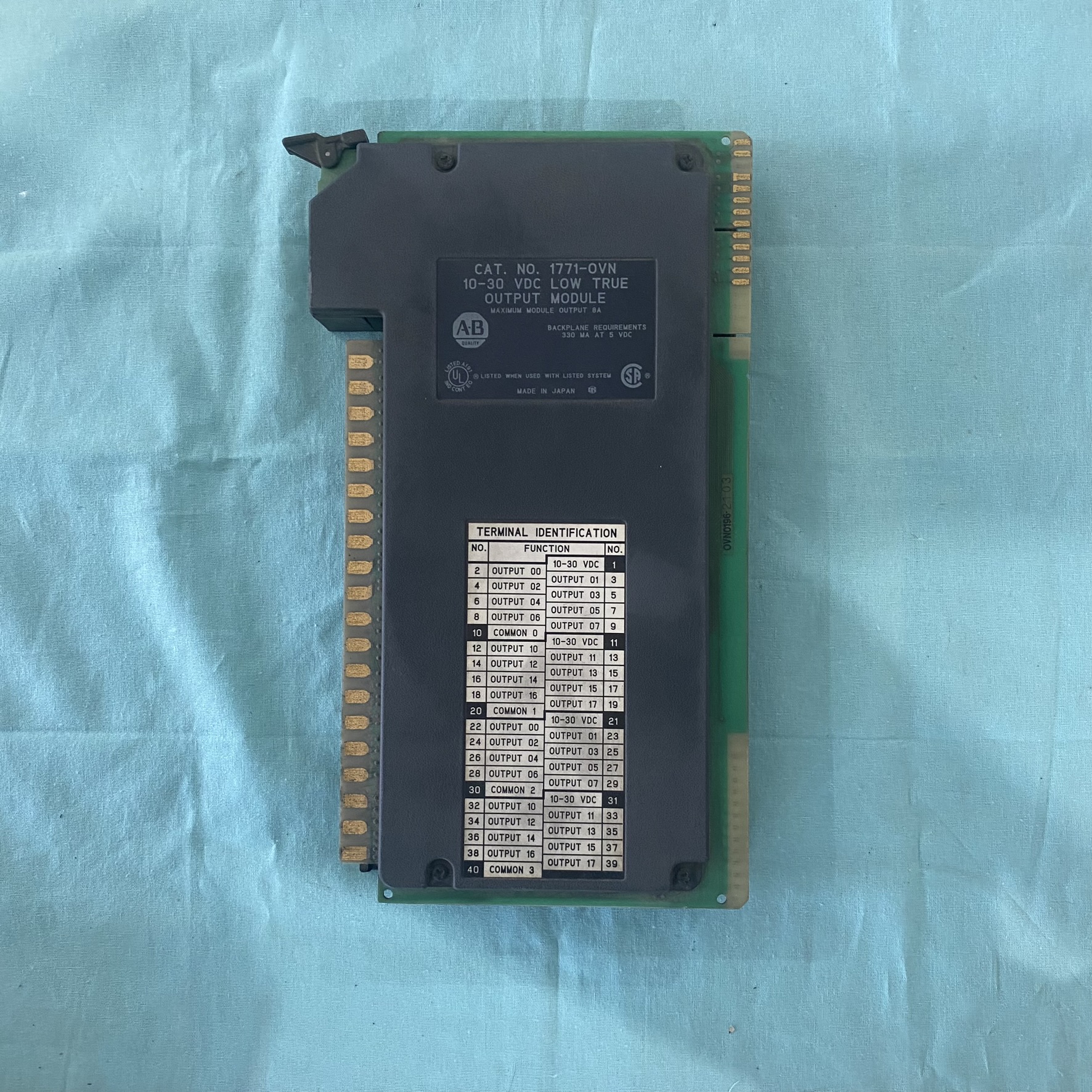

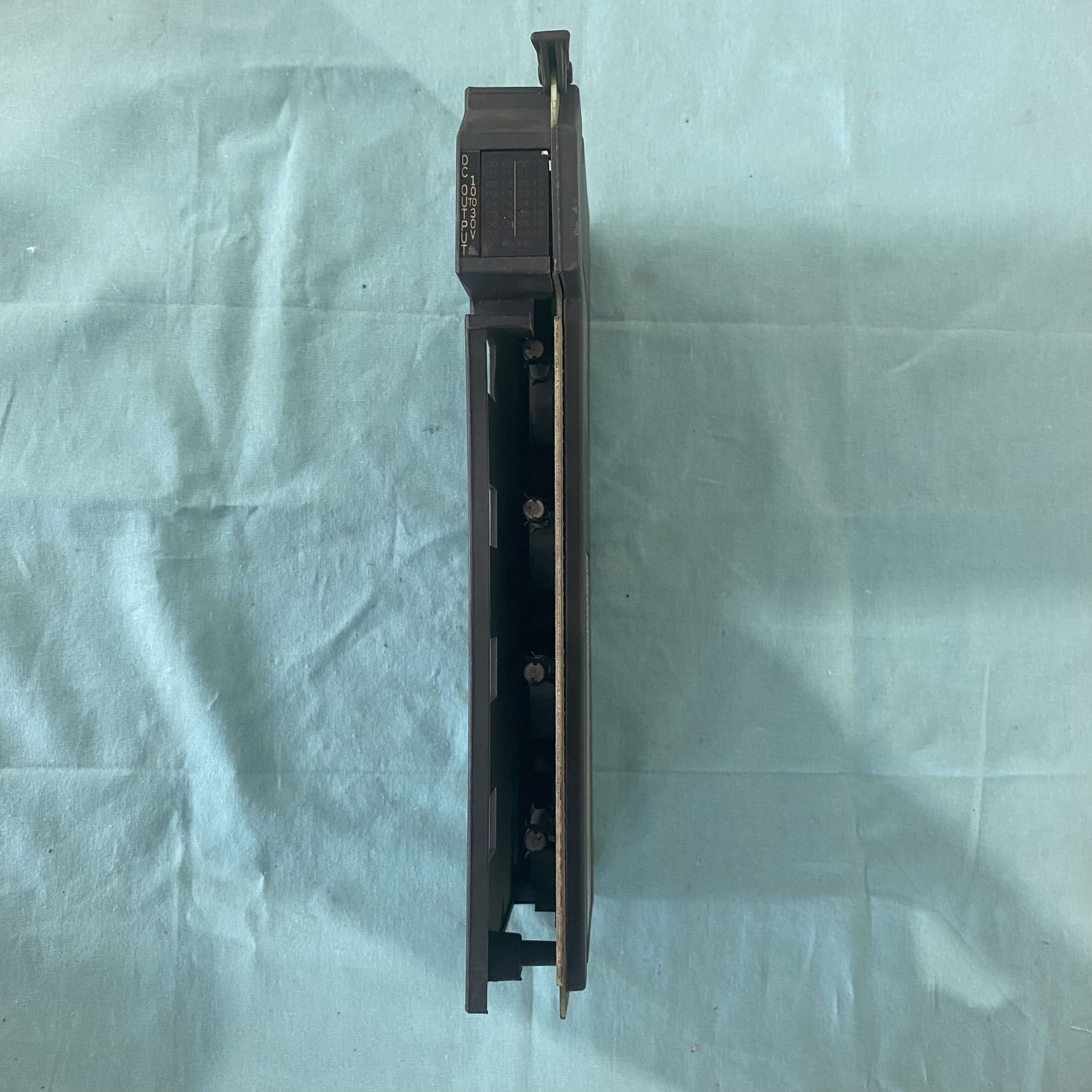

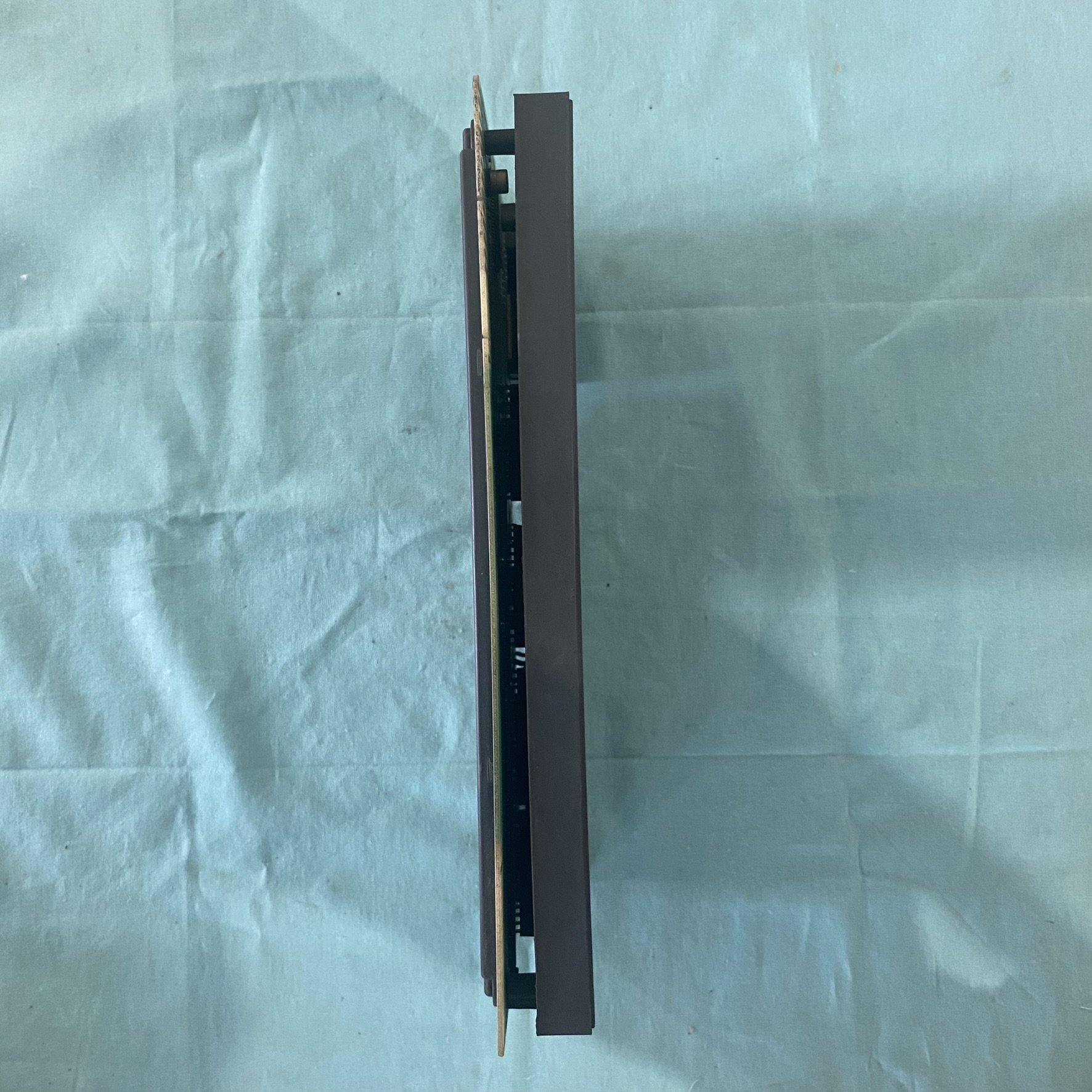

AB 罗克韦尔 1771-OVN 数字量直流输出模块

一、核心技术参数

1. 输出特性

• 输出类型：沉型（Sink）输出，需外部提供正电压源，通过模块内部接地路径驱动负载。

• 点数与分组：32 点分为 4 组（每组 8 点），支持高密度部署，适配复杂逻辑控制场景。

• 电压范围：额定电压 10-32 V DC，工作电压 10-30 V DC，兼容多数工业直流电源。

• 电流能力：单通道最大连续电流 0.5 A，模块总电流 8 A，可驱动电磁阀、指示灯、小型继电器等设备。

2. 信号延迟与隔离

• 信号延迟：DC 信号关断延迟约 50 ms，AC 信号延迟 45 ms（±15 ms），满足工业实时性需求。

• 电气隔离：光电隔离设计，抗干扰能力强，适应高电磁环境（如生产线、电力设备房）。

3. 环境适应性

• 温度范围：第三方资料显示为 0°C~60°C，部分来源提及 -20°C~+60°C，建议以官方手册为准。

• 防护设计：电路板涂覆 conformal 涂层，防潮防腐蚀，IP20 防护等级（仅限室内使用）。

•

二、系统兼容性

1. 硬件适配

• 控制器：兼容 PLC-5 系列（如 PLC-5/40C）及支持 DH+ 通信协议的处理器，需搭配 1771 系列 I/O 机箱（如 1771-A1B、A2B 等）。

• 寻址方式：支持 1-slot 受限寻址和 half-slot 无限制寻址，但不支持 2-slot 寻址。

2. 通信与扩展

• 通信协议：依赖 PLC-5 控制器的 DH+ 或 ControlNet 协议，需通过块传输指令（BTR/BTW）进行数据交互。

• 扩展能力：可与 1771 系列输入模块（如 1771-IBN）、通信模块（如 1771-CP2）混合安装，构建完整控制系统。

三、应用场景与行业实践

1. 典型应用

• 工业设备控制：电机启动器、阀门电磁阀、安全联锁装置的逻辑输出。

• 能源与楼宇：HVAC 系统的继电器控制、照明系统的分布式开关管理。

• 过程自动化：电镀生产线中通过 PLC-5 实现多工位协同控制，1771-OVN 负责执行机构驱动。

2. 优势体现

• 稳定性：在老旧工业系统中表现优异，例如某厂区设备改造项目中，搭配 PLC-5/40 控制器运行多年无信号漂移或故障。

• 性价比：作为经典型号，二手市场流通量较大，适合预算敏感的改造项目。
