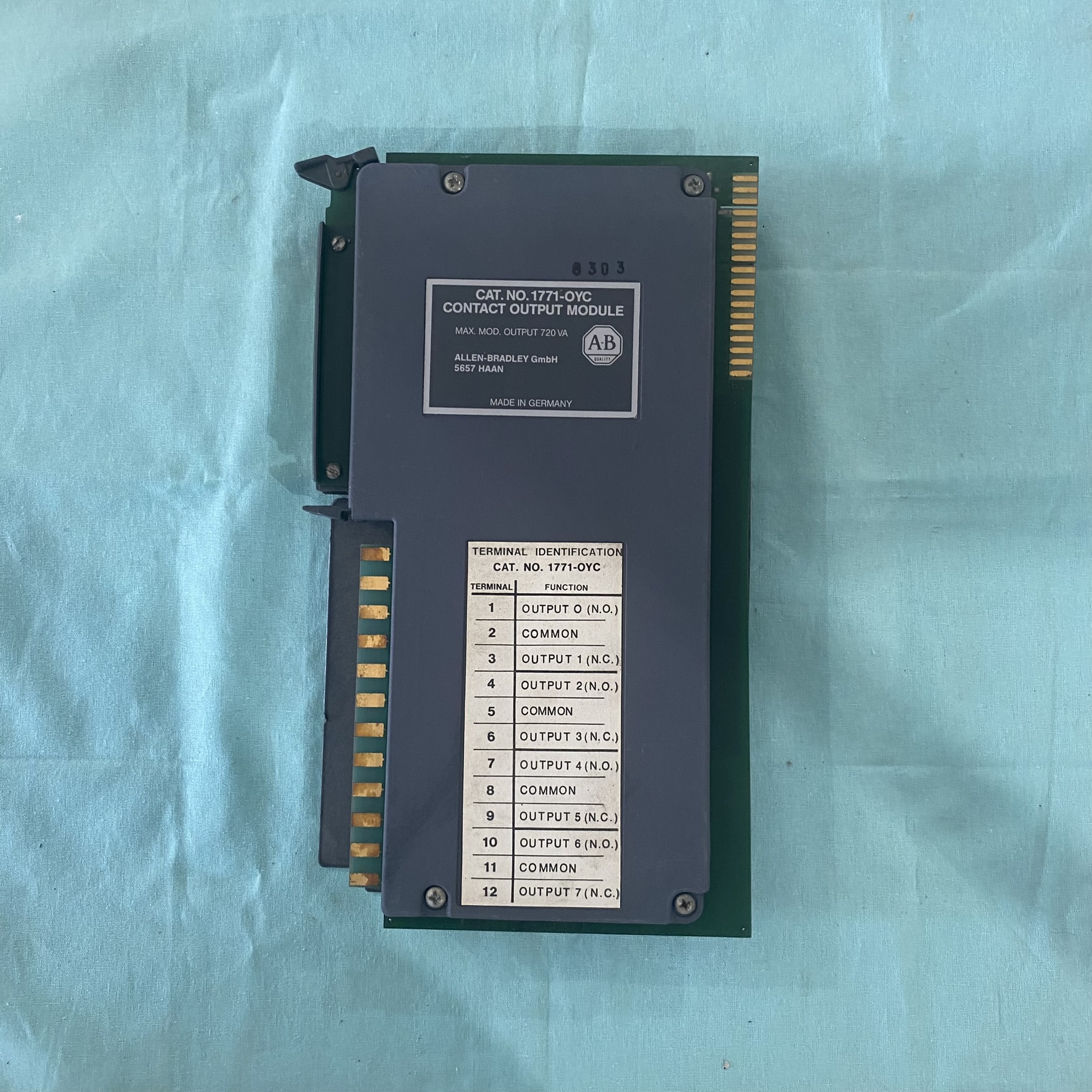

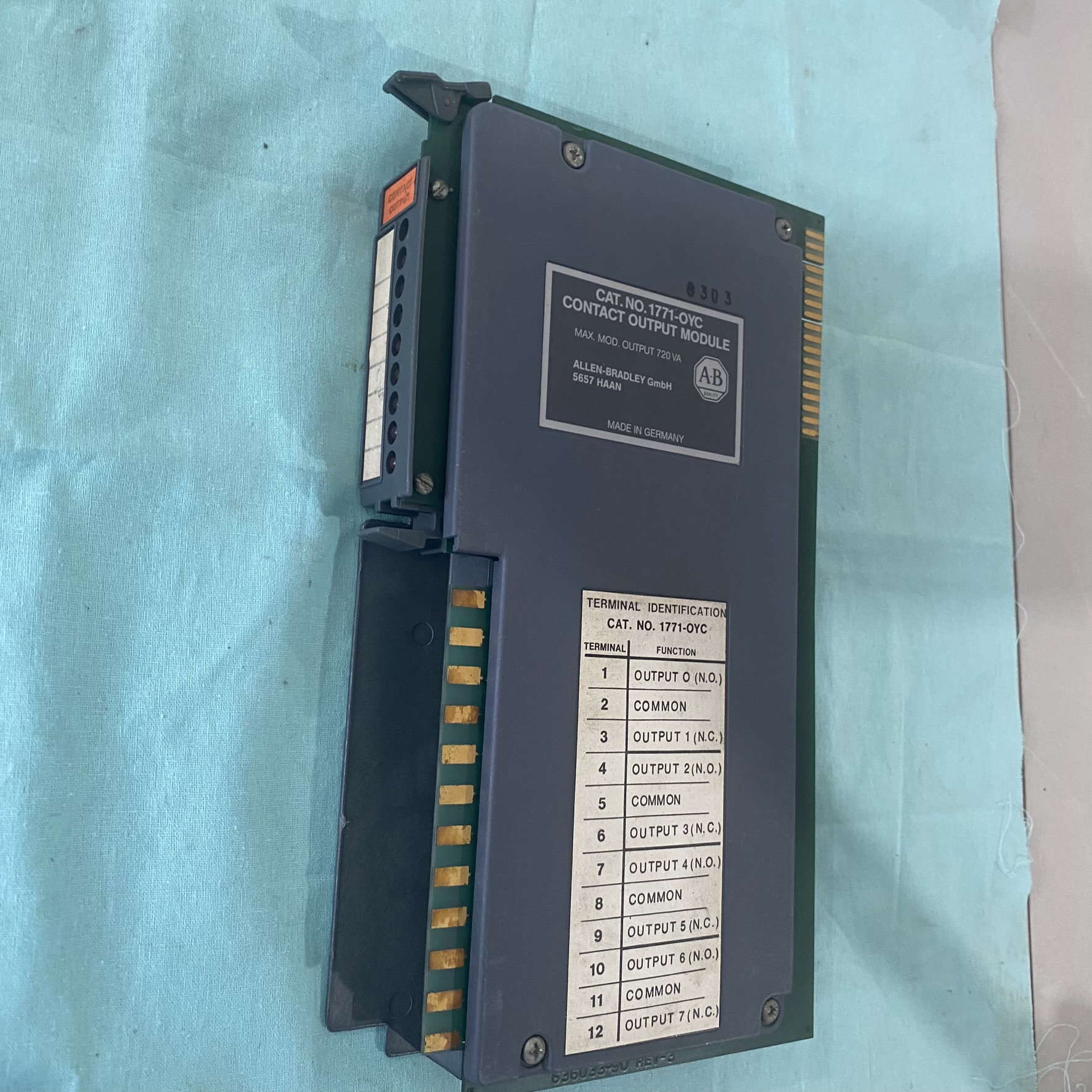

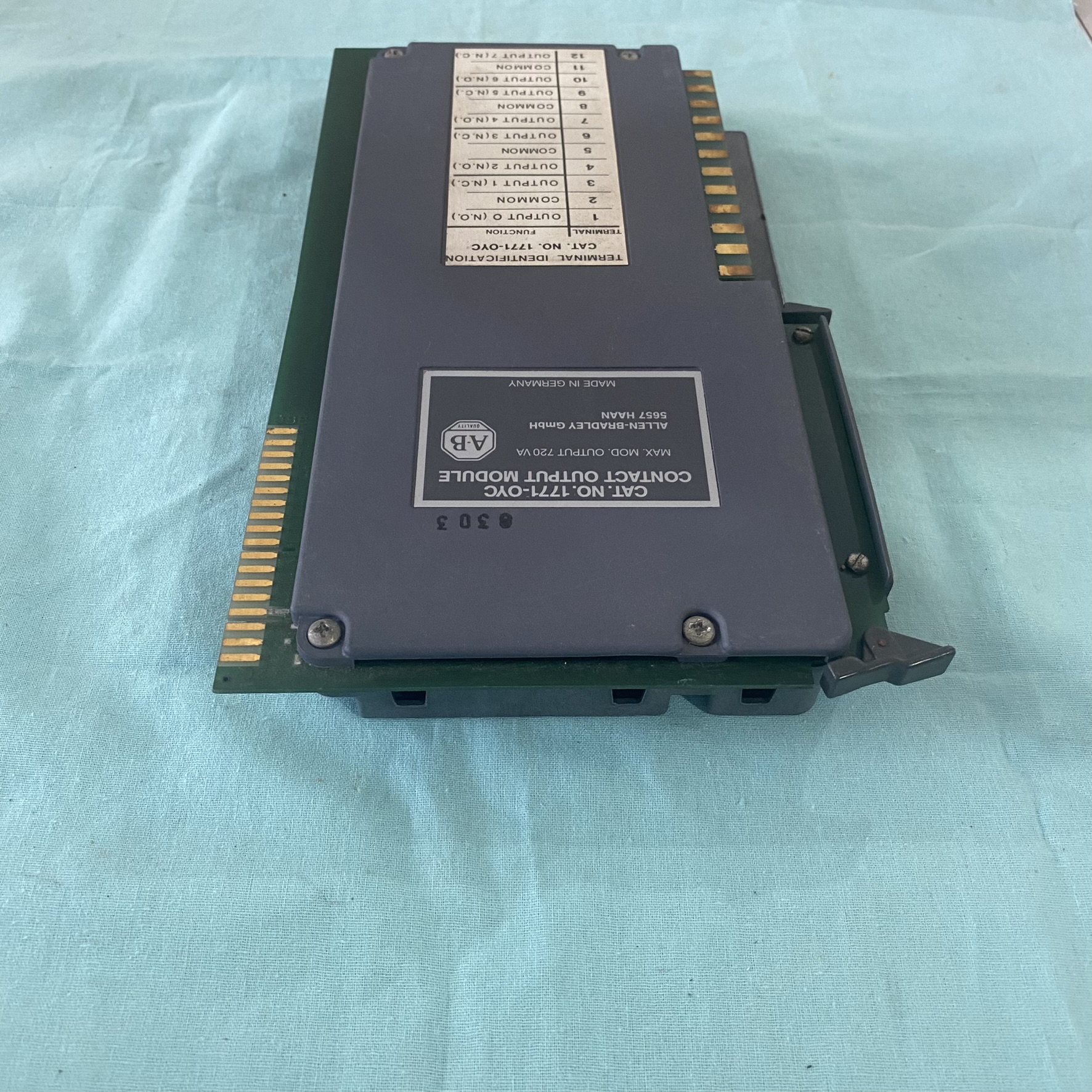

AB罗克韦尔1771-OYC接触输出模块
    发布时间: 2025-08-06 15:55

一、基础功能与技术特性

  1. 输出规格

    • 电压范围：支持 AC 0-250V 和 DC 0-175V，适配多种工业设备驱动需求。

    • 继电器类型：采用干簧式继电器，响应速度快（典型值 2ms），但需避免高浪涌电流环境。

    • 输出能力：4 路可编程触点输出，单通道最大支持 30VA（AC 138V） 或 20VA（DC 125V），适用于低功率负载（如继电器线圈、指示灯）。

    • 隔离设计：通道间电气隔离，保护背板逻辑免受线路瞬变影响。

  2. 硬件与环境要求

    • 兼容性：仅适配 PLC-5 系列机箱（如 1771-A2B），需搭配 1771-WN 接线臂进行外部布线。

    • 环境适应性：工作温度 0-60°C，存储温度 -40-85°C，湿度 5%-95%（无冷凝）。

    • 安全提示：模块含汞湿继电器，需按环保法规处理废弃设备。

二、应用场景与局限性

  • 典型应用：

    • 离散控制：机床、包装机械、输送线等场景中控制电磁阀、接触器等设备。

    • 信号隔离：通过干簧继电器实现逻辑信号与外部负载的电气隔离。

  • 注意事项：

    • 避免频繁通断高感性负载（如电机），可能导致触点磨损。

    • 安装时需使用塑料键控带匹配机箱插槽，支持带电插拔以减少停机时间。


AB罗克韦尔1771-OYC接触输出模块

AB罗克韦尔1771-OYC接触输出模块

一、技术参数与功能特性

  1. 输出规格

    • 电压范围：支持 AC 0-250V 和 DC 0-175V，适用于多种工业设备的驱动需求。

    • 功率等级：单个输出通道最大支持 30VA（AC 138V） 或 20VA（DC 125V），适用于低功率负载（如继电器线圈、指示灯等）。

    • 继电器类型：采用干簧式继电器，响应速度快（典型值 2ms），但需注意避免高浪涌电流环境。

    • 隔离保护：通道间电气隔离设计，可防止电路间干扰，保护背板逻辑免受线路瞬变影响。

  2. 硬件设计

    • 背板电流：550mA（5V DC），需与 PLC-5 系列机箱兼容（如 1771-A2B 等）。

    • 环境要求：工作温度范围 0-60°C，建议在较低温度下使用以延长寿命；存储温度 -40-85°C，湿度 5%-95%（无冷凝）。

    • 重量：约 3 公斤，含模块化设计的接线臂（如 1771-WN），支持带电插拔以减少停机时间。

  3. 应用场景

    • 适用于离散控制场景，如机床、包装机械、输送线等，通过继电器触点控制电磁阀、接触器等设备。

    • 需注意干簧继电器的局限性，避免用于频繁通断高感性负载（如电机）的场景。

  1. 使用注意事项

    • 安装：需搭配 1771-WN 接线臂进行外部布线，安装时需使用塑料键控带（Keying Bands）匹配机箱插槽。

    • 维护：避免模块暴露于酸性、氨等腐蚀性环境，定期检查继电器触点磨损情况。

    • 安全：模块含汞湿继电器（部分型号），需按环保法规处理废弃设备。

四、兼容性与扩展

  • 系统兼容性：仅适用于 PLC-5 系列控制器，无法直接接入 ControlLogix 或 CompactLogix 系统。若需集成至现代架构，需通过网关（如 1784-KTCX）实现协议转换。

  • 扩展能力：可通过 1771 系列 I/O 机箱（如 1771-A8B）扩展多个模块，满足复杂控制需求。
