一、核心功能与防爆特性

1. 信号隔离与本质安全

• 输入输出兼容性：支持 4-20mA 模拟量信号输入输出，兼容 2 线制或 3 线制变送器，如压力、温度传感器。

• 本质安全认证：

• 符合 ATEX 标准（II 3G Ex nA ic IIC T4 Gc），适用于 2 区危险环境；

• 中国市场需确认 NEPSI 认证状态（可联系图尔克技术支持）。

• 安全参数：本质安全回路参数为 U₀=21.9V、I₀=95mA，确保危险区域设备安全。

2. 宽电压输入与反极性保护

• 电源范围：支持 24VDC 供电（19-29VDC），兼容工业现场不稳定电源。

• 反极性保护：内置保护电路，防止接线错误损坏模块。

二、技术参数与物理特性

三、安装与接线规范

1. 本质安全回路布线

• 线缆选择：

• 危险侧（Ex 区域）必须使用蓝色本质安全电缆（截面积 0.5-1.5mm²，屏蔽层单端接地），例如 Turck IM-CC-3X2BU/2BK。

• 安全侧可使用普通工业电缆，但需与危险侧线缆分开敷设（间距≥30cm）。

• 端子定义：

• 危险侧：1/2 号端子接变送器输入；

• 安全侧：3/4 号端子输出 4-20mA，5/6 号端子接 24VDC 电源。

2. 接地与抗干扰

• 单点接地：模块通过导轨框架单点接地（接地电阻≤4Ω），屏蔽层需在安全侧单端接地，禁止在危险区接地。

• 抗干扰措施：远离变频器、电机等干扰源（间距≥30cm），必要时加装 LC 滤波器（如图尔克 IM31-FLT）。

四、与同系列型号的差异

五、可能的应用场景

1. 石油化工过程控制

• 场景：在炼油厂反应釜区域（2 区），连接压力变送器监测工艺压力，通过 MK33-111Ex0-HLi 将信号隔离后传输至 DCS 系统，确保防爆安全性。

• 优势：本质安全设计避免火花风险，宽电压输入适应复杂工业电源。

2. 制药行业洁净室监测

• 场景：在存在乙醇蒸汽的洁净室中，连接温湿度变送器，通过 MK33-111Ex0-HLi 输出信号至 PLC，实现环境参数的精确监控。

• 合规性：ATEX 认证覆盖 IIB 类气体环境，接地系统有效抑制电磁干扰。

3. 冶金设备温度监测

• 场景：在高炉车间（2 区），连接热电偶监测设备温度，通过 MK33-111Ex0-HLi 的隔离功能避免地环路干扰，确保信号稳定传输。

六、常见问题与排查

1. 输出信号异常

• 可能原因：输入信号类型与配置不匹配、电源电压超出范围。

• 排查：用万用表验证输入信号类型，检查电源电压是否在 19-29VDC 范围内。

2. 绝缘电阻不足

• 可能原因：电缆屏蔽层未正确接地或接线箱密封不良。

• 解决：重新检查接地系统，更换防爆密封圈确保密封。

七、维护与认证建议

1. 定期巡检：

• 每季度检查模块表面温度（≤55°C）及接地系统稳定性。

• 用兆欧表测总线绝缘电阻（需≥10MΩ）。

2. 认证文件：

• 需随货提供 ATEX、IECEx 等认证证书，若用于中国市场，需确认 NEPSI 认证。

八、型号核实建议

1. 联系图尔克技术支持：提供完整型号及应用场景，获取官方技术文档。

2. 核对产品标签：检查模块外壳或说明书上的型号、认证标志及接线图，确认是否存在拼写错误（如 “111” 应为 “11” 或 “HLi” 应为 “Pli”）。

总结

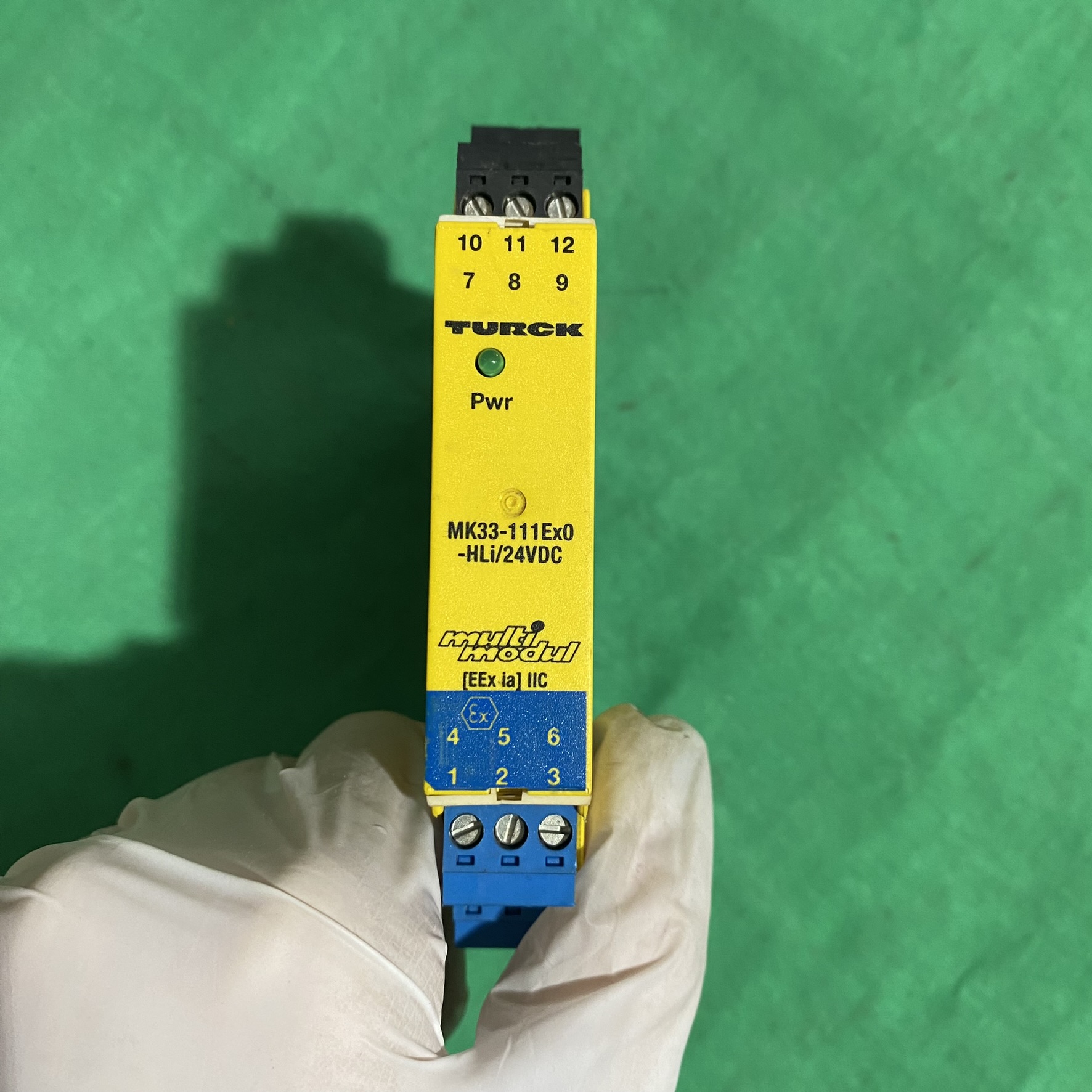

图尔克 MK33-111Ex0-HLi/24VDC 可能为 本质安全型模拟量隔离变送器，适用于危险区域的信号隔离与传输。其核心价值在于防爆安全性、宽电压兼容性及高可靠性，但需严格遵循布线规范并定期维护。若需详细参数，建议直接联系图尔克获取定制化支持。
