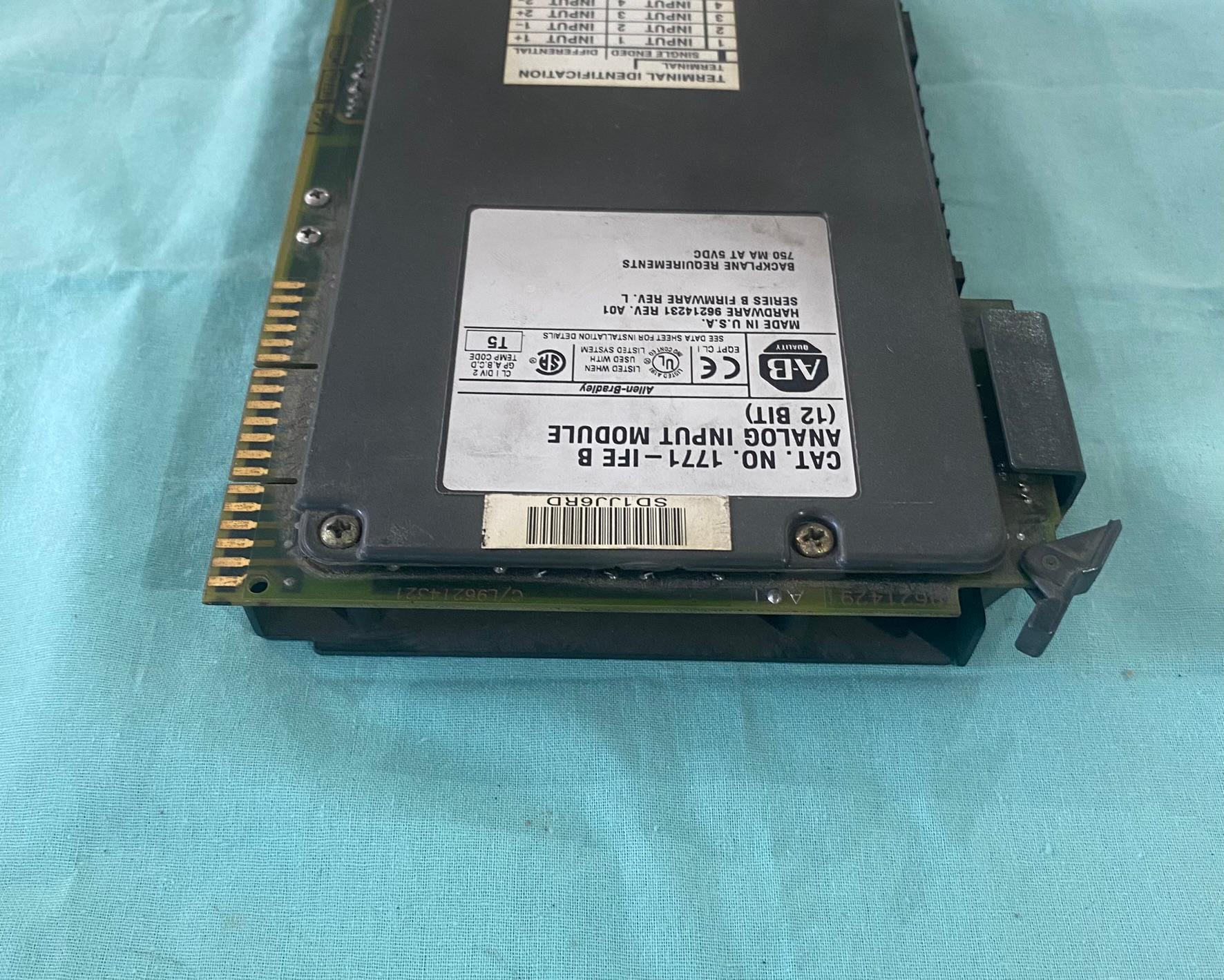

AB罗克韦尔1771-IFE模拟量输入模块
    发布时间: 2025-08-06 15:37

基础参数

  • 型号与品牌:1771-IFE,Allen-Bradley(罗克韦尔自动化)旗下 PLC-5 系列产品

  • 停产状态:2017 年 5 月 31 日正式停产,不再提供新品销售,现主要通过二手或翻新渠道获取

  • 物理规格

    • 尺寸:102×64×25mm(长 × 宽 × 高),重量约 0.18kg。

    • 防护等级:IP20,适用于工业环境但不防水防尘。

    • 安装方式:占用 1771 系列 I/O 底盘的 1 个插槽,需搭配 1771-WG 接线臂实现热插拔。


AB罗克韦尔1771-IFE模拟量输入模块

AB罗克韦尔1771-IFE模拟量输入模块

一、技术特性与功能

  1. 信号处理能力
    • 电压模式:0-5V、1-5V、-5-5V、-10-10V、0-10V

    • 电流模式:4-20mA、0-20mA、-20-20mA

    • 支持 16 路单端输入或 8 路差分输入,可配置电压 / 电流信号范围,包括:

    • 分辨率为 12 位二进制或 4 位 BCD 码,精度达满量程的 ±0.1%(25℃时)。

    • 内置抗干扰电路(如光电隔离、噪声抑制),可承受 200V 过压保护(电压模式)和 30mA 过流保护(电流模式)。

  2. 通信与兼容性
    • 采用块传输(Block Transfer)协议与 PLC-5 系列控制器通信,通过BTR(块读)和BTW(块写)指令实现数据交互。

    • 兼容 1771 系列 I/O 底盘,安装时需占用 1 个插槽,支持热插拔(需搭配 1771-WG 接线臂)。

  3. 物理与环境参数
    • 尺寸紧凑(约 38.1×101.6×96.5mm),重量约 150g,防护等级符合工业标准(IP20)。

    • 工作温度范围:0-60℃,存储温度:-40-85℃,湿度 5%-95%(无冷凝)。

二、应用场景

  1. 典型行业应用
    • 制造业:生产线压力、温度、流量传感器信号采集。

    • 能源与化工:石化罐区液位监测、电厂水处理系统模拟量控制。

    • 楼宇自动化:HVAC 系统温湿度传感器接入。

  2. 实际案例
    • 在变频恒压供水系统中,1771-IFE 采集压力变送器的 4-20mA 信号,通过 PLC 的 PID 运算控制变频器频率,实现管网压力稳定。

    • 某石化罐区采用 1771-IFE 配合 PLC-5/40C 处理器,实现液化气流量的实时计量与累积运算。
