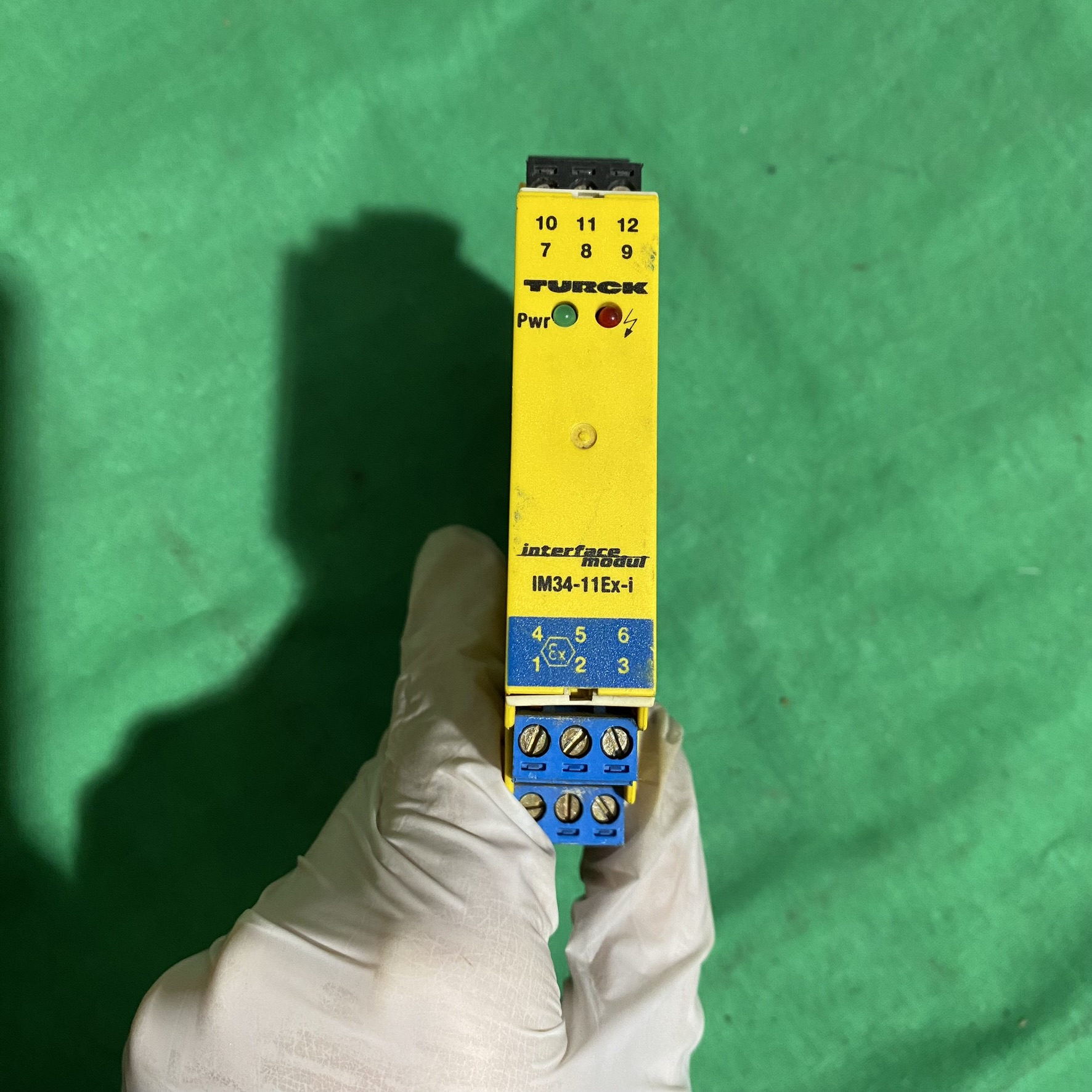

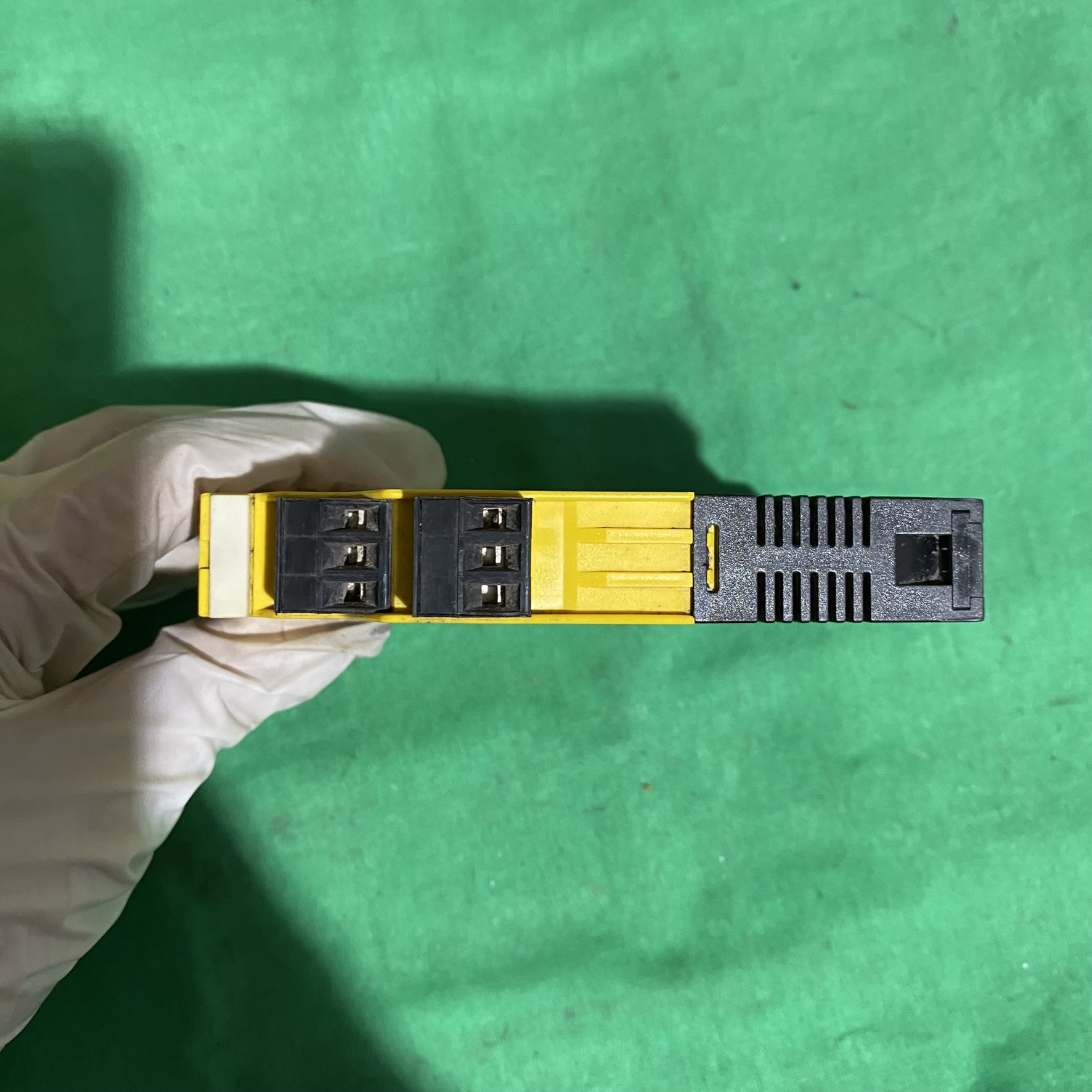

图尔克IM34-11EX-i安全型温度测量放大器

发布时间: 2025-08-06 15:28

图尔克 IM34-11EX-i 是一款专为危险区域（2 区）设计的本质安全型温度测量放大器，用于将热电阻（RTD）、热电偶或毫伏级电压信号转换为标准模拟量输出，同时提供电气隔离和防爆保护

商品信息

一、核心功能与防爆特性

1. 多类型温度信号处理

输入兼容性：支持 2/3/4 线制Pt100/Ni100 热电阻（符合 IEC 751 标准）、热电偶（分度号 B/E/J/K/L/N/R/S/T，符合 ITS-90 标准）及 **-100~+160mV 直流电压信号 **，可通过旋转编码开关灵活配置量程（如 - 200°C 至 + 1600°C）。
冷端补偿：内置 Pt100/Ni100 热电阻作为热电偶冷端补偿输入，确保高精度温度测量（误差≤±0.1% FS）。

2. 本质安全与防爆认证

防爆认证：

ATEX 认证：II 3G Ex nA ic IIC T4 Gc（适用于 2 区危险环境）；
IECEx 认证：Ex nA ic IIC T4 Gc；
中国 NEPSI 认证：Ex nA ic IIC T4 Gc，符合 GB 3836.8 标准。

安全参数：

本质安全回路参数：U₀=21.9V，I₀=95mA，P₀=1.5W；
输入回路符合 EN 60079 标准，输出 0/4-20mA 信号与危险区域完全隔离。

二、技术参数

项目	规格参数
输入信号类型	Pt100/Ni100（2/3/4 线制）、热电偶、-100~+160mV
输出信号	0/4-20mA（可配置，线性度≤±0.1% FS）
电源电压	20-250VAC 或 20-125VDC（宽电压输入）
功耗	≤1.5W（典型值 1.2W）
响应时间	≤100ms（90% 阶跃响应）
环境温度	-25°C 至 + 60°C（工作）；-40°C 至 + 80°C（存储）
防护等级	IP20（需安装在防爆控制柜内）
安装方式	35mm DIN 导轨或面板安装

三、典型应用场景

1. 石油化工行业

场景：在炼油厂的反应釜区域（2 区），连接 Pt100 热电阻监测工艺温度，通过 IM34-11EX-i 将信号转换为 4-20mA 输出至 DCS 系统，实现温度闭环控制。
优势：支持 3 线制布线（不对称电阻≤100Ω），适应复杂工业环境。

2. 制药与食品加工

场景：在无菌灌装车间（IIB 类危险环境），连接 K 型热电偶监测杀菌釜温度，输出信号至 PLC 实现精确温控，满足 GMP 合规性要求。
适配：-25°C 低温环境工作能力，兼容食品级不锈钢传感器。

3. 能源与电力

场景：在天然气压缩站（存在甲烷气体），连接毫伏级压力变送器，通过 IM34-11EX-i 将信号转换为标准电流输出，监测压缩机轴承温度。

四、安装与接线规范

1. 本质安全回路布线

线缆选择：

危险侧（Ex 区域）必须使用蓝色本质安全电缆（截面积 0.5-1.5mm²，屏蔽层单端接地），例如 Turck IM-CC-3X2BU/2BK。
安全侧可使用普通工业电缆，但需与危险侧线缆分开敷设（间距≥30cm）。

端子定义：

危险侧：1/2 号端子接 RTD 或热电偶；
安全侧：3/4 号端子输出 4-20mA，5/6 号端子接电源（20-250VAC 或 20-125VDC）。

2. 接地与抗干扰

单点接地：模块通过导轨框架单点接地（接地电阻≤4Ω），屏蔽层需在安全侧单端接地，禁止在危险区接地。
抗干扰措施：远离变频器、电机等干扰源（间距≥30cm），必要时加装 LC 滤波器（如图尔克 IM31-FLT）。

3. 参数配置

量程设置：通过模块顶部的旋转编码开关设置温度范围（如 - 100°C 至 + 1600°C），支持快速现场调试。
故障处理：可配置故障输出为 0mA 或 22mA（如断线时触发报警）。

五、与同系列型号的差异

型号	核心差异	适用场景
IM34-11EX-i	支持热电阻、热电偶及毫伏信号输入，适用于 2 区	复杂温度信号测量
IM31-11Ex-i	仅支持 4-20mA 模拟量隔离，适用于 0 区 / 1 区	简单模拟量信号隔离
IM33-11Ex-Hi	支持 HART 通信，无温度测量功能	需要数字通信的场景

六、常见故障与排查

1. 输出信号异常

可能原因：

输入信号类型与配置不匹配（如热电偶接成 RTD 模式）；
电源电压超出范围（如 AC 输入接 DC 电源）。

排查：用万用表验证输入信号类型，检查电源电压是否在 20-250VAC/20-125VDC 范围内。

2. 温度测量偏差

可能原因：

冷端补偿未启用或配置错误；
3 线制布线不对称电阻超过 100Ω。

解决：通过旋转编码开关启用冷端补偿，重新检查布线对称性。

3. 防爆认证不匹配

可能原因：

未使用符合 ATEX/IECEx 认证的接线箱。

解决：更换增安型防爆接线箱（如图尔克 IM-CC-3X2BU），确保电缆引入装置密封良好。

七、长期维护建议

定期巡检：

每季度用 HART 手持终端读取诊断信息，检查模块表面温度（≤55°C）。
用兆欧表测总线绝缘电阻（需≥10MΩ）。

固件更新：

通过图尔克官网下载最新固件（如 V3.0 以上），修复通信漏洞。

备件储备：

关键场景建议备用 1 块 IM34-11EX-i 及配套本质安全电缆。

总结

IM34-11EX-i 的核心价值在于危险区域多类型温度信号的高精度转换与本质安全传输，其宽电压输入和灵活配置能力显著提升了工业自动化系统的可靠性。应用中需严格遵循防爆布线规范，重点关注冷端补偿配置和接地系统优化，同时通过定期维护保障设备稳定性。如需详细技术文档，可联系图尔克获取《IM 系列温度测量放大器用户手册》
