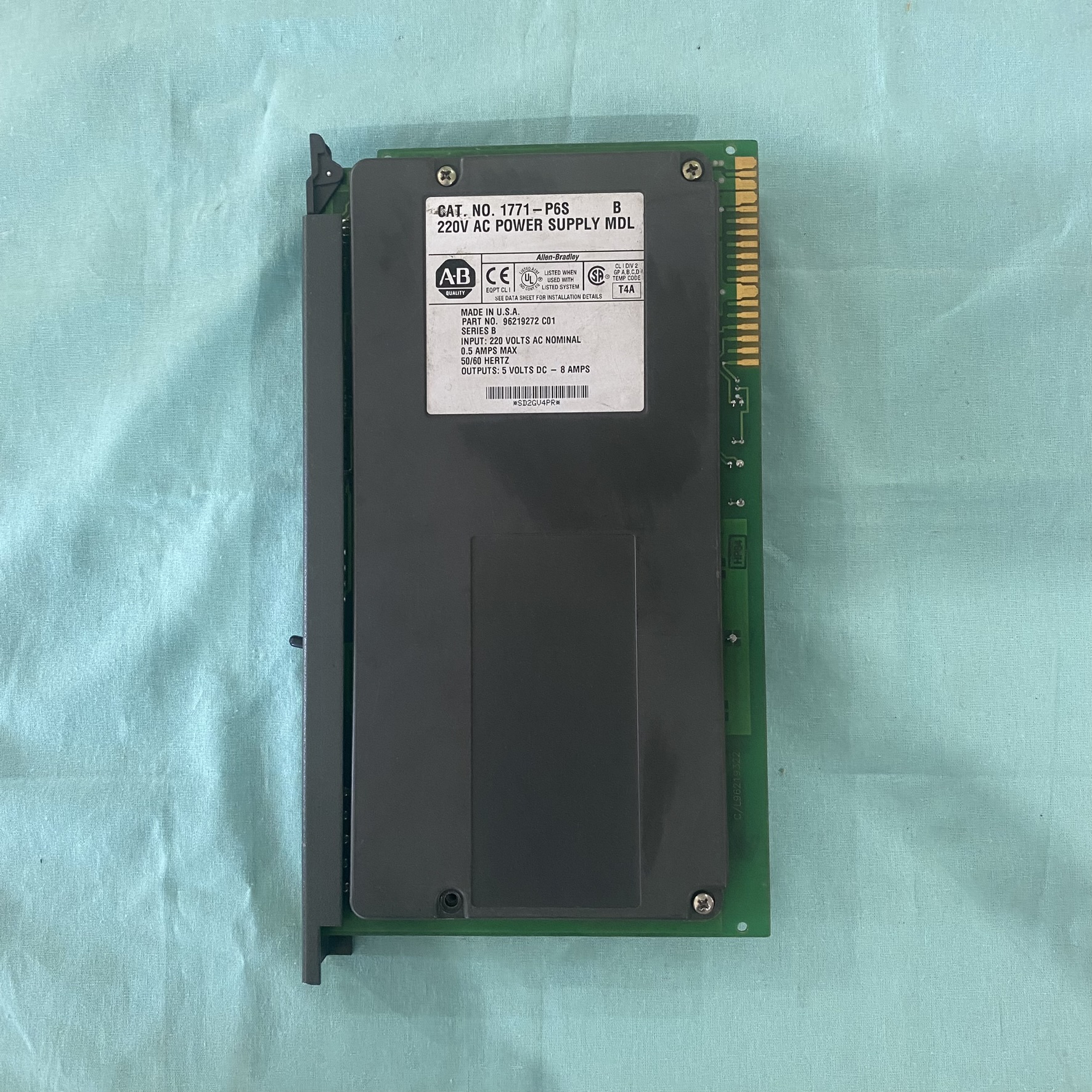

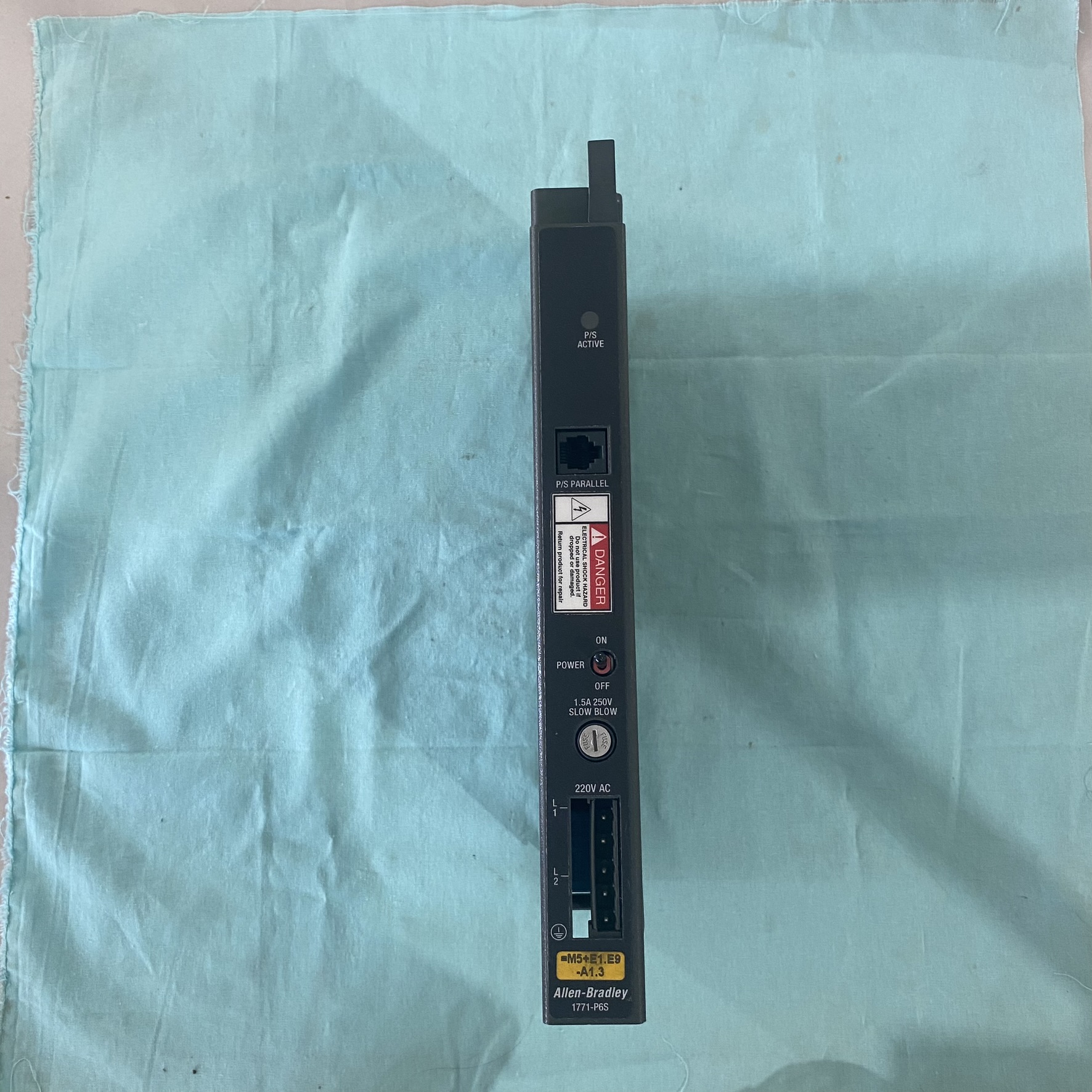

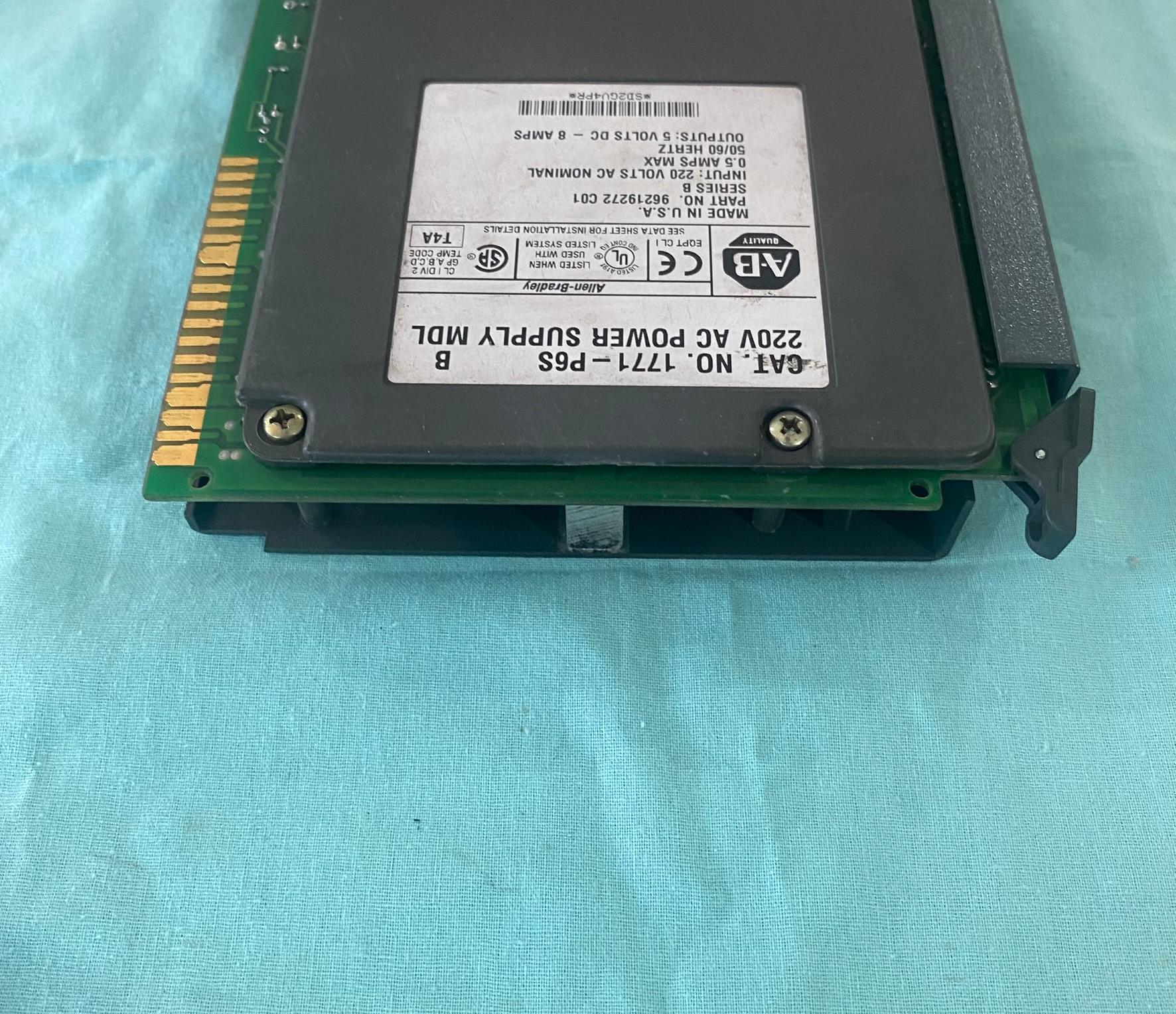

AB罗克韦尔1771-P6S辅助电源模块

一、产品功能与技术参数

1. 电源输出

• 输出电压：5V DC，最大电流 8A，可通过并联（需使用 1771-CT 电缆）扩展至 16A 或更高。

• 输入电压范围：194-264V AC（47-63Hz），支持宽幅工业电网波动。

• 最大功率：56W（实际）/89VA（视在），满足 I/O 模块和控制器的供电需求。

2. 保护机制

• 欠压保护：当输入电压低于阈值时，模块自动触发关机信号，防止数据丢失。

• ESD 防护：敏感元件需通过静电腕带操作，避免静电损坏。

3. 物理特性

• 单插槽设计，适配 1771 I/O 底盘，安装时需注意跳线配置（本地 / 远程电压检测）。

• 工作温度：0-60℃，湿度 5%-95%（无冷凝），符合 UL、CE、CSA 认证。

•

二、应用场景与兼容性

1. 典型应用

• PLC-5 系统：作为核心电源模块，广泛用于电镀生产线、制造业设备控制等场景。

• 扩展需求：并联使用可提升冗余性，适用于对稳定性要求高的工业环境。

2. 系统兼容性

• 需搭配 1771 系列 I/O 模块（如 1771-IBN、1771-OBN）及 PLC-5 控制器（如 PLC-5/40C）使用。

• 通信依赖底盘背板协议，不支持独立通信功能。

• 使用注意事项

• 安装规范

• 严格遵循 ESD 防护措施，避免直接触摸金手指触点。

• 并联时需确保电缆连接牢固，避免通信中断。

• 系统验证

• 上电前检查输入输出电压是否匹配，防止反接或过载。

• 定期检查模块散热孔，确保无灰尘堆积影响性能。
